伺服压机控制方案
❤ 收藏

伺服压机控制方案

  伺服压装系统凭借精确的力控和位移控制、高度的自动化和柔性化,满足了精密制造和个性化定制的需求。在装配生产、热压成型、压力测试等领域得到广泛应用,成为提升生产效率和产品质量的关键因素。

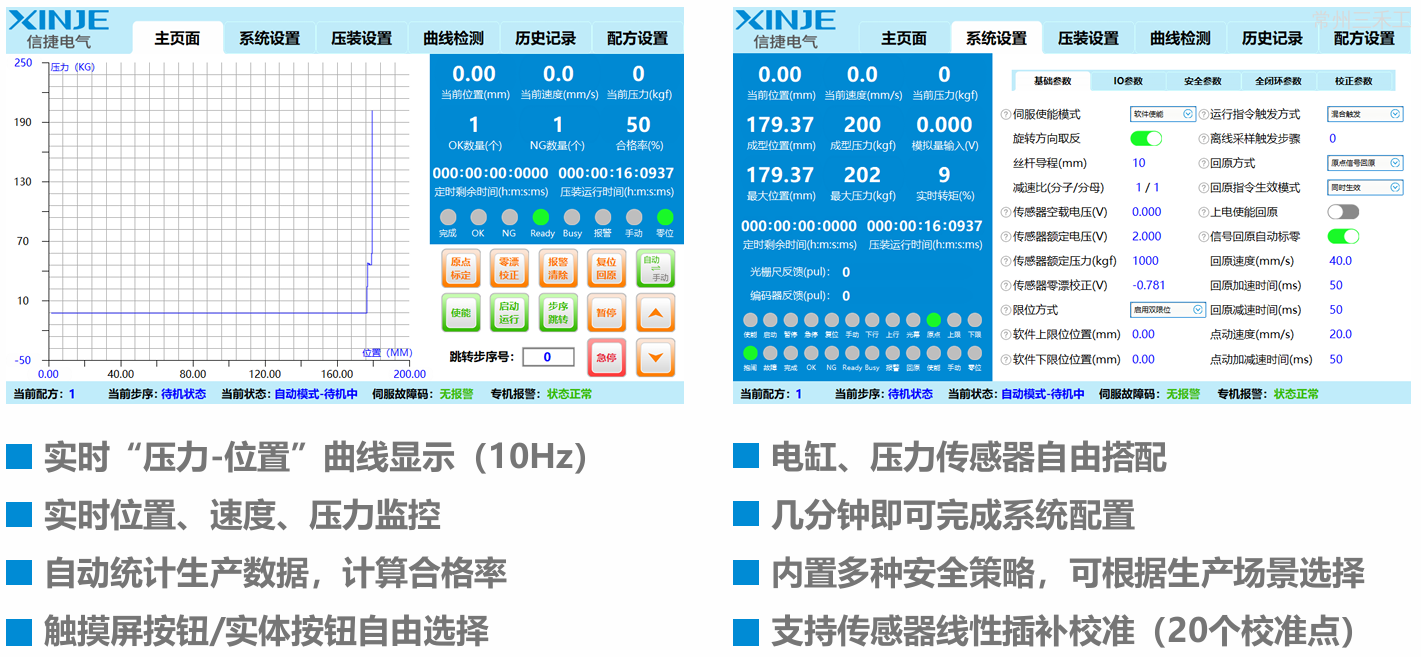

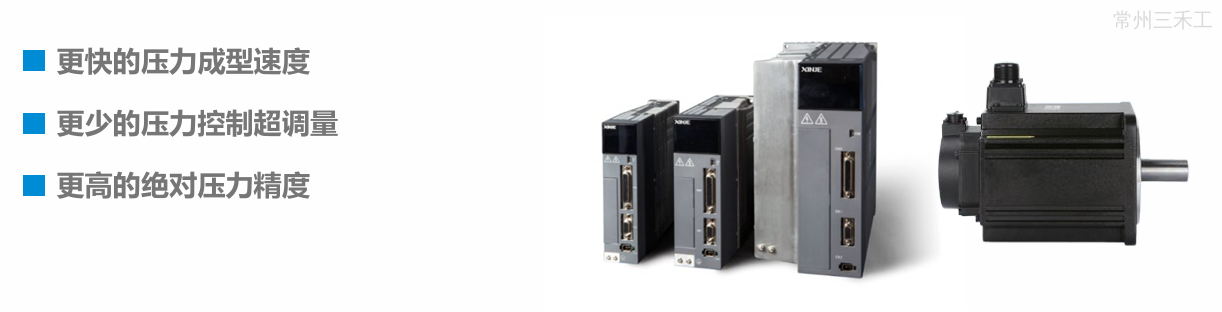

  信捷凭借成熟的电气经验和技术优势,聚焦客户需求,积极推动国内伺服压装系统的发展和应用。信捷伺服压装系统解决方案集伺服驱动、运动控制、曲线监测、数据存储、工艺配方管理于一体,实现了更高的压力控制精度、更快的闭环响应速度、更自由的压装动作编程以及更简便的使用操作,得到了众多客户的高度认可。

0.00
0.00
¥0.00
带包装重量:0.000KG
数量:
立即购买
加入选型车
商品描述

  伺服压装系统凭借精确的力控和位移控制、高度的自动化和柔性化,满足了精密制造和个性化定制的需求。在装配生产、热压成型、压力测试等领域得到广泛应用,成为提升生产效率和产品质量的关键因素。
  信捷凭借成熟的电气经验和技术优势,聚焦客户需求,积极推动国内伺服压装系统的发展和应用。信捷伺服压装系统解决方案集伺服驱动、运动控制、曲线监测、数据存储、工艺配方管理于一体,实现了更高的压力控制精度、更快的闭环响应速度、更自由的压装动作编程以及更简便的使用操作,得到了众多客户的高度认可。


 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

       选型技术支持:18115003881

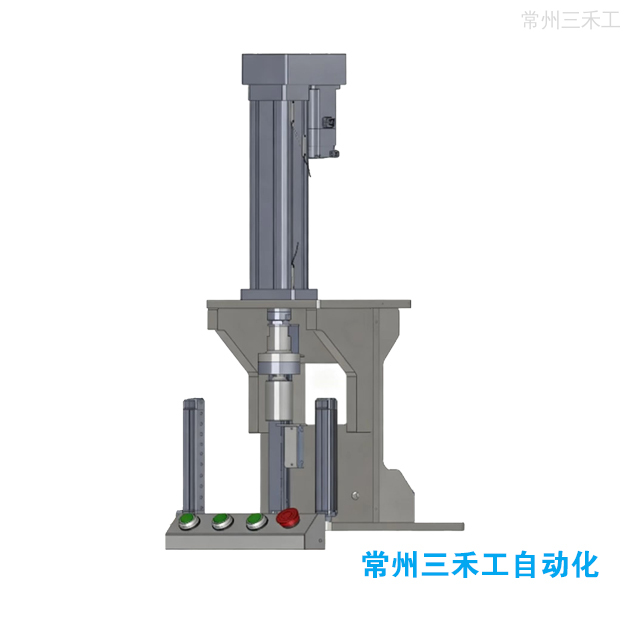

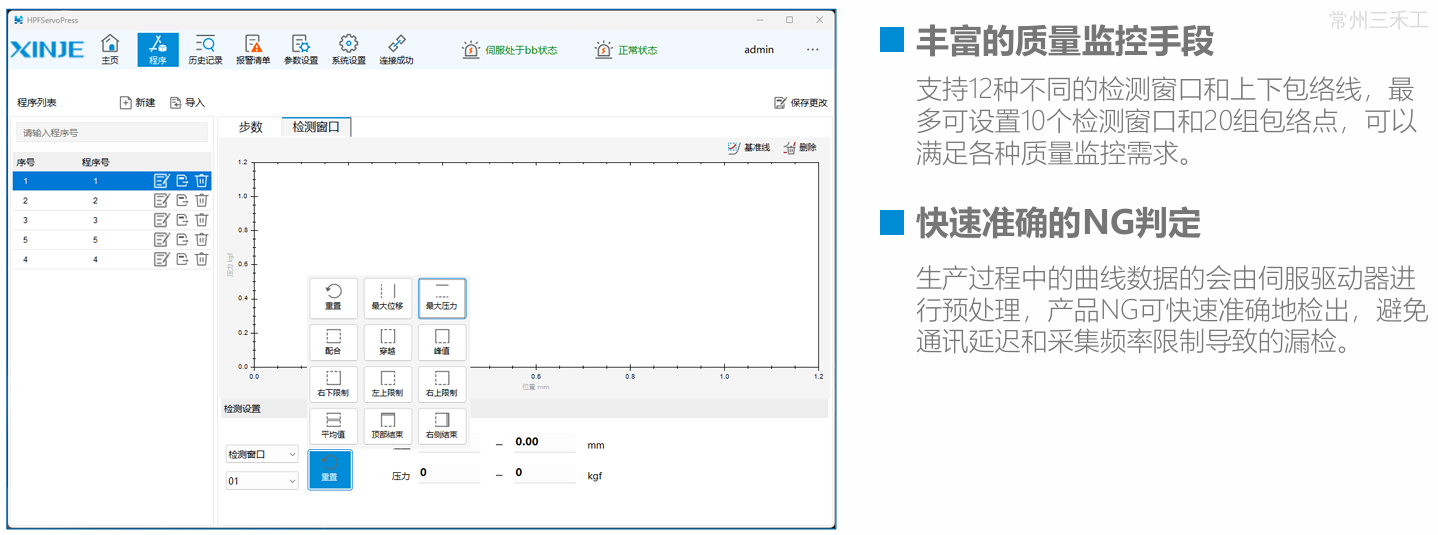

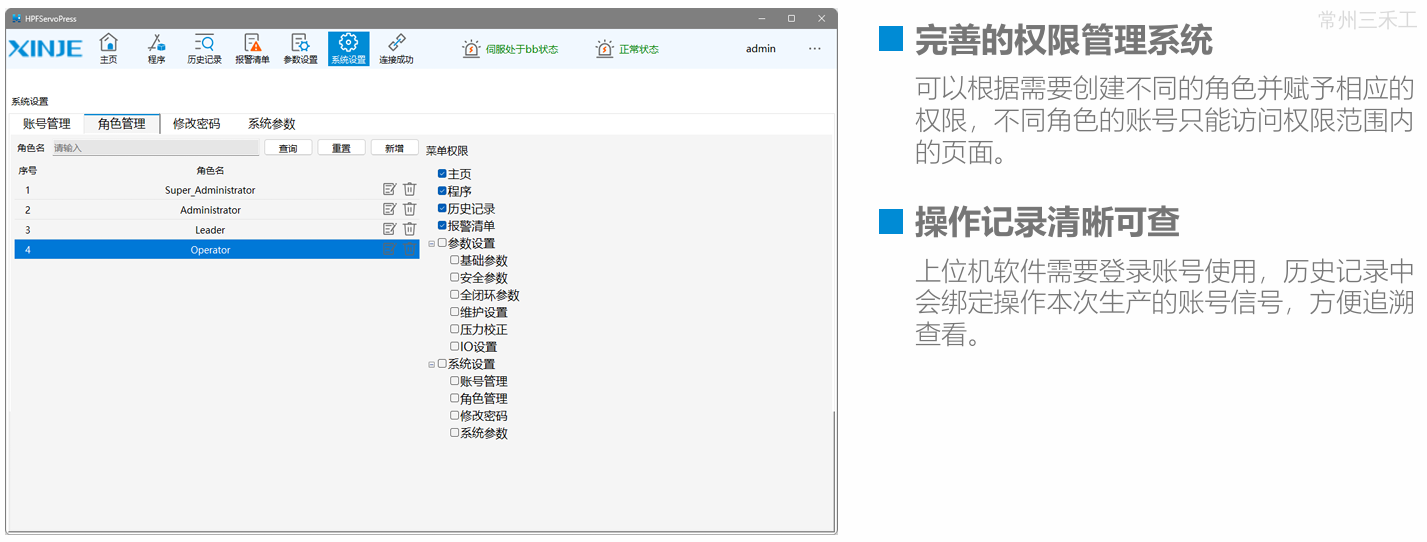

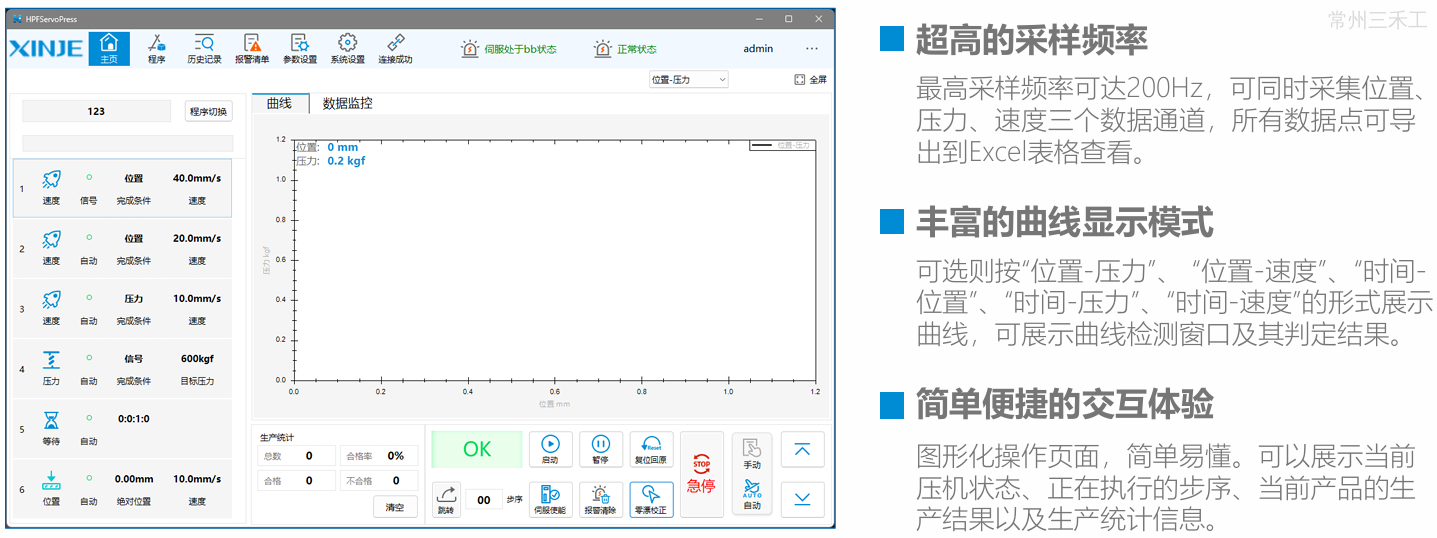

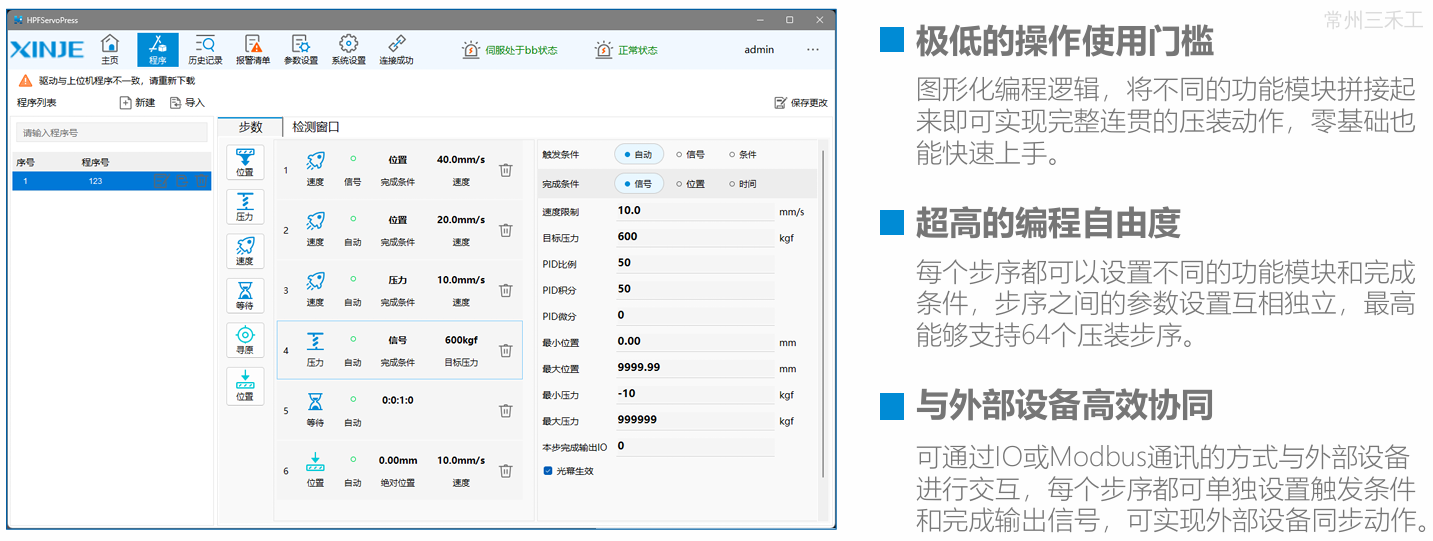

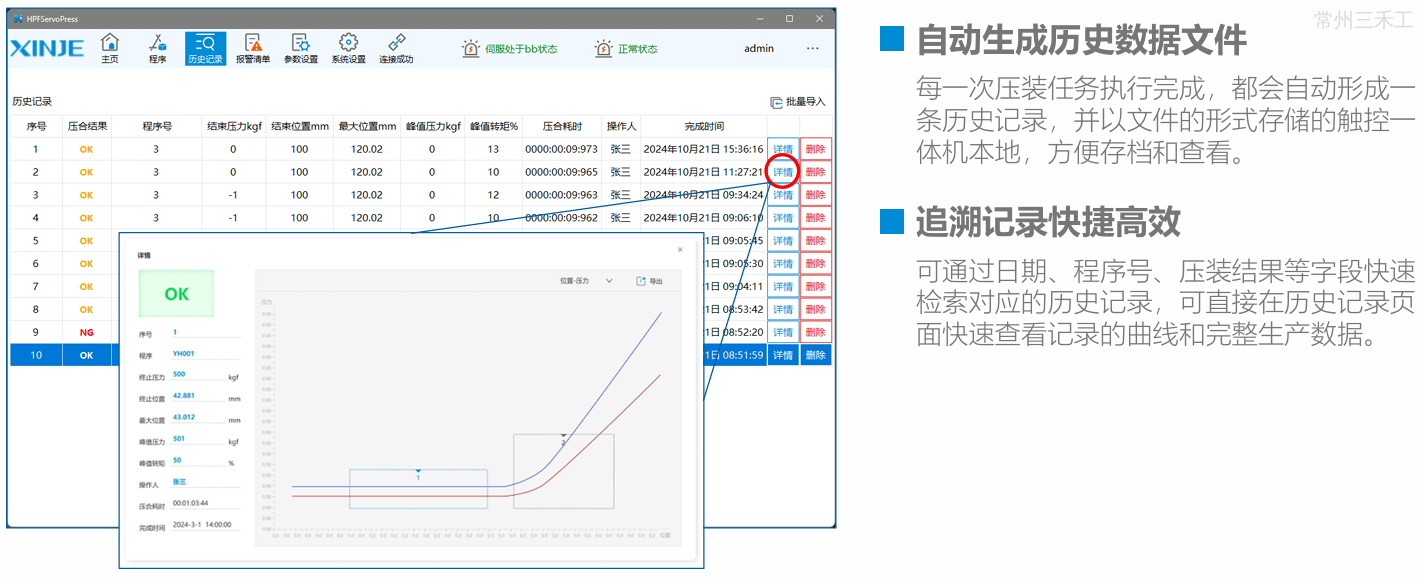

伺服压机HPF

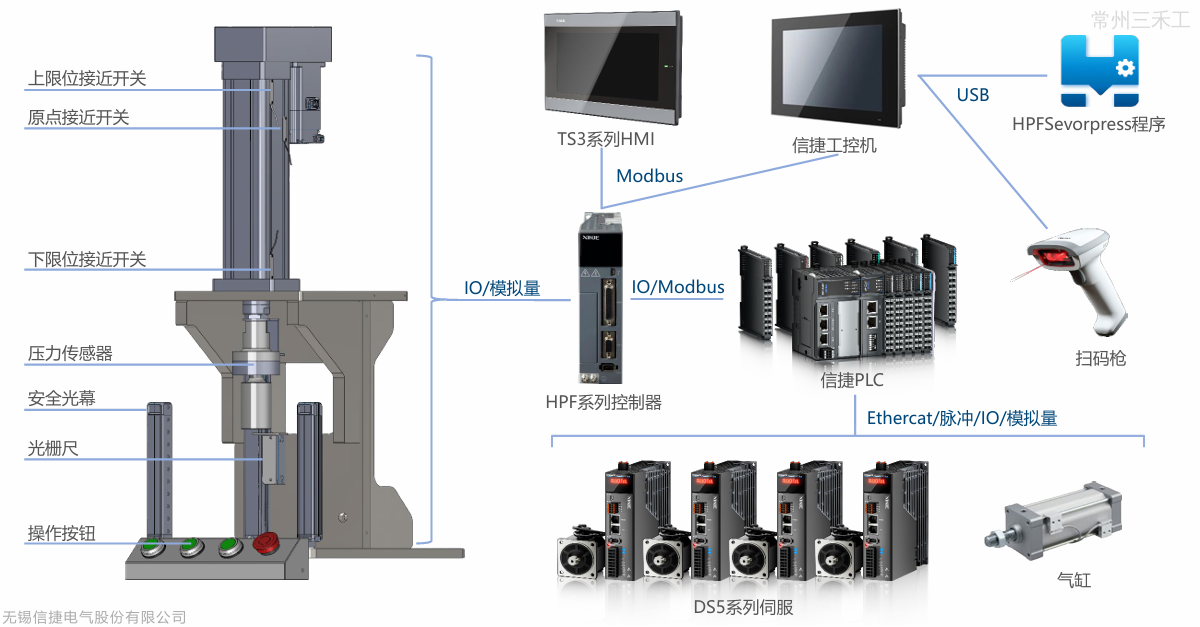

系统构架






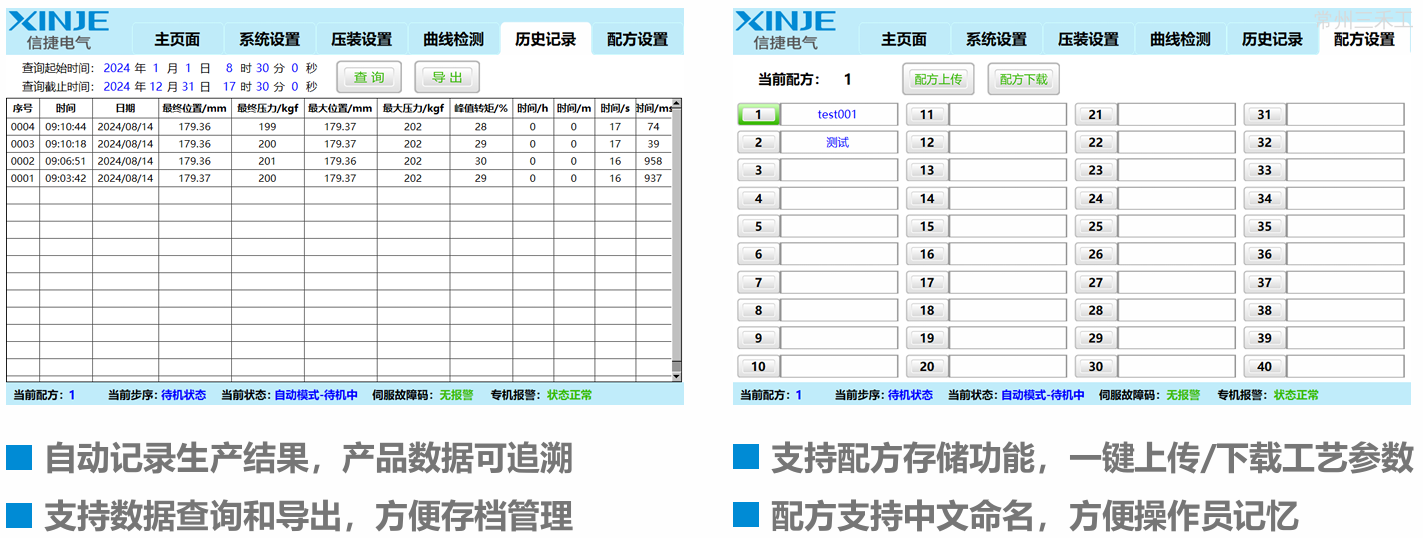

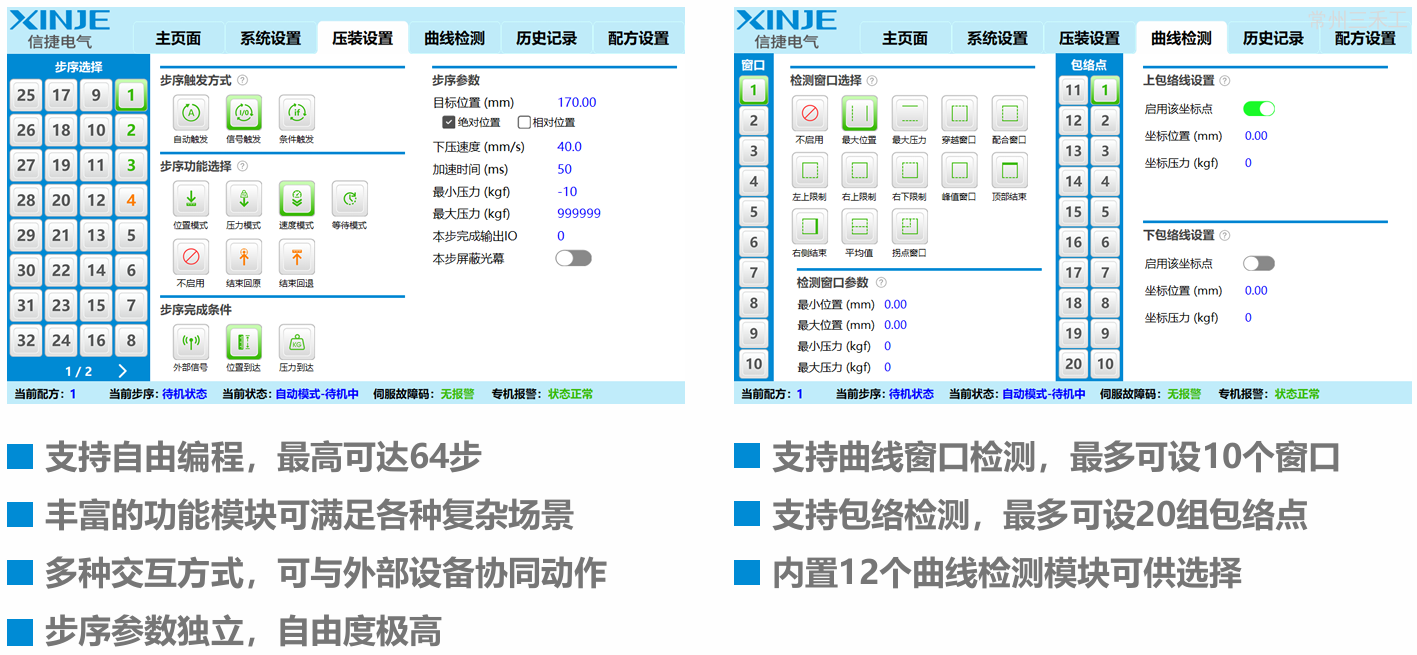

触摸屏选择

型号尺寸商品描述
TS3-700-M
7.0信捷TS3系列7.0寸触摸屏,主频600MHz,内置128MB内存,1677万色,分辨率800*480,2个通讯口,COM1口支持RS232/RS485,COM2口支持RS232/RS485/RS422,USB-B下载方式,1个USB-A口,支持CSV数据导入导出和U盘下载程序;开孔尺寸:192.0*138.5,可垂直安装;
TS3-1000-M10.1信捷TS3系列10.1寸触摸屏,主频1GHz,内置128MB内存,1677万色,分辨率1024*600,2个通讯口,COM1口支持RS232/RS485,COM2口支持RS232/RS485/RS422,USB-B下载方式,2个USB-A口,支持CSV数据导入导出和U盘下载程序;开孔尺寸:260.2*179.7,可垂直安装;


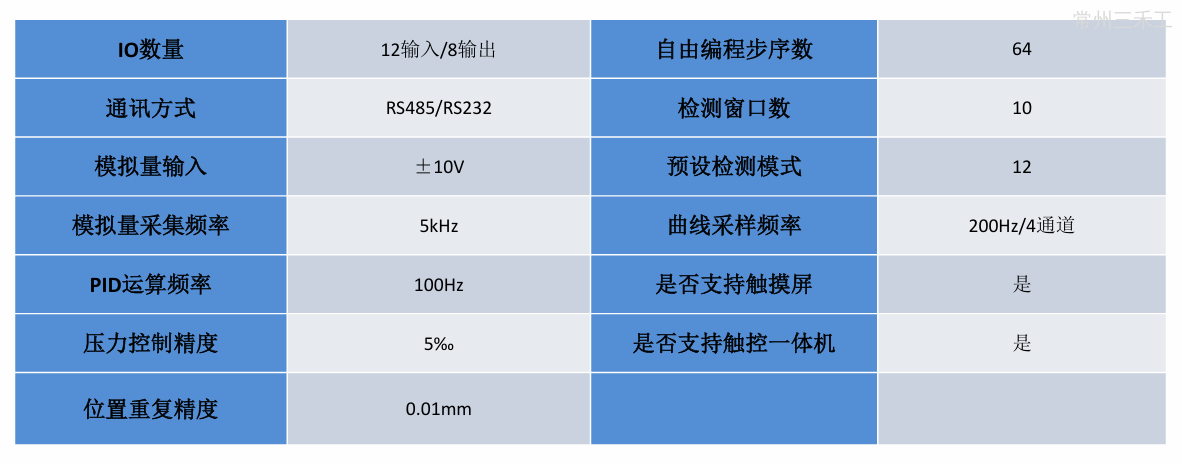

压机专用控制器

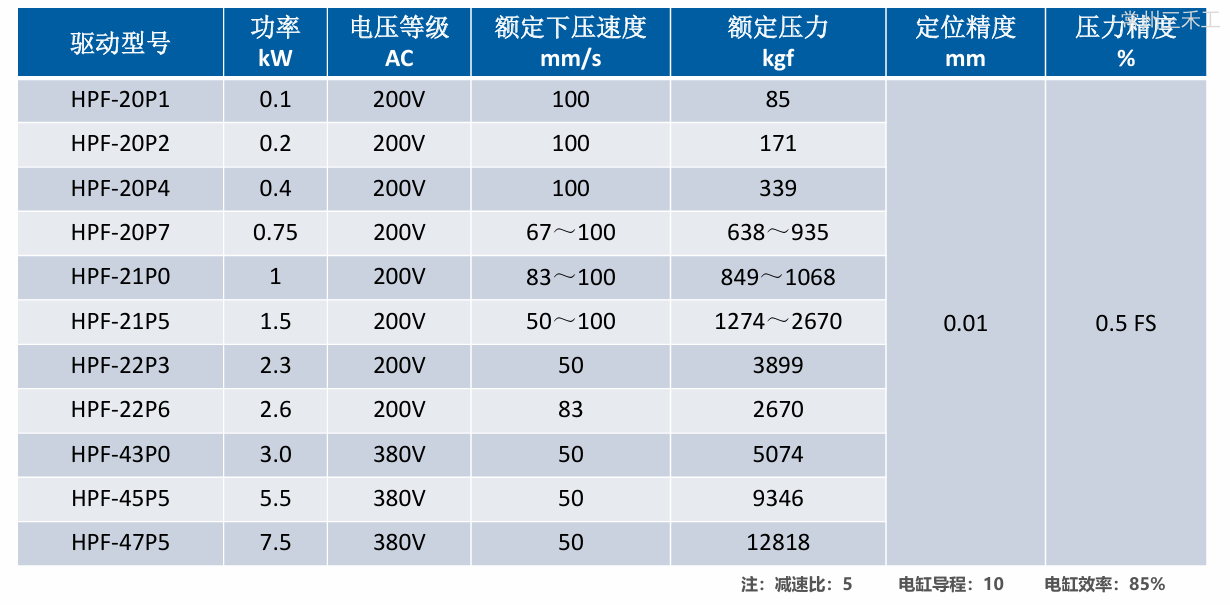

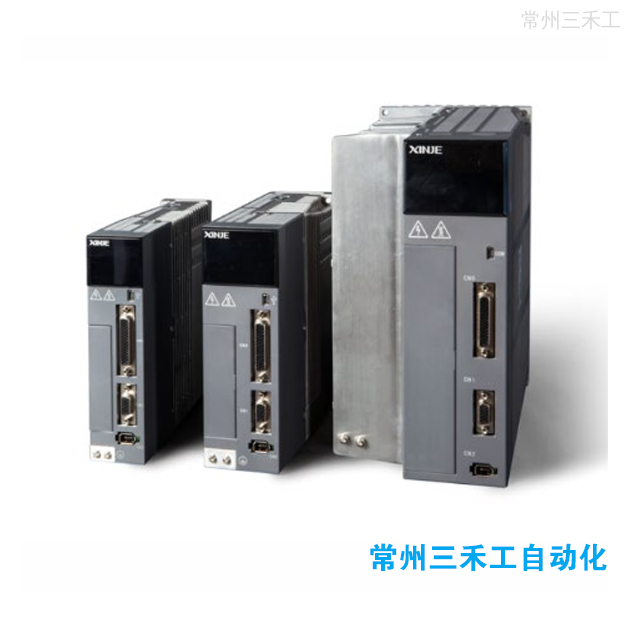

驱动型号功率(kW)电压等级(AC)额定下压速度(mm/s)额定压力(kgf)定位精度(mm)压力精度(%)
HPF-20P10.1kW200V100850.010.5 FS
HPF-20P20.2kW200V1001710.010.5 FS
HPF-20P40.4kW200V1003390.010.5 FS
HPF-20P70.75kW200V67~100638~9350.010.5 FS
HPF-21P01.0kW200V83~100849~10680.010.5 FS
HPF-21P51.5kW200V50~1001274~26700.010.5 FS
HPF-22P32.3kW200V5038990.010.5 FS
HPF-22P62.6kW200V8326700.010.5 FS
HPF-43P03.0kW380V5050740.010.5 FS
HPF-45P55.5kW380V5093460.010.5 FS
HPF-47P57.5kW380V50128180.010.5 FS
注:减速比:5  电缸导程:10    电缸效率:85%


配套的伺服电机

电机型号功率(kW)电压等级(AC)转速扭转(NM)法兰(mm)惯量
MS6H-40CM30BZ3-20P10.1kW200V30000.3240
MS6H-60CM30BZ3-20P20.2kW200V30000.6460
MS6H-60CM30BZ3-20P40.4kW200V30001.2760
MS6H-80CM30BZ3-20P70.75kW200V30002.3980
MS6H-80CM30BZ3-21P01.0kW200V30003.280
MS6G-130CM20BZ2-21P51.5kW200V20007.2130
MS6G-130CM15BZ2-22P32.3kW200V150014.6130
MS5G-130STE-CM10025BZ-22P6-S012.6kW200V250010130
MS6H-180CM15BZ2-43P03.0kW380V150019180
MS6H-180CM15BZ2-45P55.5kW380V150035180
MS6H-180CM15BZ2-47P57.5kW380V150048180
