商品描述
信捷57开环步进电机，机身长110mm，相电流4A，静止力矩3NM，轴直径8mm，步距角1.8度，适用驱动器DP3L1-565/DP3L1-565-IO/ DP3L1-565A/DP3CL-705
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
MP3系列两相开环步进电机 MP3-57H030-4A
（原型号：MP3-57H110）
产品描述
型号：MP3-57H030-4A（原MP3-57H110）
推荐驱动：
DP3CL-705（EtherCAT总线型开环步进驱动器）
DP3L1-565（脉冲型开环步进驱动器）
DP3L1-565A（脉冲型开环步进驱动器/交直流通用型）
DP3L1-565-IO（IO型开环步进驱动器）
规格参数
| 型号 | MP3-57H030-4A（原MP3-57H110） |
| 机座号： | 57 |
| 步距角： | 1.8° |
| 保持转矩： | 3Nm |
| 相电流： | 4A |
| 电机轴径： | 8mm |
电机矩频特性图
型号：MP3-57H030-4A（原MP3-57H110）
注：以下电流为峰值电流

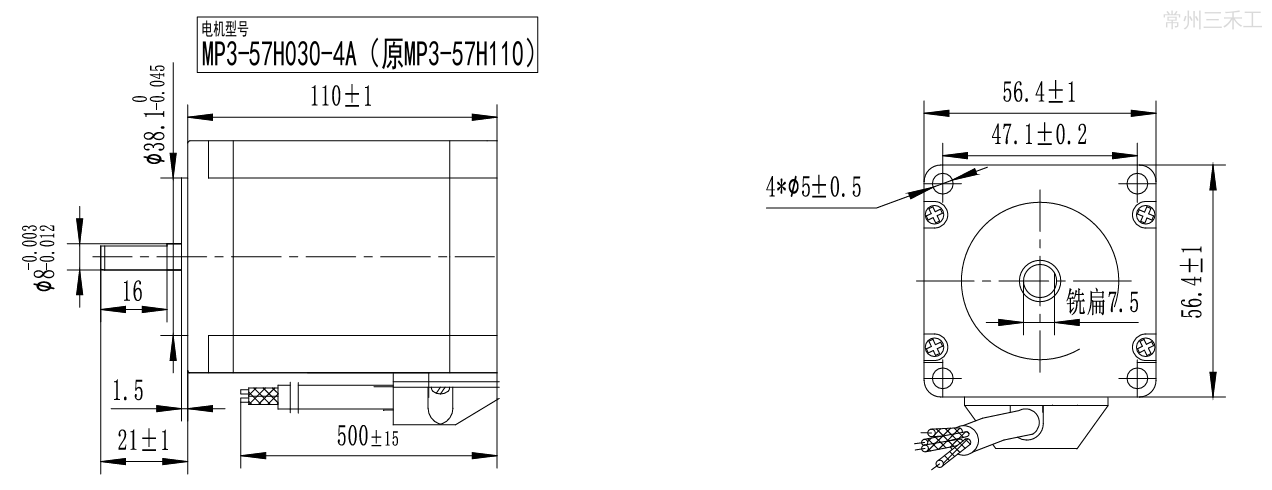

外形尺寸图（单位：mm）
型号：MP3-57H030-4A（原MP3-57H110）
L=110mm
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
命名规则
选型表
| 开环电机型号（不带抱闸） | 机座号（mm） | 步距角(°) | 保持转矩（N.m） | 相电流(A) | 电机轴身 | 电机轴径（mm） |
| MP3-42H002(原MP3-42H033） | 42 | 1.8 | 0.2 | 0.5 | 平扁 | 5 |
| MP3-42H004(原MP3-42H040） | 1.8 | 0.4 | 1.5 | 平扁 | 5 | |
| MP3-42H005(原MP3-42H048） | 1.8 | 0.5 | 1.68 | 平扁 | 5 | |
| MP3-42H008(原MP3-42H060） | 1.8 | 0.8 | 1.7 | 平扁 | 5 | |
| MP3-57H006(原MP3-57H044） | 57 | 1.8 | 0.6 | 3 | 平扁 | 8 |
| MP3-57H013(原MP3-57H056） | 1.8 | 1.3 | 4 | 平扁 | 8 | |
| MP3-57H013-D6.35(原MP3-57H056-D6.35） | 1.8 | 1.2 | 4 | 平扁 | 6.35 | |
| MP3-57H023(原MP3-57H076） | 1.8 | 2.3 | 5 | 平扁 | 8 | |
| MP3-57H030-4A(原MP3-57H110） | 1.8 | 3 | 4 | 平扁 | 8 | |
| MP3-57H030(原MP3-57H088） | 60机身宽度，57电机前端盖 | 1.8 | 3 | 5 | 平扁 | 8 |
| MP3-60H030(原MP3-60H088） | 60 | 1.8 | 3 | 5 | 平扁 | 8 |
| MP3-60H030-F36(原MP3-60H088-F36） | 1.8 | 3 | 5 | 平扁 | 8 | |
| MP3-86H035(原MP3-86H065） | 86 | 1.8 | 3.5 | 4 | 平键5*25 | 14 |
| MP3-86H035-D12.7(原MP3-86H065-D12.7） | 1.8 | 3.5 | 4 | 平键5*25 | 12.7 | |
| MP3-86H045(原MP3-86H080） | 1.8 | 4.5 | 4 | 平键5*25 | 14 | |
| MP3-86H045-D12.7(原MP3-86H080-D12.7） | 1.8 | 4.5 | 4 | 平键5*25 | 12.7 | |
| MP3-86H080(原MP3-86H098） | 1.8 | 8 | 5 | 平键5*25 | 14 | |
| MP3-86H080-D12.7(原MP3-86H098-D12.7） | 1.8 | 8 | 5 | 平键5*25 | 12.7 | |
| MP3-86H085(原MP3-86H118） | 1.8 | 8.5 | 6 | 平键5*25 | 14 | |
| MP3-86H085-D12.7(原MP3-86H118-D12.7） | 1.8 | 8.5 | 6 | 平键5*25 | 12.7 | |
| MP3-86H100(原MP3-86H129） | 1.8 | 10 | 6 | 平键5*25 | 14 | |
| MP3-86H120(原MP3-86H150） | 1.8 | 12 | 6 | 平键5*25 | 14 |
| 开环带抱闸电机型号 | 机座号（mm） | 步距角(°) | 保持转矩（N.m） | 相电流(A) | 电机轴身 | 电机轴径（mm） |
| - | 42 | |||||
| - | ||||||
| - | ||||||
| - | ||||||
| MP3-57HZ013(原MP3-57HZ056） | 57 | 1.8 | 1.3 | 4 | 平扁 | 8 |
| MP3-57HZ023(原MP3-57HZ076） | 1.8 | 2.3 | 5 | 平扁 | 8 | |
| MP3-57HZ030(原MP3-57HZ088） | 60机身宽度，57电机前端盖 | 1.8 | 3 | 5 | 平扁 | 8 |
| MP3-60HZ030(原MP3-60HZ088） | 60 | 1.8 | 3 | 5 | 平扁 | 8 |
| MP3-86HZ035(原MP3-86HZ065） | 86 | 1.8 | 3.5 | 4 | 平键5*25 | 14 |
| MP3-86HZ045(原MP3-86HZ080） | 1.8 | 4.5 | 4 | 平键5*25 | 14 | |
| MP3-86HZ080(原MP3-86HZ098） | 1.8 | 8 | 5 | 平键5*25 | 14 | |
| MP3-86HZ085(原MP3-86HZ118） | 1.8 | 8.5 | 6 | 平键5*25 | 14 | |
| MP3-86HZ120(原MP3-86HZ150） | 1.8 | 12 | 6 | 平键5*25 | 14 |
