MP3-130H500(原MP3-130H3319)
❤ 收藏

MP3-130H500(原MP3-130H3319)

130
开环
不带抱闸
50Nm
319mm
24mm
三相1.2度
单轴
6.9A

信捷三相开环步进电机,静止力矩50NM,机身长319mm,相电流6.9A,轴直径24mm,步距角1.2度,适用驱动器 DP3L-11022A3

0.00
0.00
¥0.00
重量:0.00KG
数量:
立即购买
加入选型车
商品描述

信捷三相开环步进电机,静止力矩50NM,机身长319mm,相电流6.9A,轴直径24mm,步距角1.2度,适用驱动器 DP3L-11022A3




 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881


  • MP3系列三相开环步进电机 MP3-130H500

(原型号:MP3-130H3319)

产品描述


型号:MP3-130H500(原MP3-130H3319)


推荐驱动:DP3L-11022A3   三相开环步进驱动器


规格参数

型号

MP3-130H500(原MP3-130H3319)

关键词:三相/开环/130
机座号:130
步距角:1.2°
保持转矩:50Nm
相电流:6.9A
电机轴径:24mm
机身长度:319mm


电机矩频特性图

型号:MP3-130H500(原MP3-130H3319)


注:以下电流为峰值电流

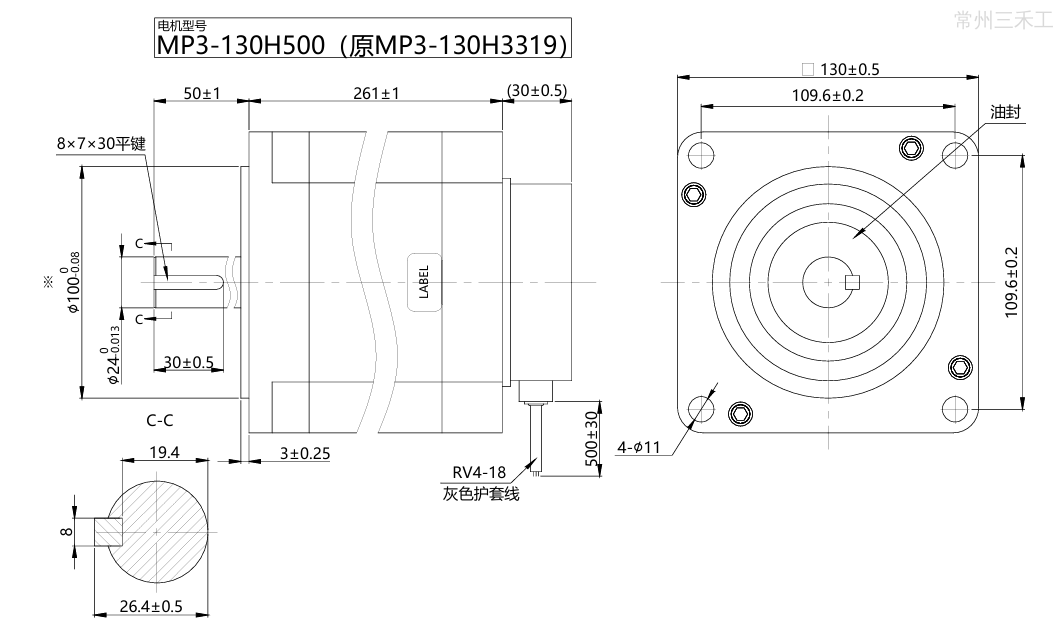

外形尺寸图(单位:mm)

型号:MP3-130H500(原MP3-130H3319)


L=319mm

 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881



MP3-130H500(原MP3-130H3319)三维图       下载
MP3-130H500(原MP3-130H3319)CAD图        下载




命名规则


选型表


开环电机型号(不带抱闸)机座号(mm)步距角(°)保持转矩(N.m)相电流(A)电机轴身电机轴径(mm)
MP3-110H120 (原MP3-110H3153)110
1.2126A平键6*3019
MP3-110H160 (原MP3-110H3186)1.2166.4A平键6*3019
MP3-110H250 (原MP3-110H3194)1.2256A平键6*3019
MP3-110H200 (原MP3-110H3221)1.2206.9A平键6*2519
MP3-130H280 (原MP3-130H3223)1301.2286.9A平键8*3624
MP3-130H350 (原MP3-130H3255)1.2356.9A平键8*3624
MP3-130H500 (原MP3-130H3319)1.2506.9A平键8*3624







开环电机型号(带抱闸)机座号(mm)步距角(°)保持转矩(N.m)相电流(A)电机轴身电机轴径(mm)
MP3-110HZ120 110
1.2126A平键6*3019
