信捷触摸屏，TS5系列10.1寸，标配WiFi连接，基于 Linux 系统，采用Cortex-A7处理器，主频1GHz，内置128MB内存，1677万色，分辨率1024*600，2个通讯口，COM1口支持RS232/RS485，COM2口支持RS232/RS485/RS422，2个USB-A口，支持 CSV数据导入导出和U盘下载程序，1个音频接口，支持连接音箱输出音频，1个以太网接口，支持MODBUS TCP、OPC、MQTT协议，支持网口下载，支持远程信息化连接；
开孔尺寸：260.2*179.7，可垂直安装，使用 Touchwin Pro 软件编辑工程。
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
TS高端系统触摸屏10.1英寸 TS5-1000-W（标配WiFi模块）
产品说明
1、1677万色TFT-LCD，高亮屏幕，色彩更饱满，显示效果更逼真；
2、高速A7 1GHz主频CPU，128MB内存配置，展现出色的数据处理能力，下载速度更快，大幅度提高开机加载速度，减少等待时间、画面跳转，动画效果更佳流畅；
3、尺寸包含7″、10.1″；超薄机身，时尚外观，安装卡口及背面密封，有效阻止外部灰尘、油污等进入；
4、标配U盘接口，支持连接鼠标、键盘、扫码枪等USB设备；标配3.5mm音频接口，支持声音输出；
5、通讯能力升级，能够同时和多家PLC进行多口通讯，RJ45以太网接口，支持与TBOX、西门子S7-1200、S7-200Smart及其它Modbus-TCP设备通讯，打破传统串口通讯模式，构成开放式的网络结构。
产品特点
1、1677万色显示，支持BMP、JPEG格式图片，色彩更饱满，显示效果更逼真；
2、开关控制、数据动态显示监控、棒状图、数据趋势图、XY趋势图、XY折线图、饼图、报警记录、操作记录等完善控制功能；
3、自定义条件数据采集保存；用户权限设定，多级密码保护机制；
4、支持自由格式通讯，终端用户自由编写驱动程序；覆盖主流信息交互协议，支持MQTT/TCP IP通信。
5、可选配WIFI/4G模块；
规格参数
型号 | TS5-1000-W |
产品特性 | |
尺寸 | 10.1 |
分辨率 | 1024*600 |
液晶屏 | TFT液晶显示，LED背光 |
显示颜色 | 1677万色 |
亮度（cd/m2） | 200 |
触摸面板 | 四线电阻式触摸屏 |
液晶寿命 | 50000小时以上，环境温度25℃，24小时运行 |
存储器 | 128MB |
外部接口 | |
COM1口 | RS232/RS485 |
COM2口 | RS232/RS422/RS485 |
USB接口1 | USB-A（符合USB2.0规范），U盘口 |
以太网口 | RJ45，10/100M |
音频接口 | ɸ3.5同轴音频插头 |
4G（选配） | 4G全网通 LTE-FDD (Mbps) ：10（下行）/ 5（上行） |
WIFI（选配） | IEEE 802.11 a/b/g/n IEEE 802.11 g：54Mbps |
电气特性 | |
输入电压 | DC24V（电压范围：DC22V~DC26V） |
消耗电流 | 270mA |
允许失电 | 10ms以下（实际失电小于1s） |
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） |
绝缘电阻 | DC500V，10MΩ以上（信号与地间） |
环境 | |
运行温度 | 0℃~50℃ |
存储温度 | -20℃~60℃ |
运行湿度 | 10%RH~90%RH（无凝露） |
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 |
空气 | 无腐蚀性气体 |
冷却方式 | 自然风冷 |
防护等级 | 前面板符合IP65 |
尺寸 | |
外部尺寸（mm） | 277.0*191.7*37.6 |
面板开孔尺寸（mm） | 260.2*179.7（±0.1） |
注意：以上所有型号标配时钟。
结构说明
程序下载电缆
型号：JC-UA（方口USB)
外形尺寸图（单位：mm)
TS5-1000系列
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
型号说明
规格参数
型号 | TS5-700 | TS5-1000 |
TS5-700-E TS5-700-4G TS5-700-W | TS5-1000-E TS5-1000-4G TS5-1000-W | |
产品特性 | ||
尺寸 | 7 | 10.1 |
分辨率 | 800*480 | 1024*600 |
液晶屏 | TFT液晶显示，LED背光 | |
显示颜色 | 1677万色 | |
亮度（cd/m2） | 200 | |
触摸面板 | 四线电阻式触摸屏 | |
液晶寿命 | 50000小时以上，环境温度25℃，24小时运行 | |
存储器 | 128MB | |
外部接口 | ||
COM1口 | RS232/RS485 | |
COM2口 | RS232/RS422/RS485 | |
USB接口1 | USB-A（符合USB2.0规范），U盘口 | |
以太网口 | RJ45，10/100M | |
音频接口 | ɸ3.5同轴音频插头 | |
4G（选配） | 4G全网通 LTE-FDD (Mbps) ：10（下行）/ 5（上行） | |
WIFI（选配） | IEEE 802.11 a/b/g/n IEEE 802.11 g：54Mbps | |
电气特性 | ||
输入电压 | DC24V（电压范围：DC22V~DC26V） | |
消耗电流 | 200mA | 270mA |
允许失电 | 10ms以下（实际失电小于1s） | |
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | |
绝缘电阻 | DC500V，10MΩ以上（信号与地间） | |
环境 | ||
运行温度 | 0℃~50℃ | |
存储温度 | -20℃~60℃ | |
运行湿度 | 10%RH~90%RH（无凝露） | |
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | |
空气 | 无腐蚀性气体 | |
冷却方式 | 自然风冷 | |
防护等级 | 前面板符合IP65 | |
尺寸 | ||
外部尺寸（mm） | 205.8*147.2*35.5 | 277.0*191.7*37.6 |
面板开孔尺寸（mm） | 192.1*138.5（±0.1） | 260.2*179.7（±0.1） |
注意：以上所有型号标配时钟。

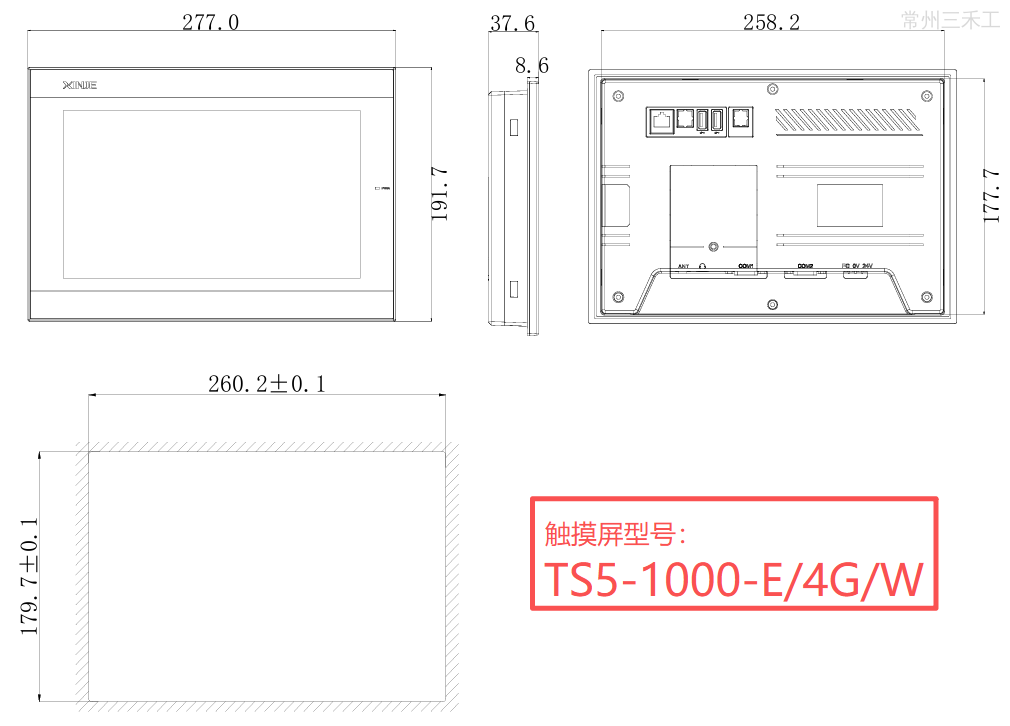

产品外形尺寸图（单位：mm）
TS5-700系列
TS5-1000系列
