XL5H-24A8
❤ 收藏

XL5H-24A8

24点12入12出
晶体管-T
以太网口1,485,232-COM1,EtherCAT
MODBUS TCP,MODBUS RTU,自由通讯,TCP/IP
DC24V
NPN
EtherCAT总线8轴,脉冲2轴
3路
插补功能,运动总线,随动功能,电子凸轮,追剪与滚切
右扩,左扩ED
薄型PLC-XL系列
XL5/XL5E,XLH

信捷XL系列PLC主机，主机12入/12出，NPN&PNP双极性输入，晶体管输出，供电电源DC24V；3路AB相高速计数，2路高速脉冲；1个RS232、1个RS485、2个网口（LAN1：用于以太网通讯、LAN2：用于EtherCAT总线通讯）；支持在线下载功能；支持最多8轴的EtherCAT运动控制，同步周期：8 轴/2ms，支持基本的单轴以及轴组运动控制、电子凸轮等复杂运动控制功能；左扩展模块仅支持NES模块；


￥0.00
0.00
￥0.00
重量：0.00KG
数量：
立即购买
加入选型车
商品描述

信捷XL系列PLC主机，主机12入/12出，NPN&PNP双极性输入，晶体管输出，供电电源DC24V；3路AB相高速计数，2路高速脉冲；1个RS232、1个RS485、2个网口（LAN1：用于以太网通讯、LAN2：用于EtherCAT总线通讯）；支持在线下载功能；支持最多8轴的EtherCAT运动控制，同步周期：8 轴/2ms，支持基本的单轴以及轴组运动控制、电子凸轮等复杂运动控制功能；左扩展模块仅支持NES模块；


 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

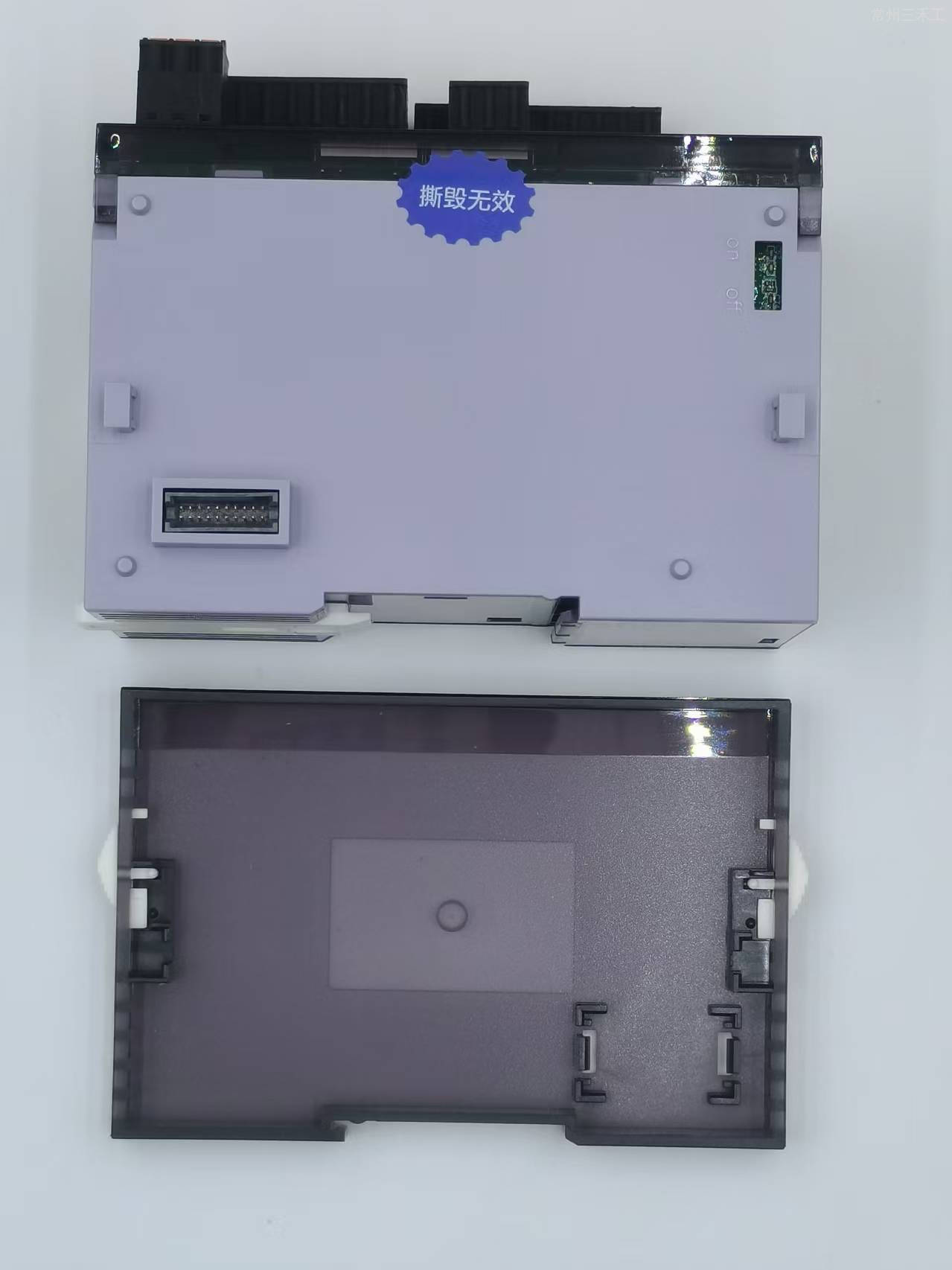

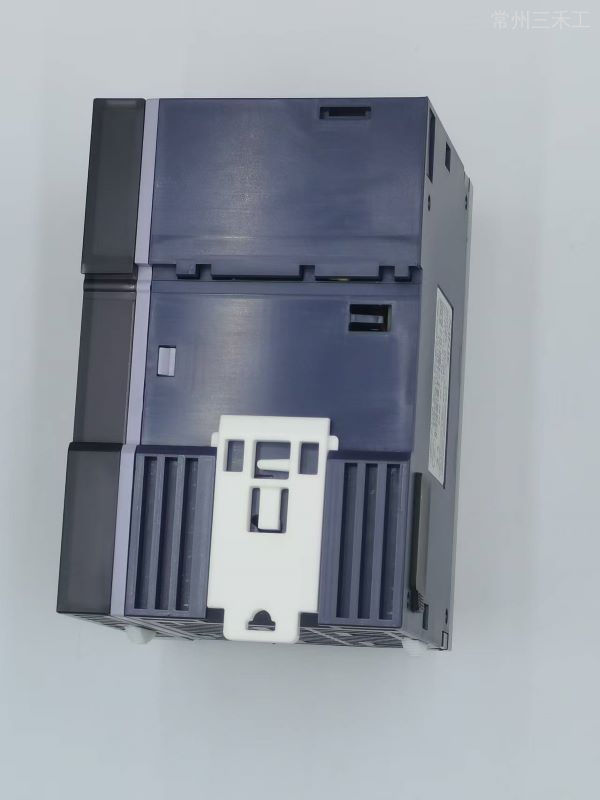

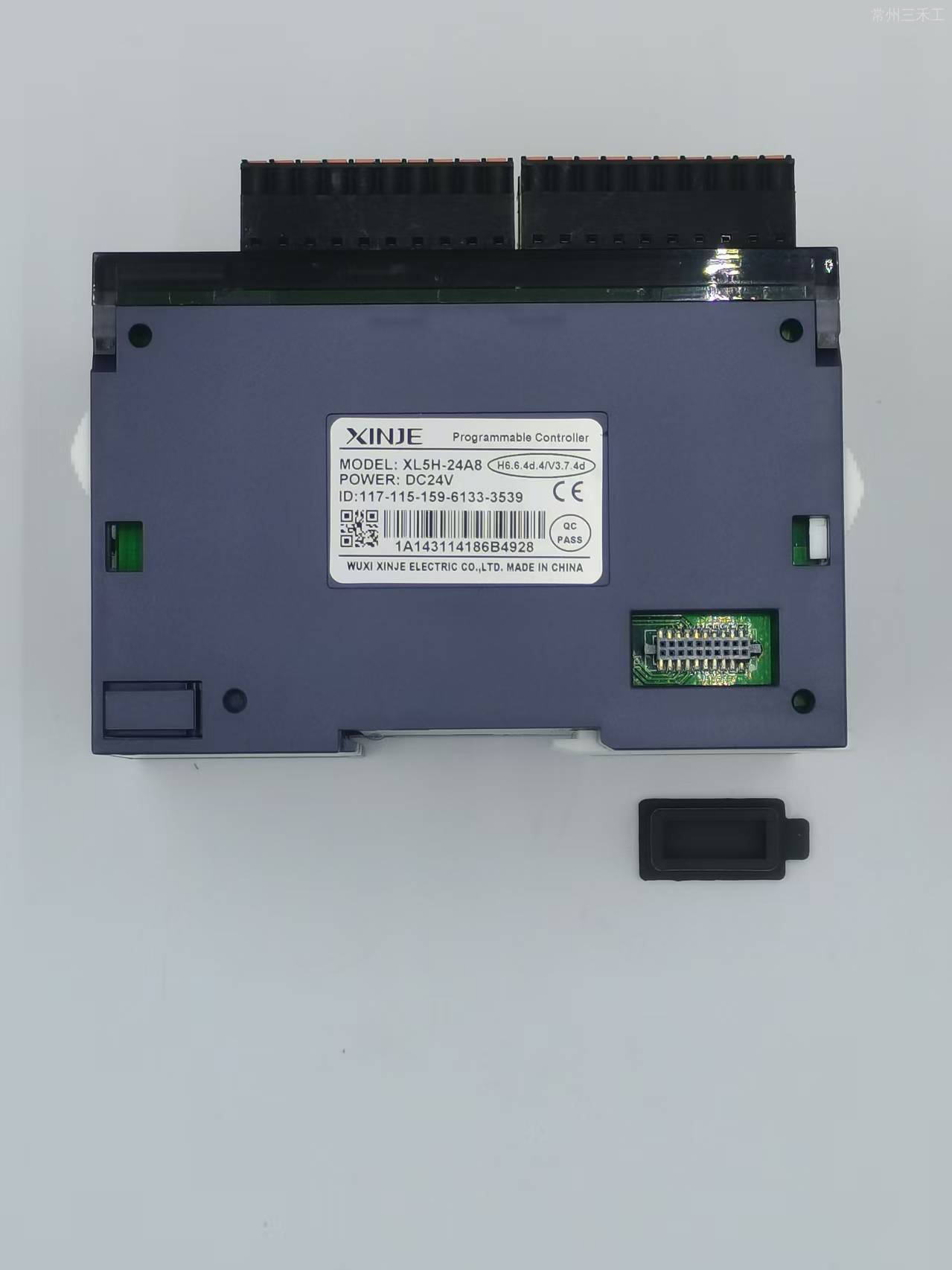

XLH系列PLC本体  XL5H-24A8


实物与参照图结构相同，尺寸相同，仅标识有区别。



产品简介


型号：XL5H-24A8

  • 主机12入/12出，NPN&PNP双极性输入，晶体管输出，供电电源DC24V；3路AB相高速计数，2路高速脉冲；

  • 1个RS232、1个RS485、2个网口（LAN1：用于以太网通讯、LAN2：用于EtherCAT总线通讯）；支持在线下载功能；

  • 支持最多8轴的EtherCAT运动控制，同步周期：8 轴/2ms，支持基本的单轴以及轴组运动控制、电子凸轮等复杂运动控制功能；

  • 左扩展模块仅支持 NES 模块；


产品特点


  • XLH系列EtherCAT总线型PLC，包含24点规格。

  • 支持以太网通讯和EtherCAT运动总线

  • 基本指令处理速度0.02 us ~0.05us，具备更大的内部资源空间

  • 输入类型：NPN&PNP双极性输入

  • 输出类型：晶体管（T）

  • 电源规格：DC24V

  • 支持高速计数（高达80KHz）、4轴脉冲输出（高达100KHz）等特殊功能

  • 标配2个RJ45口（Ethernet*1+EtherCAT*1)、1个232口、1个485口

  • 支持1~16个XL系列扩展模块，1个左扩展ED模块。



XL5H-24A8组织结构



各部分名称如下：

（1）：PLC 本体型号

（2）：输入标签及指示灯

（3）：输出标签及指示灯

（4）：系统指示灯 PWR：电源指示灯 RUN：运行指示灯 ERR：出错指示灯

（5）：RS485 通讯口（COM2）

（6）：输入输出端子

（7）：RS232 通讯口（COM1）

（8）：RJ45 口 1（ENET通讯）

（9）：RJ45 口 2（ECAT通讯）

（10）：电源接入端子

（11）：右扩展模块接入口

（12）：固定模块挂钩（上）

（13）：固定模块挂钩（下）

（14）：滑动锁扣（上）

（15）：滑动锁扣（下）

（16）：空

（17）：左扩展模块接入口（COM3）

（18）：产品标签





通讯接口与协议

型号：XL5H-24A8


接口位置通讯类型通讯协议备注
本机RJ45口1EtherNETTCP/IP，MODBUS TCP，自由格式TCP可用于上下载程序、在线监控、远程监控
本机RJ45口2EtherCATEtherCAT
本机Mini Din 8针圆口COM1RS232口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET
4: RXD  5:TxD    8:GND ；  可用于程序上下载、触摸屏的连接。
本机AB端子COM2RS485口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NETA为RS485+     B为RS485-
左侧ED扩展口COM3可扩展XD-NES-ED模块，支持RS232 或 RS485MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET





端子排列图

型号：XL5H-24A8




PLC输入接线


1、NPN模式


2、PNP模式






功能配置表


×不支持   √支持


系列及点数USB口232口
485口以太网口扩展模块扩展BD板左扩展ED模块高速计数路数单相/AB相脉冲输出路数（T/RT型）
外部中断
递增模式AB相
XL5H-24A8
-
11216个-
1个33210

注意：所有机型均标配时钟功能。



性能规格



项目

规格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.02us   ~0.05us

停电保持

使用FlashROM

用户程序容量※1

2MB

I/O

点数

※2

总点数

24点

输入点数

12点   X0~X13

输出点数

12点   Y0~Y13

内部线圈（X）※3

1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈（M、HM）

270000点

M0~M199999【HM0~HM19999】※5

特殊用※6  SM0~SM49999

流程（S）

22000点

S0~S19999【HS0~HS1999】※5

定时器（T）

点数

22025点

T0~T19999【HT0~HT1999】※5

精确定时   ET0~ET24

规格

100ms定时器：设置时间0.1~3276.7秒

10ms定时器：设置时间0.01~327.67秒

1ms定时器：设置时间0.001~32.767秒

计数器（C）

点数

22040点

C0~C19999【HC0~HC1999】※5

高速计数器 HSC0~HSC39

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

650000字

D0~D499999【HD0~HD49999】※5

特殊用※6  SD0~SD49999【HSD0~HSD49999】※5

FlashROM寄存器（FD）

131072字

FD0~FD65535

特殊用※6   SFD0~SFD65487

特殊保密寄存器   FS0~FS47

WAIT指令专用线圈

32点

SEM0~SEM31

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅指令篇附录1。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。





外观尺寸图（单位：mm）

型号：XL5H-24A8












 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881






XD_XL系列PLC用户手册【基本指令篇】下载
XD_XL系列PLC用户手册【定位控制篇】下载
XD_XL系列PLC用户手册【硬件篇】下载
XDH_XLH_XG2系列可编程控制器用户手册【高级运动控制篇】下载






更多资料请转至信捷下载中心

信捷下载中心



XL5H-24A8  三维图 (STP文档）下载
XL5H-24A8 CAD图下载






XD/XL系列PLC编程软件下载



程序下载电缆


1、RS232下载口（COM1）

PLC程序下载，需要使用XVP串口线。对于没有串口的电脑，另外还需要使用USB转COM工具，信捷有专用产品提供。

+
  XVP通讯线USB-COM


2、普通网线下载






型号一览表


注意：PNP型PLC可定制。





功能配置表


×不支持   √支持

系列及

点数

USB口

232口

485口

以太

网口

扩展

模块

扩展

BD板

左扩展ED模块

高速计数

路数

脉冲输

出路数

（T/RT型）

外部

中断

EtherCAT通讯节点

递增

模式

AB相

XL5H-24A8

×

1

1

2

16个

×

1个

3

3

2

10

8

XL5H-24A8L

×

1

1

2

16个

×

1个

3

3

2

10

8

注意：所有机型均标配时钟功能。





基本规格



项目

规格

绝缘电压

DC 500V 2MΩ以上

抗噪声

噪声电压1000Vp-p    1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~55℃

环境湿度

5%~95%（无凝露）

COM1口

RS232，连接上位机、人机界面编程或调试

COM2口

RS485，连接智能仪表、变频器等

通讯口3

用于连接左扩展ED模块

通讯口4

RJ45，TCP/IP协议，可实现基于以太网的X-NET通讯、MODBUS-TCP通讯、自由格式通讯

通讯口5

RJ45，支持EtherCAT总线控制

安装

可用M3的螺丝固定或直接安装在的导轨上

接地（FG）

第三种接地（不可与强电系统公共接地）





性能规格


项目

规格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.01us   ~0.05us

停电保持

使用FlashROM

用户程序容量※1

1MB

I/O

点数

※2

总点数

24点

输入点数

12点   X0~X13

输出点数

12点   Y0~Y13

内部线圈（X）※3

1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈（M、HM）

12000点

M0~M69999【HM0~HM11999】※5

特殊用※6  SM0~SM4999

流程（S）

8000点

S0~S19999【HS0~HS1999】※5

定时器（T）

点数

5000点

T0~T4999【HT0~HT1999】※5

精确定时   ET0~ET39

规格

100ms定时器：设置时间0.1~3276.7秒

10ms定时器：设置时间0.01~327.67秒

1ms定时器：设置时间0.001~32.767秒

计数器（C）

点数

5000点

C0~C4999【HC0~HC1999】※5

高速计数器 HSC0~HSC39

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

70000字

D0~D69999【HD0~HD24999】※5

特殊用※6  SD0~SD4999【HSD0~HSD4999】※5

FlashROM寄存器（FD）

8192字

FD0~FD8191

特殊用※6   SFD0~SFD5999

特殊保密寄存器   FS0~FS47

WAIT指令专用线圈

32点

SEM0~SEM31

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅指令篇附录1。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。
