MS6S-80TH30BZ3-20P7
❤ 收藏

MS6S-80TH30BZ3-20P7

750W
80mm
3000转
带抱闸+Z
单相220V
小惯量
TH-23位多圈绝对值光电编码器
2.4Nm
适用DS5驱动,电机接头类型B3

信捷伺服电机,750W带抱闸,2.39Nm,3000转,低惯量, AC220V,4.1A,编码器精度:23位,防护等级IP67。型号:MS6S-80TH30BZ3-20P7(信捷750W低惯量伺服电机),推荐配套驱动DS5L2-20P7-PTA,DS5C2-20P7-PTA。



0.00
0.00
¥0.00
重量:0.00KG
数量:
立即购买
加入选型车
产品配件

原价:¥
0.00

  搭配总价:¥
0.00
商品描述

信捷伺服电机,750W带抱闸,2.39Nm,3000转,低惯量, AC220V,4.1A,编码器精度:23位,防护等级IP67。型号:MS6S-80TH30BZ3-20P7(信捷750W低惯量伺服电机),推荐配套驱动DS5L2-20P7-PTA,DS5C2-20P7-PTA。




 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881



MS6S系列多圈绝对值750W伺服电机

MS6S-80TH30BZ3-20P7



产品描述



型号:MS6S-80TH30BZ3-20P7;


推荐驱动:

DS5C2-20P7-PTA(EtherCAT总线型新款);

DS5L2-20P7-PTA(脉冲基础型新款);


其他适用驱动:

DS5C2-20P7-PTA-FS(EtherCAT总线型新款);



规格参数

电机型号MS6S-80TH30BZ3-20P7
电机代码A827
电压等级单相220V

额定功率[W]

750W
额定电流[A]4.1A
额定转速[rpm]3000
最高转速[rpm]5200
额定转矩【Nm】2.39【Nm】
最大转矩【Nm】7.17【Nm】
转子惯量[10^-7kg.m2]1005
惯量类型
低惯量
编码器位数23 位
编码器种类光电编码器
电机绝缘等级ClassF(155℃)
防护等级IP67
环境温度-15℃~+40℃
环境湿度相对湿度<90%(不结露)
是否带抱闸
抱闸线圈功率【W】11.5
抱闸线圈电流【A】0.48
静摩擦转矩【Nm】≥3.2

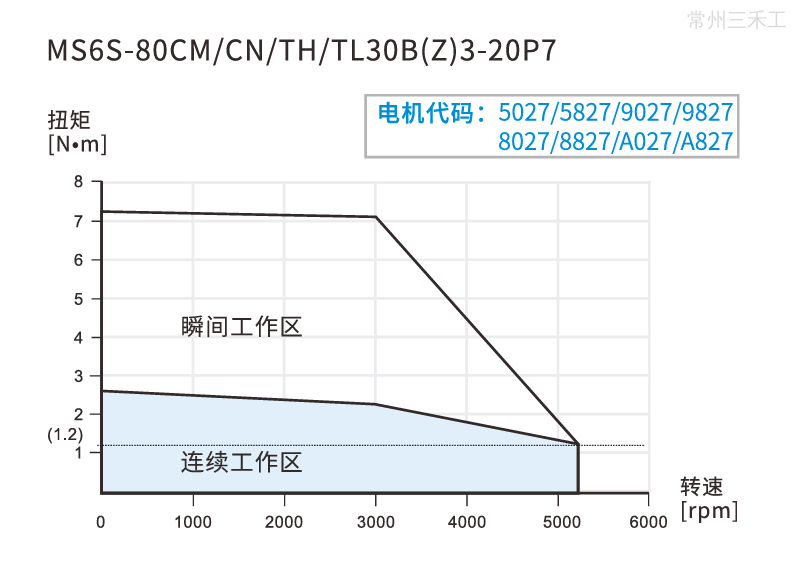

MS6系列T/N曲线


暂缺


外形尺寸图(单位:mm)

 MS6S-80TH30BZ3-20P7




     暂缺




 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881


电机

可以配套的驱动器

出线形式

配套电缆

类型

编码器电缆

(03表示3米)

动力电缆

(03表示3米)

可以订购的标准长度

电缆自制

配件包

MS6S-80TH30BZ3-20P7

DS5C2-20P7-PTA


DS5L2-20P7-PTA


DS5C2-20P7-PTA-FS


前出线

普通

CP-SE-BM-03

CMB-E03A-03

2米,3米,5

8米,10米,12

16米,20










CMBT-EP05


高柔

CPT-SE-BM-03

CMBT-E03A-03

2米,3米,5

8米,10米,12

16米,20

耐油

CPG-SE-BM-03

CMBG-E03A-03

2米,3米,5

8

后出线

普通

CP-SF-BM-03

CMB-F03A-03

2米,3米,5

8米,10米,12

16米,20

高柔

CPT-SF-BM-03

CMBT-F03A-03

2米,3米,5

8米,10米,12

16米,20





更多资料请转至信捷下载中心

信捷下载中心




         MS6S-80TH30BZ3-20P7      三维图                       暂缺
         MS6S-80TH30BZ3-20P7      CAD图                       暂缺















更多资料请转至信捷下载中心

信捷下载中心





 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881

命名规则





惯量类别

6S、6H

机座号

60(单位mm)

反馈元件

CS

单圈17bit磁编绝对值电机

CM

多圈17bit磁编绝对值电机

额定转速(rpm)

30

3000

轴规格

A

有键、无油封、带螺纹孔

B

有键、有油封、带螺纹孔

C

无键、无油封、有螺纹孔

D

无键、有油封、有螺纹孔

失电制动器

无失电制动器

Z

带失电制动器



电机连接件规格



1

表示电机接头安普接头

2

表示电机接头航插接头

3

表示电机接头为连接器式样(IP67专用,研发中)

电压等级

2

220V级

功率(KW)

0P2

0.2

0P4
