EtherCAT总线开环步进驱动器 DP3CL1-808A

性能特点

• 支持 COE（CANopen over EtherCAT）协议，符合 CiA402 标准，支持 32 轴，支持具备标准 EtherCAT 协议的主站，主站与从站的通讯周期可达 32 轴 1ms。

• 网线连接替代了传统的脉冲方向信号线，接线简单。可大幅减少线缆成本，人工成本和维护成本。

• 依托于 EtherCAT 总线的低总线负载和点对点的物理层，可大幅抑制干扰和杂波的产生，显著改善系统的可靠性和抗干扰能力。

• EtherCAT 总线技术结合最新的控制算法，性能得到有很大程度的提升。

规格参数

• 绿色 LED 为电源指示灯，当驱动器接通电源时，该LED 常亮；当驱动器切断电源时，该 LED 熄灭。

• 红色 LED  为故障指示灯，当出现故障时，该指示灯连续闪烁后停顿一秒再连续闪烁；当故障被用户清除时，红色LED 常灭。红色 LED 连续闪烁次数代表不同的故障信息，具体关系如下表所示：




• 报警输出端子输出高电平

• 由于驱动器在直流供电下不具备电源正负极反接保护功能，因此，上电前请再次确认电 源正负极接线正确。

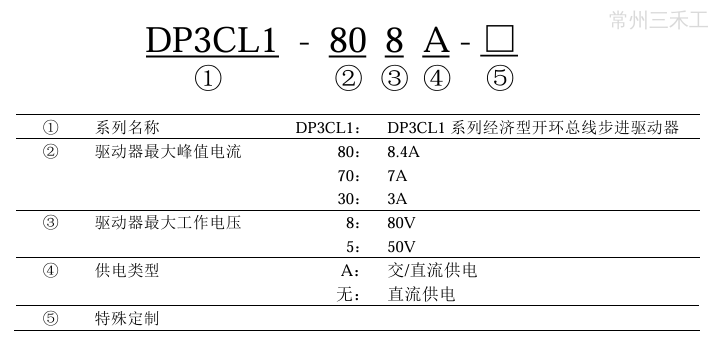

命名规则

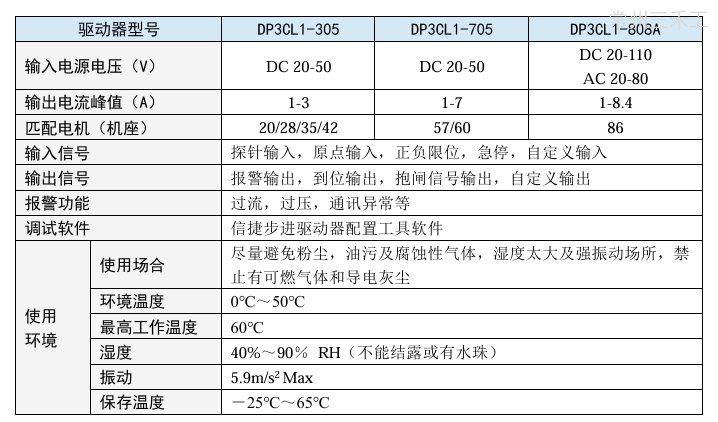

相关产品电气特性
