XD-E3AD4PT2DA
❤ 收藏

XD-E3AD4PT2DA

右扩模块
模拟量扩展
0-5V,0-10V,4-20mA,0-20mA,PT100热电阻
0-10V,0-5V
3AD,2DA,4PT
DC24V

信捷XD系列PLC扩展模块，模拟量扩展模块，4通道PT100温度采集(精度为 0.1℃)；14Bit，3通道模拟量输入（0~20mA， 4~20mA可选）；10Bit，2通道模拟量输出（0~5V，0~10V可选）；每个通道可单独使能；

￥0.00
0.00
￥0.00
重量：0.00KG
数量：
立即购买
加入选型车
商品描述

信捷XD系列PLC扩展模块，模拟量扩展模块，4通道PT100温度采集(精度为 0.1℃)；14Bit，3通道模拟量输入（0~20mA， 4~20mA可选）；10Bit，2通道模拟量输出（0~5V，0~10V可选）；每个通道可单独使能；

 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881


XD系列模拟量扩展模块  XD-E3AD4PT2DA

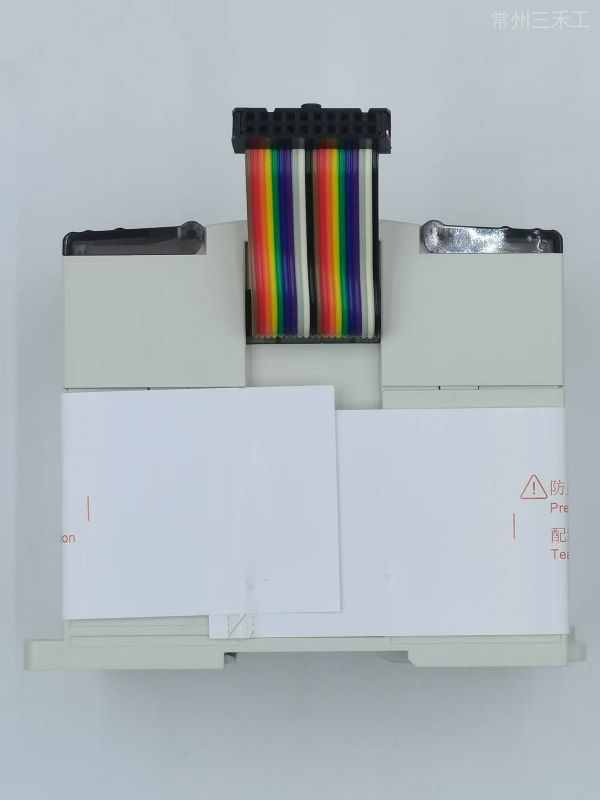

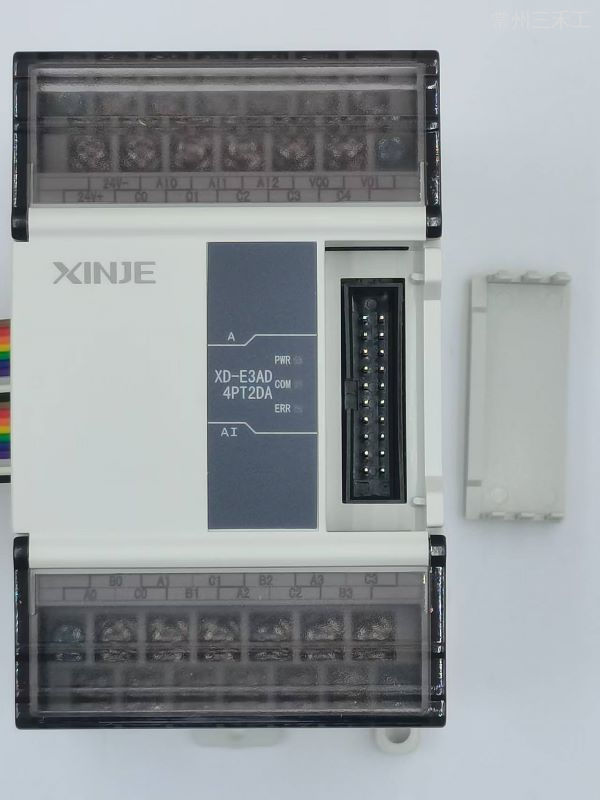

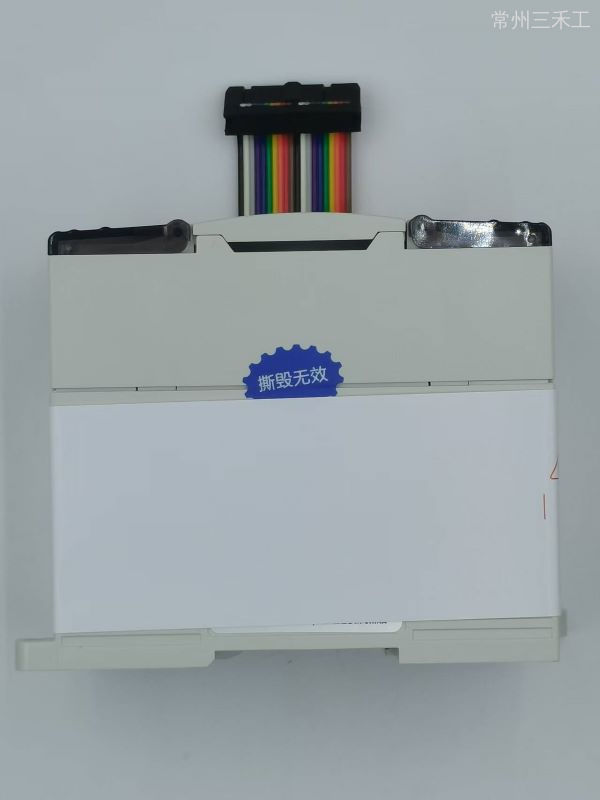

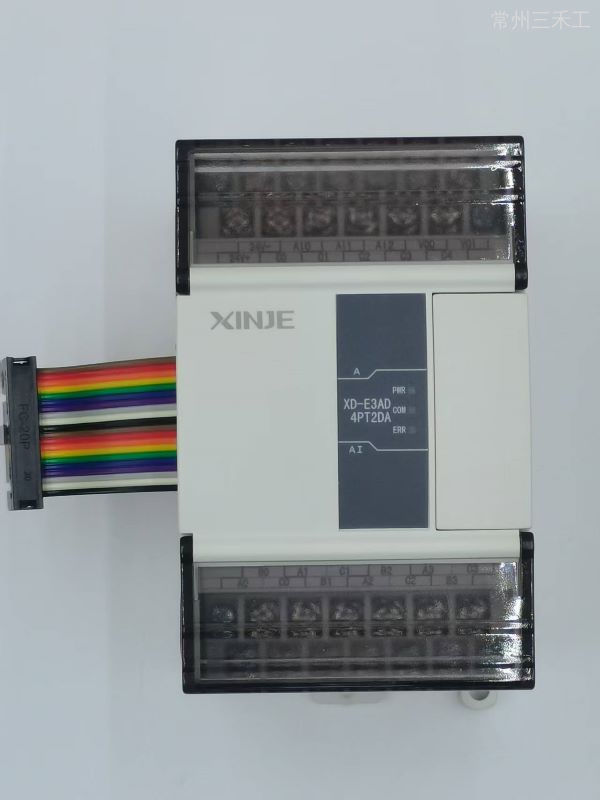

实物与参照图结构相同，尺寸相同，仅标识有区别。


产品特点


  • XD系列PLC适配模拟量右扩展模块

  • XD系列PLC一般可扩展10~16个模块

  • 电源规格：DC24V

  • 16（14）位高精度模拟量输入、10位高精度模拟量输出

  • 模拟量输入类型：电压、电流可选

  • 模拟量输出类型：电压、电流可选



基本规格


项  目

规  格

使用环境

无腐蚀性气体

环境温度

0℃~60℃

保存环境温度

-20~70℃

环境湿度

5~95%RH

保存环境湿度

5~95%RH

安装

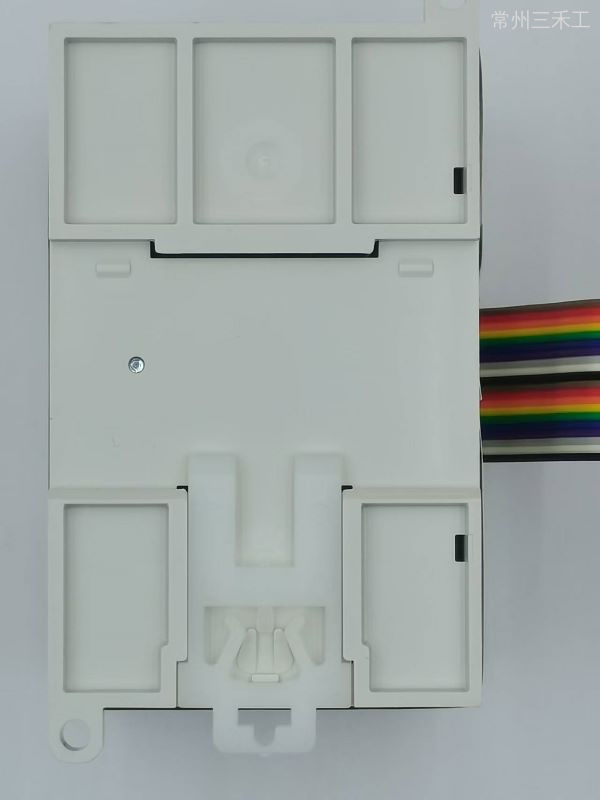

可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上

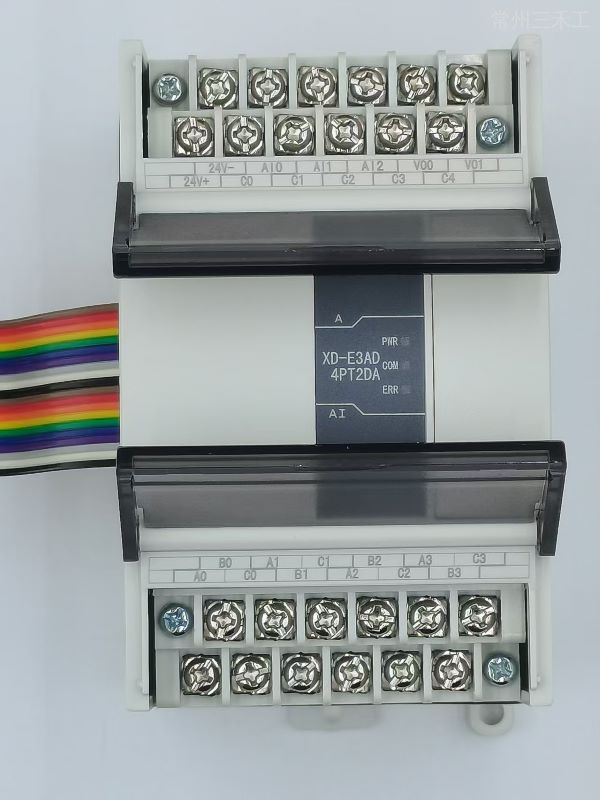

端子排列图

型号：XD-E3AD4PT2DA






外部连接图

外部连接时，注意以下几个方面：

  • 为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。

  • XD-E3AD4PT2DA外接＋24V电源时，请使用 PLC 本体上的24V电源，避免干扰。

  • 电流输出无需串接DC24电源！

  • 两线制PT100铂热电阻的输入接线方式，具体方式如下：

注意：温度信号仅支持两线制 PT100 铂热电阻输入。



1、两线制热电偶输入



2、电流单端输入：




XD-E3AD4PT2DA电流输入侧接线如下图所示：



3、电压单端输出：






性能规格






外观尺寸图（单位：mm）

型号：XD-E3AD4PT2DA





 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881





XD系列PLC扩展模块用户手册下载




信捷下载中心






XD-E3AD4PT2DA  三维图 (STP文档）下载
XD-E3AD4PT2DA  CAD图下载






命名规则





1：

系列名称

XD

2：

指代扩展模块

E

3：

模拟量输入点数

2、3

4：

指代模拟量输入

AD

5：

温度输入点数

2、4

6：

指代传感器类型

PT

7：

模拟量输出点数

2

8：

指代模拟量输出

DA




型号一览表


型 号

功 能

XD-E2AD2PT2DA

2通道16bit精度模拟量输入（电流、电压可选）；

2通道PT100温度输入；

2通道10bit精度模拟量输出（电流、电压可选）

XD-E3AD4PT2DA

3通道14bit精度电流输入；

4通道PT100温度输入；

2通道10bit精度电压输出


性能规格
