XD-E4WT-D
❤ 收藏

XD-E4WT-D

信捷XD系列PLC扩展模块,可采集四路传感器模拟电压信号(-20~20mV),22位高精度AD转换,采用△-ΣADC的A/D转换方式,更高更快的CPU处理速度,更加优化的算法,抗共振性能好,
供电电源 DC24V;

0.00
0.00
¥0.00
重量:0.00KG
数量:
立即购买
加入选型车
商品描述

信捷XD系列PLC扩展模块,可采集四路传感器模拟电压信号(-20~20mV),22位高精度AD转换,采用△-ΣADC的A/D转换方式,更高更快的CPU处理速度,更加优化的算法,抗共振性能好,
供电电源 DC24V;


 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881

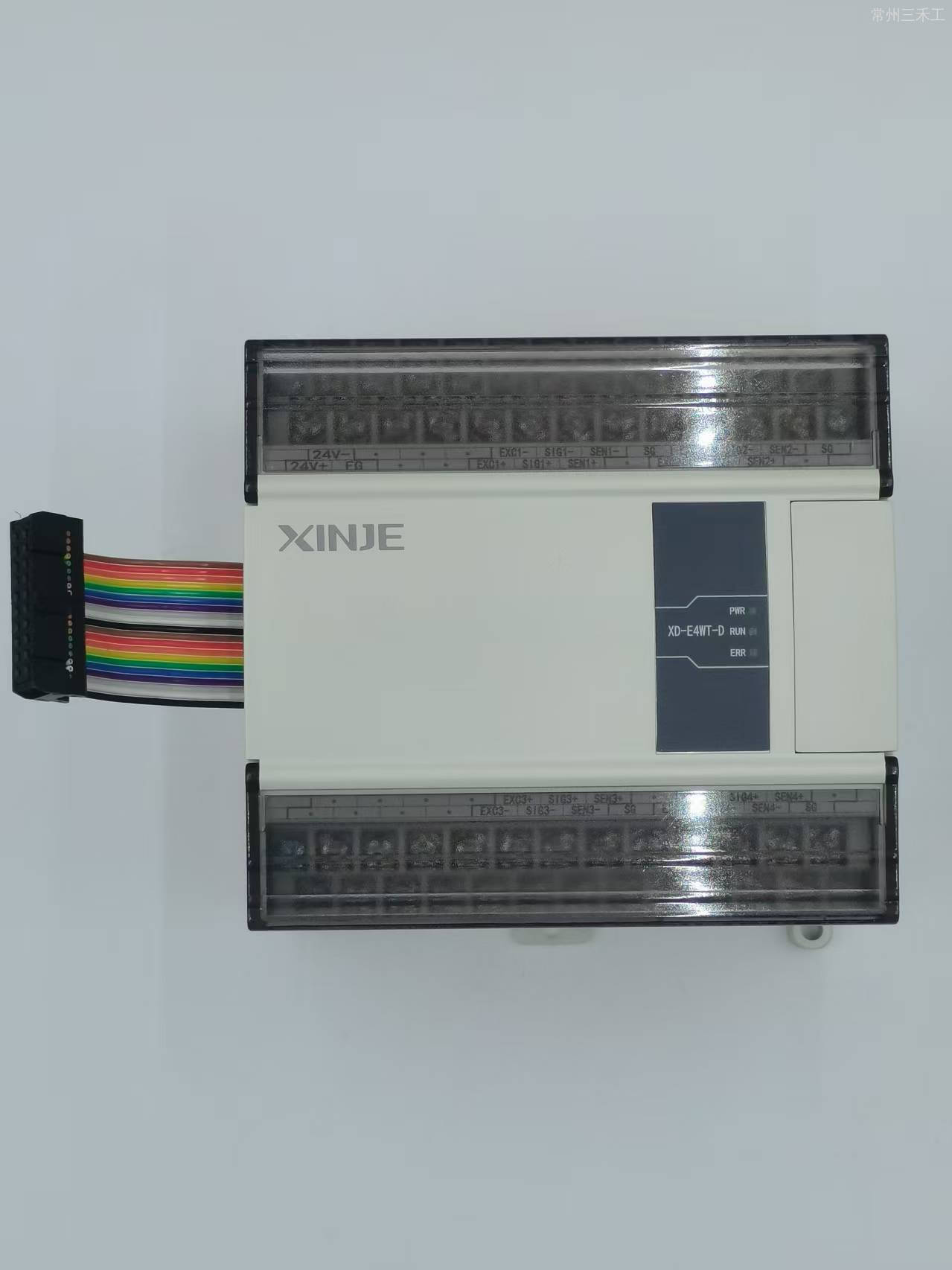

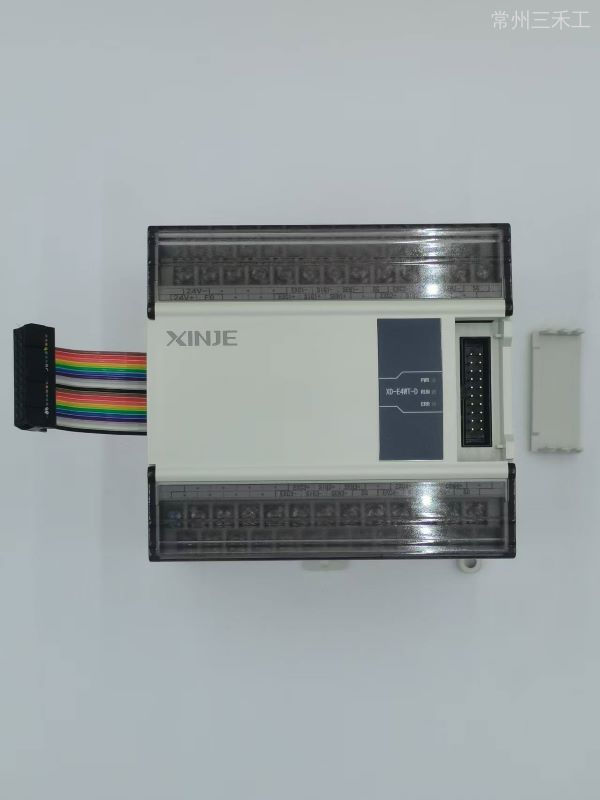

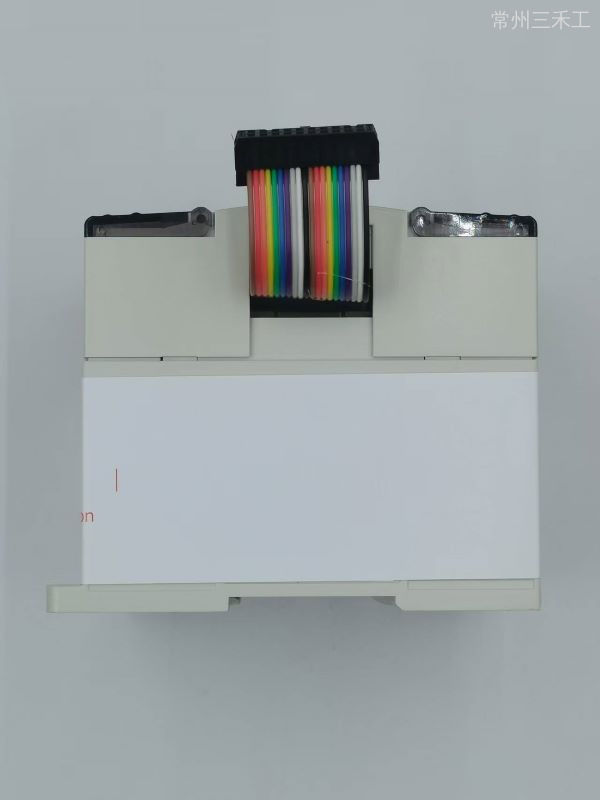

XD系列压力传感器模块 XD-E4WT-D

实物与参照图结构相同,尺寸相同,仅标识有区别。


产品特点


  • XD系列PLC适配压力测量右扩展模块,包含1点、2点、4点输入规格。

  • XD系列PLC一般可扩展10~16个模块。

  • 电源规格:DC24V(-D型)、AV220V(-C型)

  • 23位/20位高精度A/D转换

  • 可采集-20~20mV(-D型)~10mV(-C型)电压信号。



基本规格


项  目

规  格

使用环境

无腐蚀性气体

环境温度

0℃~60℃

保存环境温度

-20~70℃

环境湿度

5~95%RH

保存环境湿度

5~95%RH

安装

可用M3的螺丝固定或直接安装在DIN46277(宽35mm)的导轨上

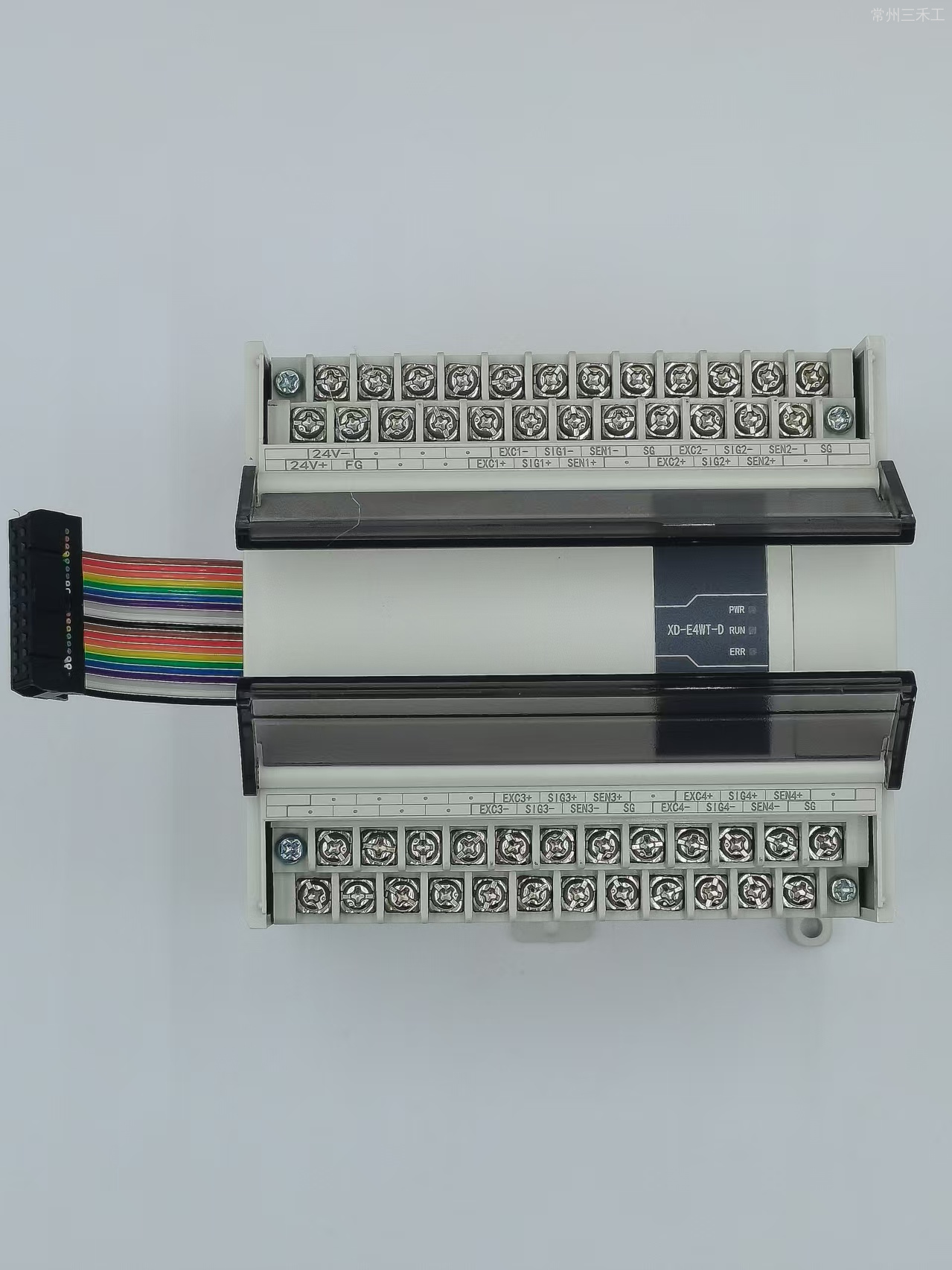

端子排列图

型号:XD-E4WT-D




外部连接图


外部连接时,为避免干扰,请使用屏蔽线,并对屏蔽层单点接地。

1)电源接线


2)与传感器连接

六线式的连接方式:


四线式的连接方式:


注:如果传感器是四线制,将 EXC-与 SEN-短接,EXC+与 SEN+短接。




性能规格


项目

1WT-D

模拟量输入范围

DC-20~20mV

A/D实际分辨率

1/8388607(23Bit)

最大显示分辨率

1/500000

非线性

0.01%F.S

转换速度

150次/秒、300次/秒、450次/秒可选

电源

DC24V±10%

传感器激励电源

5VDC/120mA,可并联4只350Ω称重传感器;

软件版本

V3.5.3及以上




外观尺寸图(单位:mm)

型号:XD-E4WT-D














 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881





XD系列PLC扩展模块用户手册下载




信捷下载中心





XD-E4WT-D  三维图 (STP文档)下载
XD-E4WT-D  CAD图下载








命名规则



1:

系列名称

XD

2:

指代扩展模块

E

3:





压力传感器输入点数





1:1路压力传感器输入

2:2路压力传感器输入

4:4路压力传感器输入

4:

指代传感器输入类型

WT:指代压力传感器

5:


版本区别


C:版本序号

D:版本序号



型号一览表


型 号

功 能

XD-E1WT-C

1路压力测量模块,检测范围DC   0mV~10mV,20位转换精度

XD-E2WT-C

2路压力测量模块,检测范围DC   0mV~10mV,20位转换精度

XD-E4WT-C

4路压力测量模块,检测范围DC   0mV~10mV,20位转换精度

XD-E1WT-D

1路压力测量模块,检测范围DC   -20mV~20mV,23位转换精度

XD-E2WT-D

2路压力测量模块,检测范围DC   -20mV~20mV,23位转换精度

XD-E4WT-D

4路压力测量模块,检测范围DC   -20mV~20mV,23位转换精度




性能规格


项目

1WT-C

2WT-C

4WT-C

模拟量输入范围

DC0~10mV(传感器2mv/v)

A/D实际分辨率

1/1048575(20Bit)

最大显示分辨率

                         1/300000

非线性

0.01%F.S

转换速度

150次/秒、300次/秒、450次/秒可选

电源

AC220V±10% 50/60Hz

传感器激励电源

5VDC/120mA,可并联4只350Ω称重传感器;

软件版本

V3.5.1及以上

项目

1WT-D

2WT-D

4WT-D

模拟量输入范围

DC-20~20mV

A/D实际分辨率

1/8388607(23Bit)

最大显示分辨率

1/500000

非线性

0.01%F.S

转换速度

150次/秒、300次/秒、450次/秒可选

电源

DC24V±10%

传感器激励电源

5VDC/120mA,可并联4只350Ω称重传感器;

软件版本

V3.5.3及以上
