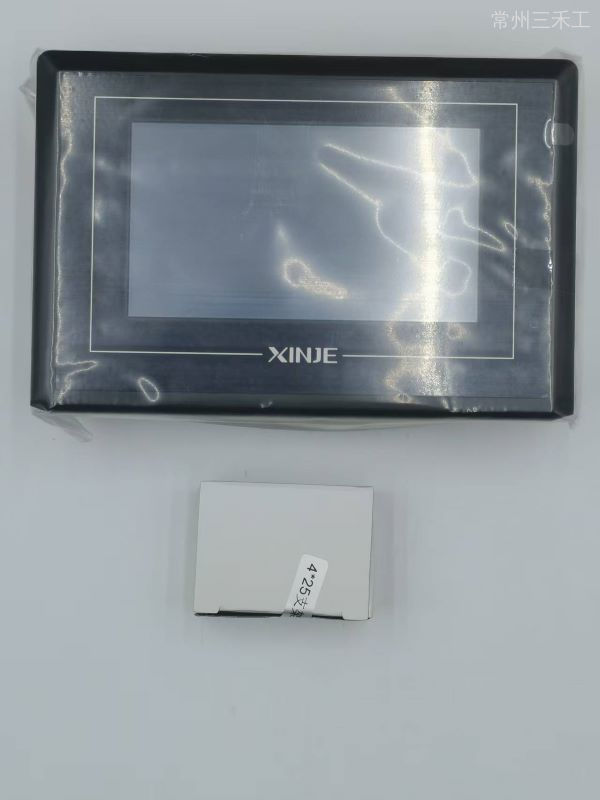

TG465-UT

显示屏尺寸:4.3英寸

类型:通用型老款

9针口数量:9针1口/公座/PLC

通讯接口:1口-RS485,1口-RS232,方口USB,数据USB,1口-RS422

驱动支持:多品牌驱动

协议支持:MODBUS RTU

功能支持:CSV导入导出,U盘下载程序,标配时钟

信捷触摸屏，4.3英寸，带U盘口，1677万色，分辨率480*272，400MHz主频，128MB存储器，1个PLC通讯口，支持RS232/RS485/RS422，USB-B下载方式，1个USB-A口，支持CSV数据导入导出和U盘下载程序；开孔尺寸：144.0*94.0，可垂直安装；

市场价：￥0.00

价格：￥0.00

会员价格：

普通会员：￥0.00

重量：0.00KG

数量：

立即购买

加入选型车

商品描述

信捷触摸屏，4.3英寸，带U盘口，1677万色，分辨率480*272，400MHz主频，128MB存储器，1个PLC通讯口，支持RS232/RS485/RS422，USB-B下载方式，1个USB-A口，支持CSV数据导入导出和U盘下载程序；开孔尺寸：144.0*94.0，可垂直安装；

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

通用型触摸屏4.3寸 TG465-UT（老款带U盘口）

产品说明

1、1677万色，画质细腻无痕，显示效果媲美液晶显示器

2、下载、启动、运行，三位一体的超高速响应

3、支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度

4、支持BMP、JPEG格式图片显示

5、丰富的立体3D图库，画面更生动

6、灵活的部件选择空间，自定义动画轨迹设计

7、数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式

8、配方数据的存储与双向传送，提高工作效率

产品特点

1. TG系列4.3寸触摸屏，1677万色TFT液晶显示，LED背光

2. ARM9 CPU，400MHz主频，128MB存储容量

3、仅支持 X-Net 总线中的OMMS方式，即一屏一机、一屏多机通讯；

规格参数

型号	TG465-UT
产品特性
尺寸	4.3
分辨率	480*272
液晶屏	TFT液晶显示，LED背光
显示颜色	1677万色
亮度（cd/m2）	200
触摸面板	四线电阻式触摸屏
液晶寿命	50000小时以上，环境温度25℃，24小时运行
存储器	128MB

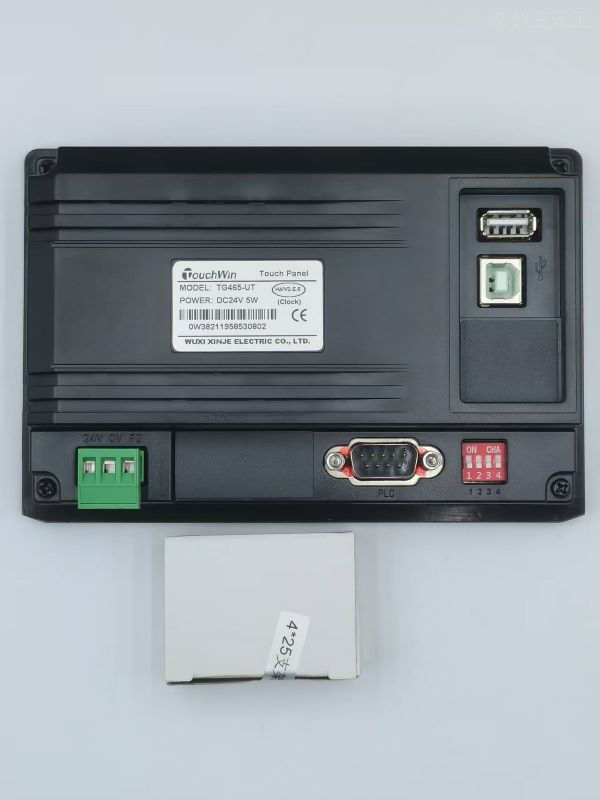

外部接口
PLC口	RS232/RS422/RS485
Download口	TG465-MT/UT/ET/XT无此口
USB接口1	USB-B（符合USB2.0规范），USB下载口
USB接口2	USB-A（符合USB2.0规范），U盘口
以太网口	不支持
电气特性
输入电压	DC24V（电压范围：DC22V~DC26V）
消耗电流	180mA
允许失电	10ms以下（实际失电小于1s）
抗电压冲击	AC1000V，10mA，小于1分钟（信号与地间）
绝缘电阻	DC500V，10MΩ以上（信号与地间）
环境
运行温度	0℃~50℃
存储温度	-20℃~60℃
运行湿度	10%RH~90%RH（无凝露）
抗干扰能力	干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟
空气	无腐蚀性气体
冷却方式	自然风冷
防护等级	前面板符合IP65
尺寸
外部尺寸（mm）	15210241.8
面板开孔尺寸（mm）	144*94

注意：以上所有型号标配时钟。

程序下载电缆

型号：JC-UA（方口USB)

外形尺寸图（单位：mm)

TG465-MT/UT/ET/XT：


信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

TG465-UT 三维图（STP文档）	下载
TG465-UT CAD图	下载

TG系列触摸屏画面编辑软件Twin

下载

TG系列人机界面用户手册【硬件篇】	下载
TouchWin编辑软件用户手册	下载
触摸屏与PLC及其他设备通讯连接手册	下载

更多资料请转至信捷下载中心

信捷下载中心

型号说明

规格参数

型号	TGC65	TGA63	TGA62	TG865			TG765		TG465
	TGC65-ET	TGA63-MT TGA63-UT TGA63-ET	TGA62-MT TGA62-ET	TG865-MT TG865-ET			TG765-MT TG765-UT TG765-ET TG765-XT-C		TG465-MT TG465-UT TG465-ET TG465-MT2 TG465-UT2 TG465-XT
产品特性
尺寸	15.6	10.1	10.1		8		7		4.3
分辨率	1366*768	1024*600	800*480		800*600		800*480		480*272
液晶屏	TFT液晶显示，LED背光
显示颜色	1677万色
亮度（cd/m2）	250	200
触摸面板	四线电阻式触摸屏
液晶寿命	50000小时以上，环境温度25℃，24小时运行
存储器	128MB
外部接口
PLC口	RS232/RS422/RS485 （TG765-XT-C：RS232；TG465-XT：RS232/RS485）
Download口	RS232/RS485 （TG765-XT-C、TG465-MT/UT/ET/XT无此口）
USB接口1	USB-B（符合USB2.0规范），USB下载口
USB接口2	USB-A（符合USB2.0规范），U盘口，UT/ET型号支持
以太网口	-ET型号支持
电气特性
输入电压	DC24V（电压范围：DC22V~DC26V）
消耗电流	730mA	270mA	270mA		250mA		200mA		180mA
允许失电	10ms以下（实际失电小于1s）
抗电压冲击	AC1000V，10mA，小于1分钟（信号与地间）
绝缘电阻	DC500V，10MΩ以上（信号与地间）
环境
运行温度	0℃~50℃
存储温度	-20℃~60℃
运行湿度	10%RH~90%RH（无凝露）
抗干扰能力	干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟
空气	无腐蚀性气体
冷却方式	自然风冷
防护等级	前面板符合IP65
尺寸
外部尺寸（mm）	41027065	272.2191.751.2	272.2191.751.2			224.4170.845.5	200.4146.948.5	15210241.8
面板开孔尺寸（mm）	399.0*259.0	260.2*179.7	260.2*179.7			211.4*157.8	192.0*138.5	144*94

注意：以上所有型号标配时钟。

TG系列型号表

信捷 TG 系列触摸屏根据显示尺寸、功能类型的不同，具有如下型号：

显示尺寸	4.3〞	7〞	8〞	10.1〞	15.6〞
金属宽温型				TGMA63D-MT
网络型	TGM465-MT2 TGM465-ET	TGM765S-MT TGM765S-ET	TGM865-ET	TGMA63S-MT TGMA63S-ET	TGMC65-ET
高亮显示型		TGM765L-MT TGM765L-ET
无边框内嵌入型	TGM465B	TGM765B-MT TGM765B-ET		TGMA63B-ET
黑色超薄		TG765S-MT TG765S-UT TG765S-ET		TGA63S-MT TGA63S-UT TGA63S-ET
灰色超薄	TG465G-XT TG465G-MT TG465G-UT TG465G-ET	TG765G-MT TG765G-UT TG765G-ET TG765G-ZT TG765G-XT		TGA63G-MT TGA63G-UT TGA63G- ET
通用型	TG465-MT TG465-UT TG465-ET TG465-MT2 TG465- UT2	TG765-MT TG765-UT TG765-ET	TG865-MT TG865-ET	TGA62-MT TGA62-ET TGA63-MT TGA63-UT TGA63-ET	TGC65-ET
耐油型	TG465-MT(P) TG465-UT(P)	TG765-MT(P) TG765-UT(P) TG765-ET(P) TG765-XT(P) TG765-XT(P)-C	TG865-MT(P) TG865-ET(P)	TGA62-MT(P) TGA62-ET(P) TGA62-UT(P)
经济型	TG465-XT	TG765-XT TG765-XT-C TG765S-XT
X-NET 总线型		TG765-NT	TG865-NT	TGA63-NT
视觉型		STG765-ET	STG865-ET STG865-MT(P)		STGC65-ET
CAD 型		CTG765-ET	CTG865-ET	CTGA62-ET
