信捷触摸屏，TG耐油型老款，7.0寸，1677万色，分辨率 800*480，400MHz主频，128MB存储器，2个通讯口，支持X-Net总线，PLC口支持RS232/RS485/RS422，Download口支持RS232/RS485，USB-B下载方式；开孔尺寸：192.0*138.5，可垂直安装；耐油型；
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |

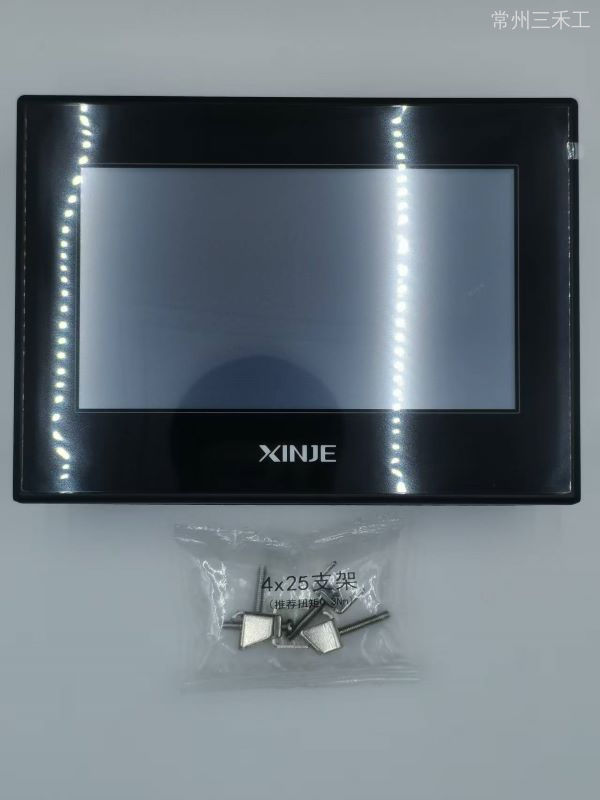

TG耐油型触摸屏7.0英寸 TG765-MT(P)
耐油型触摸屏，更适用于油污重的工业场合
*注：
1、耐油型是在相应基本型号产品的基础上重新设计上盖和贴膜，增加贴膜背胶宽度， 以达到正面更耐油的目的；
2、TG(P)/TE(P)系列仅支持 X-Net 总线中的 OMMS 方式，即一屏一机、一屏多机通讯；
3、U 盘下载程序功能要求人机界面铭牌上的版本和软件版本为 V2.D.3c 及以上；
4、TG465-MT（P）/UT（P）V3.0 及以上版本支持 RS232/RS485/RS422 接口；
产品说明
1、耐油型触摸屏，更适用于油污重的工业场合
2、1677万色，画质细腻无痕，显示效果媲美液晶显示器
3、下载、启动、运行，三位一体的超高速响应
4、支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度
5、支持BMP、JPEG格式图片显示
6、丰富的立体3D图库，画面更生动
7、灵活的部件选择空间，自定义动画轨迹设计
8、数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式
9、配方数据的存储与双向传送，提高工作效率
产品特点
1. TG765系列老款触摸屏，4.3~15.6英寸，1677万色TFT液晶显示，LED背光
2. ARM9 CPU，400MHz主频，128MB存储容量
3、仅支持 X-Net 总线中的OMMS方式，即一屏一机、一屏多机通讯；
规格参数
型号 | TG765-MT(P) |
产品特性 | |
尺寸 | 7 |
分辨率 | 800*480 |
液晶屏 | TFT液晶显示，LED背光 |
显示颜色 | 1677万色 |
亮度（cd/m2） | 200 |
触摸面板 | 四线电阻式触摸屏 |
液晶寿命 | 50000小时以上，环境温度25℃，24小时运行 |
存储器 | 128MB |

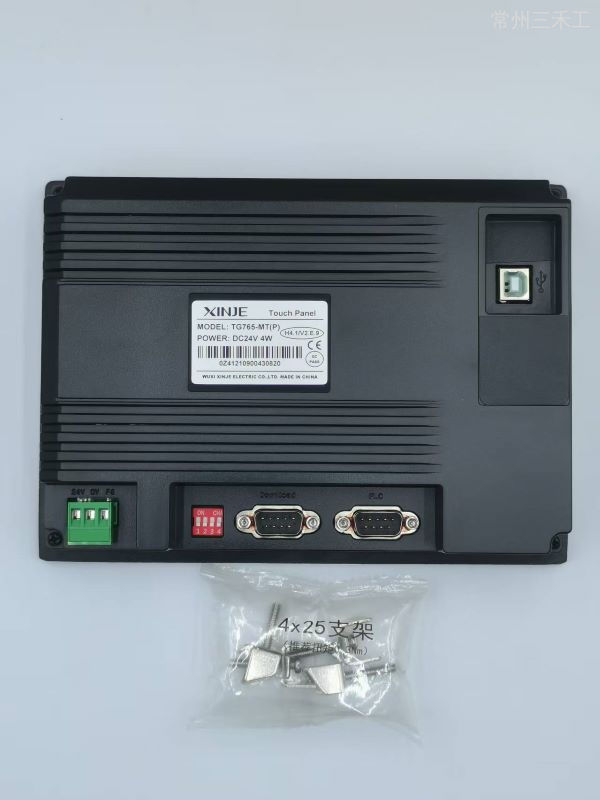

外部接口 | |
PLC口 | RS232/RS422/RS485 |
Download口 | RS232/RS485 |
USB接口1 | USB-B（符合USB2.0规范），USB下载口 |
USB接口2 | 不支持 |
以太网口 | 不支持 |
电气特性 | |
输入电压 | DC24V（电压范围：DC22V~DC26V） |
消耗电流 | 200mA |
允许失电 | 10ms以下（实际失电小于1s） |
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） |
绝缘电阻 | DC500V，10MΩ以上（信号与地间） |
环境 | |
运行温度 | 0℃~50℃ |
存储温度 | -20℃~60℃ |
运行湿度 | 10%RH~90%RH（无凝露） |
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 |
空气 | 无腐蚀性气体 |
冷却方式 | 自然风冷 |
防护等级 | 前面板符合IP65 |
尺寸 | |
外部尺寸（mm） | 200.4*146.9*48.5 |
面板开孔尺寸（mm） | 192.0*138.5 |
注意：以上所有型号标配时钟。
程序下载电缆
型号：JC-UA（方口USB)
外形尺寸图（单位：mm)
TG765-MT(P)/UT(P)：
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
型号说明
规格参数
型号 | TGA62 | TG765 | TG465 |
| TGA62-MT(P) | TG765-MT(P) TG765-UT(P) TG765-XT(P)-C | TG465-MT(P)
| |
产品特性 | |||
尺寸 | 10.1 | 7 | 4.3 |
分辨率 | 800*480 | 800*480 | 480*272 |
液晶屏 | TFT液晶显示，LED背光 | ||
显示颜色 | 1677万色 | ||
亮度（cd/m2） | 200 | ||
触摸面板 | 四线电阻式触摸屏 | ||
液晶寿命 | 50000小时以上，环境温度25℃，24小时运行 | ||
存储器 | 128MB | ||
外部接口 | |||
PLC口 | RS232/RS422/RS485 [TG765-XT(P)-C：RS232] | ||
Download口 | RS232/RS485 [TG765-XT(P)-C、TG465-MT(P)/UT(P)无此口] | ||
USB接口1 | USB-B（符合USB2.0规范），USB下载口 | ||
USB接口2 | USB-A（符合USB2.0规范），U盘口，UT(P)/ET(P)型号支持 | ||
以太网口 | -ET(P)型号支持 | ||
电气特性 | |||
输入电压 | DC24V（电压范围：DC22V~DC26V） | ||
消耗电流 | 270mA | 200mA | 180mA |
允许失电 | 10ms以下（实际失电小于1s） | ||
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | ||
绝缘电阻 | DC500V，10MΩ以上（信号与地间） | ||
环境 | |||
运行温度 | 0℃~50℃ | ||
存储温度 | -20℃~60℃ | ||
运行湿度 | 10%RH~90%RH（无凝露） | ||
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | ||
空气 | 无腐蚀性气体 | ||
冷却方式 | 自然风冷 | ||
防护等级 | 前面板符合IP65 | ||
尺寸 | |||
外部尺寸（mm） | 272.2*191.7*51.2 | 200.4*146.9*48.5 | 152*102*41.8 |
面板开孔尺寸（mm） | 260.2*179.7 | 192.0*138.5 | 144*94 |
注意：以上所有型号标配时钟。
TG系列型号表
信捷 TG 系列触摸屏根据显示尺寸、功能类型的不同，具有如下型号：
显示尺寸 | 4.3〞 | 7〞 | 8〞 | 10.1〞 | 15.6〞 |
金属宽温型 | TGMA63D-MT | ||||
网络型 | TGM465-MT2 TGM465-ET | TGM765S-MT TGM765S-ET | TGM865-ET | TGMA63S-MT TGMA63S-ET | TGMC65-ET |
高亮 显示型 | TGM765L-MT TGM765L-ET | ||||
无边框 内嵌入型 | TGM465B | TGM765B-MT TGM765B-ET | TGMA63B-ET | ||
黑色超薄 | TG765S-MT TG765S-UT TG765S-ET | TGA63S-MT TGA63S-UT TGA63S-ET | |||
灰色超薄 | TG465G-XT TG465G-MT TG465G-UT TG465G-ET | TG765G-MT TG765G-UT TG765G-ET TG765G-ZT TG765G-XT | TGA63G-MT TGA63G-UT TGA63G- ET | ||
通用型 | TG465-MT TG465-UT TG465-ET TG465-MT2 TG465- UT2 | TG765-MT TG765-UT TG765-ET | TG865-MT TG865-ET | TGA62-MT TGA62-ET TGA63-MT TGA63-UT TGA63-ET | TGC65-ET |
耐油型 | TG465-MT(P) TG465-UT(P) | TG765-MT(P) TG765-UT(P) TG765-ET(P) TG765-XT(P) TG765-XT(P)-C | TG865-MT(P) TG865-ET(P) | TGA62-MT(P) TGA62-ET(P) TGA62-UT(P) | |
经济型 | TG465-XT | TG765-XT TG765-XT-C TG765S-XT | |||
X-NET 总线型 | TG765-NT | TG865-NT | TGA63-NT | ||
视觉型 | STG765-ET | STG865-ET STG865-MT(P) | STGC65-ET | ||
CAD 型 | CTG765-ET | CTG865-ET | CTGA62-ET |
（1）STG/CTG 专用型号的人机界面请在订货时说明其功能使用，避免订错货；
（2） 红色标记的型号表示已停产；
（3） TN765-ET 更名为 TG765-NT，TN865-ET 更名为 TG865-NT，TNA63-ET 更名为 TGA63-NT；
（4） TGM 系列、高亮款、超薄款更换面膜，Logo 由 Touchwin 更换成 XINJE。
外形尺寸图（单位：mm)
TG465-MT/UT/ET/XT：
TG465-MT2/UT2：
TG765系列：
TG865系列：
TGA62系列：
TGA63系列：
TGC65系列：
