TS3-1000-E
❤ 收藏

TS3-1000-E

10.1英寸
TS系统屏
9针1口/公座/PLC,9针2口/公座/DOWNLOAD
1口-RS232,1口-RS485,2口-RS232,2口-RS485,2口-RS422,方口USB,数据USB,以太网
多品牌驱动
MODBUS RTU,MODBUS TCP,X-NET(一屏多机),TCP/IP
标配时钟,CSV导入导出,U盘下载程序,网口下载程序

信捷触摸屏,TS3系列10.1寸屏,基于Linux系统,采用Cortex-A8处理器,主频600MHz,内置128MB内存,1677万色,分辨率800*480,2个通讯口,COM1口支持 RS232/RS485,COM2口支持RS232/RS485/RS422,USB-B下载方式,1个USB-A口,支持CSV数据导入导出和U盘下载程序,1个以太网接口,支持MODBUS TCP协议,支持网口下载;
开孔尺寸:192.0*138.5,可垂直安装,使用 Touchwin Pro 软件编辑工程;
*注:USB-A口与USB-B口不可同时使用)

0.00
0.00
¥0.00
重量:0.00KG
数量:
立即购买
加入选型车
商品描述

信捷触摸屏,TS3系列10.1寸屏,基于Linux系统,采用Cortex-A8处理器,主频600MHz,内置128MB内存,1677万色,分辨率800*480,2个通讯口,COM1口支持 RS232/RS485,COM2口支持RS232/RS485/RS422,USB-B下载方式,1个USB-A口,支持CSV数据导入导出和U盘下载程序,1个以太网接口,支持MODBUS TCP协议,支持网口下载;
开孔尺寸:192.0*138.5,可垂直安装,使用 Touchwin Pro 软件编辑工程;
*注:USB-A口与USB-B口不可同时使用)


 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881


TS高端系统触摸屏10.1英寸  TS3-1000-E(带网口)





*注:USB-A口与USB-B口不可同时使用


产品说明


1、1677万色TFT-LCD,高亮屏幕,色彩更饱满,显示效果更逼真;尺寸包含 7″、10.1″;

2、高速A71GHz主频CPU,128MB内存配置,展现出色的数据处理能力,下载速度更快,大幅度提高开机加载速度,减少等待时间、画面跳转,动画效果更佳流畅;

3、超薄机身,时尚外观,安装卡口及背面密封,有效阻止外部灰尘、油污等进入;

4、标配U盘接口,支持连接鼠标、键盘、扫码枪等USB设备;

5、通讯能力升级,能够同时和多家PLC进行多口通讯,RJ45以太网接口,支持与TBOX、西门子S7-1200、S7-200Smart 及其它Modbus-TCP设备通讯,打破传统串口通讯模式,构成开放式的网络结构。


产品特点


1、1677万色显示,支持BMP、JPEG格式图片,色彩更饱满,显示效果更逼真;

2、开关控制、数据动态显示监控、棒状图、数据趋势图、XY趋势图、XY折线图、饼图、报警记录、操作记录等完善控制功能;

3、自定义条件数据采集保存;用户权限设定,多级密码保护机制;

4、在线模拟、离线模拟、数据上传;

5、强大的C语言函数功能块,运算、命令、通讯,无所不能;涵盖TG系列的全部功能。

6、支持自由格式通讯,终端用户自由编写驱动程序。


规格参数


型号

TS3-1000-E

产品特性

尺寸

10.1

分辨率

1024*600

液晶屏

TFT液晶显示,LED背光

显示颜色

1677万色

亮度(cd/m2)

200

触摸面板

四线电阻式触摸屏

液晶寿命

50000小时以上,环境温度25℃,24小时运行

存储器

128MB

外部接口

COM1口

RS232/RS485

COM2口

RS232/RS422/RS485

USB接口1

USB-B(符合USB2.0规范),USB下载口

USB接口2

USB-A(符合USB2.0规范),U盘口

以太网口

-E型号支持

电气特性

输入电压

DC24V(电压范围:DC22V~DC26V)

消耗电流

270mA

允许失电

10ms以下(实际失电小于1s)

抗电压冲击

AC1000V,10mA,小于1分钟(信号与地间)

绝缘电阻

DC500V,10MΩ以上(信号与地间)

环境

运行温度

0℃~50℃

存储温度

-20℃~60℃

运行湿度

10%RH~90%RH(无凝露)

抗干扰能力

干扰电压:1500Vp-p 脉冲周期:1us 持续时间:1分钟

空气

无腐蚀性气体

冷却方式

自然风冷

防护等级

前面板符合IP65

尺寸

外部尺寸(mm)

277.0*191.7*36.6

面板开孔尺寸(mm)

260.2*179.7(±0.5)

注意:以上所有型号标配时钟。


结构说明


程序下载电缆


型号:JC-UA(方口USB)

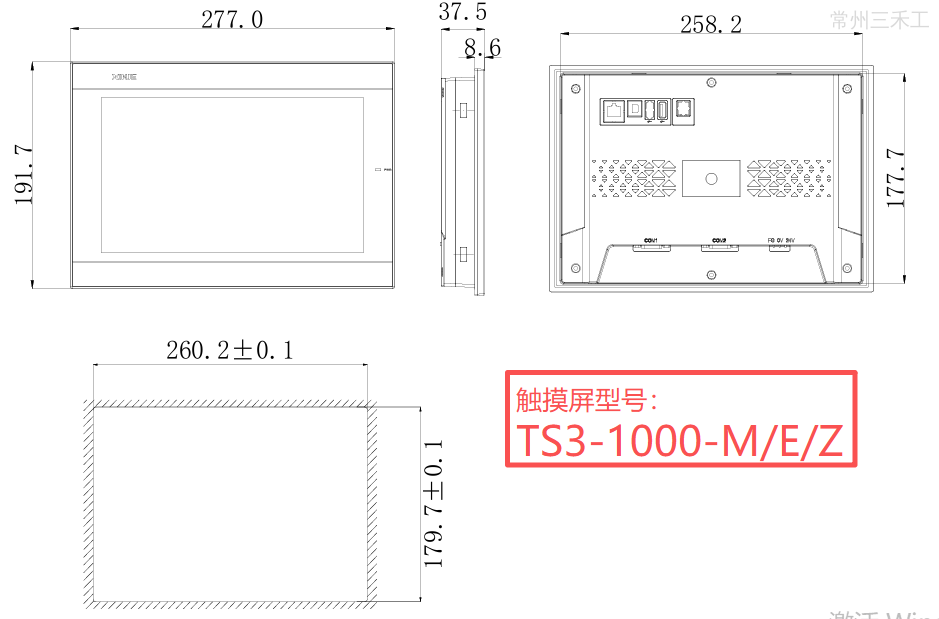

外形尺寸图(单位:mm)


TS-1000系列



 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881





TS3-1000-E 三维图(STP文档)下载
TS3-1000-E CAD图下载


信捷TS3系列触摸屏编辑软件下载


TS系列人机界面用户手册【硬件篇】下载
TS系列人机界面用户手册【通讯篇】    下载
TouchWin Pro编辑软件用户手册下载














更多资料请转至信捷下载中心

信捷下载中心


型号说明



规格参数


型号

TS3-700

TS3-1000

TS3-700-M

TS3-700-E

TS3-1000-M

TS3-1000-E

产品特性

尺寸

7

10.1

分辨率

800*480

1024*600

液晶屏

TFT液晶显示,LED背光

显示颜色

1677万色

亮度(cd/m2)

200

触摸面板

四线电阻式触摸屏

液晶寿命

50000小时以上,环境温度25℃,24小时运行

存储器

128MB

外部接口

COM1口

RS232/RS485

COM2口

RS232/RS422/RS485

USB接口1

USB-B(符合USB2.0规范),USB下载口

USB接口2

USB-A(符合USB2.0规范),U盘口

以太网口

-E型号支持

电气特性

输入电压

DC24V(电压范围:DC22V~DC26V)

消耗电流

200mA

270mA

允许失电

10ms以下(实际失电小于1s)

抗电压冲击

AC1000V,10mA,小于1分钟(信号与地间)

绝缘电阻

DC500V,10MΩ以上(信号与地间)

环境

运行温度

0℃~50℃

存储温度

-20℃~60℃

运行湿度

10%RH~90%RH(无凝露)

抗干扰能力

干扰电压:1500Vp-p 脉冲周期:1us 持续时间:1分钟

空气

无腐蚀性气体

冷却方式

自然风冷

防护等级

前面板符合IP65

尺寸

外部尺寸(mm)

206.0*147.0*35.0

277.0*191.7*36.6

面板开孔尺寸(mm)

192.3*138.6(±0.5)

260.2*179.7(±0.5)

注意:以上所有型号标配时钟。



产品外形尺寸图(单位:mm)

TS-700系列

TS-1000系列
