ZG/ZP 系列一体机扩展 BD 板，3 路 0-10V 或 0~5V 电压输入，12BIT；3 路 PT100 测温输 入，-100 度～+500 度，0.1 度分辨率；
ZP/ZG一体机系列模拟量扩展模块 Z-3AD3PT-BD
产品特点
ZG3/ZGM系列一体机专用扩展BD板
支持12bit模拟量输入，电压或电流模式可选
支持PT100铂热电阻（2线制）输入，精度0.1℃
支持10bit模拟量输出，电流模式
支持20bit电压信号0~10mV
支持1路RS232或1路RS485通讯
直接安装在整体式控制器背面，不占用多余空间
型号一览表
型 号
功 能

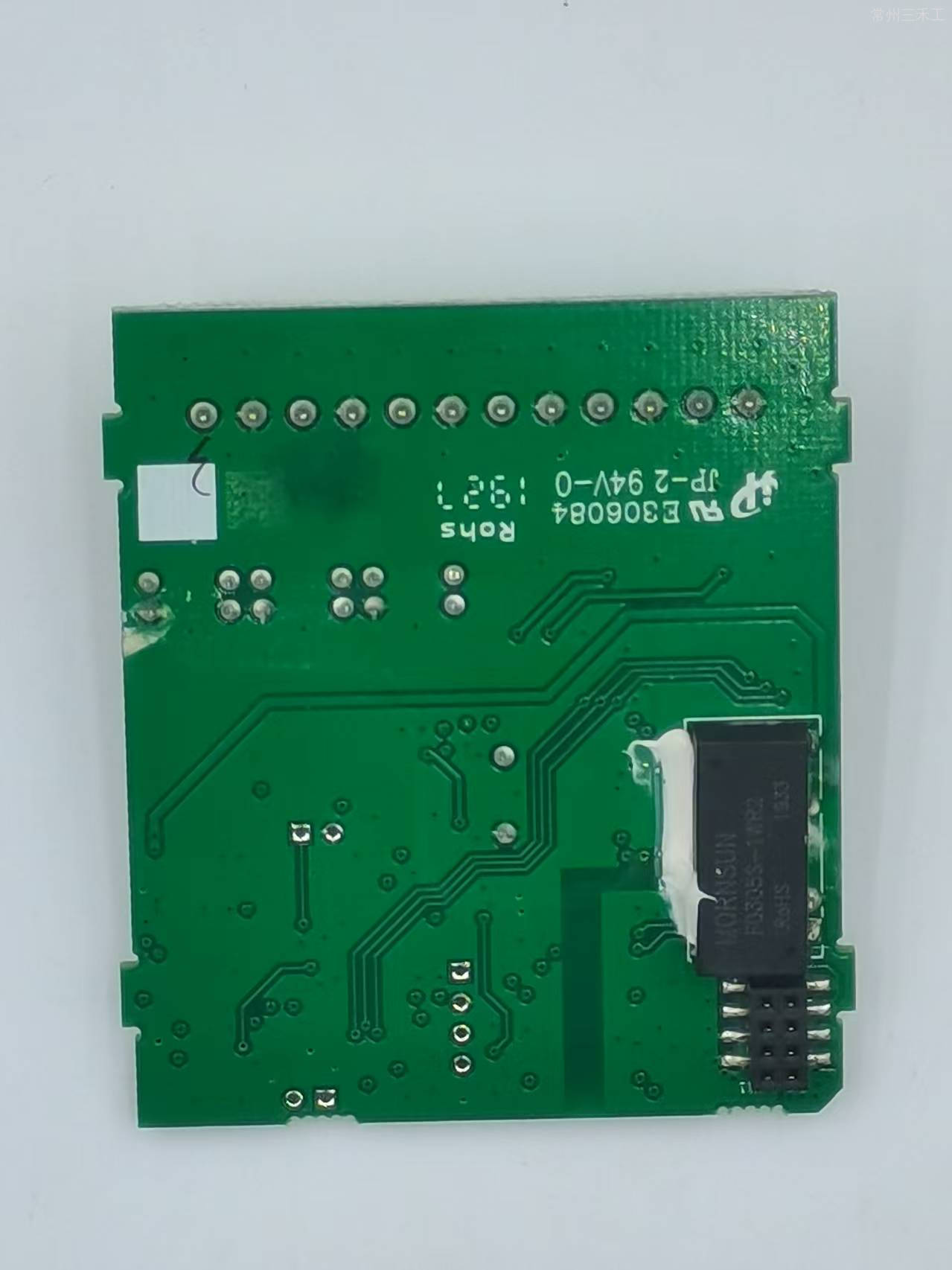

Z-3AD3PT-BD
3通道12位高精度模拟量电压输入，电压0~10V、0~5V可选。
3通道铂金测温电阻体（Pt100 2线式）温度传感器模拟输入，-100~500℃。
Z-4AD2DA-A-BD
4通道12位高精度模拟量电流输入，0~20mA、4~20mA可选；
2通道10位高精度模拟量电流输出，0~20mA、4~20mA可选；
Z-1WT-BD
1路20位高精度电压信号输入，可采集0~10mV的电压信号
Z-2WT-BD
2路20位高精度电压信号输入，可采集0~10mV的电压信号
Z-NES-BD
1路RS232或1路RS485通讯，两种通讯不能同时使用
基本规格
1、Z-4AD2DA-A-BD规格表
项目
电流输入
电流输出
模拟量输入范围
0~20mA、4~20Ma
（输入电阻125Ω）
-
模拟量输出范围
DC0~20mA、4~20mA
（外部负载电阻小于500Ω）
分辨率
1/4095（12Bit）；转换数据以16进制形式存入PLC（12Bit）
1/1023（10Bit）；转换数据以16进制形式存入PLC
数字输入范围
12位二进制数（0~4095）
数字输出范围
10位二进制数（0~1023）
综合精确度
满刻度的±0.8%
转换时间
1ms/1通道
绝缘
输入输出的各个通道之间没有绝缘，与一体机内部电路之间是绝缘的
点数占用
0点（因为是通过数据寄存器操作的，所以不受主PLC的标准最大控制点数的限制。）
2、Z-3AD3PT-BD规格表
电压输入
温度输入
0～5V、0～10V（输入电阻13.3kΩ）
铂电阻 Pt100（2 线制）
温度测量范围
-100~500℃
1/4096（12Bit）；转换数据以16进制形式存入PLC（12Bit）
0.1℃
-1000～5000
3、Z-1WT-BD、Z-2WT-BD规格表
DC0～10mV（传感器2mv/v）
A/D实际分辨率
1/1048575（20Bit）
最大显示分辨率
1/300000
非线性
0.01%F.S
转换速度
150次/秒、300次/秒、450次/秒可选
电源
AC220V±10% 50/60Hz
传感器激励电源
5VDC/120mA，可并联4只350Ω称重传感器；
安装方式
安装在整体式控制器的背面
使用环境
无腐蚀性气体
环境温度
-10℃~50℃
环境湿度
5~95%RH（不可结露）
软件版本
V3.5.2及以上
4、Z-NES-BD
直接安装在ZG或ZP系列整体式控制器的背面
0℃~60℃
5~95%
