MS-220STE-TL70015BZ-411P0

额定功率:11KW

法兰尺寸:220mm

额定转速:1500转

抱闸:带抱闸+Z

电源:三相380V

惯量:中惯量

编码器类型:TL-23位多圈绝对值光电编码器

额定扭矩:70Nm

其它参数:适用DS5驱动

信捷伺服电机，11KW带抱闸 , 70Nm，1500转，AC380V，25.5A，编码器精度23位，防护等级IP65；型号：MS-220STE-TL70015BZ-411P0（信捷11KW中惯量伺服电机），推荐配套驱动DS5C1-411P0-PTA，DS5K1-411P0-PTA。

市场价：￥0.00

价格：￥0.00

会员价格：

普通会员：￥0.00

重量：0.00KG

数量：

立即购买

加入选型车

产品配件

741,12167,1016,663
CPT-ZDL-B-03 ( 3米)
原价：￥0.00
搭配价：￥0

数量
741,12168,1056,1101
CMT-D60-03 ( 3米)
原价：￥0.00
搭配价：￥0

数量

商品描述

信捷伺服电机，11KW带抱闸 , 70Nm，1500转，AC380V，25.5A，编码器精度23位，防护等级IP65；型号：MS-220STE-TL70015BZ-411P0（信捷11KW中惯量伺服电机），推荐配套驱动DS5C1-411P0-PTA，DS5K1-411P0-PTA。

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

MS系列光编多圈绝对值11KW伺服电机

MS-220STE-TL70015BZ-411P0

产品描述

型号：MS-220STE-TL70015BZ-411P0；

推荐驱动：

DS5C1-411P0-PTA（EtherCAT总线型老款）；

DS5K1-411P0-PTA（脉冲标准型新款）；

其他适用驱动：

DS5E-411P0-PTA(X-NET总线型)；

DS5C-411P0-PTA（EtherCAT总线型老款）；

规格参数

电机型号	MS-220STE-TL70015BZ-411P0
电机代码	916A
电压等级	三相380V
额定功率[kW]	11kW
额定电流[A]	25.5A
额定转速[rpm]	1500
最高转速[rpm]	2300
额定转矩【Nm】	70【Nm】
最大转矩【Nm】	175【Nm】
转子惯量[10^-7kg.m²]	142817
惯量类型	中惯量
推荐转子惯量比	10
电气常数τe(ms)	17.498
机械常数τm(ms)	1.098
反电势常数Ke(mV/rpm)	252
转矩常数Kt(Nm/A)	2.745
极对数	4
编码器位数	23 位
编码器种类	光电编码器
电机绝缘等级	ClassF(155℃)
防护等级	IP65
环境温度	-15℃～+40℃
环境湿度	相对湿度<90%(不结露)
是否带抱闸	带
抱闸线圈功率【W】
抱闸线圈电流【A】
静摩擦转矩【Nm】

MS系列T/N曲线

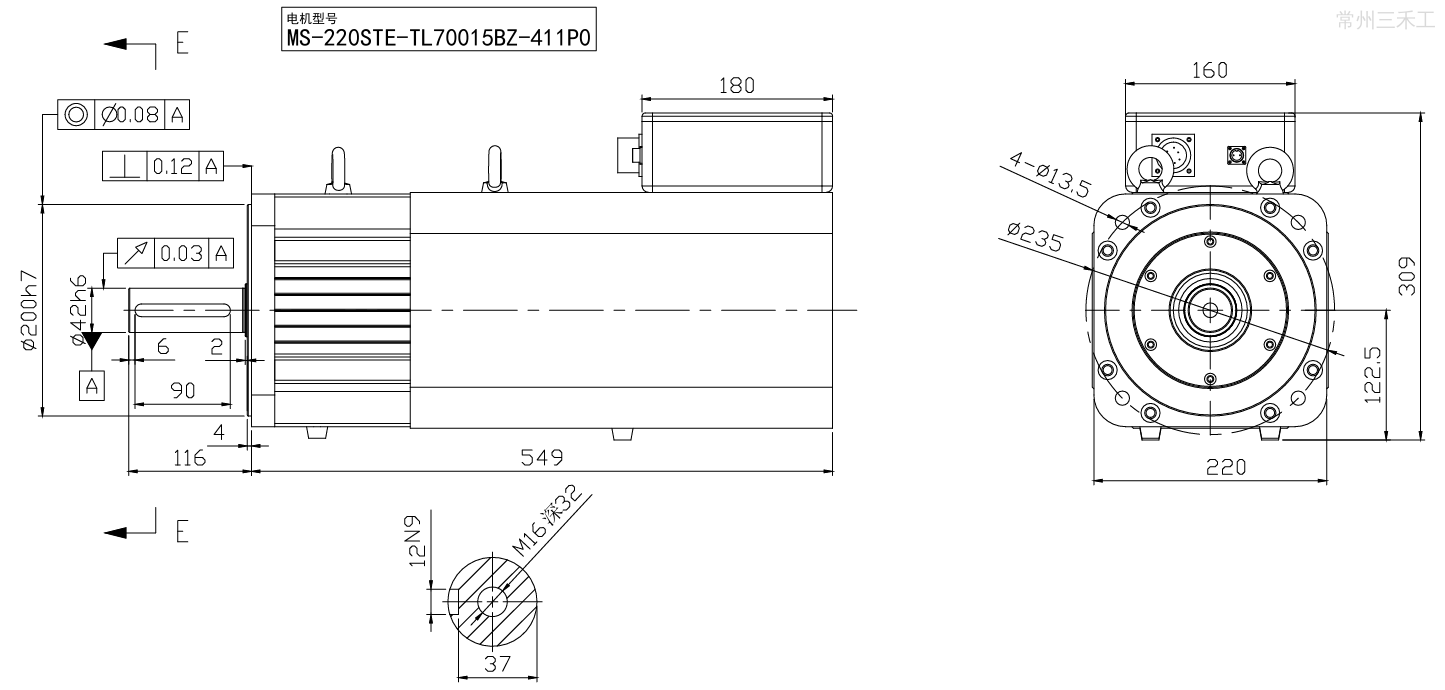

外形尺寸图（单位：mm）

MS-220STE-TL70015BZ-411P0

LA=549

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

电机

可以配套的驱动器

配套电缆

类型

编码器电缆

(03表示3米）

动力电缆

(03表示3米）

可以订购的标准长度

MS-220STE-TL70015BZ-411P0

高柔

2米，3米，5米，6米，8米

10米，12米，16米，20米

25米，30米

更多资料请转至信捷下载中心

信捷下载中心

MS-220STE-TL70015BZ-411P0 三维图	暂缺
MS-220STE-TL70015BZ-411P0 CAD图	暂缺

更多资料请转至信捷下载中心

信捷下载中心

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

命名规则

惯量类别	5G
机座号	220
油封	空	不带油封（130ST及以上标配油封，型号没有E）
油封	E	带油封（仅60ST、80ST系列带油封的型号命名有区分）
反馈元件	CS	单圈17bit磁编绝对值电机
	CM	多圈17bit磁编绝对值电机
	TL	多圈23bit光编绝对值电机
额定转矩（N.m）	480	48.0
	960	96.0
	1400	140.0
额定转速（rpm）	15	1500
轴承键	A	无键
轴承键	B	带键
失电制动器	空	无失电制动器
失电制动器	Z	带失电制动器
电压等级	2	220V级
电压等级	4	380V级
功率（KW）	11P0	11
	15P0	15
	22P0	22
设计序号	S01	序列1

规格参数

电压等级		三相380V
电机型号 MS		-220ST		5G-220ST
		TL70015B□	TL96015B□	CS/CM140015B□	TL140015B□
		411P0	415P0	422P0	422P0
电机代码		916A	916B	516C	916C
额定功率（KW）		11	15	22	22
额定电流[mA]		25500	35000	45000	45000
额定转速[RPM]		1500	1500	1500	1500
最高转速[RPM]		2300	2200	1900	1900
额定转矩[Nm]		70	96	140	140
最大转矩[Nm]		175	240	280	280
转子惯量[10^-7kg.m²]		120270	192000	208330	208330
惯量类型		-	-	中	中
极对数		4	4	5	5
编码器位数		23	23	17	23
编码器种类		光	光	磁	光
电机绝缘等级		ClassF(155℃)
防护等级		IP65
使用环境	环境温度	-15℃～+40℃
使用环境	环境湿度	相对湿度<90%(不结露)

外形尺寸图（单位：mm）
