  • XD3-22T4TC-E
    ❤ 收藏

  • XD3-22T4TC-E

    22点8入14出
    晶体管-T
    232-COM1,232-COM2,485
    自由通讯,MODBUS RTU
    AC220V
    NPN
    脉冲2轴
    本体带4路TC
    2路
    小型PLC-XD系列
    XD3

    信捷XD系列PLC主机，主机8入/14出，晶体管输出；供电电源AC100～240V，2路AB相高速计数（10K)，2路高速脉冲；4 路热电偶信号输入（K型中，0-600℃）；2个RS232，1个RS485;支持NPN型；不可外接BD板、右扩展模块及左扩展ED模块；


    • ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.00KG
    • 数量：
商品描述

信捷XD系列PLC主机，主机8入/14出，晶体管输出；供电电源AC100～240V，2路AB相高速计数（10K)，2路高速脉冲；4 路热电偶信号输入（K型中，0-600℃）；2个RS232，1个RS485;支持NPN型；不可外接BD板、右扩展模块及左扩展ED模块；


 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

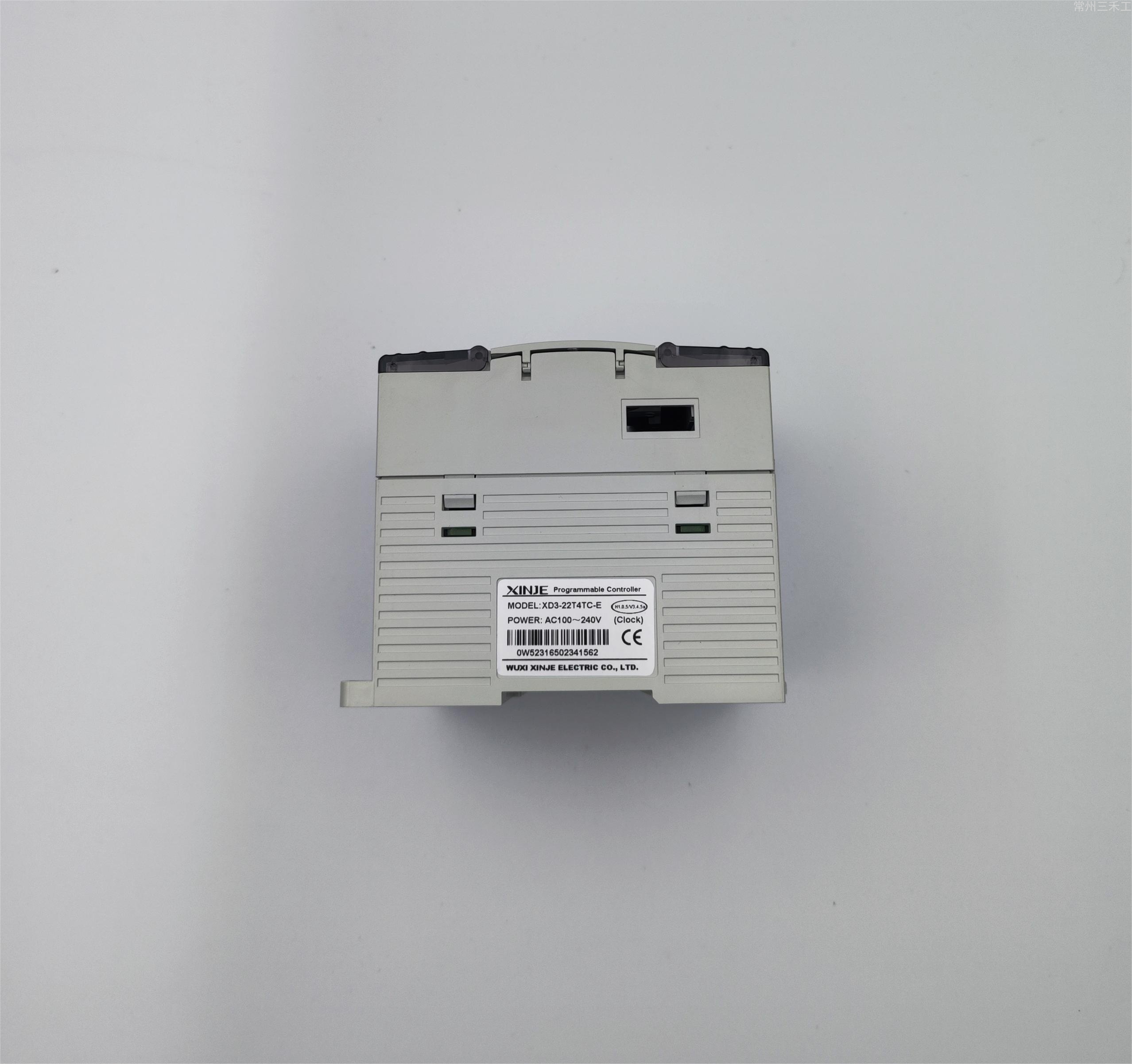

XD3系列PLC本体  XD3-22T4TC-E

实物与参照图结构相同，尺寸相同，仅标识有区别。

产品简介

型号：XD3-22T4TC-E

  • 主机8入/14出，晶体管输出；供电电源AC100～240V，2路AB相高速计数（10K)，2路高速脉冲；4 路热电偶信号输入（K型中，0-600℃）；

  • 2个RS232，1个RS485;支持NPN型；不可外接BD板、右扩展模块及左扩展ED模块；


产品特点


  • XD3系列特殊机型，集逻辑控制，热电偶输入于一体。

  • 开关量输入：8点（NPN型光耦隔离）、开关量输出：14点（晶体管型）

  • 热电偶信号输入：4点

  • 电源规格：AC220V

  • 支持2路AB相输入

  • 支持2路高速计数（10KHz）

  • 支持MODBUS、X-NET通讯

  • 性价比高，大幅度节省了空间


结构组成

型号：XD3-22T4TC-E





通讯接口与协议

型号：XD3-22T4TC-E



接口位置通讯类型通讯协议备注
COM0RS232口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET
4: RXD  5:TxD    8:GND ；  可用于程序上下载、触摸屏的连接。
COM1RS232口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET4: RXD  5:TxD    8:GND ；  可用于程序上下载、触摸屏的连接。
COM2RS485口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NETA为RS485+     B为RS485-




端子排列图

型号：XD3-22T4TC-E




PLC输入接线

1.PLC输入内部原理图


2.开关按钮接线图示例


3.接近开关接线示例


PLC输出接线

1.普通负载接线示例


2.脉冲输出口接伺服或步进驱动器接线示例



功能配置表



基本规格






性能规格


项 目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.02~0.05us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

256KB；

I/O

点数

※2

总点数

22点

输入

点数

8点  X0~X7

输出

点数

14点  Y0~Y15

内部线圈（X）※3

X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈

（M、HM）

11008点

M0~M7999【HM0~HM959】※5

特殊用※6  M0~SM2047

流程（S）

1152点

S0~S1023【HS0~HS127】

定时器（T）

点数

712点

T0~T575【HT0~HT95】

规格

100ms定时器：设置时间0.1~3276.7秒

10ms定时器：设置时间0.01~327.67秒

1ms定时器：设置时间0.001~32.767秒

计数器（C）

点数

712点

C0~C575【HC0~HC95】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

11048字

D0~D7999【HD0~HD999】※5

特殊用※6  SD0~SD2047

FlashROM寄存器

（FD）

8144字

FD0~FD6143

特殊用※6  SFD0~SFD1999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查




模拟量输入规格


外观尺寸图（单位：mm）


型号：XD3-22T4TC-E













 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881








XD_XL系列PLC用户手册【基本指令篇】下载
XD_XL系列PLC用户手册【定位控制篇】下载
XD_XL系列PLC用户手册【硬件篇】下载





更多资料请转至信捷下载中心

信捷下载中心



XD3-22T4TC-E  三维图 (STP文档）下载
XD3-22T4TC-E  CAD图下载






XD系列PLC编程软件下载




程序下载电缆


1、RS232下载口（COM1）

PLC程序下载，需要使用XVP串口线。对于没有串口的电脑，另外还需要使用USB转COM工具，信捷有专用产品提供。

+
  XVP通讯线USB-COM


2、USB下载口

型号：JC-UA（方口USB)







型号一览表


型号

输入点数

（DC24V）

输出点数

（R，T）

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器混合输出

继电器输出

晶体管输出

晶体管继电器混合输出

NPN型

XD3E-24R-E

XD3E-24T-E

-

-

-

-

14点

10点

XD3E-30R-E

XD3E-30T-E

-

-

-

-

16点

14点

XD3E-48R-E

XD3E-48T-E

-

-

-

-

28点

20点

XD3E-60R-E

XD3E-60T-E


-

-

-

36点

24点

PNP型

-

-

-

XD3E-30PR-C

XD3E-30PT-C

-

16点

14点

-

-

-

XD3E-48PR-C

-

-

28点

20点

-

-

-

-

XD3E-60PT-C

-

36点

24点



功能配置一览表


系列及点数 USB 口232 口 485 口以太网口 扩展模块扩展BD板左扩展ED 模块高速计数路数单相/AB脉冲输出路数外部中断
OC 模式差分模式普通差分
XD3E-24×1
1210个
1个1个3
×2×10
XD3E-30×11210个1个1个3×2×10
XD3E-48×11210个2个1个3×2×10
XD3E-60×11210个2个1个3×2×10




性能规格


项 目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.01~0.03us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

256KB；

I/O

点数

※2

总点数

16点

24点

30点

48点

60点

输入

点数

8点

X0~X7

14点

X0~X15

16点

X0~X17

28点X0~X33

36点X0~X43

输出

点数

8点

Y0~Y7

10点

Y0~Y11

14点

Y0~Y15

20点Y0~Y21

24点Y0~Y27

内部线圈（X）※3

1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈

（M、HM）

11008点

M0~M7999【HM0~HM959】※5

特殊用※6  M0~SM2047

流程（S）

1152点

S0~S1023【HS0~HS127】

定时器（T）

点数

672点

T0~T575【HT0~HT95】

规格

100ms定时器：设置时间0.1~3276.7秒

10ms定时器：设置时间0.01~327.67秒

1ms定时器：设置时间0.001~32.767秒

计数器（C）

点数

672点

C0~C575【HC0~HC95】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

11048字

D0~D7999【HD0~HD999】※5

特殊用※6  SD0~SD2047

FlashROM寄存器

（FD）

8144字

FD0~FD6143

特殊用※6  SFD0~SFD1999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。
