商品描述
信捷XF系列PLC扩展模块，数字量扩展模块，扩展8点继电器输出，正负逻辑可设，供电电源DC24V；

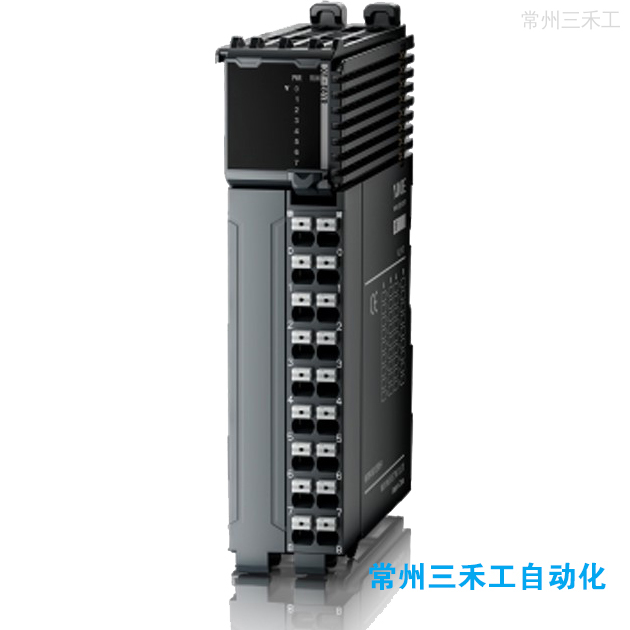

XF系列PLC 数字量扩展模块 XF-E8YR
产品特点
XF-E8YR 为 XF 系列继电器输出模块，供电电源DC24V，适配 XSF 系列 CPU 单元和 LF 系列通信耦合器单元。
8通道数字量输出；
继电器输出；
24mm 宽度设计。

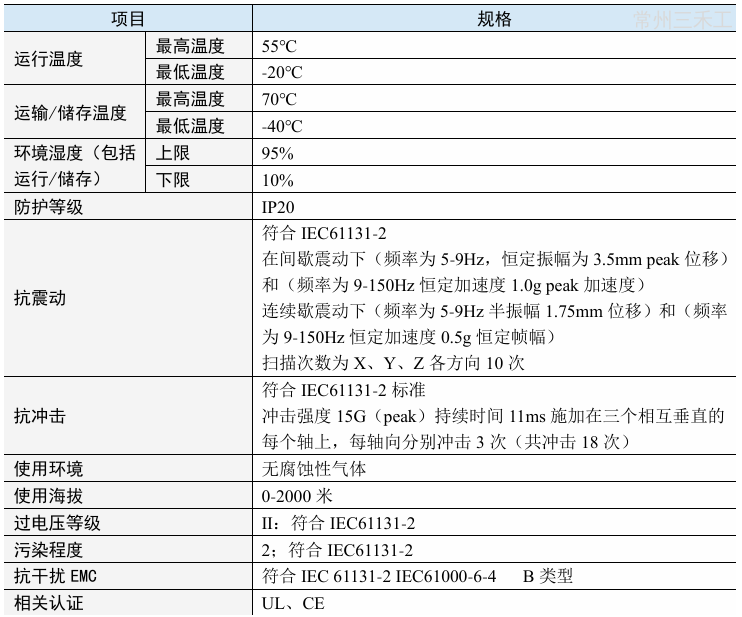

基本规格
| XF-E8YR | ||
| 项目 | 规格 | |
| 运行温度 | 最高温度 | 55℃ |
| 最低温度 | -20℃ | |
| 运输/储存温度 | 最高温度 | 70℃ |
| 最低温度 | -40℃ | |
环境湿度 （包括运行/储存） | 上限 | 95% |
| 下限 | 10% | |
| 防护等级 | IP20 | |
| 抗震动 | 符合IEC61131-2 在间歇震动下（频率为5-9Hz，恒定振幅为3.5mm peak位 移）和（频率为9-150Hz恒定加速度1.0g peak 加速度） 连续歇震动下（频率为5-9Hz半振幅1.75mm位移）和（频率 为9-150Hz 恒定加速度0.5g 恒定帧幅） 扫描次数为X、Y、Z各方向10次 | |
| 抗冲击 | 符合IEC61131-2 标准 冲击强度15G（peak）持续时间11ms施加在三个相互垂直的 每个轴上，每轴向分别冲击3次（共冲击18 次） | |
| 使用环境 | 无腐蚀性气体 | |
| 使用海拔 | 0-2000米 | |
| 过电压等级 | Ⅱ：符合IEC61131-2 | |
| 污染程度 | 2；符合IEC61131-2 | |
| 抗干扰 EMC | 符合IEC 61131-2 IEC61000-6-4 B类型 | |
| 相关认证 | UL、CE | |

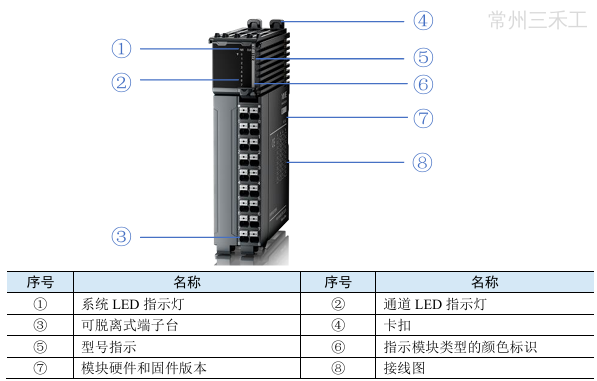

XF-E8YR模块结构说明

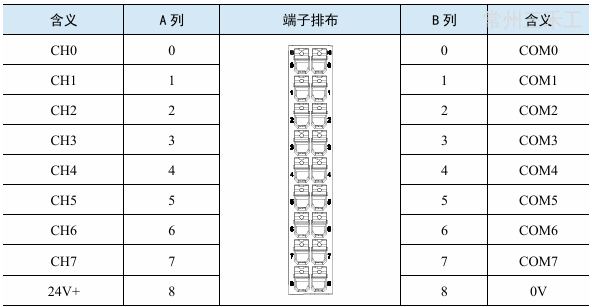

端子定义

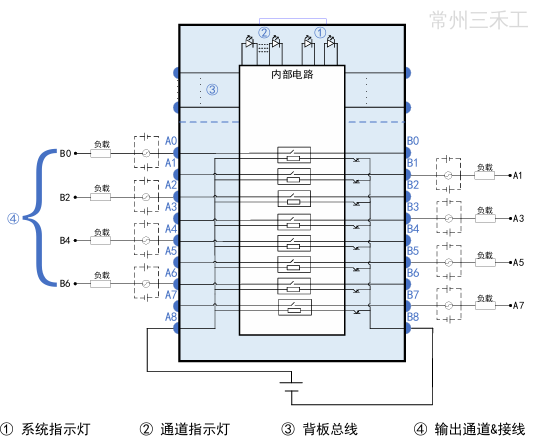

外部接线

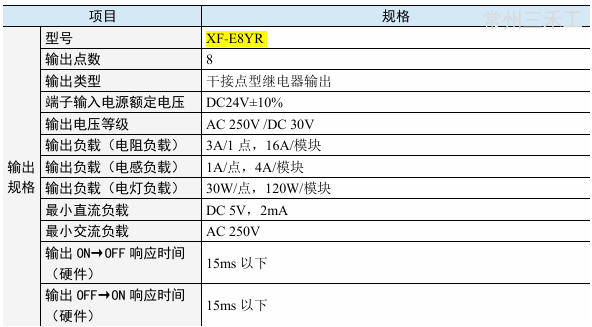

技术规格
| XF-E8YR | ||
| 项目 | 规格 | |
| 输出规格 | 输出点数 | 8 |
| 输出类型 | 干接点型继电器输出 | |
| 端子输入电源额定电压 | DC24V±10% | |
| 输出电压等级 | AC 250V /DC 30V | |
| 输出负载（电阻负载） | 3A/1点，16A/模块 | |
| 输出负载（电感负载） | 1A/点，4A/模块 | |
| 输出负载（电灯负载） | 30W/点，120W/模块 | |
| 最小直流负载 | DC 5V，2mA | |
| 最小交流负载 | AC 250V | |
| 输出降额 | 在55℃工作时降额50%（同时ON的输出电流不超过1A）， 或输出点全ON 时降额10℃ | |
输出ON→OFF 响应时间（硬件） | 15ms以下 | |
输出OFF→ON 响应时间（硬件） | 15ms以下 | |
| 模块规格 | 公共端方式 | 1点1个公共端，共8个公共端（8路COM隔离） |
| 绝缘方式 | 继电器隔离 | |
| 模块功耗 | 0.6W（内部背板）+1.6W（外部输入） | |
| 模块重量 | 120g | |
| 含包装尺寸 | ||

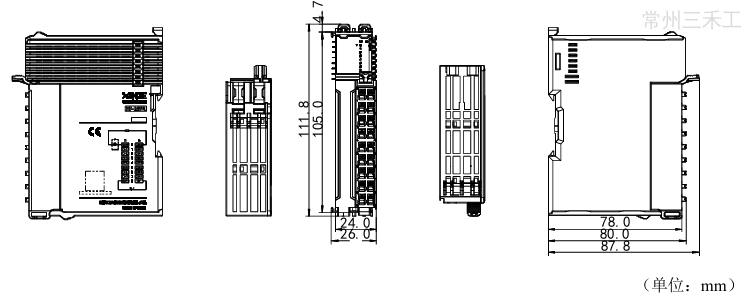

外观尺寸图（单位：mm）
型号：XF-E8YR
