XF-E2HSP 信捷XF系列PLC扩展模块脉冲输出模块扩展模块

选型支持与报价：18115003881

首页 ⊙ PLC ⊙ CODESYS系列 ⊙ XSF ⊙ XF扩展模块 ⊙ XF扩展模块 ⊙ XF-E2HSP

商品描述

信捷XF系列PLC扩展模块,脉冲输出扩展模块,支持2通道脉冲功能，可选择输出脉冲加方向、AB相1倍频或CW/CCW模式，最大频率支持200kHz；每个通道包含4路数字量输入（双极性）端子和1路数字量输出(NPN)端子，4路数字量输入端子（双极性）可用作正负限位、原点、急停，或配置为普通输入端子；

XF系列PLC 脉冲输出扩展模块 XF-E2HSP

产品特点

基本规格

XF-E2HSP
项目		规格
运行温度	最高温度	55℃
	最低温度	-20℃
运输/储存温度	最高温度	70℃
	最低温度	-40℃
环境湿度（包括运行/储存）	上限	95%
	下限	10%
防护等级		IP20
抗震动		符合IEC61131-2 在间歇震动下（频率为5-9Hz，恒定振幅为3.5mm peak位移）和（频率为9-150Hz恒定加速度1.0g peak 加速度）连续歇震动下（频率为5-9Hz半振幅1.75mm位移）和（频率为9-150Hz 恒定加速度0.5g 恒定帧幅）扫描次数为X、Y、Z各方向10次
抗冲击		符合IEC61131-2 标准冲击强度15G（peak）持续时间11ms施加在三个相互垂直的每个轴上，每轴向分别冲击3次（共冲击18 次）
使用环境		无腐蚀性气体
使用海拔		0-2000米
过电压等级		Ⅱ：符合IEC61131-2
污染程度		2；符合IEC61131-2
抗干扰 EMC		符合IEC 61131-2 IEC61000-6-4 B类型
相关认证		CE

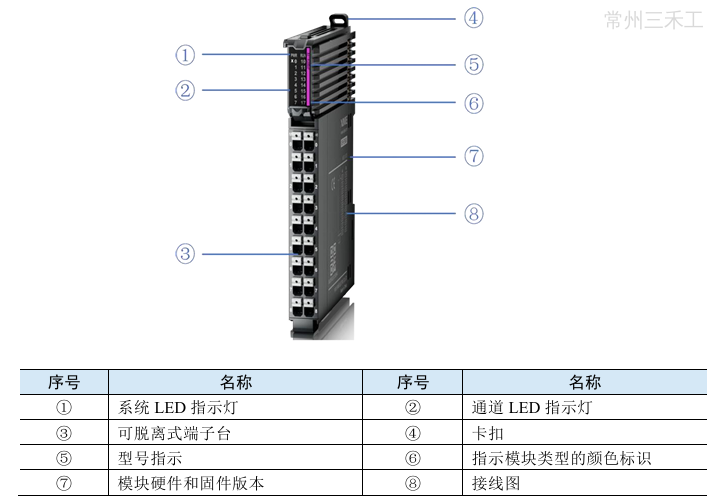

XF-E2HSP模块结构说明

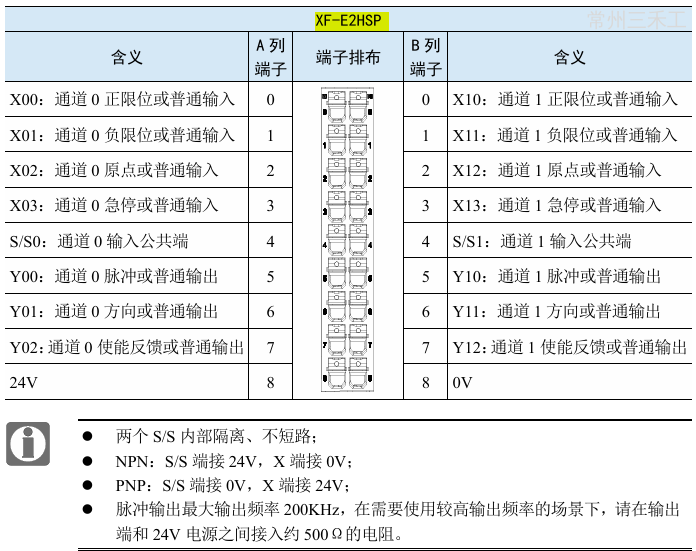

端子定义

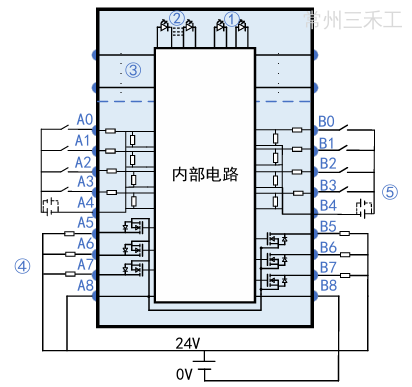

外部接线

技术规格

XF-E2HSP

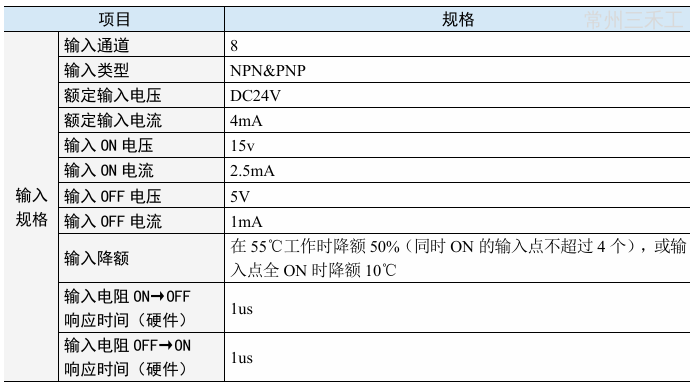

项目		规格
输入规格	输入通道	8
	输入类型	NPN&PNP
	额定输入电压	DC24V
	额定输入电流	6mA
	输入 ON 电压	15v
	输入 ON 电流	4.5mA
	输入 OFF 电压	5V
	输入 OFF 电流	1.5mA
	输入降额	在55℃工作时降额50%（同时ON的输入点不超过4个），或输入点全ON时降额10℃
	输入电阻 ON→OFF 响应时间（硬件）	1us
	输入电阻 OFF→ON 响应时间（硬件）	1us
输出规格	输出通道	6
	输出类型	晶体管（NPN）
	额定负载电压	DC24V(DC21.6V～26.4V)
	最大负载电流	0.5A/1 点
	浪涌电流保护	支持
	OFF 时泄漏电流	0.1mA 以下
	ON 响应时间（硬件）	1us
	OFF 响应时间（硬件）	1us
模块规格	模块功耗	1W（背板总线）+1W（外部输入）
	模块重量	80g

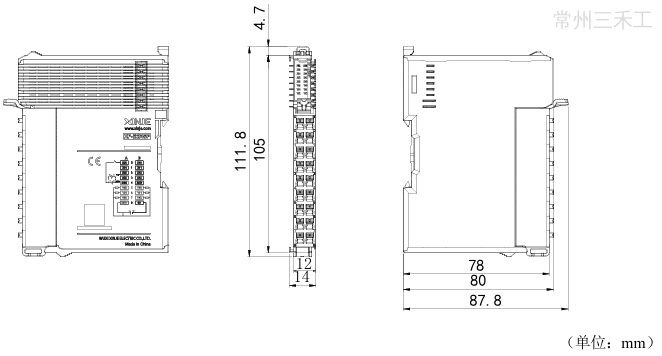

	含包装尺寸
