  • XDME-60T4-E
    ❤ 收藏

  • XDME-60T4-E

    60点36入24出
    晶体管-T
    232-COM1,485,以太网口1,以太网口2
    自由通讯,MODBUS RTU,MODBUS TCP,TCP/IP
    AC220V
    NPN
    脉冲4轴
    4路
    插补功能,随动功能
    本机BD,本机BD2,左扩ED,右扩
    小型PLC-XD系列
    XDME

    信捷XD系列PLC主机，主机36入/24出，晶体管输出；供电电源AC100～240V，4路AB相高速计数，4路高速脉冲（带两轴直线、圆弧插补功能），1个RS232、1个RS485、2个网口；支持以太网通讯；可外接BD板、右扩展模块及左扩展ED模块；

    • ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.00KG
    • 数量：
商品描述

信捷XD系列PLC主机，主机36入/24出，晶体管输出；供电电源AC100～240V，4路AB相高速计数，4路高速脉冲（带两轴直线、圆弧插补功能），1个RS232、1个RS485、2个网口；支持以太网通讯；可外接BD板、右扩展模块及左扩展ED模块；

 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881


XD以太网主机系列  XDME-60T4-E

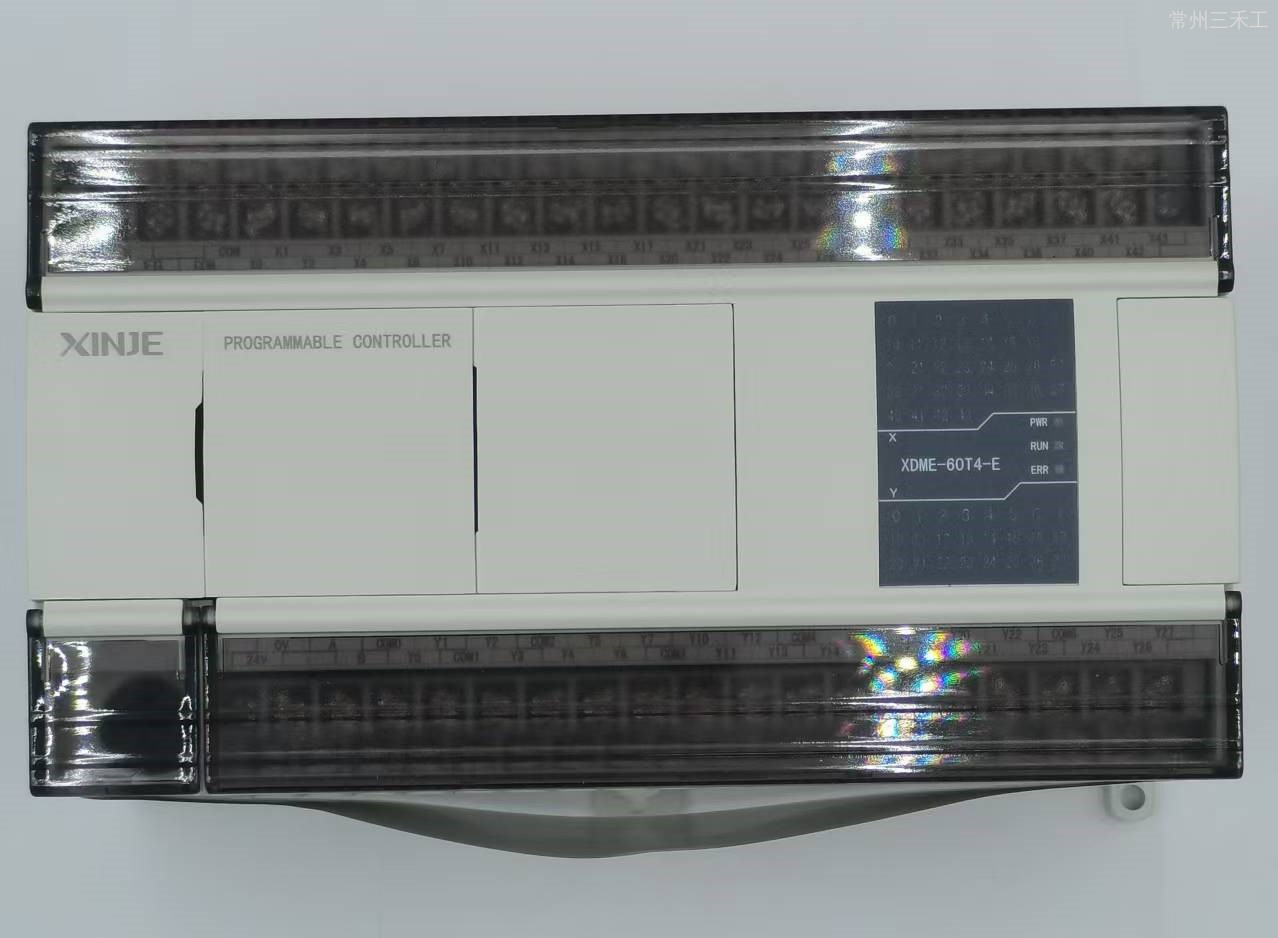

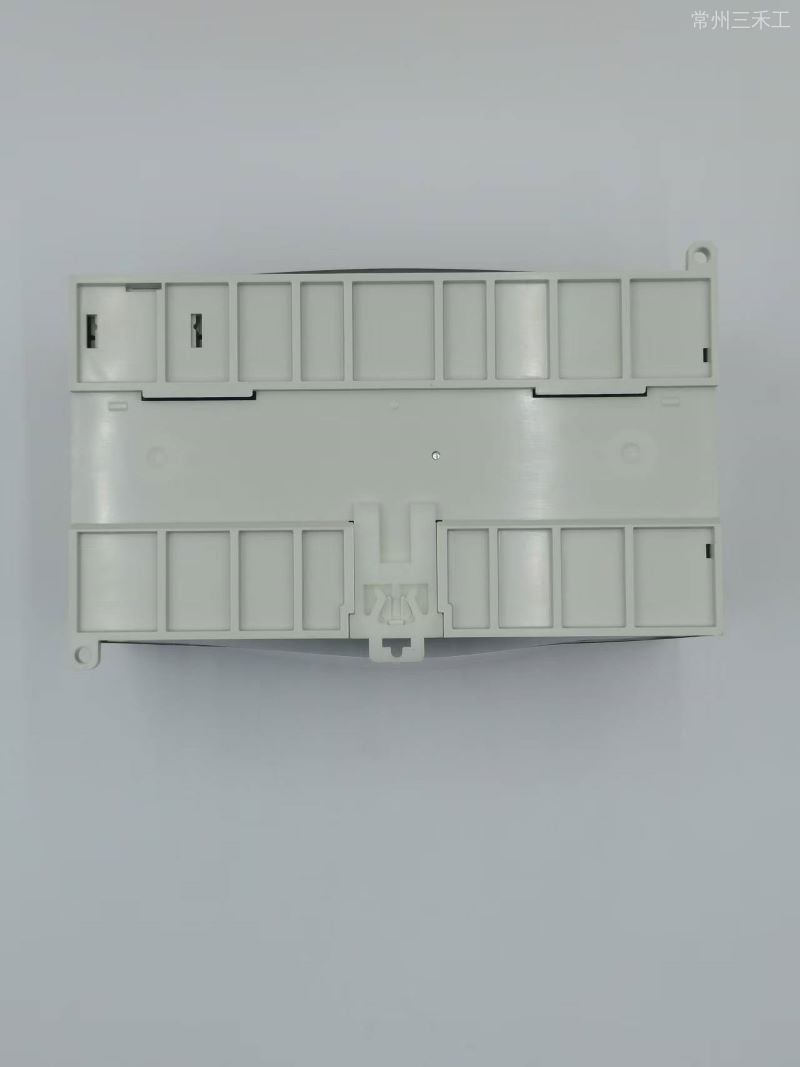

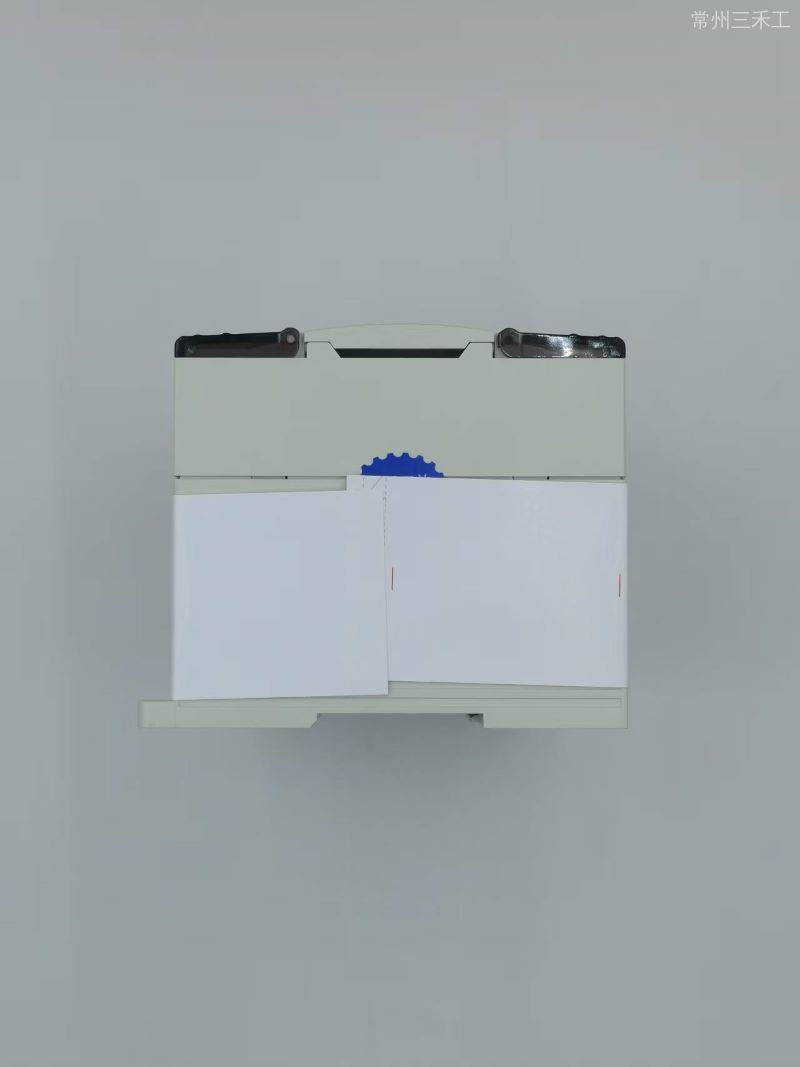

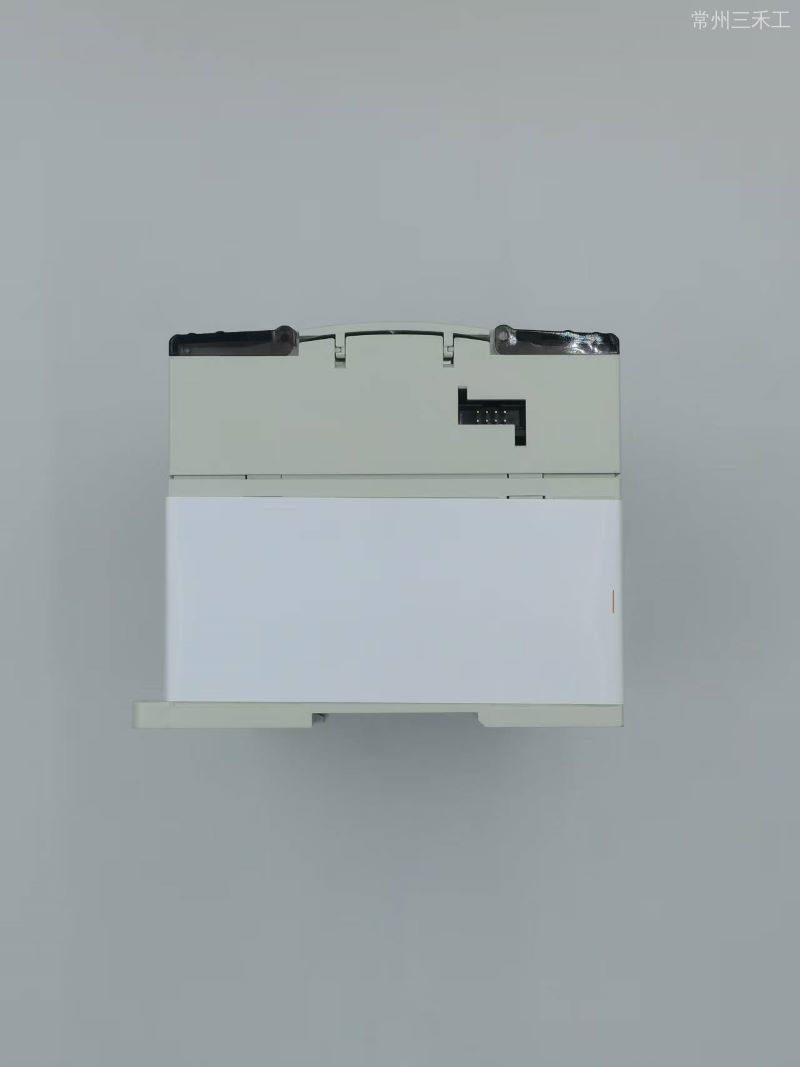

实物与参照图结构相同，尺寸相同，仅标识有区别。



产品简介


型号：XDME-60T4-E

  • 带两轴直线、 圆弧插补功能

  • 支持以太网通讯，6路AB相计数，6路高速脉冲；可外接BD板、右扩展模块及左扩展ED模块；

  • 主机36入/24出，晶体管输出；供电电源AC100～240V，1个RS232、1个RS485、2个网口；


产品特点


  • XDME系列以太网PLC，包含30、60点规格。

  • 兼容XDM的所有功能，带2个以太网口，支持以太网通讯

  • 速度是XC系列的12倍，具备更大的内部资源空间

  • 输入类型：NPN

  • 输出类型：晶体管（T）

  • 电源规格：AC220V

  • 支持X-NET现场总线功能

  • 支持高速计数（高达80KHz）、4~10轴脉冲输出（高达100KHz）、频率测量等特殊功能

  • 标配2个以太网口、1个232口、1个485口

  • 支持1~16个扩展模块、1个扩展ED、1~2个扩展BD

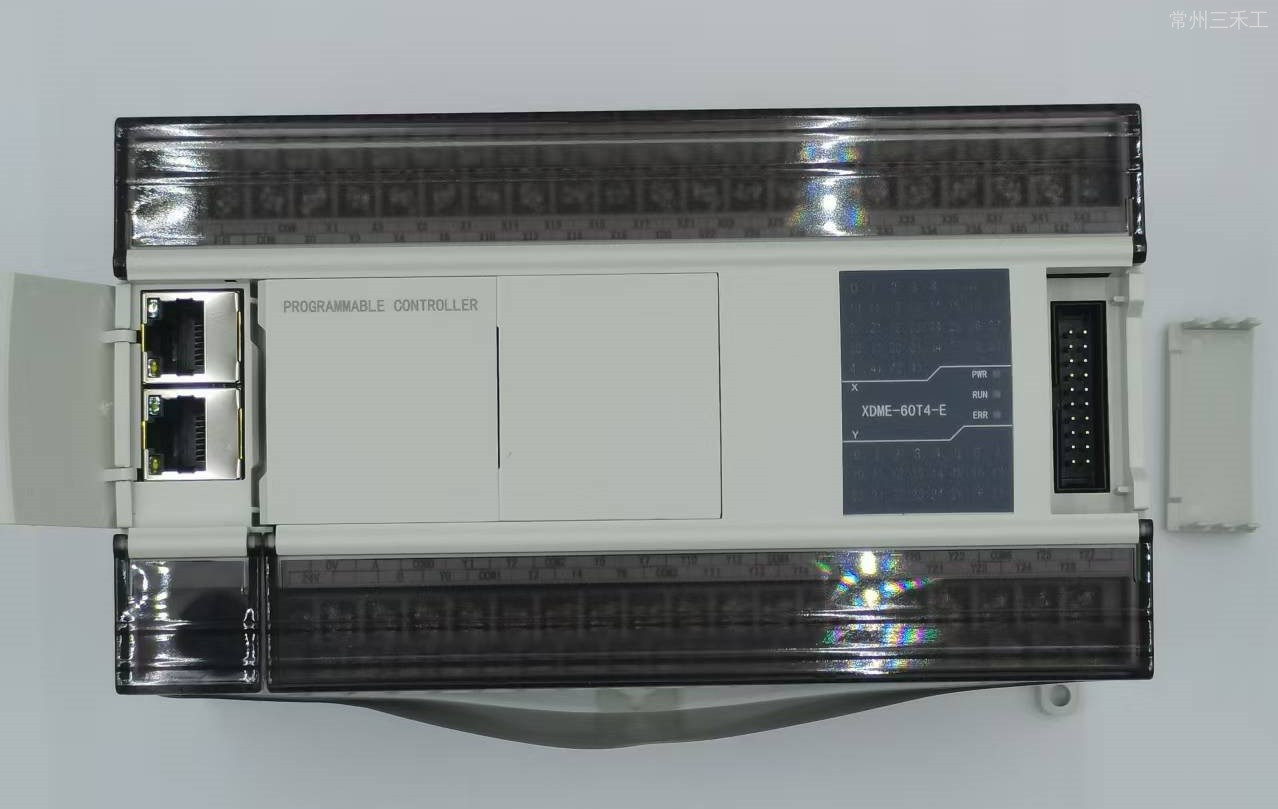

结构组成

型号：XDME-60T4-E




通讯接口与协议

型号：XDME-60T4-E


接口位置通讯类型通讯协议备注
本机RJ45口1EtherNETTCP/IP，MODBUS TCP，自由格式TCP可用于上下载程序、在线监控、远程监控
本机RJ45口2EtherNETTCP/IP，MODBUS TCP，自由格式TCP可用于上下载程序、在线监控、远程监控
本机Mini Din 8针圆口COM1RS232口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET
4: RXD  5:TxD    8:GND ；  可用于程序上下载、触摸屏的连接。
本机AB端子COM2RS485口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NETA为RS485+     B为RS485-
左侧ED扩展口COM3可扩展XD-NES-ED模块，支持RS232 或 RS485MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET
本体BD扩展口COM4

可扩展XD-NS-ED模块，支持RS232或

可扩展XD-NE-ED模块，支持RS485

MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET
本体BD扩展口COM5可扩展XD-NS-ED模块，支持RS232或

可扩展XD-NE-ED模块，支持RS485

MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET

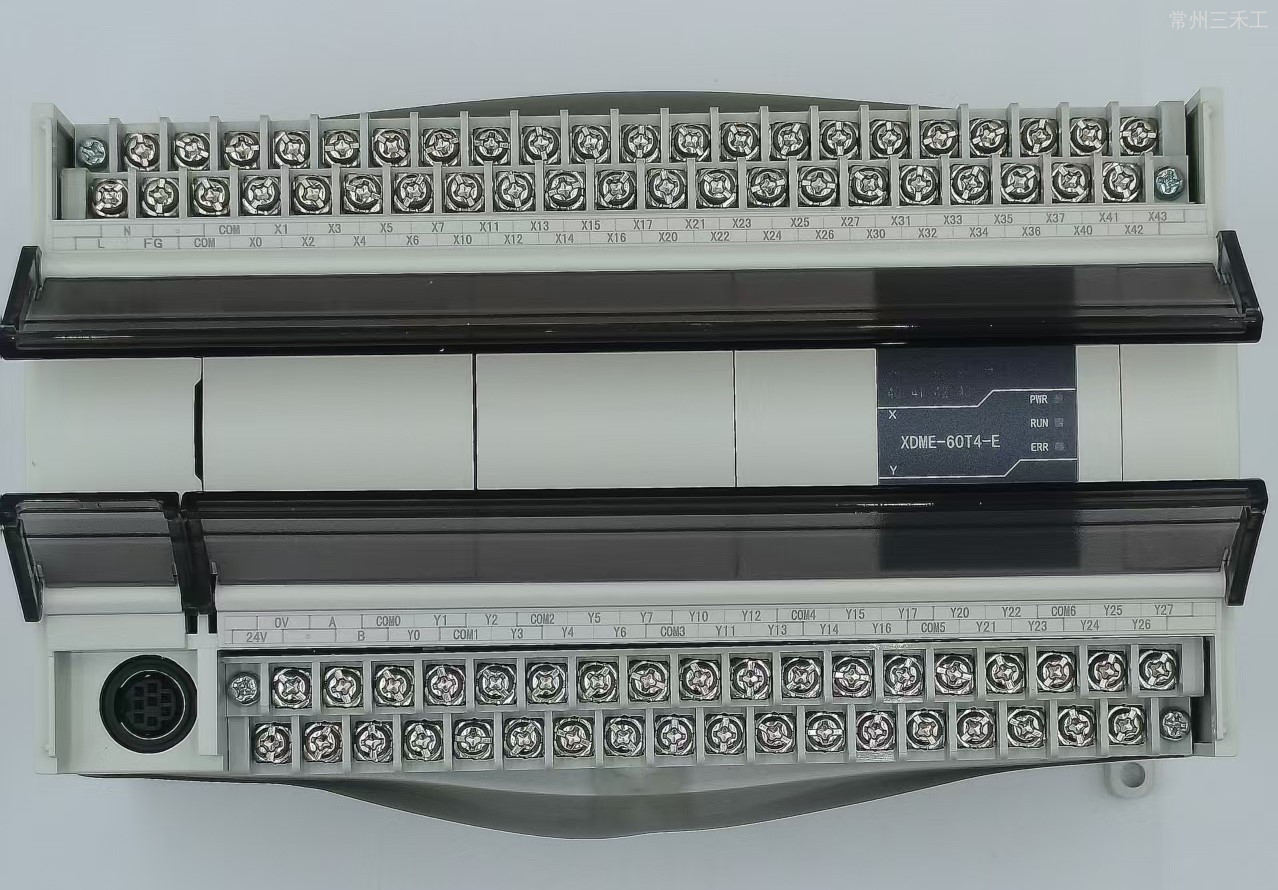

端子排列图

型号：XDME-60T4-E





PLC输入接线

1.PLC输入内部原理图


2.开关按钮接线图示例


3.接近开关接线示例


PLC输出接线

1.普通负载接线示例


2.脉冲输出口接伺服或步进驱动器接线示例




功能配置表


×不支持   √支持


系列及点数 USB口232口 485口以太网口扩展模块扩展BD板高速计数路数单相/AB脉冲输出路数（T型/RT型）外部中断
递增模式AB相
XDME-60T4×112161444
10

注意：所有机型均标配时钟功能。




性能规格


项 目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

256KB；

I/O

点数※2

总点数

60点

输入点数

36点X0~X43

输出点数

24点Y0~Y27

内部线圈（X）※3

1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈

（M、HM）

87000点

M0~M69999【HM0~HM11999】

特殊用  SM0~SM4999

流程（S）

9000点

S0~S7999【HS0~HS999】

定时器（T）

点数

7000点

T0~T4999【HT0~HT1999】

规格

100ms定时器：设置时间0.1~3276.7秒

10ms定时器：设置时间0.01~327.67秒

1ms定时器：设置时间0.001~32.767秒

计数器（C）

点数

7000点

C0~C4999【HC0~HC1999】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

100000字

D0~D69999【HD0~HD24999】※5

特殊用※6  SD0~SD4999

FlashROM寄存器

（FD）

14192字

FD0~FD8191

特殊用※6  SFD0~SFD5999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查


外观尺寸图（单位：mm）

型号：XDME-60T4-E








 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881


XD_XL系列PLC用户手册【基本指令篇】下载
XD_XL系列PLC用户手册【定位控制篇】下载
XD_XL系列PLC用户手册【硬件篇】下载
以太网通讯用户手册    下载







更多资料请转至信捷下载中心

信捷下载中心



XDME-60T4-E  三维图 (STP文档）下载
XDME-60T4-E  CAD图（双网口）下载



XD系列PLC编程软件下载



程序下载电缆


1、RS232下载口（COM1）

PLC程序下载，需要使用XVP串口线。对于没有串口的电脑，另外还需要使用USB转COM工具，信捷有专用产品提供。

+
  XVP通讯线USB-COM


2、普通网线下载










型号一览表


型号

输入点数

（DC24V）

输出点数

（R，T）

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器

混合输出

继电器输出

晶体管输出

晶体管继电器

混合输出

NPN型

-

XDME-30T4-E

-

-

XDME-30T4-C

-

16点

14点

-

XDME-60T4-E

-

-

-

-

36点

24点

-

XDME-60T10-E

-

-

-

-

36点

24点

注意：PNP型PLC可定制。


基本规格


项目

规格

绝缘电压

DC 500V 2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~60℃

环境湿度

5%~95%（无凝露）

USB口

无

PORT1口

RS232，连接上位机、人机界面编程或调试

PORT2口

RS485，连接智能仪表、变频器等

以太网口

RJ45*2，连接上位机、监控，与局域网内的其他设备通讯

安装

可用M3的螺丝固定或直接安装在的导轨上

接地（FG）

第三种接地（不可与强电系统公共接地）


功能配置表

×不支持   √支持



注意：所有机型均标配时钟功能。


性能规格


项目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.01~0.03us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

1MB

I/O

点数

※2

总点数

30点

60点

输入点数

16点X0~X17

36点X0~X43

输出点数

14点Y0~Y15

24点Y0~Y27

内部线圈（X）※3

1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈

（M、HM）

87000点

M0~M69999【HM0~HM11999】

特殊用※6  SM0~SM4999

流程（S）

9000点

S0~S7999【HS0~HS999】

定时器（T）

点数

7000点

T0~T4999【HT0~HT1999】

规格

100ms定时器：设置时间0.1~3276.7秒

10ms定时器：设置时间0.01~327.67秒

1ms定时器：设置时间0.001~32.767秒

计数器（C）

点数

7000点

C0~C4999【HC0~HC1999】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

100000字

D0~D69999※7【HD0~HD24999】

特殊用※6  SD0~SD4999

FlashROM寄存器

（FD）

14192字

FD0~FD8191

特殊用※6  SFD0~SFD5999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅附录1。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。
