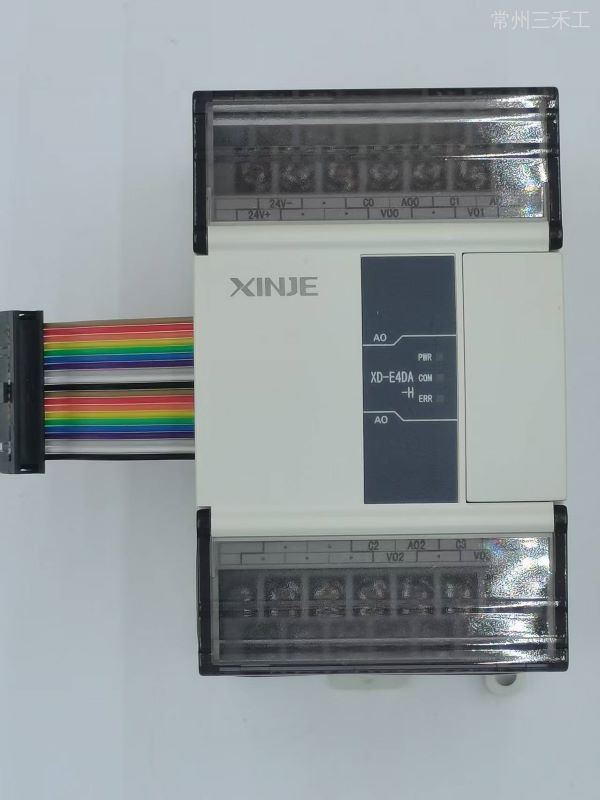

XD系列模拟量扩展模块 XD-E4DA-H

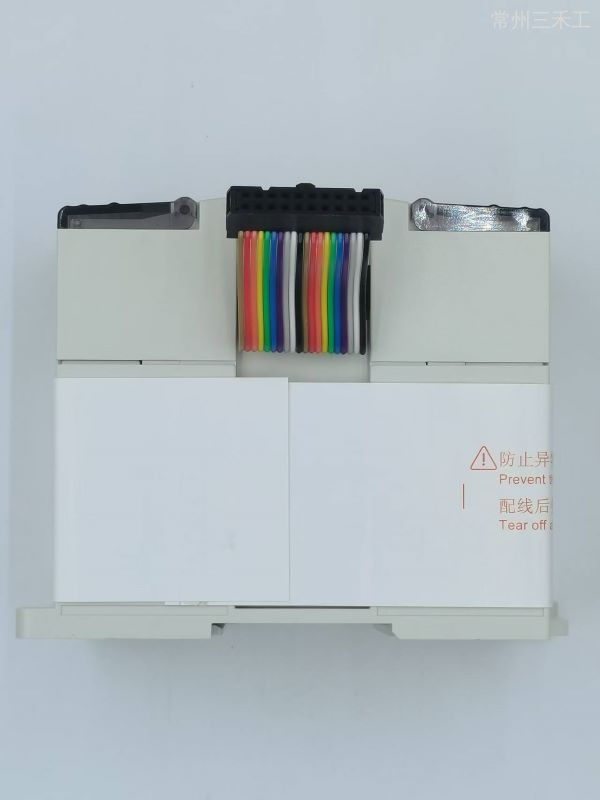

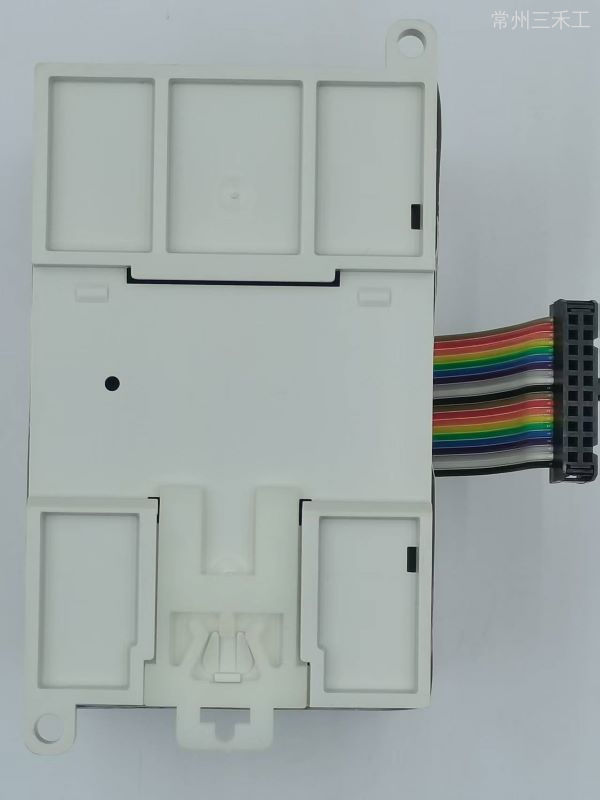

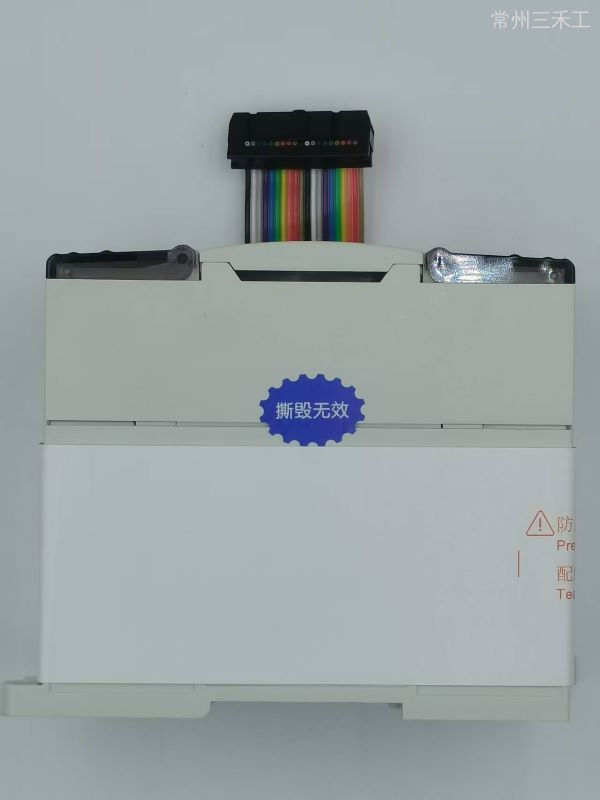

实物与参照图结构相同,尺寸相同,仅标识有区别。
产品特点
XD系列PLC适配模拟量输出右扩展模块,包含2、4点规格。
XD系列PLC一般可扩展10~16个模块。
电源规格:DC24V
12位高精度模拟量输出
模拟量输出类型:电压、电流可选
特殊型号模拟量输出为双极性
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 可用M3的螺丝固定或直接安装在DIN46277(宽35mm)的导轨上 |
端子排列图
型号:XD-E4AD-H
外部连接图
外部连接时,注意以下几个方面:
为避免干扰,请使用屏蔽线,并对屏蔽层单点接地。
XD-E2DA外接+24V电源时,请使用PLC本体上的24V电源,避免干扰。
1、电压单端输出:
2、电流单端输出:
XD-E2DA 电流输入侧接线如下图所示:
性能规格
项目 | 电压输出 | 电流输出 |
4DA | 4DA | |
模拟量输出范围 | 0~5V、0~10V | 0~20mA、4~20mA (外部负载电阻小于500Ω)- |
(外部负载电阻2KΩ~1MΩ) | ||
数字输入范围 | 12位二进制数(0~4095) | |
分辨率 | 1/4095(12Bit);转换数据以16进制形式存入PLC(12Bit) | |
综合精确度 | 1% | |
转换速度 | 2ms/1通道 | |
模拟量用电源 | DC24V±10%,150mA |
外观尺寸图(单位:mm)
型号:XD-E4AD-H
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
选型技术支持:18115003881 |
命名规则
1: | 系列名称 | XD |
2: | 指代扩展模块 | E |
3: | 模拟量输入点数 | 4、8、12 |
4: | 指代模拟量输入 | AD |
5: | 模拟量输入类型 | A:输入全部为电流型 |
V:输入全部为电压型 |
型号一览表
型 号 | 功 能 |
XD-E2DA | 2通道模拟量输出模块(12bit); 电流(0~20mA、4~20mA)、电压(0~5V、0~10V、-5~5V、-10~10V)可选 |
XD-E4DA | 4通道模拟量输出模块(12bit); 电流(0~20mA、4~20mA)、电压(0~5V、0~10V)可选 |
性能规格
项目 | 电压输出 | 电流输出 | ||
2DA | 4DA | 2DA | 4DA | |
模拟量输出范围 | 0~5V、0~10V、 -5~5V、-10~10V | 0~5V、0~10V | 0~20mA、4~20mA (外部负载电阻小于500Ω)- | |
(外部负载电阻2KΩ~1MΩ) | ||||
数字输入范围 | 12位二进制数(0~4095) | |||
分辨率 | 1/4095(12Bit);转换数据以16进制形式存入PLC(12Bit) | |||
综合精确度 | 1% | |||
转换速度 | 2ms/1通道 | |||
模拟量用电源 | DC24V±10%,150mA |
