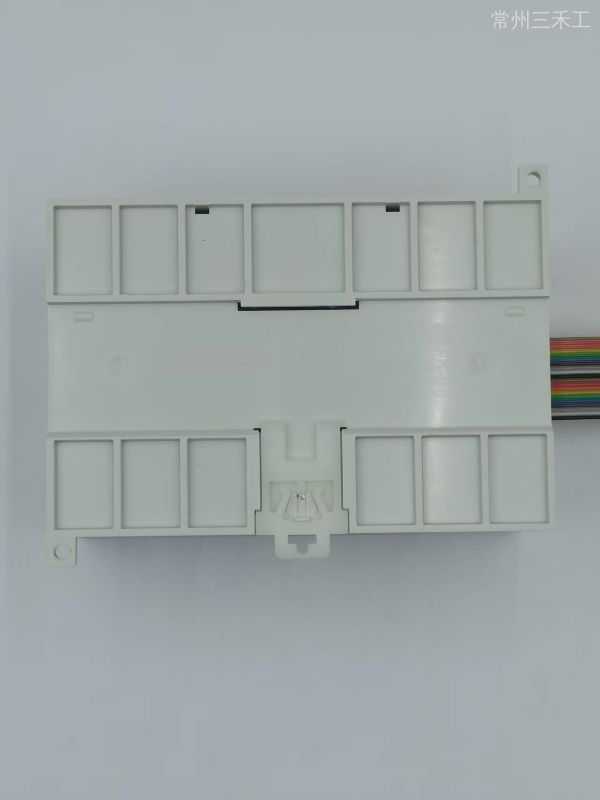

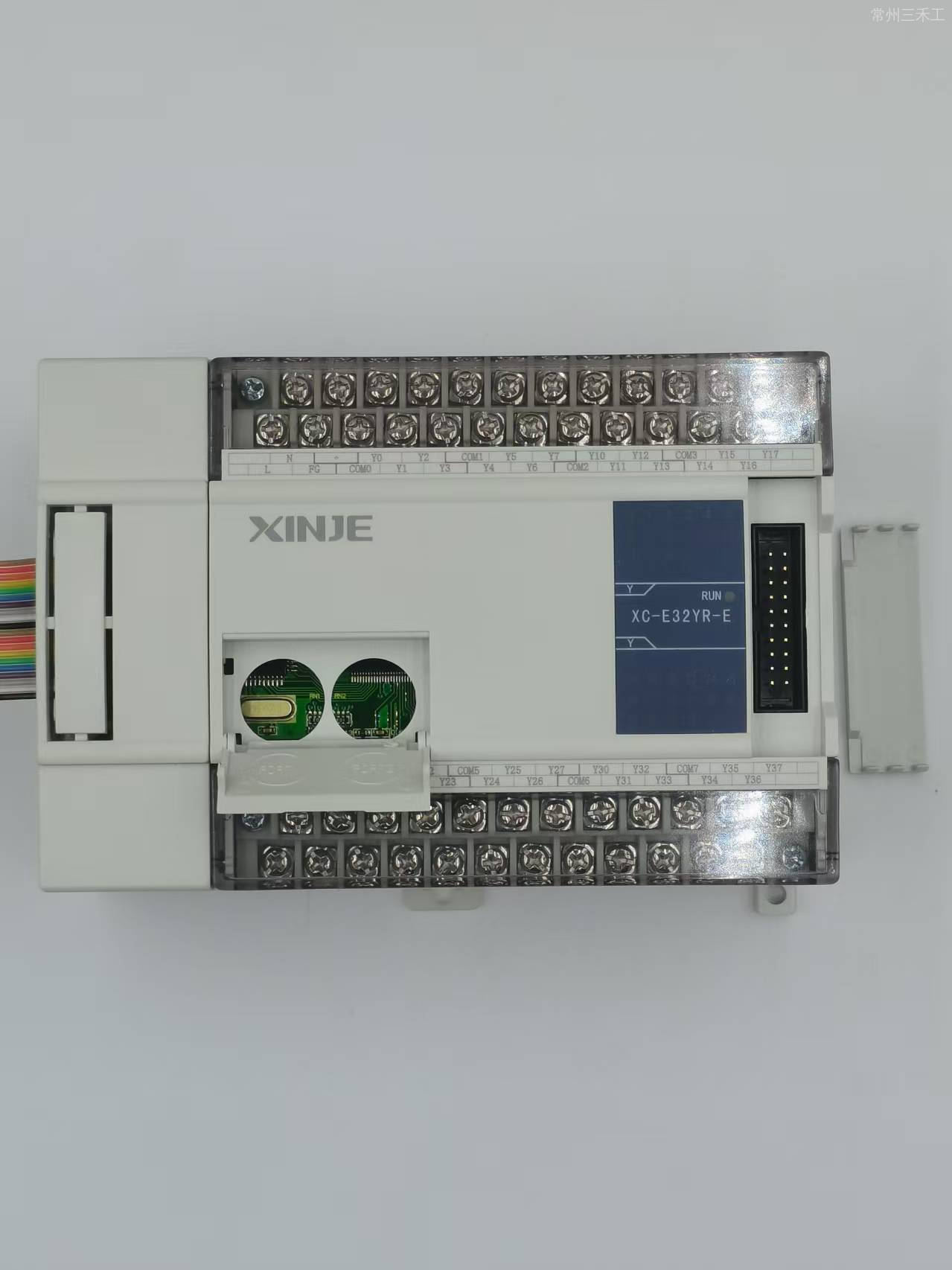

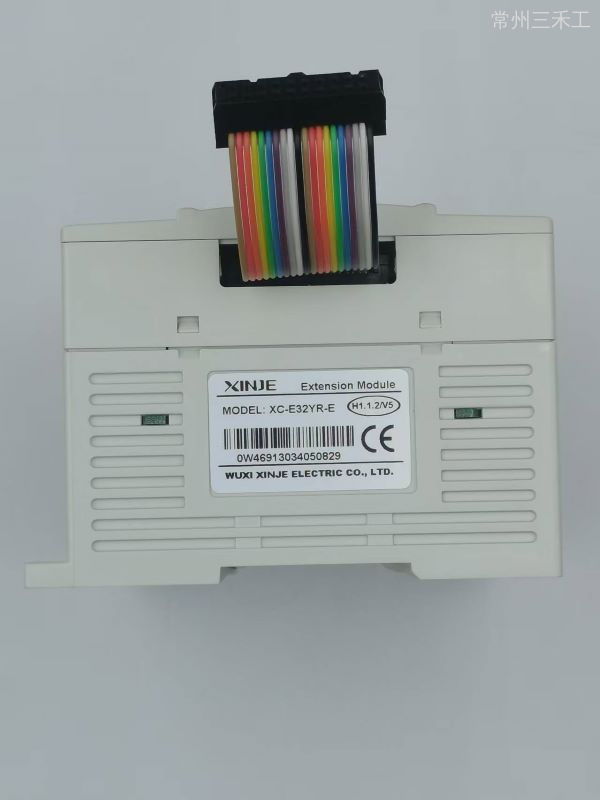

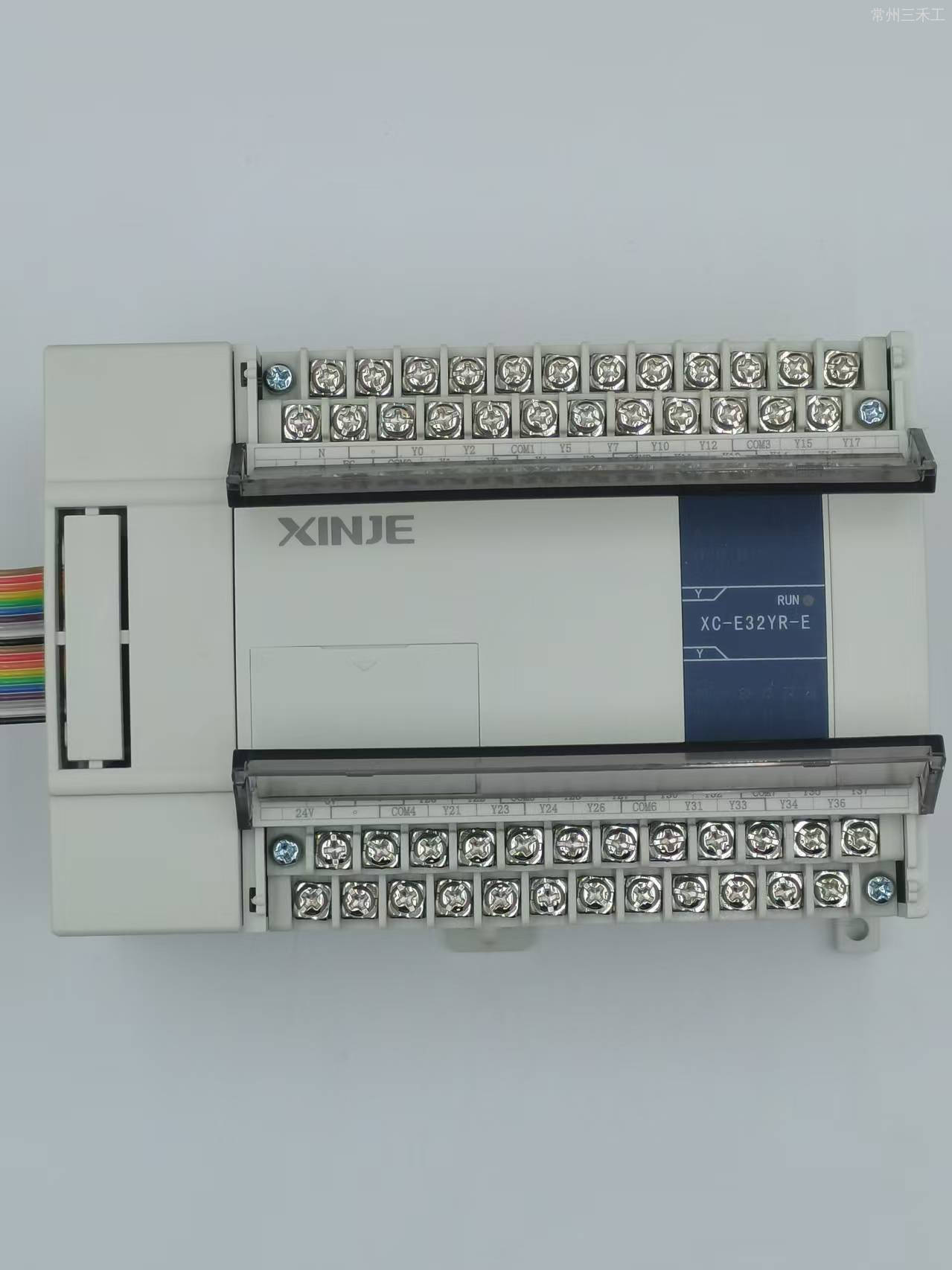

扩展 32 点继电器输出,AC100~240V供电。
XC-E32YR-E;信捷PLC;信捷XC系列PLC;信捷XC系列扩展模块;
XC-E32YR-E说明书下载:
信捷XC系列PLC扩展模块用户手册 | 下载 |
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
选型技术支持:18115003881 |
产品特点
XC系列PLC适配开关量输入输出右扩展模块,包含8~32点规格。
XC系列PLC一般可扩展7个模块。
电源规格:DC24V或AC220V
输入类型:NPN或PNP型
输出类型:晶体管(T)或继电器(R)
命名规则
1: | 系列名称 | XC |
2: | 指代扩展模块 | E |
3: | 输入点数 | 8、16、32 |
4: | 输入专用 | NPN输入时:X |
PNP输入时:PX | ||
5: | 输出点数 | 8、16、32 |
6: | 输出形式 | YR:继电器输出 |
YT:晶体管输出 | ||
7: | 电源规格 | 空:DC24V |
C:DC24V | ||
E:AC220V |
型号一览表
型号 | 输入输出总点数 | 输入点数(DC24V) | 输出点数(R,T) | |||
输入 | 输出 | |||||
继电器输出 | 晶体管输出 | |||||
N P N 型 | XC-E8X | - | - | 8点 | 8点 | - |
- | XC-E8YR | XC-E8YT | 8点 | - | 8点 | |
- | XC-E8X8YR | XC-E8X8YT | 16点 | 8点 | 8点 | |
XC-E16X | - | - | 16点 | 16点 | - | |
- | XC-E16YR | XC-E16YT | 16点 | - | 16点 | |
- | XC-E16X16YR-E | XC-E16X16YT-E | 32点 | 16点 | 16点 | |
- | XC-E16X16YR-C | XC-E16X16YT-C | 32点 | 16点 | 16点 | |
XC-E32X-E | - | - | 32点 | 32点 | - | |
XC-E32X-C | - | - | 32点 | 32点 | - | |
- | XC-E32YR-E | XC-E32YT-E | 32点 | - | 32点 | |
- | XC-E32YR-C | - | 32点 | - | 32点 | |
P N P 型 | - | - | - | 8点 | 8点 | - |
- | - | - | 16点 | 8点 | 8点 | |
- | - | - | 16点 | 16点 | - | |
- | - | - | 32点 | 16点 | 16点 | |
- | XC-E16PX16YR-C | XC-E16PX16YT-C | 32点 | 16点 | 16点 | |
- | - | - | 32点 | 32点 | - |
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 可用M3的螺丝固定或直接安装在DIN46277(宽35mm)的导轨上 |
功能说明
型 号 | 功 能 说 明 | |
NPN输入型 | PNP输入型 | |
XC-E8X | XC-E8PX | 8通道开关量输入,DC22~26V供电 |
XC-E8YR | - | 8通道继电器输出 |
XC-E8YT | - | 8通道晶体管输出 |
XC-E8X8YR | XC-E8PX8YR | 8通道开关量输入,8通道继电器输出,DC22~26V供电 |
XC-E8X8YT | XC-E8PX8YT | 8通道开关量输入,8通道晶体管输出,DC22~26V供电 |
XC-E16X | XC-E16PX | 16通道开关量输入,DC22~26V供电 |
XC-E16YR | - | 16通道继电器输出 |
XC-E16YT | - | 16通道晶体管输出 |
XC-E16X16YR-E | - | 16通道开关量输入,16通道继电器输出,AC90~265V供电 |
XC-E16X16YT-E | - | 16通道开关量输入,16通道晶体管输出,AC90~265V供电 |
XC-E16X16YR-C | - | 16通道开关量输入,16通道继电器输出,DC22~26V供电 |
XC-E16X16YT-C | - | 16通道开关量输入,16通道晶体管输出,DC22~26V供电 |
XC-E32X-E | XC-E32PX-E | 32通道开关量输入,AC90~265V供电 |
XC-E32X-C | - | 32通道开关量输入,DC22~26V供电 |
XC-E32YR-E | - | 32通道继电器输出,AC90~265V供电 |
XC-E32YR-C | - | 32通道晶体管输出,DC22~26V供电 |
XC-E32YT-E | - | 32通道继电器输出,AC90~265V供电 |
外观尺寸图(单位:mm)
I/O总点数为8~16点:
I/O总点数为32点:
