  • XL3-32R

    32点16入16出
    继电器-R
    232-COM1,485,USB
    自由通讯,MODBUS RTU
    DC24V
    NPN,PNP订货支持
    3路
    右扩
    薄型PLC-XL系列
    XL3

    信捷XL系列PLC主机，主机16入/16出，晶体管输出，供电电源DC24V，3路AB相高速计数，2路高速脉冲；1个RS232、1个RS485、1个USB；相比XC系列具有更快的处 理速度；

    • ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.00KG
    • 数量：
商品描述

信捷XL系列PLC主机，主机16入/16出，晶体管输出，供电电源DC24V，3路AB相高速计数，2路高速脉冲；1个RS232、1个RS485、1个USB；相比XC系列具有更快的处 理速度；

 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

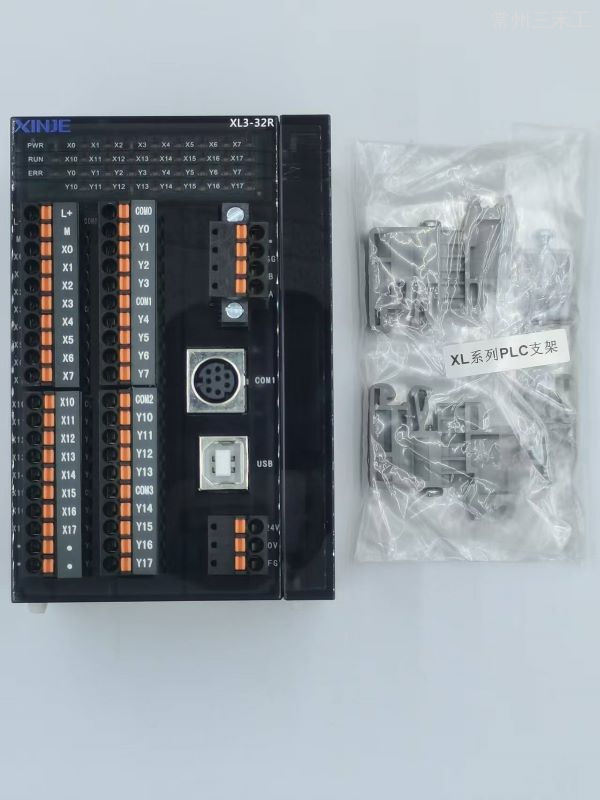

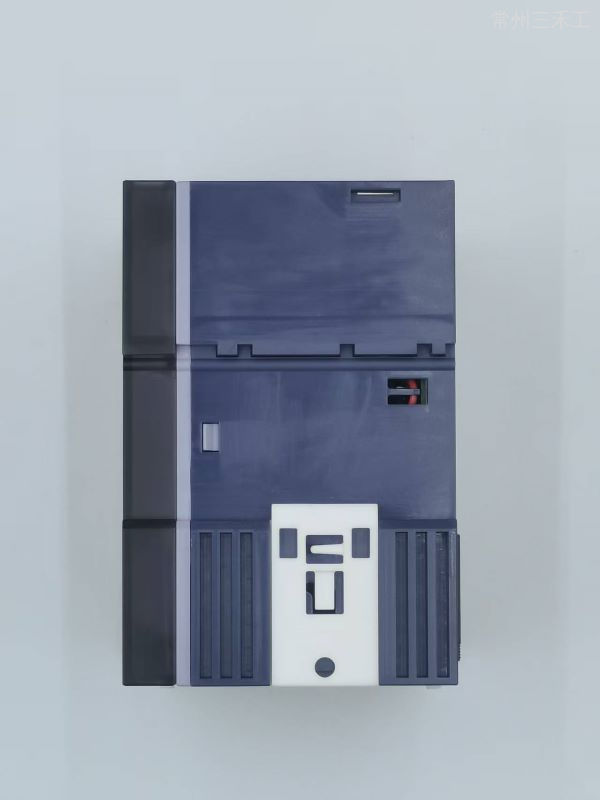

XL3系列PLC本体  XL3-32R

实物与参照图结构相同，尺寸相同，仅标识有区别。



产品简介


型号：XL3-32R

  • 主机16入/16出，晶体管输出，供电电源DC24V，3路AB相高速计数，2路高速脉冲；1个RS232、1个RS485、1个USB；

  • 相比XC系列具有更快的处理速度；


产品特点


  • 薄型PLC，小巧实用，节省安装空间

  • 支持2路高速脉冲输出（T型支持），3路AB相高速计数

  •  8点输入、8点输出，继电器输出，DC24V电源

  • 最多可外接扩展10个扩展模块、1个ED模块

  • 支持USB口高速下载

  • 具有更高的处理速度，约为XC系列的12倍

  • 带时钟并对数据进行掉电保持

  • 支持基本的逻辑控制和数据运算

  • 支持X-NET现场总线、PID、外部中断、C函数功能块、MODBUS通讯等功能



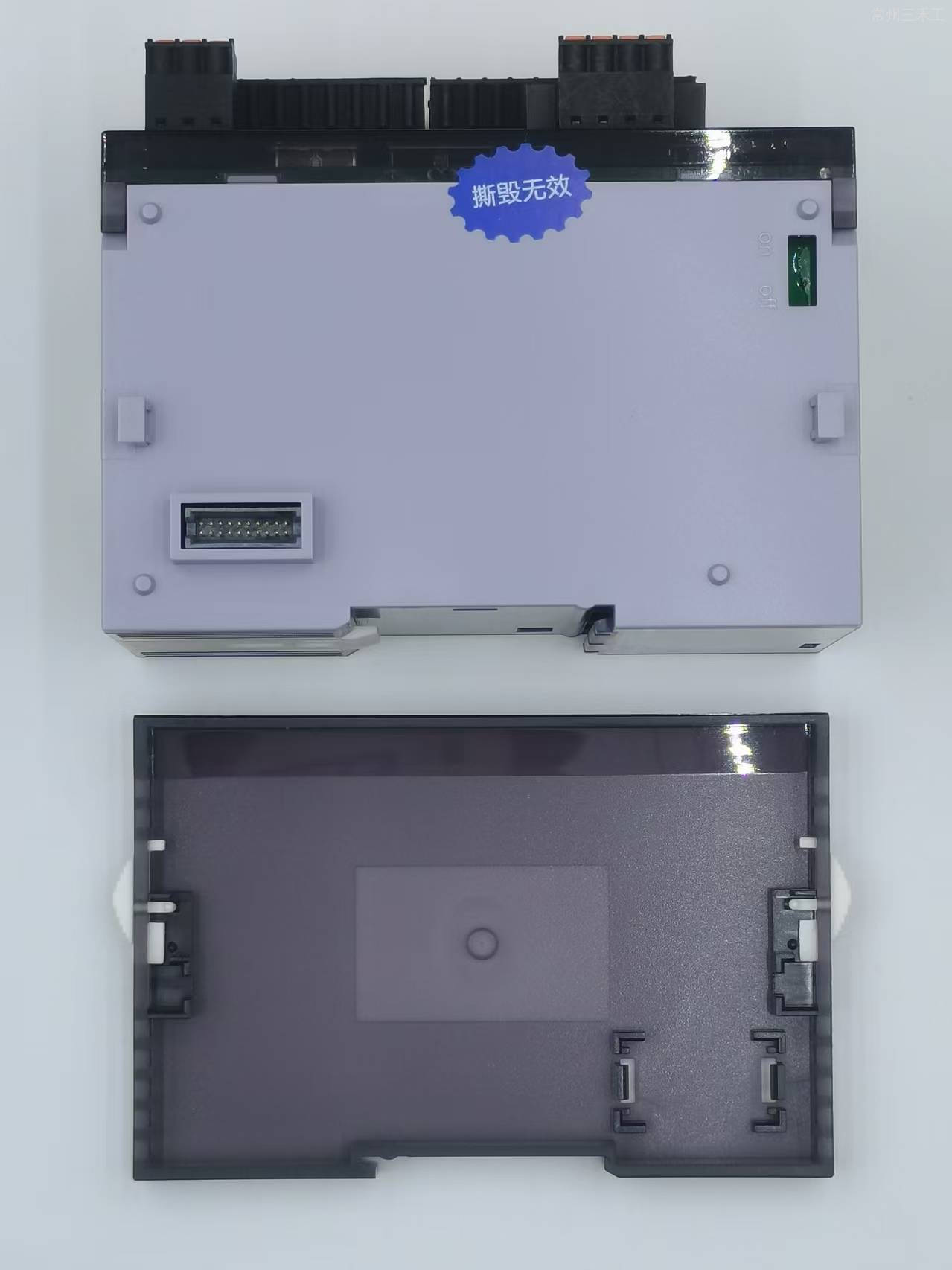

XL系列基本组织结构

结构图参照：XL3-16T



各部分名称如下：
（1）：PLC 本体型号
（2）：输入标签及指示灯
（3）：输出标签及指示灯
（4）：系统指示灯
              PWR：电源指示灯
            RUN：运行指示灯
            ERR：出错指示灯
（5）：输入端子
（6）：输出端子
（7）：RS485 口（COM2）
（8）：RS232 口（COM1）
（9）：USB 口（XL1 系列此处为 RS232 口）
（10）：电源接入端子
（11）：右扩展模块接入口

（12）：固定模块挂钩（上）

（13）：固定模块挂钩（下）

（14）：滑动锁扣（上）
（15）：滑动锁扣（下）
（16）：拨码开关
（17）：左扩展 ED 模块接入口（COM3）

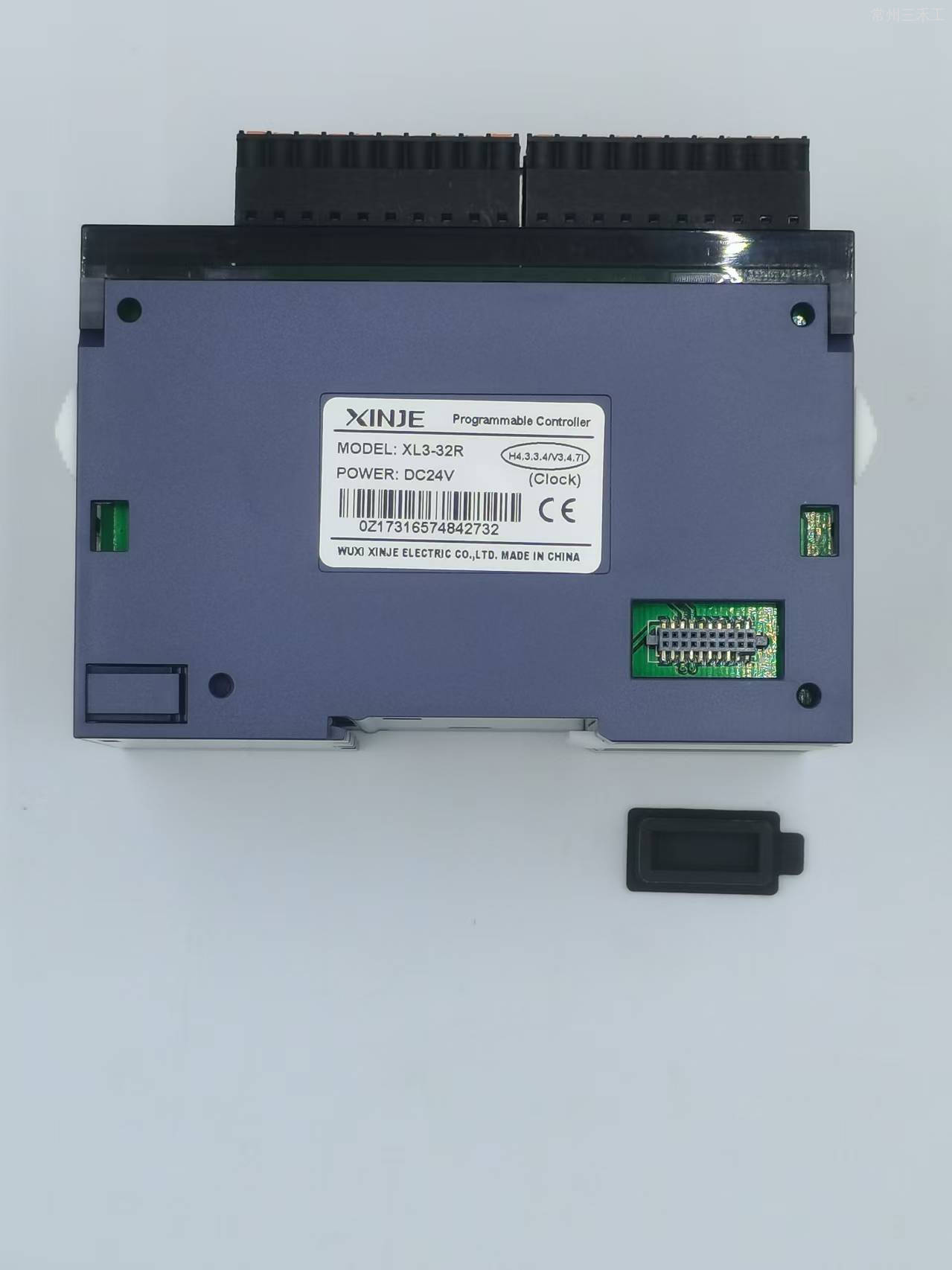

（18）：产品标签
（19）：扩展模块型号
（20）：扩展模块输入标签及指示灯
（21）：扩展模块输出标签及指示灯
（22）：扩展模块系统指示灯
             PWR：电源指示灯
             RUN：运行指示灯
             ERR：出错指示灯
（23）：扩展模块输入端子

（24）：扩展模块输出端子

【注】：

※1：XL3/XL5 系列 USB 通讯口仅供程序上下载以及监控。（除 XL1-16T-U 外，XL1 系列其他机型不具备 USB 口）
※2：硬件版本 H4 及以上的 XL1 的（9）处，为 RS232 口（COM0）；硬件版本 H4 以下的 XL1 的（9）处为空。
※3：XL3-16、XL5-16/32 本体侧面具备拨码开关，用于 RS485 口通讯时，PLC 是否为终端，当该 PLC处于总线的首或尾时，请将拨码开关拨到 ON。





通讯接口与协议

型号：XL3-32R


接口位置通讯类型通讯协议备注
COM1RS232口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET
4: RXD  5:TxD    8:GND ；  可用于程序上下载、触摸屏的连接。
COM2RS485口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NETA为RS485+     B为RS485-
左扩展ED口COM3可扩展XL-NES-ED模块，支持RS232或RS485MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET




端子排列图

型号：XL3-32R




PLC输入接线






PLC输出接线




功能配置表

×不支持   √支持

系列及

点数

USB口

232口

通信

扩展

模块

扩展

BD板

高速计数路数

脉冲输出路数（T型

/RT型）

外部中断

485

通信

自由

通信

递增

模式

AB相

XL3-32

1

1

√

√

10块

×

3

3

2

6

注意：所有机型均标配时钟功能。




性能规格


项目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

256KB

I/O

点数

※2

总点数

32点

输入点数

16点  X0~X17

输出点数

16点  Y0~Y17

内部线圈（X）※3

896点

X0~X77、X10000~X11177、X20000~X20177、X30000~X30077

内部线圈（Y）※4

896点

Y0~Y77、Y10000~Y11177、Y20000~Y20177、Y30000~Y30077

内部线圈（M、HM）

11008点



M0~M7999【HM0~HM959】※5

特殊用※6   XL1/XL3：SM0~SM2047

流程（S）

1152点

S0~S1023【HS0~HS127】

定时器（T）

点数

672点

T0~T575【HT0~HT95】

规格

100mS定时器：设置时间0.1~3276.7秒

10mS定时器：设置时间0.01~327.67秒

1mS定时器：设置时间0.001~32.767秒

计数器（C）

点数

672点

C0~C575【HC0~HC95】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

11048字

D0~D7999【HD0~HD999】※5

特殊用※6  SD0~SD2047

FlashROM

寄存器（FD）

7120字

FD0~FD5119

特殊用※6   SFD0~SFD1999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。




外形尺寸图（单位：mm

型号：XL3-32R










 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881



XD_XL系列PLC用户手册【基本指令篇】下载
XD_XL系列PLC用户手册【定位控制篇】下载
XD_XL系列PLC用户手册【硬件篇】下载





更多资料请转至信捷下载中心

信捷下载中心



XL3-32R 三维图 (STP文档）下载
XL3-32R  CAD图下载




XD_XL系列PLC编程软件下载




程序下载电缆


1、RS232下载口（COM1）

PLC程序下载，需要使用XVP串口线。对于没有串口的电脑，另外还需要使用USB转COM工具，信捷有专用产品提供。

+
  XVP通讯线USB-COM


2、USB下载口

型号：JC-UA（方口USB)






XL3系列型号表

型号

输入点数

（DC24V）

输出点数

（R，T）

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器混合输出

继电器输出

晶体管输出

晶体管继电器混合输出

NPN

型

-

-

-

XL3-16R

XL3-16T

-

8点

8点

-

-

-

-

XL3-32T

-

16点

16点

PNP型

-

-

-

XL3-16PR

-

-

8点

8点

-

-

-

XL3-32PR

-

-

16点

16点

双极性

-

-

-

-

XL3-16T4

-

8点

8点


基本规格


项目

规格

绝缘电压

DC 500V 2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~55℃

环境湿度

5%~95%（无凝露）

USB口

USB口，XNET通讯格式，用于程序上/下载、监控

PORT1口

RS232，连接上位机、人机界面编程或调试

PORT2口

RS485，连接智能仪表、变频器等

PORT3口

扩展ED通讯口

安装

可用M3的螺丝固定或直接安装在的导轨上

接地（FG）

第三种接地（不可与强电系统公共接地）




性能规格


项目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

256KB

I/O

点数

※2

总点数

16点

32点

输入点数

8点  X0~X7

16点  X0~X17

输出点数

8点  Y0~Y7

16点  Y0~Y17

内部线圈（X）※3

896点

X0~X77、X10000~X11177、X20000~X20177、X30000~X30077

内部线圈（Y）※4

896点

Y0~Y77、Y10000~Y11177、Y20000~Y20177、Y30000~Y30077

内部线圈（M、HM）

11008点



M0~M7999【HM0~HM959】※5

特殊用※6   XL1/XL3：SM0~SM2047

流程（S）

1152点

S0~S1023【HS0~HS127】

定时器（T）

点数

672点

T0~T575【HT0~HT95】

规格

100mS定时器：设置时间0.1~3276.7秒

10mS定时器：设置时间0.01~327.67秒

1mS定时器：设置时间0.001~32.767秒

计数器（C）

点数

672点

C0~C575【HC0~HC95】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

11048字

D0~D7999【HD0~HD999】※5

特殊用※6  SD0~SD2047

FlashROM

寄存器（FD）

7120字

FD0~FD5119

特殊用※6   SFD0~SFD1999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。
