首页 ⊙ PLC ⊙ XL系列 ⊙ XL5系列 ⊙ XL5-16T
  • XL5-16T
    ❤ 收藏

  • XL5-16T

    16点8入8出
    晶体管-T
    232-COM1,485,USB
    自由通讯,MODBUS RTU
    DC24V
    NPN
    脉冲2轴
    3路
    右扩,左扩ED
    薄型PLC-XL系列
    XL5

    信捷XL系列PLC主机，主机8入/8出，晶体管输出，供电电源DC24V；3路AB相高速计数，2路高速脉冲；1个RS232、1个RS485、1个USB；相比较XL3系列具有更多软元件；

    • ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 0

      评论： 0 次

    重量：0.00KG
    • 数量：
商品描述

信捷XL系列PLC主机，主机8入/8出，晶体管输出，供电电源DC24V；3路AB相高速计数，2路高速脉冲；1个RS232、1个RS485、1个USB；相比较XL3系列具有更多软元件；

 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

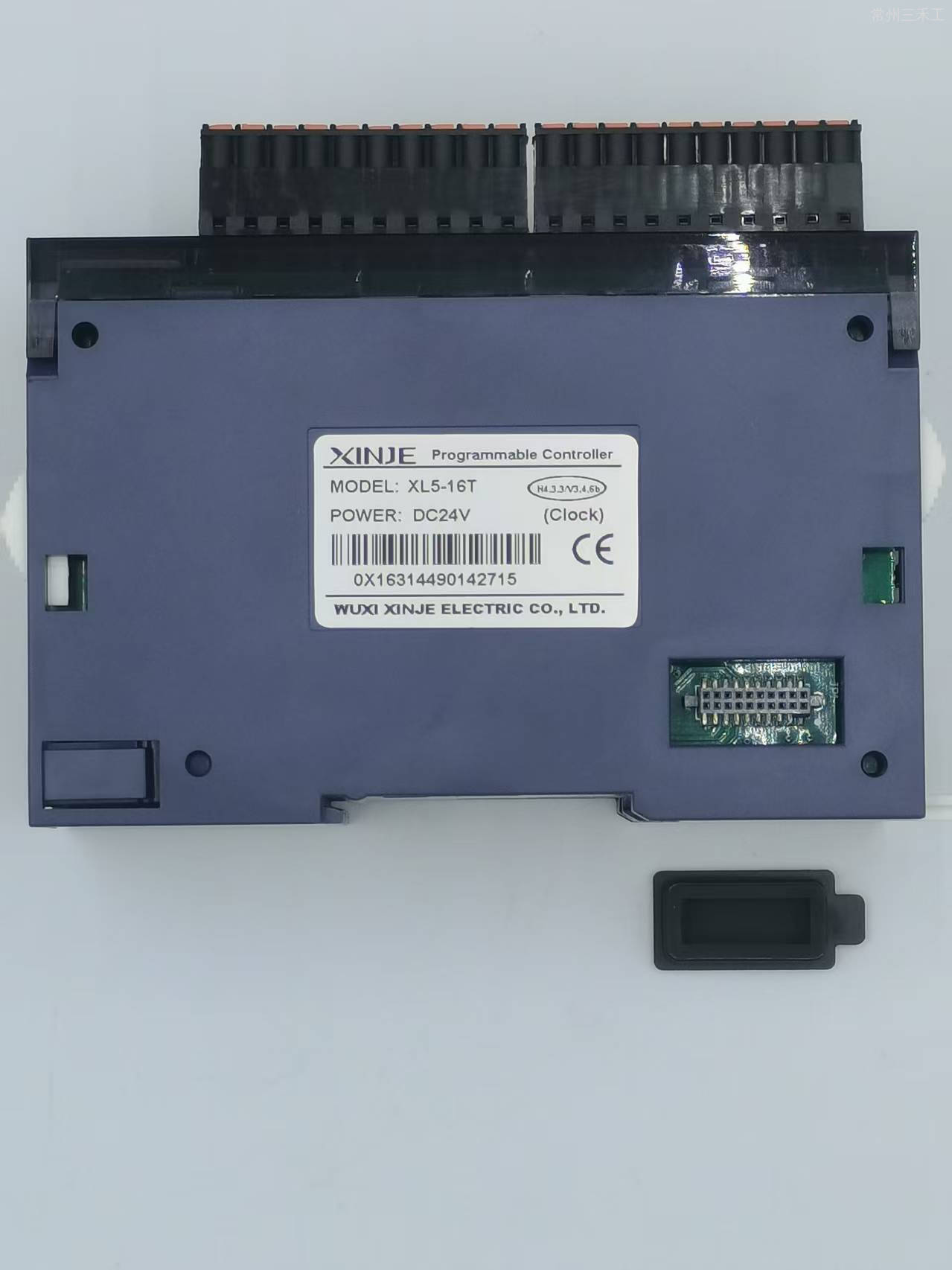

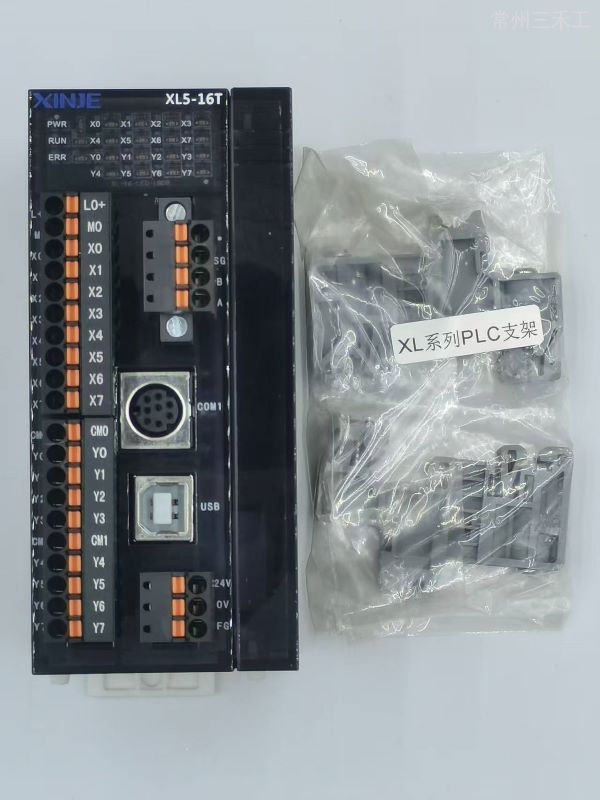

XL5系列PLC本体  XL5-16T

实物与参照图结构相同，尺寸相同，仅标识有区别。



产品简介


型号：XL5-16T

  • 主机8入/8出，晶体管输出，供电电源DC24V；3路AB相高速计数，2路高速脉冲；1个RS232、1个RS485、1个USB；相比较XL3系列具有更多软元件；


产品特点


  • 薄型PLC，小巧实用，节省安装空间

  • 支持2~4路高速脉冲输出，3~4路AB相高速计数

  • 8/16点输入、8/16点输出；晶体管输出，DC24V电源

  • 最多可外接扩展16个扩展模块、1个ED模块

  • 支持USB口高速下载

  • 具有更高的处理速度，约为XC系列的12倍

  • 带时钟并对数据进行掉电保持

  • 支持基本的逻辑控制和数据运算

  • 支持X-NET现场总线、PID、外部中断、C函数功能块、MODBUS通讯等功能




XL系列基本组织结构


各部分名称如下：

（1）：PLC 本体型号
（2）：输入标签及指示灯
（3）：输出标签及指示灯
（4）：系统指示灯
              PWR：电源指示灯
            RUN：运行指示灯
            ERR：出错指示灯
（5）：输入端子
（6）：输出端子
（7）：RS485 口（COM2）
（8）：RS232 口（COM1）
（9）：USB 口（XL1 系列此处为 RS232 口）
（10）：电源接入端子

（11）：右扩展模块接入口

（12）：固定模块挂钩（上）

（13）：固定模块挂钩（下）

（14）：滑动锁扣（上）
（15）：滑动锁扣（下）
（16）：拨码开关
（17）：左扩展 ED 模块接入口（COM3）
（18）：产品标签
（19）：扩展模块型号
（20）：扩展模块输入标签及指示灯
（21）：扩展模块输出标签及指示灯
（22）：扩展模块系统指示灯
             PWR：电源指示灯
             RUN：运行指示灯
             ERR：出错指示灯
（23）：扩展模块输入端子

（24）：扩展模块输出端子

【注】：

※1：XL3/XL5 系列 USB 通讯口仅供程序上下载以及监控。（除 XL1-16T-U 外，XL1 系列其他机型不具备 USB 口）
※2：硬件版本 H4 及以上的 XL1 的（9）处，为 RS232 口（COM0）；硬件版本 H4 以下的 XL1 的（9）处为空。
※3：XL3-16、XL5-16/32 本体侧面具备拨码开关，用于 RS485 口通讯时，PLC 是否为终端，当该 PLC处于总线的首或尾时，请将拨码开关拨到 ON。



通讯接口与协议

型号：XL5-16T


接口位置通讯类型通讯协议备注
本机Mini Din 8针圆口COM1RS232口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET
4: RXD  5:TxD    8:GND ；  可用于程序上下载、触摸屏的连接。
本机AB端子COM2RS485口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NETA为RS485+     B为RS485-
左侧ED扩展口COM3可扩展XD-NES-ED模块，支持RS232 或 RS485MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET




端子排列图

型号：XL5-16T




PLC输入接线



PLC输出接线

1.普通负载接线示例


2.脉冲输出口接伺服或步进驱动器接线示例



功能配置表


×不支持   √支持

系列及点数USB口232口
485口以太网口扩展模块扩展BD板左扩展ED模块高速计数路数单相/AB相脉冲输出路数

外部中断
OC模式差分模式
XL5-16T
111-10个-
1个3326

注意：所有机型均标配时钟功能。





性能规格


项目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

512KB

I/O

点数

※2

总点数

16点

输入点数

8点  X0~X7

输出点数

8点  X0~X7

内部线圈（X）※3

1280点

X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点

Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈（M、HM）

87000点

M0~M69999【HM0~HM11999】

特殊用※6  SM0~SM4999

流程（S）

9000点

S0~S7999【HS0~HS999】

定时器（T）

点数

7000点

T0~T4999【HT0~HT1999】

规格

100mS定时器：设置时间0.1~3276.7秒

10mS定时器：设置时间0.01~327.67秒

1mS定时器：设置时间0.001~32.767秒

计数器（C）

点数

7000点

C0~C4999【HC0~HC1999】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

100000字

D0~D69999【HD0~HD24999】※5

特殊用※6  SD0~SD4999

FlashROM

寄存器（FD）

14192字

FD0~FD8191

特殊用※6   SFD0~SFD5999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅附录1。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。



外形尺寸图（单位：mm）

型号：XL5-16T











 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881







XD_XL系列PLC用户手册【基本指令篇】下载
XD_XL系列PLC用户手册【定位控制篇】下载
XD_XL系列PLC用户手册【硬件篇】下载





更多资料请转至信捷下载中心

信捷下载中心



XL5-16T  三维图 (STP文档）下载
XL5-16T  CAD图下载





XD系列PLC编程软件下载




程序下载电缆


1、RS232下载口（COM1）

PLC程序下载，需要使用XVP串口线。对于没有串口的电脑，另外还需要使用USB转COM工具，信捷有专用产品提供。

+
  XVP通讯线USB-COM


2、USB下载口

型号：JC-UA（方口USB)






XL5系列型号表


型号

输入点数

（DC24V）

输出点数

（R，T）

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器混合输出

继电器输出

晶体管输出

晶体管继电器混合输出

NPN

型

-

-

-

-

XL5-16T

-

8点

8点

-

-

-

-

XL5-32T

-

16点

16点

-

-

-

-

XL5-32T4

-

16点

16点

-

-

-

-

XL5-64T10

-

32点

32点

PNP型

-

-

-

-

XL5-32PT4

-

16点

16点

双极性

-

-

-

-

XL5-16T4

-

8点

8点



功能配置表


×不支持   √支持

系列及

点数

USB口

232口

485口

以太

网口

扩展

模块

扩展

BD板

左扩展ED模块

高速计数路数

脉冲输

出路数

（T/RT型）

外部

中断

递增

模式

AB相

XL5-16T

1

1

√

×

16个

×

1个

3

3

2

6

XL5-16T4

1

1

√

×

16个

×

1个

3

3

4

6

XL5-32T

1

1

√

×

16个

×

1个

3

3

2

10

XL5-32T4

1

1

√

×

16个

×

1个

4

4

4

10

XL5-64T10

1

1

√

×

16个

×

1个

10

10

10

10

注意：所有机型均标配时钟功能。



基本规格


本规格参数表同时适用于XD、XL 系列PLC。

【注】：

※1： XD1、XD2、XDC、XD3E、XD5E、XDME、XDH、XL1（XL1-16T-U 除外）系列机型无 USB 口。

※2：COM0 口仅 XD1、XD2、XL1 系列 PLC 具备，其他型号无此端口。

※3：XD1-10/16 无 COM2 即 RS485 口。

※4：对 XDC 系列 PLC 而言，COM2 口分为 RS232、RS485 两个通讯接口，两个通讯口不能同时使用。

※5：XD1、XL1 系列 PLC 不支持扩展 ED 模块。

※6：以太网口仅 XD3E、XD5E、XDME、XDH、XL5E、XL5N、XLME、XLH、XL5H 系列 PLC 具备。

※7：导轨的规格为 DIN46277，宽 35mm，XL 系列 PLC 仅支持导轨安装方式。

※8：接地宜采用单独接地或共用接地，不可采用公共接地。 XD/XL PLC 其他设备 XD/XL PLC XD/XL PLC 其他设备 其他设备单独接地共用接地公共接地



性能规格


项目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

512KB

I/O

点数

※2

总点数

16点

32点

64点

输入点数

8点  X0~X7

16点  X0~X17

32点 X0~X37

输出点数

8点    Y0~Y7

16点  Y0~Y17

32点 Y0~Y37

内部线圈（X）※3

1280点

X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点

Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈（M、HM）

87000点

M0~M69999【HM0~HM11999】

特殊用※6  SM0~SM4999

流程（S）

9000点

S0~S7999【HS0~HS999】

定时器（T）

点数

7000点

T0~T4999【HT0~HT1999】

规格

100mS定时器：设置时间0.1~3276.7秒

10mS定时器：设置时间0.01~327.67秒

1mS定时器：设置时间0.001~32.767秒

计数器（C）

点数

7000点

C0~C4999【HC0~HC1999】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

100000字

D0~D69999【HD0~HD24999】※5

特殊用※6  SD0~SD4999

FlashROM

寄存器（FD）

14192字

FD0~FD8191

特殊用※6   SFD0~SFD5999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅附录1。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。
