首页 ⊙ PLC ⊙ XL系列 ⊙ XL5系列 ⊙ XL5E-32T4
  • XL5E-32T4
    ❤ 收藏

  • XL5E-32T4

    32点16入16出
    晶体管-T
    232-COM1,485,以太网口1,以太网口2
    自由通讯,MODBUS RTU,MODBUS TCP,TCP/IP
    DC24V
    NPN,PNP订货支持
    脉冲4轴
    4路
    左扩ED,右扩
    薄型PLC-XL系列
    XL5E

    信捷XL系列PLC主机，主机16入/16出，晶体管输出，供电电源DC24V，4路AB相高数计数，4路高速脉冲；1个RS232、1个RS485、2个网口；支持以太网通讯;

    • ￥0.00
      ￥0.00
      ￥0.00

    • 满意度：

      销量： 4

      评论： 0 次

    重量：0.00KG
    • 数量：
商品描述

信捷XL系列PLC主机，主机16入/16出，晶体管输出，供电电源DC24V，4路AB相高数计数，4路高速脉冲；1个RS232、1个RS485、2个网口；支持以太网通讯;

 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

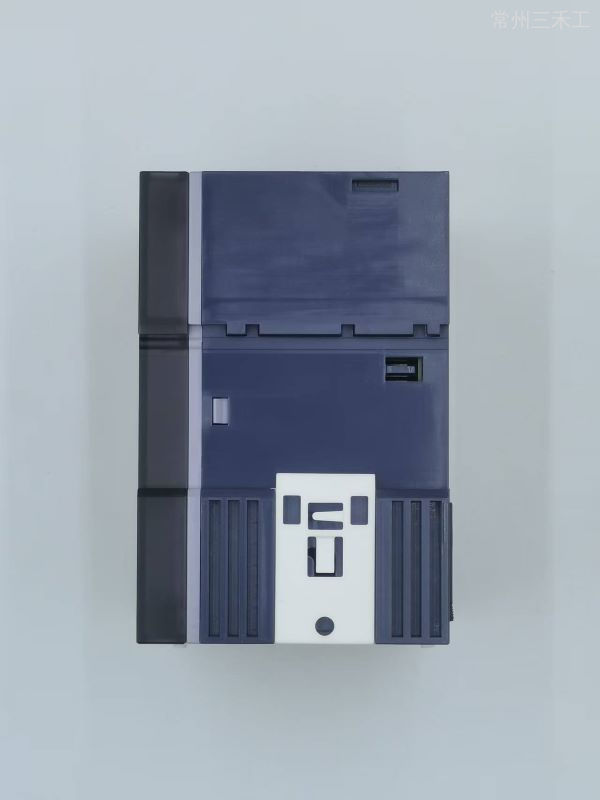

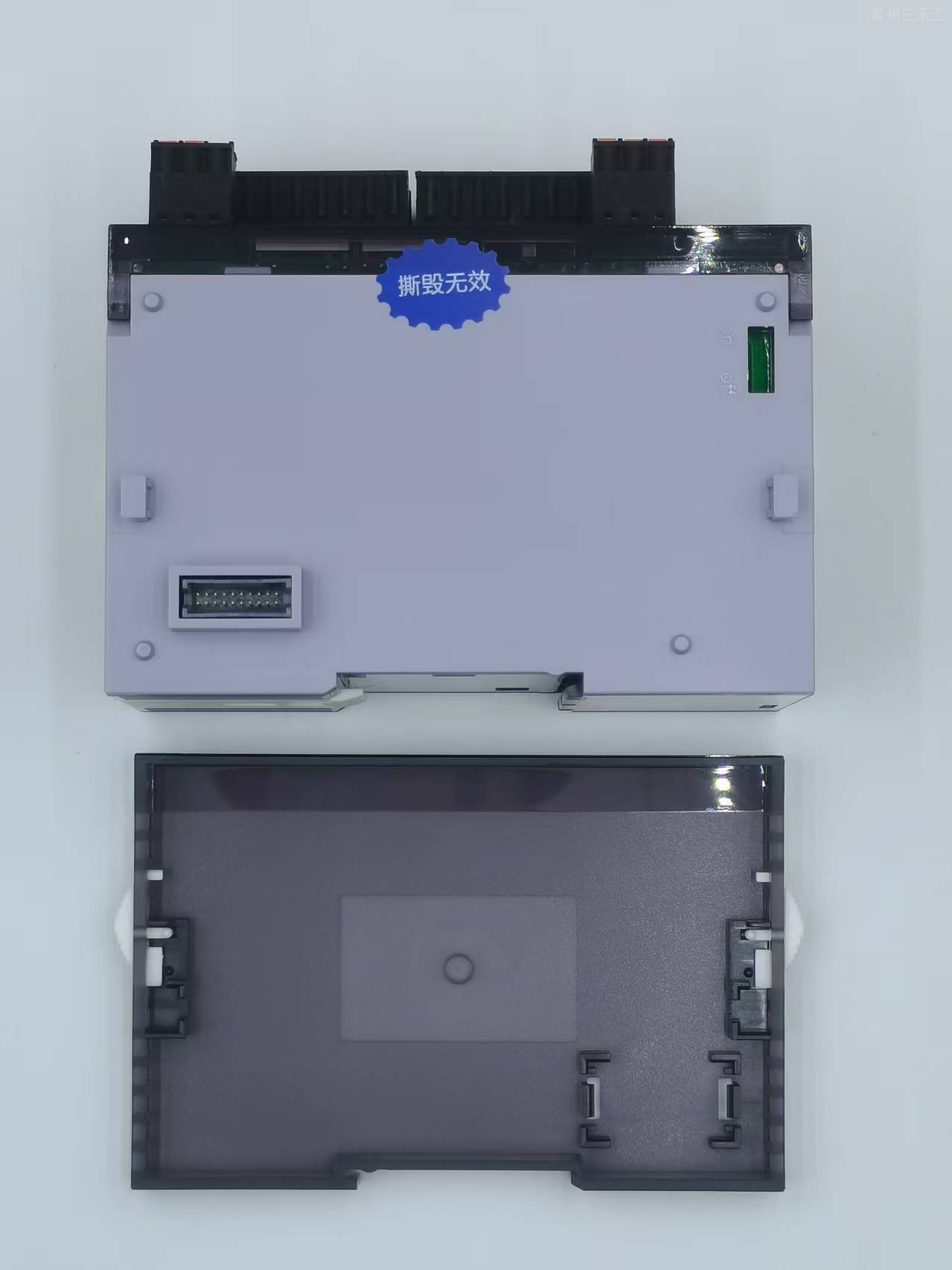

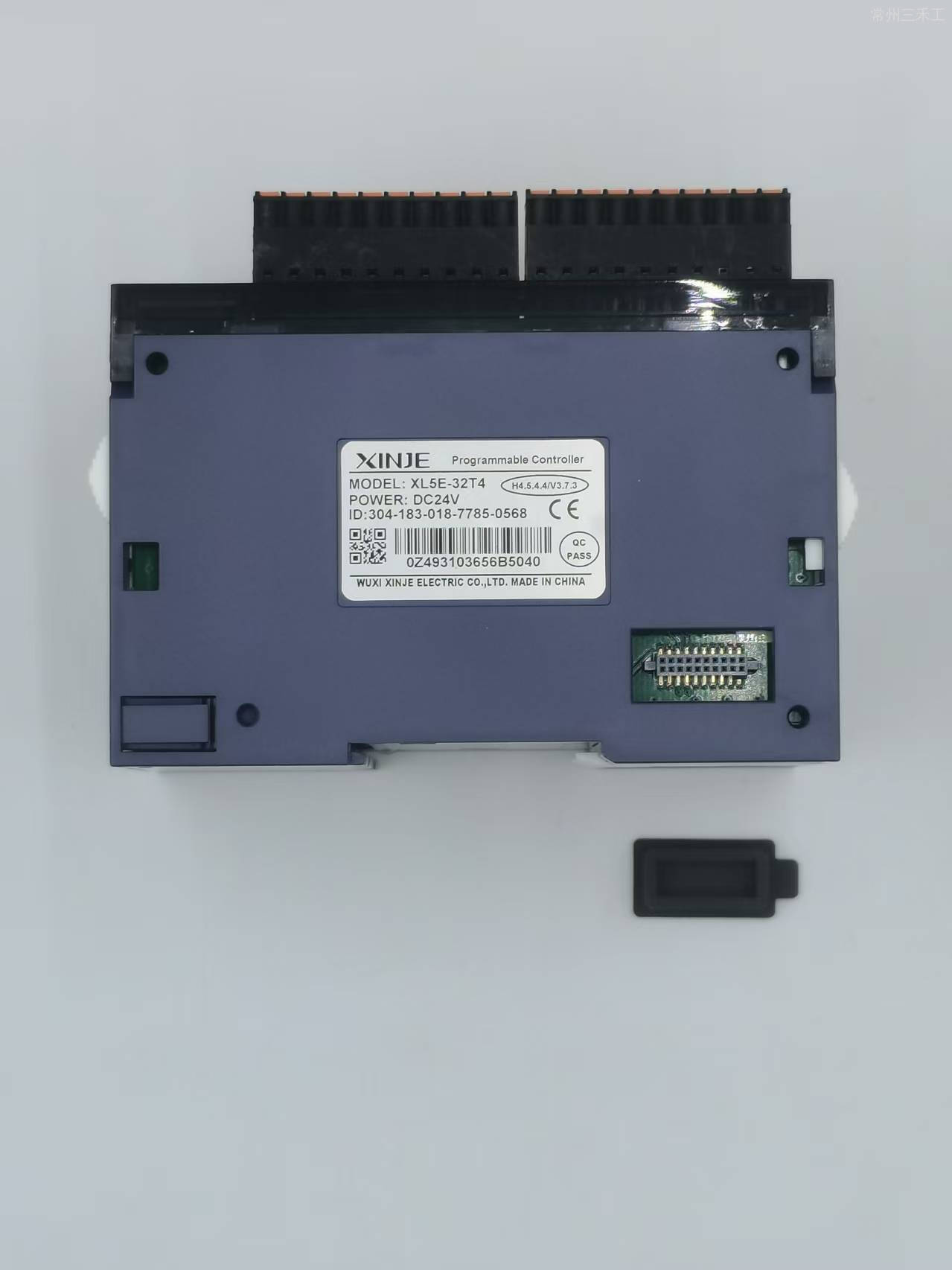

XL5E系列PLC本体  XL5E-32T4


实物与参照图结构相同，尺寸相同，仅标识有区别。



产品简介


型号：XL5-32T4

  • 主机16入/16出，晶体管输出，供电电源DC24V，4路AB相高数计数，4路高速脉冲；1个RS232、1个RS485、2个网口；支持以太网通讯;


产品特点


  • 以太网薄型PLC，小巧实用，节省安装空间

  • 支持2~6路高速脉冲输出，3~6路AB相高速计数

  • 16点输入、16点输出；晶体管输出，DC24V电源

  • 最多可外接扩展16个扩展模块、1个ED模块

  • 带2个以太网口，可实现以太网通讯

  • 具有更高的处理速度，约为XC系列的12倍

  • 带时钟并对数据进行掉电保持

  • 支持基本的逻辑控制和数据运算

  • 支持X-NET现场总线、PID、外部中断、C函数功能块、MODBUS通讯等功能

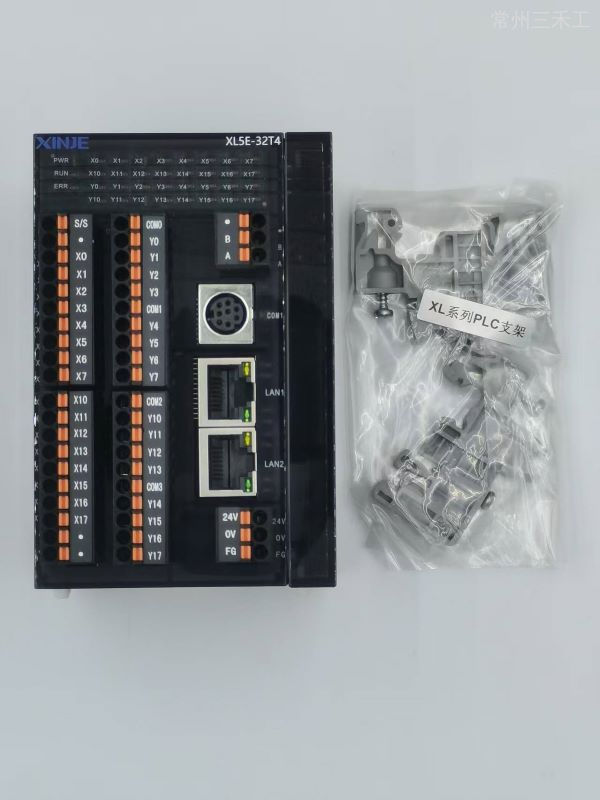

XL5E-32T4组织结构



各部分名称如下：

（1）：PLC 本体型号

（2）：输入标签及指示灯

（3）：输出标签及指示灯

（4）：系统指示灯 PWR：电源指示灯 RUN：运行指示灯 ERR：出错指示灯

（5）：输入端子

（6）：输出端子

（7）：RS485 口（COM2）

（8）：RS232 口（COM1）

（9）：RJ45 口 1（LAN1）

（10）：RJ45 口 2（LAN2）

（11）：电源接入端子

（12）：右扩展模块接入口

（13）：固定模块挂钩（上）

（14）：固定模块挂钩（下）

（15）：滑动锁扣（上）

（16）：滑动锁扣（下）

（17）：空

（18）：左扩展 ED 模块接入口（COM3）

（19）：产品标签




通讯接口与协议


型号：XL5E-32T4


接口位置通讯类型通讯协议备注
本机RJ45口1EtherNETTCP/IP，MODBUS TCP，自由格式TCP可用于上下载程序、在线监控、远程监控
本机RJ45口2EtherNETTCP/IP，MODBUS TCP，自由格式TCP可用于上下载程序、在线监控、远程监控
本机Mini Din 8针圆口COM1RS232口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET
4: RXD  5:TxD    8:GND ；  可用于程序上下载、触摸屏的连接。
本机AB端子COM2RS485口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NETA为RS485+     B为RS485-
左侧ED扩展口COM3可扩展XD-NES-ED模块，支持RS232 或 RS485MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET

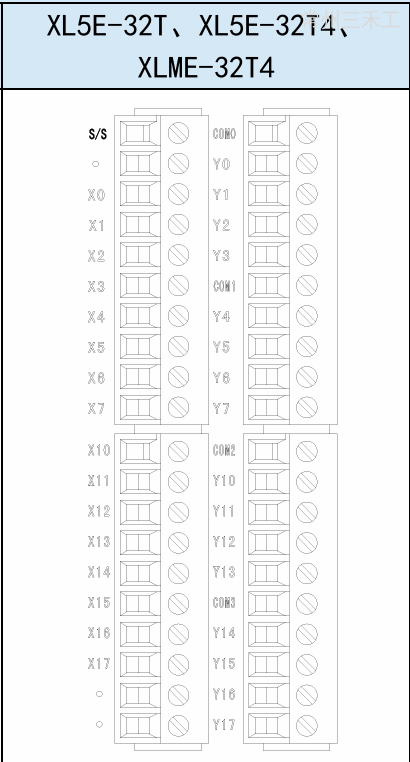

端子排列图


型号：XL5E-32T4

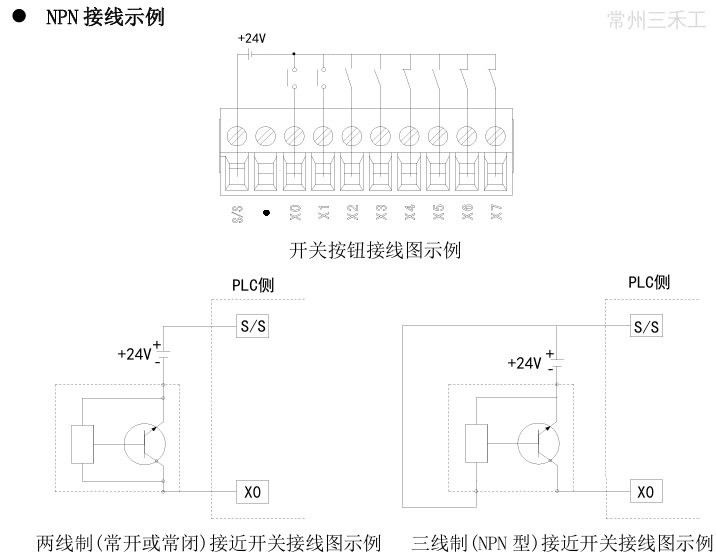

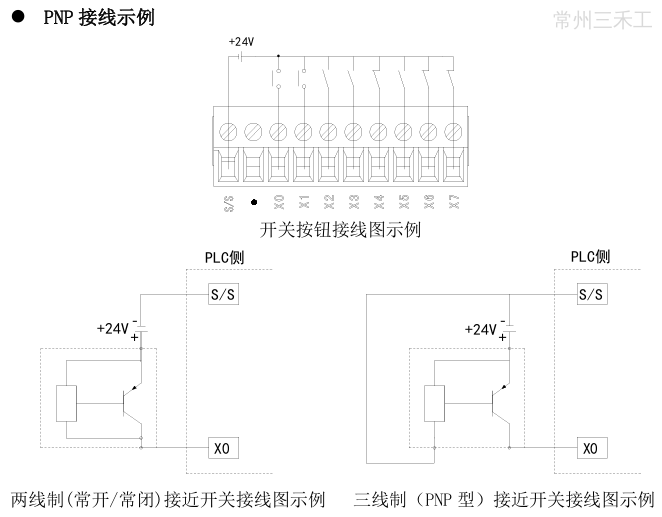

PLC输入接线



PLC输出接线

1.普通负载接线示例


2.脉冲输出口接伺服或步进驱动器接线示例




功能配置表


×不支持   √支持

系列及点数USB口232口
485口以太网口扩展模块扩展BD板左扩展ED模块

高速计数路

数单相/AB相

脉冲输出路数

（T/RT型）

外部中断
OC模式
差分模式
XL5E-32T4
-
11216个-
1个444
10







注意：所有机型均标配时钟功能。


性能规格



项目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.01~0.03us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

1MB

I/O

点数

※2

总点数

32点

输入点数

16点X0~X17

输出点数

16点Y0~Y17

内部线圈（X）※3

X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈（M、HM）

M0~M69999【HM0~HM11999】

特殊用※6  SM0~SM4999

流程（S）

S0~S7999【HS0~HS999】

定时器（T）

点数

T0~T4999【HT0~HT1999】

规格

100mS定时器：设置时间0.1~3276.7秒

10mS定时器：设置时间0.01~327.67秒

1mS定时器：设置时间0.001~32.767秒

计数器（C）

点数

C0~C4999【HC0~HC1999】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

D0~D69999【HD0~HD24999】※5

特殊用※6  SD0~SD4999

FlashROM

寄存器（FD）

FD0~FD8191

特殊用※6   SFD0~SFD5999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅附录1。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。

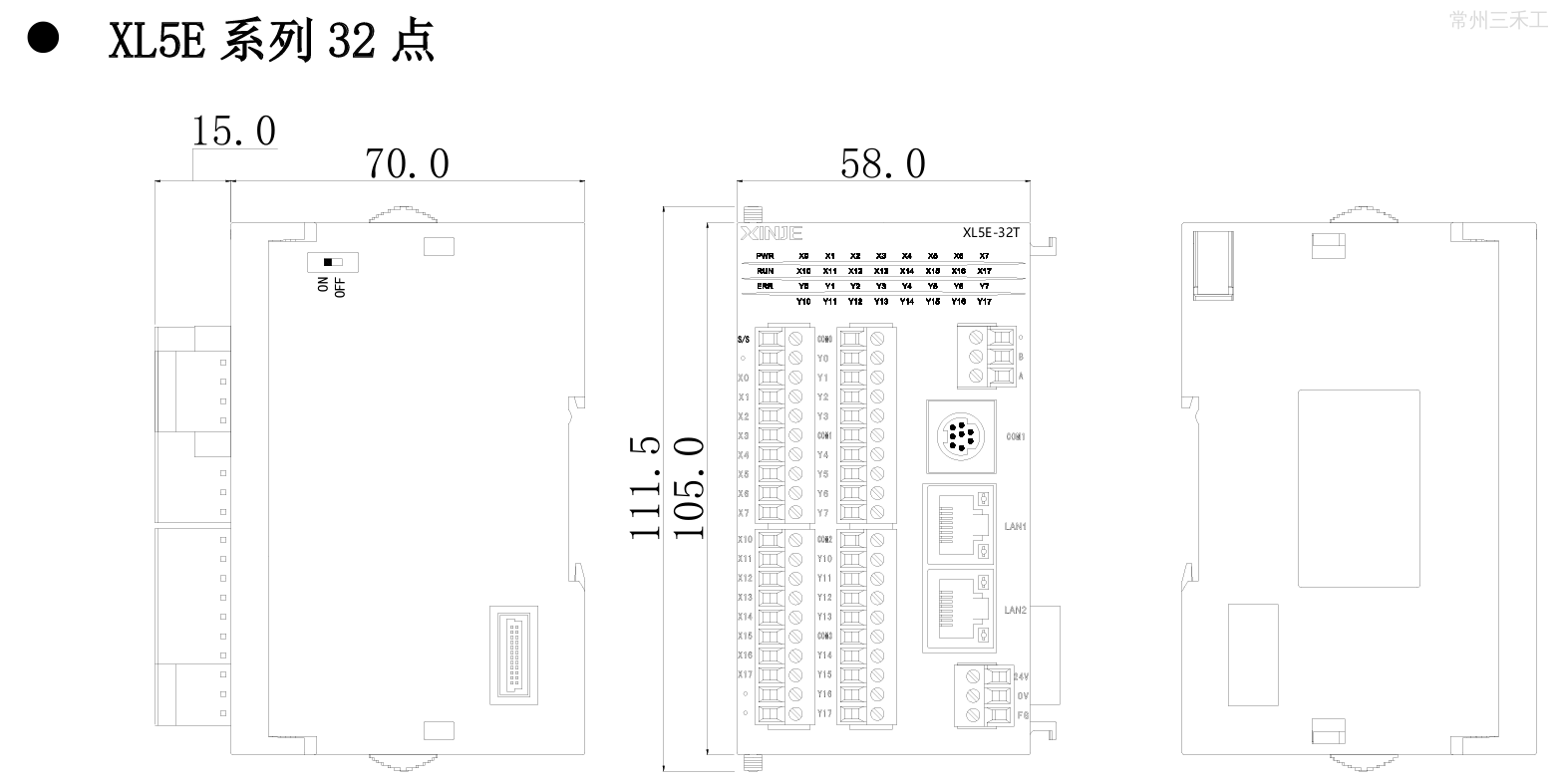

外形尺寸图（单位：mm）


型号：XL5E-32T4











 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881







XD_XL系列PLC用户手册【基本指令篇】下载
XD_XL系列PLC用户手册【定位控制篇】下载
XD_XL系列PLC用户手册【硬件篇】下载





更多资料请转至信捷下载中心

信捷下载中心




XL5E-32T4 三维图 (STP文档）下载
XL5E-32T4  CAD图下载





XD/XL系列PLC编程软件下载




程序下载电缆


1、RS232下载口（COM1）

PLC程序下载，需要使用XVP串口线。对于没有串口的电脑，另外还需要使用USB转COM工具，信捷有专用产品提供。

+
  XVP通讯线USB-COM


2、普通网线下载




XL5E系列型号表


型号

输入点数

（DC24V）

输出点数

（R，T）

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器混合输出

继电器输出

晶体管输出

晶体管继电器混合输出

NPN

型

-

-

-

-

XL5E-16T

-

8点

8点

-

-

-

-

XL5E-32T

-

16点

16点

-

-

-

-

XL5E-32T4

-

16点

16点

-

-

-

-

XL5E-64T6

-

32点

32点

-

-

-

-

XL5E-64T10

-

32点

32点

PNP

型

-

-

-

-

XL5E-32PT4

-

16点

16点



功能配置表


×不支持   √支持


注意：所有机型均标配时钟功能。



基本规格



项目

规格

绝缘电压

DC 500V 2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~55℃

环境湿度

5%~95%（无凝露）

PORT1口

RS232，连接上位机、人机界面编程或调试

PORT2口

RS485，连接智能仪表、变频器等

以太网口

RJ45，连接上位机、监控，与局域网内的其他设备通讯

PORT3口

扩展ED通讯口

安装

可用M3的螺丝固定或直接安装在的导轨上

接地（FG）

第三种接地（不可与强电系统公共接地）



性能规格


项目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.01~0.03us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

1MB

I/O

点数

※2

总点数

16点

32点

64点

输入点数

8点X0~X7

16点X0~X17

32点X0~X37

输出点数

8点Y0~Y7

16点Y0~Y17

32点Y0~Y37

内部线圈（X）※3

1280点

X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点

Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈（M、HM）

87000点

M0~M69999【HM0~HM11999】

特殊用※6  SM0~SM4999

流程（S）

9000点

S0~S7999【HS0~HS999】

定时器（T）

点数

7000点

T0~T4999【HT0~HT1999】

规格

100mS定时器：设置时间0.1~3276.7秒

10mS定时器：设置时间0.01~327.67秒

1mS定时器：设置时间0.001~32.767秒

计数器（C）

点数

7000点

C0~C4999【HC0~HC1999】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

100000字

D0~D69999【HD0~HD24999】※5

特殊用※6  SD0~SD4999

FlashROM

寄存器（FD）

14192字

FD0~FD8191

特殊用※6   SFD0~SFD5999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅附录1。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。
