信捷XL系列PLC扩展模块，数字量扩展模块，扩展16点继电器输出；此模块无需供电;
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |

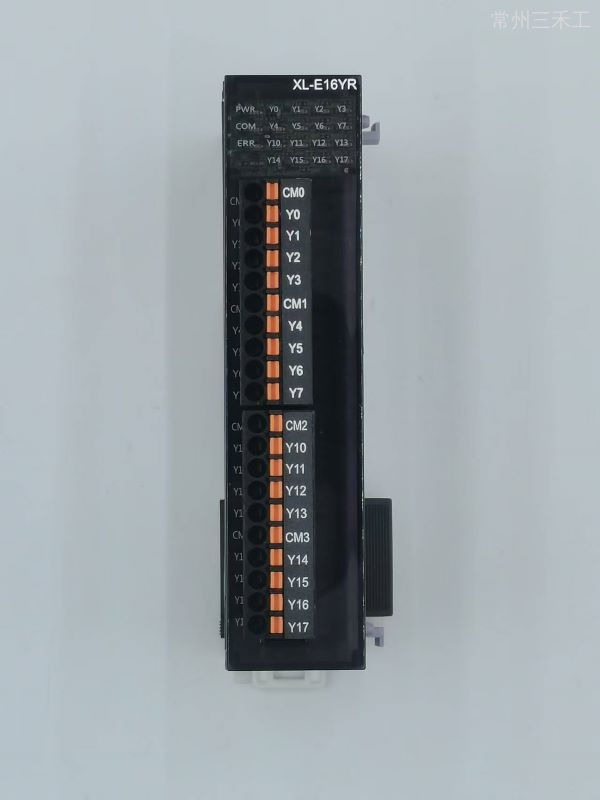

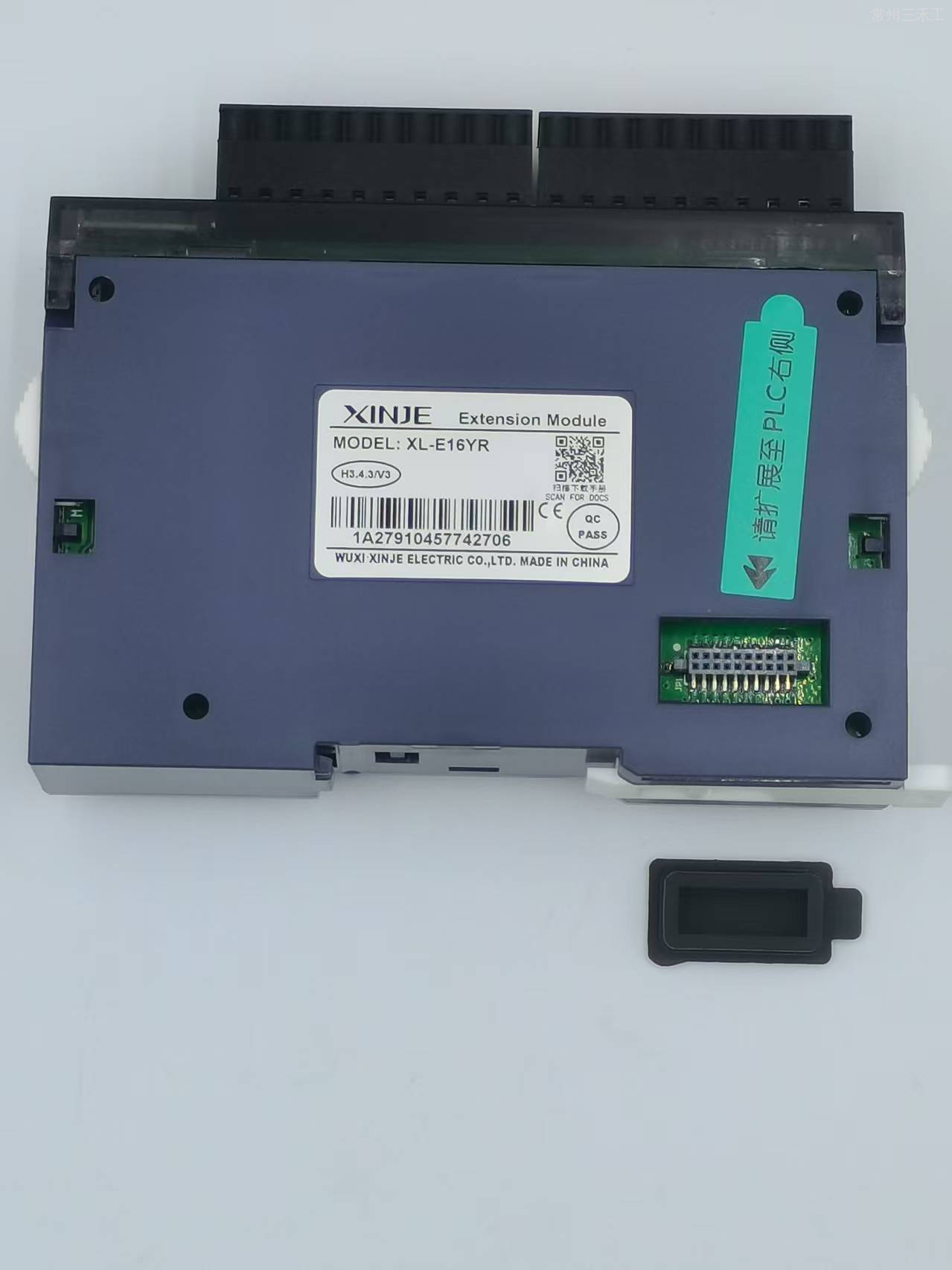

XL系列PLC I/O扩展模块 XL-E16YR
实物与参照图结构相同，尺寸相同，仅标识有区别。
产品特点
XL系列PLC适配开关量输入输出右扩展模块，包含8~32点规格。
XL系列PLC一般可扩展10~16个模块。
电源规格：DC24V
输入类型：NPN型
输出类型：继电器（R）
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~55℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 直接安装在DIN46277（宽35mm）的导轨上 |
端子排列图
型号：XL-E16YR
继电器输出接线
外观尺寸图（单位：mm）
型号：XL-E16YR
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
命名规则
1： | 系列名称 | XL：XL系列扩展模块 |
2： | 指代扩展模块 | E：表示扩展模块 |
3： | 输入点数 | 8或16或32 |
4：
| 输入点类型
| X：表示输入点为NPN型输入 PX：表示输入点为PNP型输入 |
5： | 输出点数 | 8或16或32 |
6： | 输出形式 | YT：晶体管输出 |
YR：继电器输出 | ||
7： | 端子结构 | 无：欧式端子 A：牛角端子 |
型号一览表
型号 | 输入输出 总点数 | 输入点数（DC24V） | 输出点数 （R，T） | |||
类型 | 输入 | 输出 | ||||
继电器输出 | 晶体管输出 | |||||
NPN型 | - | XL-E8X8YR | XL-E8X8YT | 16点 | 8点 | 8点 |
XL-E16X | - | - | 16点 | 16点 | - | |
- | XL-E16YR | XL-E16YT | 16点 | - | 16点 | |
- | - | XL-E16YT-A | 16点 | - | 16点 | |
- | - | XL-E16X16YT | 32点 | 16点 | 16点 | |
- | - | XL-E16X16YT-A | 32点 | 16点 | 16点 | |
XL-E32X | - | - | 32点 | 32点 | - | |
XL-E32X-A | - | - | 32点 | 32点 | - | |
- | - | XL-E32YT | 32点 | - | 32点 | |
- | - | XL-E32YT-A | 32点 | - | 32点 | |
PNP型 | XL-E16PX | - | - | 16点 | 16点 | - |
- | XL-E8PX8YR | XL-E8PX8YT | 16点 | 8点 | 8点 | |
- | - | XL-E16PX16YT | 32点 | 16点 | 16点 | |
- | - | XL-E16PX16YT-A | 32点 | 16点 | 16点 | |
XL-E32PX | - | - | 32点 | 32点 | - | |
XL-E32PX-A | - | - | 32点 | 32点 | - | |
功能说明
型 号 | 功 能 说 明 | |
NPN输入型 | PNP输入型 | |
XL-E8X8YR | XL-E8PX8YR | 8路开关量输入，8路继电器输出 |
XL-E8X8YT | XL-E8PX8YT | 8路开关量输入，8路晶体管输出 |
XL-E16X | XL-E16PX | 16路开关量输入 |
XL-E16YR | - | 16路继电器输出 |
XL-E16YT | - | 16路晶体管输出 |
XL-E16YT-A | - | 16路晶体管输出（牛角接线端子） |
XL-E16X16YT | XL-E16PX16YT | 16路开关量输入，16路晶体管输出 |
XL-E32X | XL-E32PX | 32路开关量输入 |
XL-E32YT | - | 32路晶体管输出 |
XL-E16X16YT-A | XL-E16PX16YT-A | 16路开关量输入，16路晶体管输出(牛角接线端子) |
XL-E32X-A | XL-E32PX-A | 32路开关量输入(牛角接线端子) |
XL-E32YT-A | - | 32路晶体管输出(牛角接线端子) |
