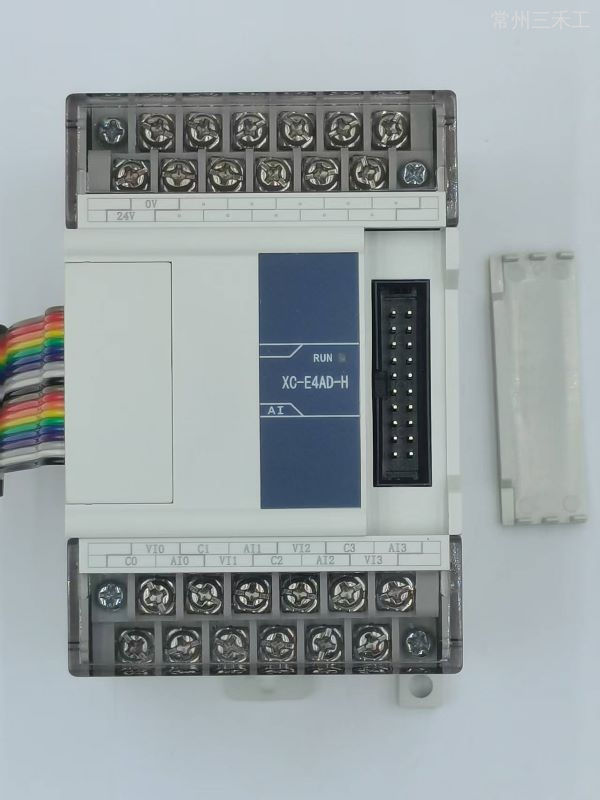

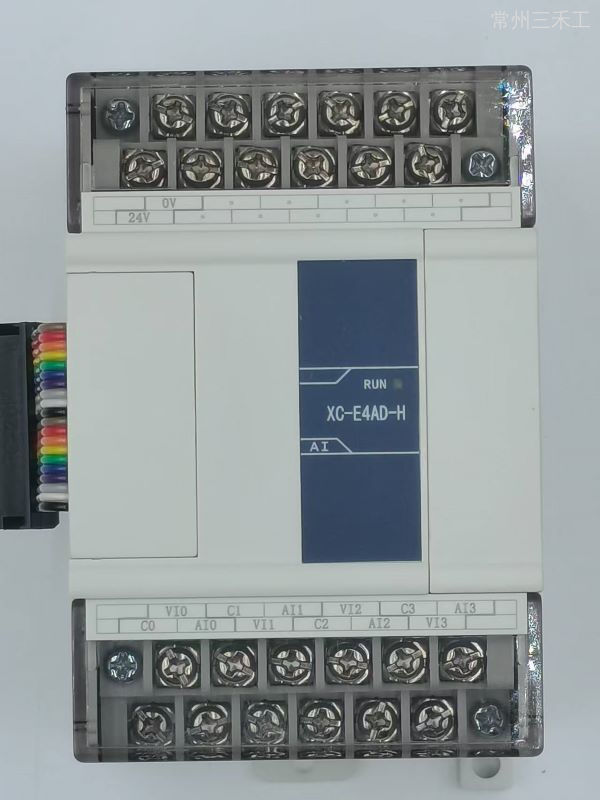

14Bit，4 通道模拟量输入模块；电流，电压可选；隔离处理，抗干扰性能更优；
XC-E4AD-H；信捷PLC；信捷XC系列PLC；信捷XC系列扩展模块；
XC-E4AD-H说明书下载:
满意度：
销量： 0
评论： 0 次
产品特点
XC系列PLC适配模拟量输入右扩展模块，包含2、4、8点规格。
XC系列PLC一般可扩展7个模块。
电源规格：DC24V
14位高精度模拟量输入
模拟量输入类型：电压（0~5V、0~10V）、电流（0~20mA、4~20mA）
特殊型号模拟量输入为双极性
隔离处理，抗干扰性能更优
命名规则
1：
系列名称
XC
2：
指代扩展模块
E
3：
模拟量输入点数
2、4、8
4：
指代模拟量输入
AD
5：
模拟量输入类型
H：内部隔离处理，抗干扰性能更优
B：输入为双极性
型号一览表
型 号
功 能
XC-E8AD-H
8通道模拟量输入模块(14bit)；前4路电压、后4路电流
XC-E8AD-B
8通道模拟量输入模块(14bit)；前4路电压、后4路电流，均为双极性
XC-E4AD-H
4通道模拟量输入模块(14bit)；电流、电压可选
XC-E2AD-H
2通道模拟量输入模块(14bit)；电流、电压可选
基本规格
项 目
规 格
使用环境
无腐蚀性气体
环境温度
0℃~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
安装
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上
性能规格
项目
电压输入
电流输入
2AD-H
4AD-H
8AD-H
8AD-B
模拟量输入范围
0～5V、0～10V
-5～5V、-10～10V
0～20mA、4～20mA
-20～20mA
最大输入范围
±15V
0～40mA
±20mA
数字输出范围
14位二进制数（-8192~8191）
PID输出值
0～K4095
分辨率
1/16383（14Bit）
综合精确度
1%
转换速度
20ms/通道
模拟量用电源
DC24V±10%，100mA
外观尺寸图（单位：mm）
