  • XC-E2AD2PT2DA
    ❤ 收藏
  • XC-E2AD2PT2DA

    右扩模块
    模拟量扩展
    0-5V,0-10V,4-20mA,0-20mA,PT100热电阻
    4-20mA,0-20mA,0-10V,0-5V
    2AD,2DA,2PT
    DC24V

    支持 2 通道 PT100 温度输入(精度为 0.01℃),具有 PID 自整定、独立 PID 参数设置、
    本体通讯读写等功能;2 通道 16 位精度模拟量输入(电流、电压可选);2 通道 10 位精
    度模拟量输出(电压电流可选)

    • ¥0.00
      ¥0.00
      ¥0.00
    • 满意度:

      销量: 0

      评论: 0 次

    重量:0.00KG
    • 数量:
商品描述

支持 2 通道 PT100 温度输入(精度为 0.01℃),具有 PID 自整定、独立 PID 参数设置、
本体通讯读写等功能;2 通道 16 位精度模拟量输入(电流、电压可选);2 通道 10 位精
度模拟量输出(电压电流可选)


 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

                                                            选型技术支持:18115003881

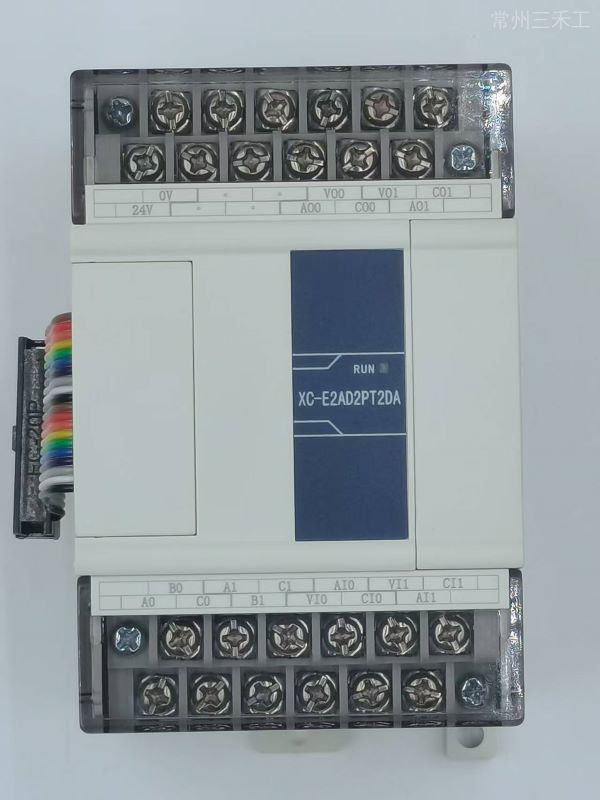

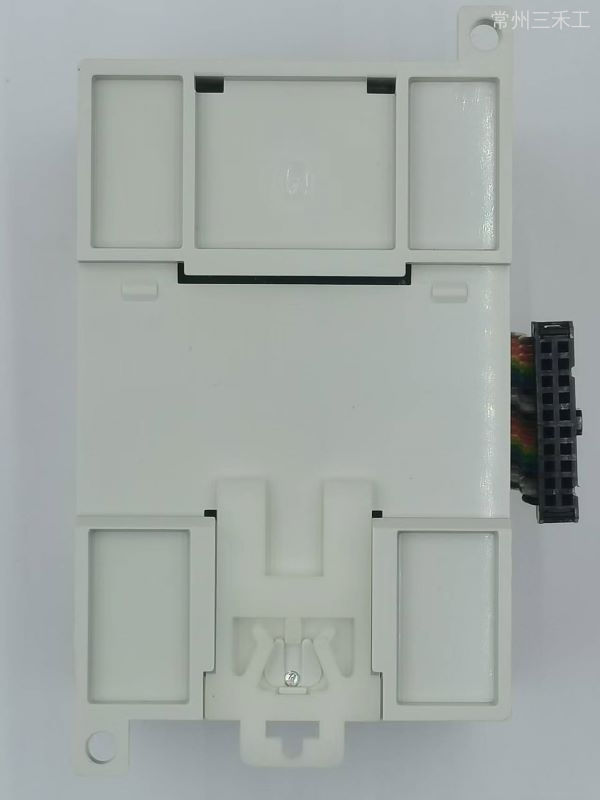

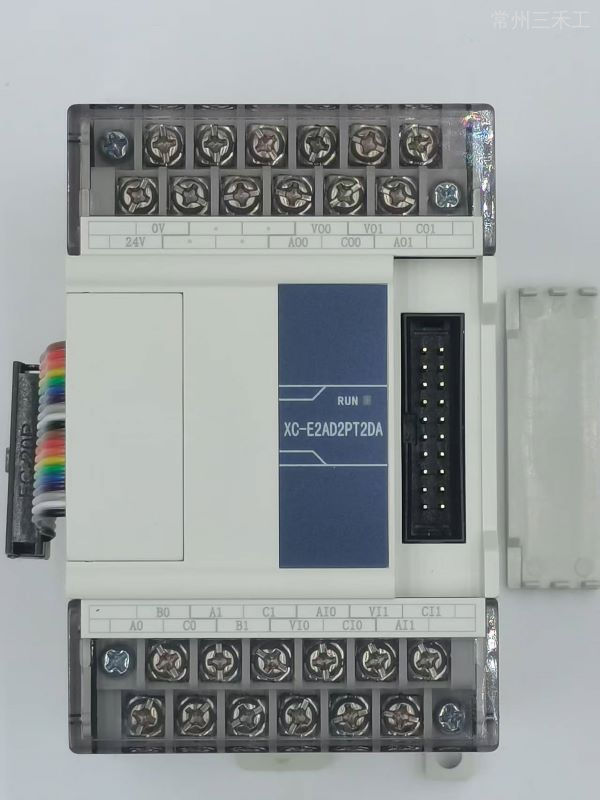

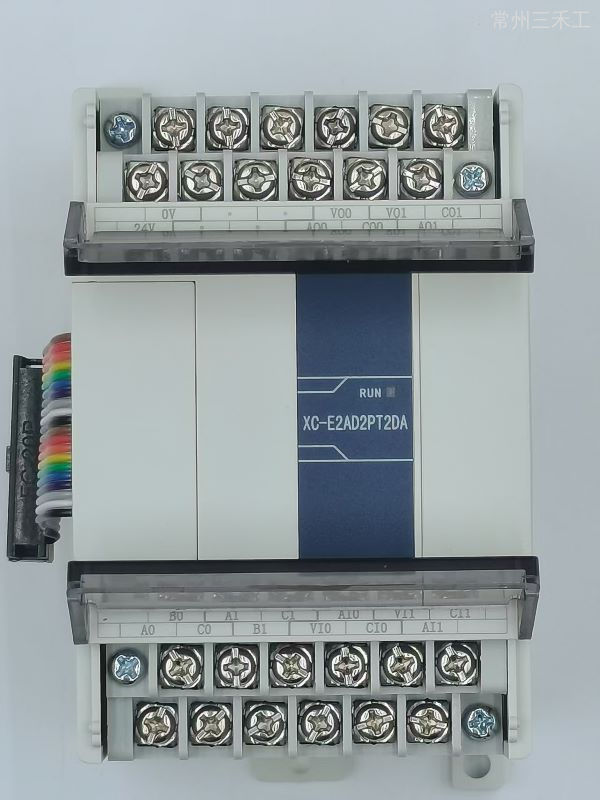

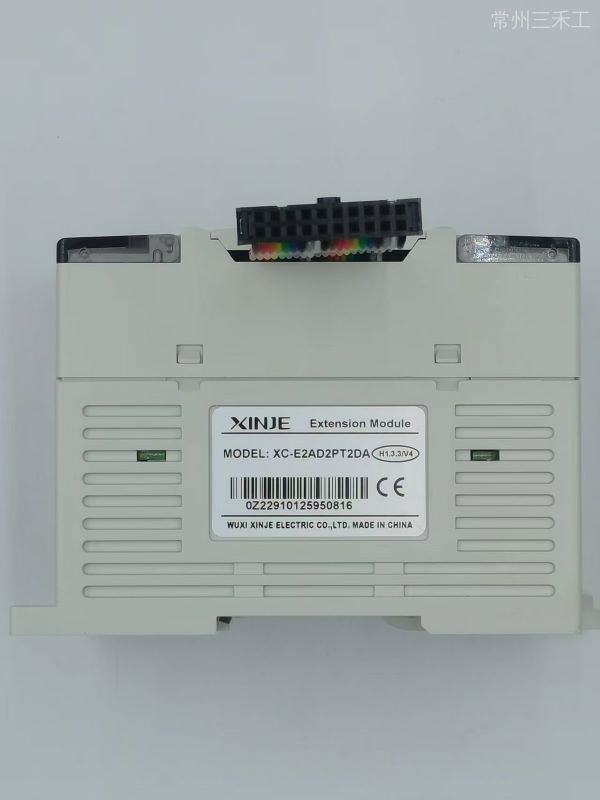

  • XC系列模拟量扩展模块,XC-E2AD2PT2DA



  • 实物与参照图结构相同,尺寸相同,仅标识有区别。


产品特点

  • XC系列PLC适配模拟量输入输出右扩展模块,包含4点输入、2点输出规格。

  • XC系列PLC一般可扩展7个模块。

  • 电源规格:DC24V

  • 14位高精度模拟量输入、12位高精度模拟量输出

  • 模拟量输入类型:电压(0~5V、0~10V)、电流(0~20mA、4~20mA)可选

  • 模拟量输出类型:电压(0~5V、0~10V)、电流(0~20mA、4~20mA)可选

  • 特殊型号模拟量输出为双极性

  • 隔离处理,抗干扰性能更优


命名规则



1:

系列名称

XC

2:

指代扩展模块

E

3:

模拟量输入点数

2:2通道模拟量输入



3:3通道模拟量输入

4:

指代模拟量输入

AD

5:

温度输入点数

2:2通道温度输入

4:4通道温度输入

6:

指代传感器输入类型

PT:PT100铂热电阻

7:

模拟量输出点数

2:2通道模拟量输出

8:

指代模拟量输出

DA

9:

是否隔离处理

H:内部隔离处理,抗干扰性能更优

无:非隔离处理


型号一览表





基本规格




性能规格





外观尺寸图(单位:mm)
