MS6H-80CM30BZ4-21P0
❤ 收藏

MS6H-80CM30BZ4-21P0

1.0KW
80mm
3000转
带抱闸+Z
单相220V
高惯量
CM-17位多圈绝对值磁编码器
3.2Nm
适用DS5驱动,电机接头类型B4

信捷伺服电机,1.0KW带抱闸,3.18Nm,3000转,高惯量, AC220V,4.1A,编码器精度17位,防护等级IP67;型号:MS6H-80CM30BZ4-21P0(信捷1.0KW高惯量伺服电机),推荐配套驱动DS5L1-20P7-PTA,DS5C1-20P7-PTA。

0.00
0.00
¥0.00
重量:0.00KG
数量:
立即购买
加入选型车
产品配件(伺服电机配件为普通电缆,高柔电缆型号请电话咨询)

原价:¥
0.00

  搭配总价:¥
0.00
商品描述

信捷伺服电机,1.0KW带抱闸,3.18Nm,3000转,高惯量, AC220V,4.1A,编码器精度17位,防护等级IP67;型号:MS6H-80CM30BZ4-21P0(信捷1.0KW高惯量伺服电机),推荐配套驱动DS5L1-20P7-PTA,DS5C1-20P7-PTA。


 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881


MS6系列多圈绝对值1.0KW带抱闸伺服电机

 MS6H-80CM30BZ4-21P0

产品描述



型号:MS6H-80CM30BZ4-21P0;


推荐驱动:

DS5C1-20P7-PTA(EtherCAT总线型新款);

DS5L1-20P7-PTA(脉冲基础型新款);


其他可用驱动:

DS5E-20P7-PTA (X-NET总线型);

DS5F-20P7-PTA(脉冲全功能型);

DS5K-20P7-PTA(脉冲标准型老款);

DS5C-20P7-PTA(EtherCAT总线型老款);

DS5P-20P7-PTA (Profinet总线型);

DS5N1-20P7-PTA(CANopen总线型);

DS5K1-20P7-PTA (脉冲标准型新款);

DS5C1-20P7-PTA-FH(EtherCAT总线型);



规格参数


电机型号MS6H-80CM30BZ4-21P0
电机代码588F
电压等级单相220V

额定功率[KW]

1.0KW
额定电流[A]4.1A
额定转速[rpm]3000
最高转速[rpm]4000
额定转矩【Nm】3.18【Nm】
最大转矩【Nm】9.54【Nm】
转子惯量[10^-7kg.m2]2483
惯量类型
高惯量
编码器位数17 位
编码器种类磁编码器
电机绝缘等级ClassF(155℃)
防护等级IP67
环境温度-15℃~+40℃
环境湿度相对湿度<90%(不结露)
是否带抱闸
抱闸线圈功率【W】11.5
抱闸线圈电流【A】0.48
静摩擦转矩【Nm】≥3.2


MS6系列T/N曲线

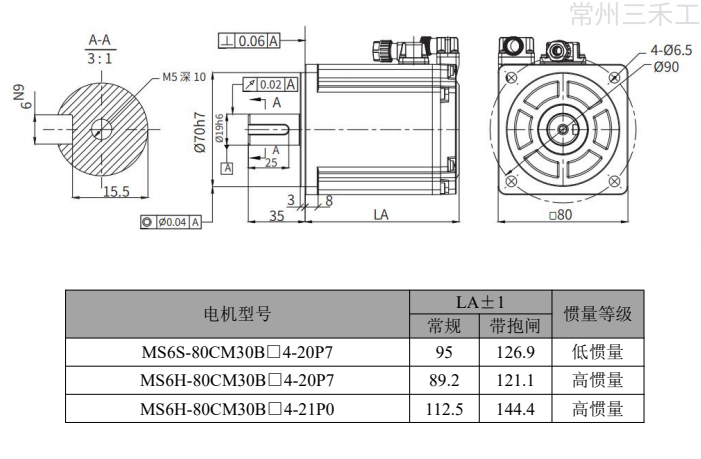

外形尺寸图(单位:mm)

MS6H-80CM30BZ4-21P0


  LA=144.4




 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881


电机

可以配套的驱动器

配套电缆

类型

编码器电缆

(03表示3米)

动力电缆

(03表示3米)

抱闸电缆

(03表示3米)

可以订购的标准长度

电缆自制

配件包

MS6H-80CM30BZ4-21P0

DS5E-20P7-PTA


DS5F-20P7-PTA


DS5K-20P7-PTA


DS5C-20P7-PTA


DS5P-20P7-PTA

普通

CP-SP-BM-03

CM-P07-M-03

 CB-P03-03

1米,1.2米,1.5

2米,3米,5

6米,7米,8

10米,12米,15

16米,20米,25

30米,35米,40

45米,50



JAM-P9-P4-P2


















高柔

CPT-SP-BM-03

CMT-P07-M-03

 CBT-P03-03

2米,3米,5米

6米,7米,8米

10米,12米,16米

20米,25米,30米

35米,40米,45米

50米


DS5C1-20P7-PTA


DS5N1-20P7-PTA


DS5L1-20P7-PTA


DS5K1-20P7-PTA


DS5C1-20P7-PTA-FH


 普通

CP-SP-BM-03

CM-P07A-M-03

 CB-P03-03

1米,1.2米,1.5米

2米,3米,5

6米,7米,8

10米,12米,16

20米,25米,30

35米,40米,45

50

 高柔

CPT-SP-BM-03

CMT-P07A-M-03

 CBT-P03-03

2米,3米,5

6米,8米,10

12米,16米,20

25米,30米,40

45米,50















更多资料请转至信捷下载中心

信捷下载中心




       MS6H-80CM30BZ4-21P0      三维图                         下载
       MS6H-80CM30BZ4-21P0      CAD图                         下载















更多资料请转至信捷下载中心

信捷下载中心






 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881

命名规则



惯量类别

6H

机座号

40(单位mm)

反馈元件

CS

单圈17   bit磁编绝对值电机

CM

多圈17   bit磁编绝对值电机

额定转速(rpm)

30

3000

轴规格

A

有键、无油封、带螺纹孔

B

有键、有油封、带螺纹孔

C

无键、无油封、有螺纹孔

D

无键、有油封、有螺纹孔

失电制动器

无失电制动器

Z

带失电制动器



电机连接件规格



1

表示电机接头安普接头

2

表示电机接头航插接头

3

表示电机接头为连接器式样(IP67专用,研发中)

电压等级

2

220V级

功率(KW)

0P1

0.1



外形尺寸图(单位:mm)
