信捷触摸屏，TS2系列4.3寸，基于Linux系统，采用Cortex-A7处理器，主频1GHz，内置64MB内存，1677万色，分辨率800*272，2个通讯口，COM1口支持RS232，COM2口支持RS485，USB-B下载方式，1个USB-A口，支持CSV数据导入导出和U盘下载程序；开孔尺寸：119.8*93.8，可垂直安装，使用Touchwin Pro 软件编辑工程；（*注：USB-A口与 USB-B口不可同时使用，PFW 存储机制为每 1 分钟存储一次）
TS2系列4.3英寸触摸屏 TS2-400-Z
规格参数
尺寸
4.3英寸
分辨率
480*272
液晶屏
TFT液晶显示，LED背光
显示颜色
1677万色
（cd/㎡）
触摸面板
四线电阻式触摸屏
液晶寿命
30000小时以上，环境温度25℃，24小时运行
存储器
64MB
COM1口
RS232
COM2口
RS485
USB-A(符合USB2.0规范)，U盘口，用于连接便携式存储设备U盘等,可进行数据导入及导出，可连接鼠标、键盘等设备
USB接口2
USB-B(符合USB2.0规范),USB下载口,用于画面数据下载
以太网口
/
输入电压
DC24V（电压范围：DC22V~DC26V）
消耗电流
200mA
允许失电
10ms以下（实际失电小于1s）
抗电压冲击
AC1000V，10mA，小于1分钟（信号与地间）
绝缘电阻
DC500V，10MΩ以上（信号与地间）
运行温度
0℃~50℃
存储温度
-10℃~60℃
运行湿度
10%RH~90%RH（无凝露）
抗干扰能力
干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟
空气
无腐蚀性气体
冷却方式
自然风冷
防护等级
前面板符合IP65
（mm）
含包装尺寸
含包装重量
（kg）
注意：以上所有型号标配时钟。
*注：
1、-Z型号比-E型号缺少一个以太网口。
2、USB-A口与USB-B口不可同时使用

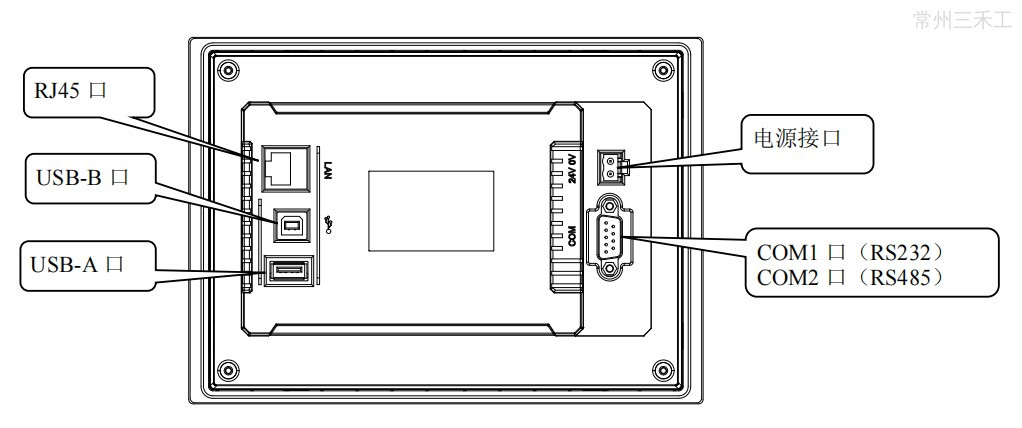

结构说明
连接网线上/下载 HMI 程序，支持与信捷、西门子、三菱等网口设备，以及其它 Modbus-TCP 设备通讯

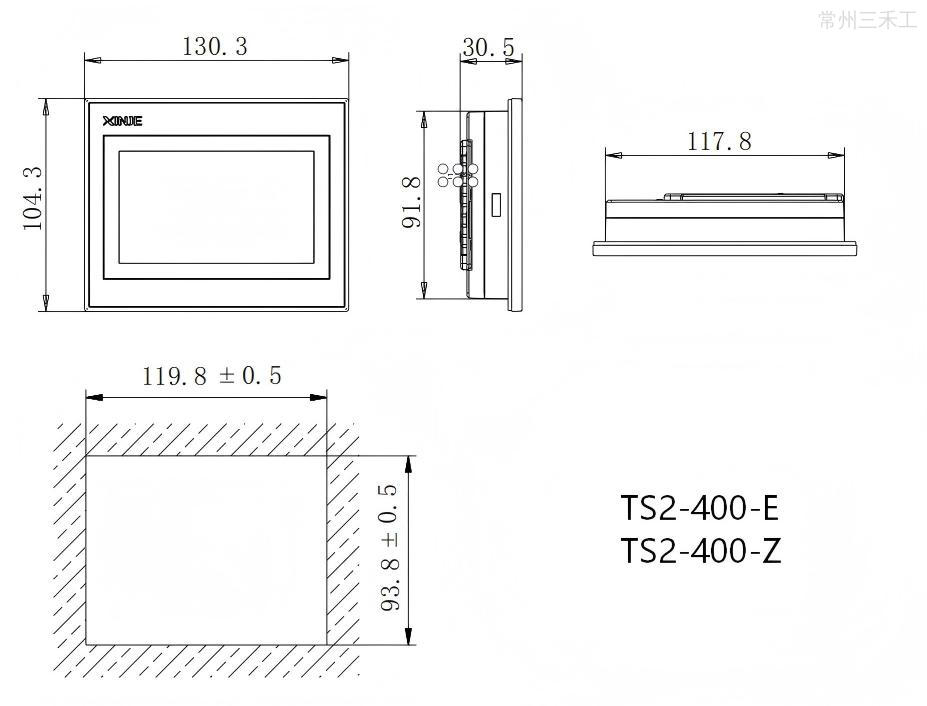

外形尺寸图（单位：mm)
