TG765S-MT

显示屏尺寸:7.0英寸

9针口数量:9针1口/公座/PLC,9针2口/公座/DOWNLOAD

通讯接口:2口-RS232,1口-RS422,1口-RS485,1口-RS232,方口USB,2口-RS485

驱动支持:多品牌驱动

协议支持:MODBUS RTU,X-NET(一屏多机)

功能支持:标配时钟

按型号分类:通用型新款

信捷触摸屏，TG薄款，黑色，7.0寸，1677万色，分辨率 800*480，400MHz 主频，128MB存储器，2个通讯口，支持X-Net总线（仅单屏模式，最高波特率为115200），PLC口支持RS232/RS485/RS422，Download口支持 RS232/RS485，USB-B下载方式；
开孔尺寸：192.0*138.5，可垂直安装；

市场价：￥0.00

价格：￥0.00

会员价格：

普通会员：￥0.00

带包装重量:0.800KG

含包装尺寸：

236*193*85(mm)

数量：

立即购买

加入选型车

商品参数

显示屏尺寸:7.0英寸
9针口数量:9针1口/公座/PLC/ 9针2口/公座/DOWNLOAD
通讯接口:2口-RS232/ 1口-RS422/ 1口-RS485/ 1口-RS232/ 方口USB/ 2口-RS485
驱动支持:多品牌驱动
协议支持:MODBUS RTU/ X-NET(一屏多机)
功能支持:标配时钟
按型号分类:通用型新款

商品描述

信捷触摸屏，TG薄款，黑色，7.0寸，1677万色，分辨率 800*480，400MHz 主频，128MB存储器，2个通讯口，支持X-Net总线（仅单屏模式，最高波特率为115200），PLC口支持RS232/RS485/RS422，Download口支持 RS232/RS485，USB-B下载方式；
开孔尺寸：192.0*138.5，可垂直安装；

TG系列超薄7.0寸触摸屏 TG765S-MT

规格参数

型号		TG765S-MT
产品特性	尺寸	7.0英寸
	分辨率	800*480
	液晶屏	TFT液晶显示，LED背光
	显示颜色	1677万色
	亮度 (cd/㎡)	200
	触摸面板	四线电阻式触摸屏
	液晶寿命	50000小时以上，环境温度25℃，24小时运行
	存储器	128MB
外部接口	PLC口	RS232/RS422/RS485
	Download口	RS232/RS485
	USB-A口1	/
	USB-B口2	USB下载口，符合USB2.0规范
	以太网口	/
电气特性	输入电压	DC24V（电压范围：DC22V~DC26V）
	消耗电流	200mA
	允许失电	10ms以下（实际失电小于1s）
	抗电压冲击	AC1000V，10mA，小于1分钟（信号与地间）
	绝缘电阻	DC500V，10MΩ以上（信号与地间）
环境	运行温度	0℃~50℃
	存储温度	-20℃~60℃
	运行湿度	10%RH~90%RH（无凝露）
	抗干扰能力	干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟
	空气	无腐蚀性气体
	冷却方式	自然风冷
	防护等级	前面板符合IP65
运输参数	外部尺寸 (mm)	207.0148.038.5
	含包装尺寸 (mm)	23619385
	含包装重量 (kg)	0.8

注意：1、S为黑色外壳，G为灰色外壳

2、以上所有型号标配时钟。

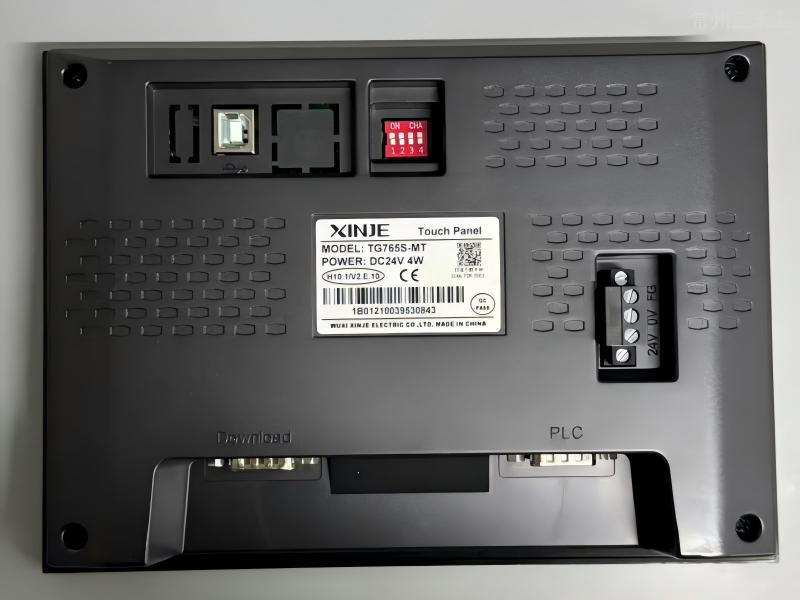

结构说明

外观	名称	功能

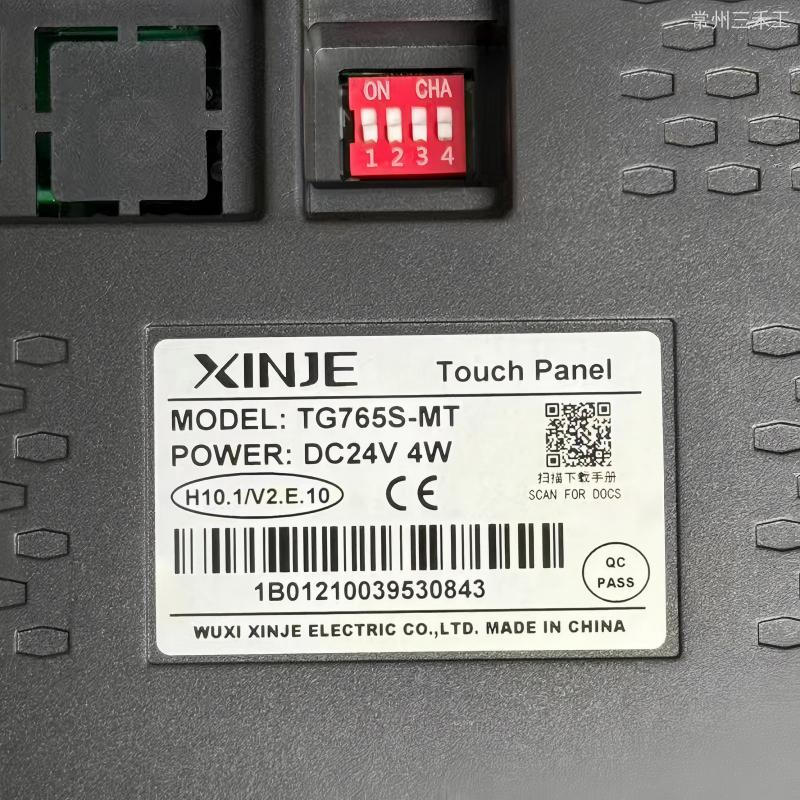

	拨码开关	用于设置强制下载、触控校准等（2.E.8 以上版本 TG765G-ZT 硬件没有拨码，按住屏幕左上角重新上电代表拨码 1，屏幕右上角代表拨码 2，屏幕左下角代表拨码 3，屏幕右下角代表拨码 4，软件必须 2.E.8 及以上）
	COM1 通讯口 (Download 口)	支持 RS232/RS485 通讯（TG465 系列除 MT2/UT2 外/TG765-XT（已停产)/ TG765-XT(P)（已停产）/TG765-XT-C/ TG765-XT(P)-C,TGM765B-MT/ET 无此通讯口，-NT 型号支持 RS232/RS485/RS422，TG765S-XT 为 RS232）
	COM2通讯口 (PLC 口)	支持 RS232/RS485/RS422 通讯（TG465-XT 及此系列 V3.0 以下版本只支持 RS232/RS485，TG765-XT/ TG765-XT(P)/ TG765-XT-C/TG765-XT(P)-C / TG765S-XT 只支持 RS232， -NT 型号支持 RS485/X-Net 总线）
	USB-A 接口	可插入 U 盘存储数据，U 盘导入工程（下位机版本为 V2.D.3c 及以上）
	USB-B 接口	连接 USB 线上/下载程序
	以太网接口	支持与 TBOX、西门子 S7-1200、西门子 S7-200Smart 及其它 Modbus-TCP 设备通讯
