TS3-1000-E

显示屏尺寸:10.1英寸

9针口数量:9针1口/公座/PLC,9针2口/公座/DOWNLOAD

通讯接口:1口-RS232,1口-RS485,2口-RS232,2口-RS485,2口-RS422,方口USB,数据USB,以太网

驱动支持:多品牌驱动

协议支持:MODBUS RTU,MODBUS TCP,X-NET(一屏多机),TCP/IP

功能支持:标配时钟,CSV导入导出,U盘下载程序,网口下载程序

按型号分类:TS3标准型

信捷触摸屏，TS3系列10.1寸屏，基于Linux系统，采用Cortex-A8处理器，主频600MHz，内置128MB内存，1677万色，分辨率800*480，2个通讯口，COM1口支持 RS232/RS485，COM2口支持RS232/RS485/RS422，USB-B下载方式，1个USB-A口，支持CSV数据导入导出和U盘下载程序，1个以太网接口，支持MODBUS TCP协议，支持网口下载；开孔尺寸：192.0*138.5，可垂直安装，使用 Touchwin Pro 软件编辑工程；（*注：USB-A口与USB-B口不可同时使用）

市场价：￥0.00

价格：￥0.00

会员价格：

普通会员：￥0.00

带包装重量:1.300KG

含包装尺寸：

306*233*100(mm)

数量：

立即购买

加入选型车

商品参数

显示屏尺寸:10.1英寸
9针口数量:9针1口/公座/PLC/ 9针2口/公座/DOWNLOAD
通讯接口:1口-RS232/ 1口-RS485/ 2口-RS232/ 2口-RS485/ 2口-RS422/ 方口USB/ 数据USB/ 以太网
驱动支持:多品牌驱动
协议支持:MODBUS RTU/ MODBUS TCP/ X-NET(一屏多机)/ TCP/IP
功能支持:标配时钟/ CSV导入导出/ U盘下载程序/ 网口下载程序
按型号分类:TS3标准型

商品描述

信捷触摸屏，TS3系列10.1寸屏，基于Linux系统，采用Cortex-A8处理器，主频600MHz，内置128MB内存，1677万色，分辨率800*480，2个通讯口，COM1口支持 RS232/RS485，COM2口支持RS232/RS485/RS422，USB-B下载方式，1个USB-A口，支持CSV数据导入导出和U盘下载程序，1个以太网接口，支持MODBUS TCP协议，支持网口下载；开孔尺寸：192.0*138.5，可垂直安装，使用 Touchwin Pro 软件编辑工程；（*注：USB-A口与USB-B口不可同时使用）

TS高端系统触摸屏10.1英寸 TS3-1000-E（带网口）

规格参数

型号		TS3-1000-E
产品特性	尺寸	10.1英寸
	分辨率	1024*600
	液晶屏	TFT液晶显示，LED背光
	显示颜色	1677万色
	亮度（cd/m2）	300
	触摸面板	四线电阻式触摸屏
	液晶寿命	50000小时以上，环境温度25℃，24小时运行
	存储器	128MB
外部接口	COM1口	RS232/RS485
	COM2口	RS232/RS422/RS485
	COM3口	/
	USB-A口	U盘口，符合USB2.0规范
	USB-B口	USB下载口，符合USB2.0规范
	以太网口	标准 RJ45
电气特性	输入电压	DC24V（电压范围：DC22V~DC26V）
	消耗电流	270mA
	允许失电	10ms以下（实际失电小于1s）
	抗电压冲击	AC1000V，10mA，小于1分钟（信号与地间）
	绝缘电阻	DC500V，10MΩ以上（信号与地间）
环境	运行温度	0℃~50℃
	存储温度	-10℃~60℃
	运行湿度	10%RH~90%RH（无凝露）
	抗干扰能力	干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟
	空气	无腐蚀性气体
	冷却方式	自然风冷
	防护等级	前面板IP65

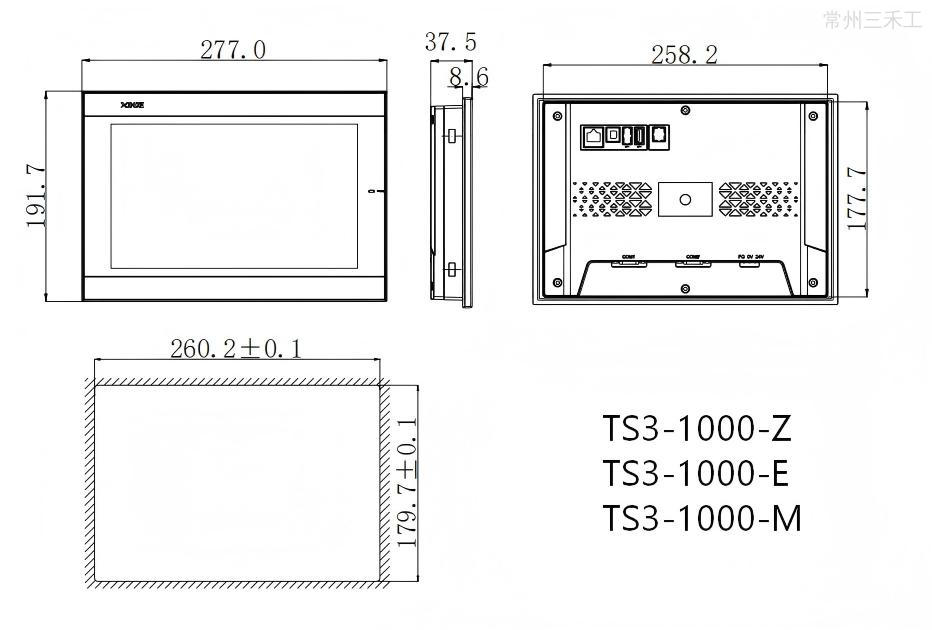

运输参数	外部尺寸（mm）	277.0191.736.6
	含包装尺寸（mm）	306.0233.0100.0
	含包装重量（kg）	1.3
	外壳材料	工业塑料PC+ABS

注意：以上所有型号标配时钟。

*注：USB-A口与USB-B口不可同时使用

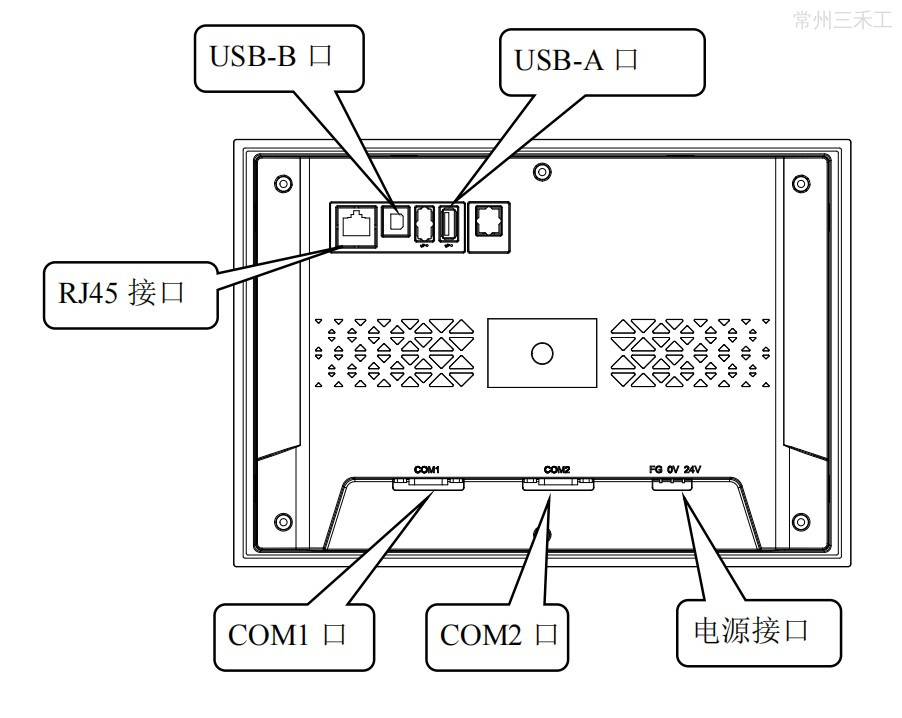

结构说明

外观	名称	功能
	COM1 通讯口	支持 RS232/RS485 通讯
	COM2 通讯口	支持 RS232/RS485/RS422 通讯
	USB-A 接口	可插入 U 盘存储数据，U 盘导入工程
	USB-B 接口	连接 USB 线上/下载程序
	以太网接口	连接网线上/下载 HMI 程序，支持与信捷、西门子、三菱等网口设备，以及其它 Modbus-TCP 设备通讯
