Z-2WT-BD
❤ 收藏

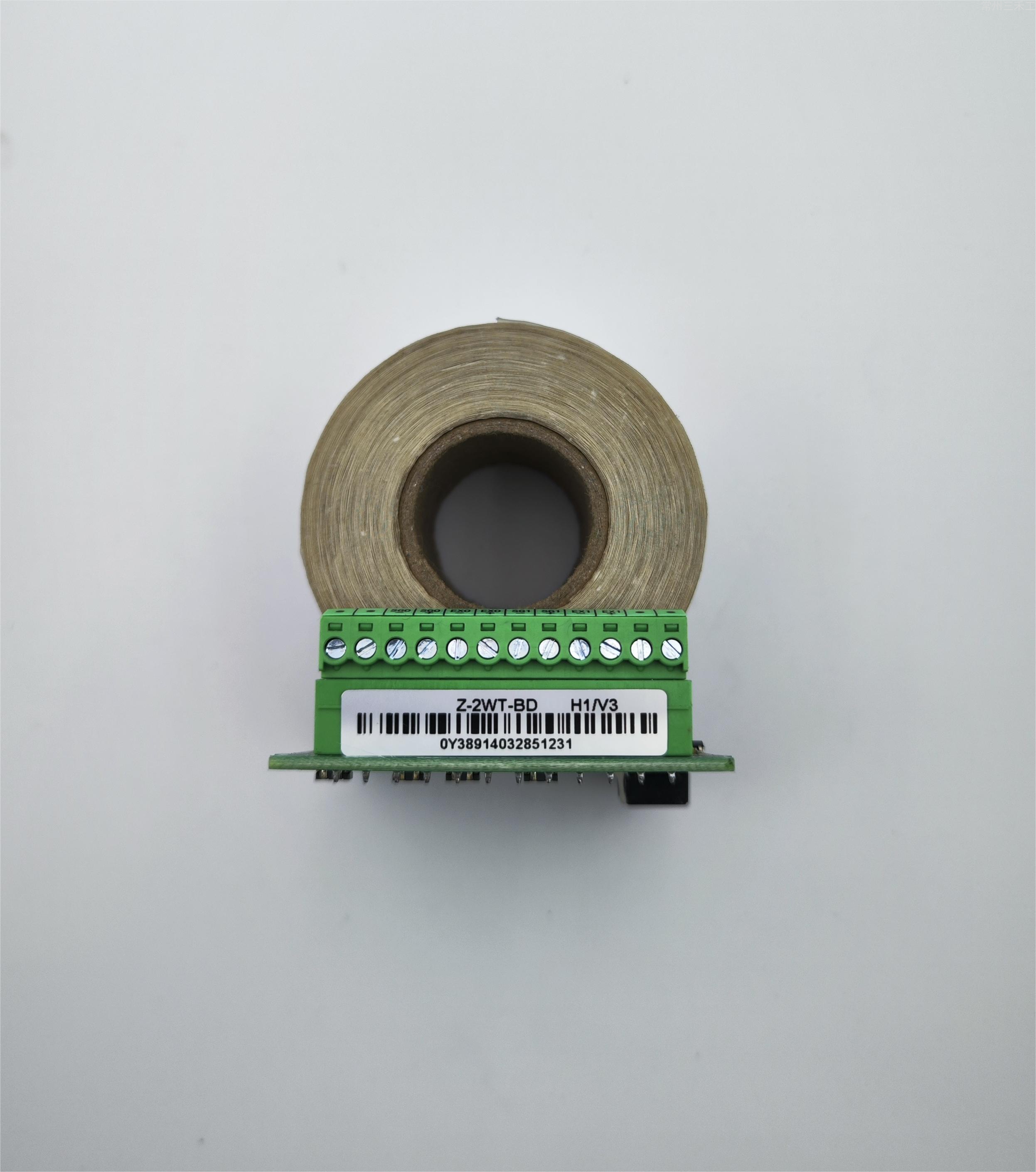

Z-2WT-BD

ZP扩展,ZG扩展
模拟量扩展
0-10mV
2WT

ZG/ZP 系列一体机扩展 BD 板,可采集两路压力传感器的模拟量电压信号(0~10mv),
20 位高精度 A/D 转换,采用△~∑ADC 的 A/D 转换方式,更优化的滤波算法,抗干扰性
更好;

0.00
0.00
¥0.00
重量:0.00KG
数量:
立即购买
加入选型车
商品描述

ZG/ZP 系列一体机扩展 BD 板,可采集两路压力传感器的模拟量电压信号(0~10mv),
20 位高精度 A/D 转换,采用△~∑ADC 的 A/D 转换方式,更优化的滤波算法,抗干扰性
更好;


 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881


ZP/ZG一体机系列模拟量扩展模块  Z-2WT-BD





产品特点



  • ZG3/ZGM系列一体机专用扩展BD板

  • 支持12bit模拟量输入,电压或电流模式可选

  • 支持PT100铂热电阻(2线制)输入,精度0.1℃

  • 支持10bit模拟量输出,电流模式

  • 支持20bit电压信号0~10mV

  • 支持1路RS232或1路RS485通讯

  • 直接安装在整体式控制器背面,不占用多余空间




型号一览表


型 号

功 能

Z-3AD3PT-BD

3通道12位高精度模拟量电压输入,电压0~10V、0~5V可选。

3通道铂金测温电阻体(Pt100   2线式)温度传感器模拟输入,-100~500℃。

Z-4AD2DA-A-BD

4通道12位高精度模拟量电流输入,0~20mA、4~20mA可选;

2通道10位高精度模拟量电流输出,0~20mA、4~20mA可选;

Z-1WT-BD

1路20位高精度电压信号输入,可采集0~10mV的电压信号

Z-2WT-BD

2路20位高精度电压信号输入,可采集0~10mV的电压信号

Z-NES-BD

1路RS232或1路RS485通讯,两种通讯不能同时使用





 基本规格



1、Z-4AD2DA-A-BD规格表

项目

电流输入

电流输出

模拟量输入范围

0~20mA、4~20Ma

(输入电阻125Ω)

-

模拟量输出范围

-

DC0~20mA、4~20mA

(外部负载电阻小于500Ω)

分辨率

1/4095(12Bit);转换数据以16进制形式存入PLC(12Bit)

1/1023(10Bit);转换数据以16进制形式存入PLC

数字输入范围

12位二进制数(0~4095)

-

数字输出范围

-

10位二进制数(0~1023)

综合精确度

满刻度的±0.8%

转换时间

1ms/1通道

1ms/1通道

绝缘

输入输出的各个通道之间没有绝缘,与一体机内部电路之间是绝缘的

点数占用

0点(因为是通过数据寄存器操作的,所以不受主PLC的标准最大控制点数的限制。)

 2、Z-3AD3PT-BD规格表

项目

电压输入

温度输入

模拟量输入范围

0~5V、0~10V(输入电阻13.3kΩ)

铂电阻 Pt100(2 线制)

温度测量范围

-

-100~500℃

分辨率

1/4096(12Bit);转换数据以16进制形式存入PLC(12Bit)

0.1℃

数字输入范围

12位二进制数(0~4095)

-1000~5000

综合精确度

满刻度的±0.8%

转换时间

1ms/1通道

1ms/1通道

绝缘

输入输出的各个通道之间没有绝缘,与一体机内部电路之间是绝缘的

点数占用

0点(因为是通过数据寄存器操作的,所以不受主PLC的标准最大控制点数的限制。)

 3、Z-1WT-BD、Z-2WT-BD规格表

模拟量输入范围

DC0~10mV(传感器2mv/v)

A/D实际分辨率

1/1048575(20Bit)

最大显示分辨率

1/300000

非线性

0.01%F.S

转换速度

150次/秒、300次/秒、450次/秒可选

电源

AC220V±10% 50/60Hz

传感器激励电源

5VDC/120mA,可并联4只350Ω称重传感器;

安装方式

安装在整体式控制器的背面

使用环境

无腐蚀性气体

环境温度

-10℃~50℃

环境湿度

5~95%RH(不可结露)

软件版本

V3.5.2及以上

4、Z-NES-BD

安装方式

直接安装在ZG或ZP系列整体式控制器的背面

使用环境

无腐蚀性气体

环境温度

0℃~60℃

环境湿度

5~95%
