ZG/ZP 系列一体机扩展 BD 板，4 通道 Pt100（三线制）温度采集，测温范围-100℃~500℃，分辨率 0.1°C；

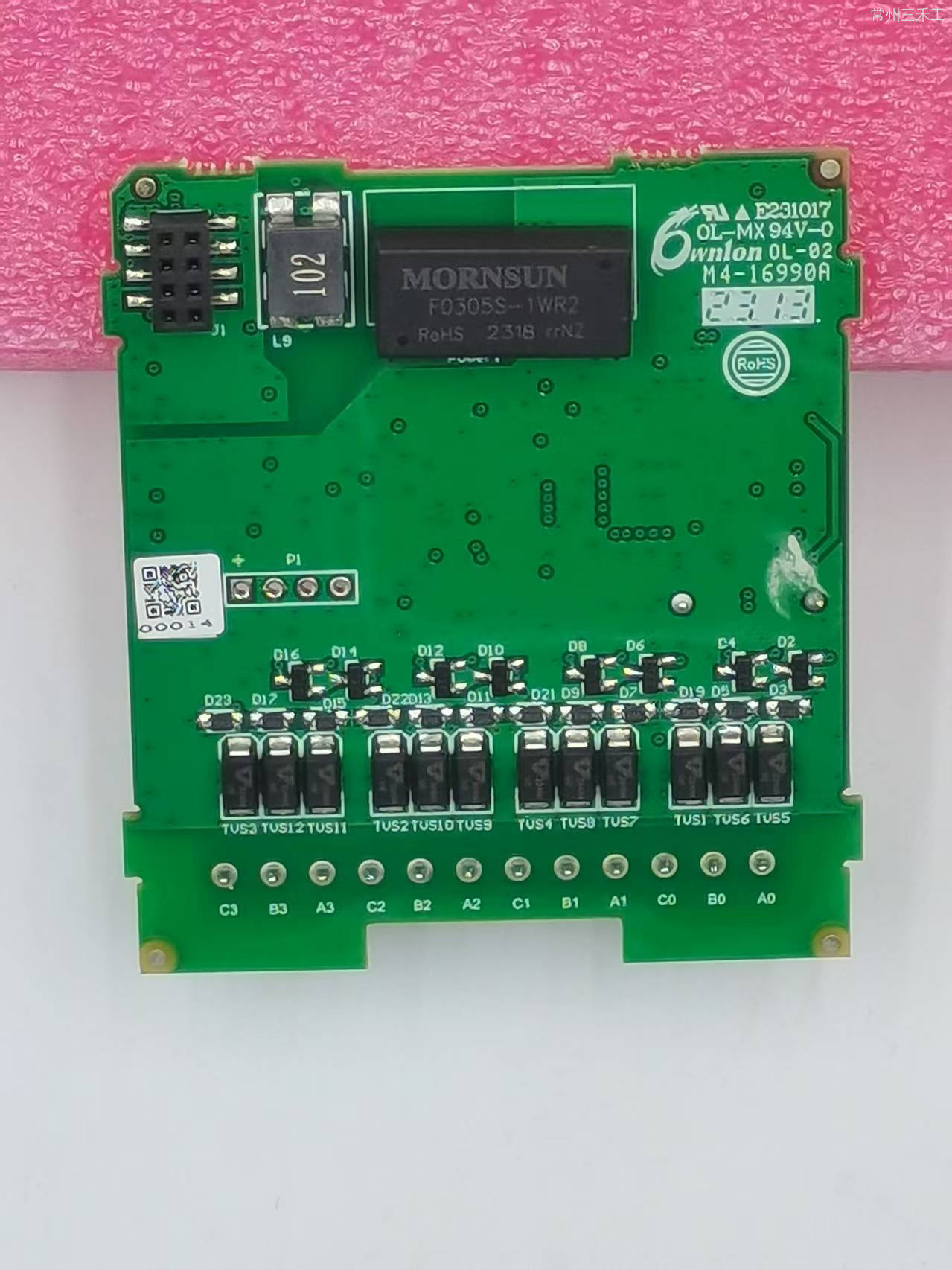

ZP/ZG一体机系列模拟量扩展模块 Z-4PT3-BD
产品特点
ZG3/ZGM系列一体机专用扩展BD板
支持12bit模拟量输入，电压或电流模式可选
支持PT100铂热电阻（2线制）输入，精度0.1℃
支持10bit模拟量输出，电流模式
支持20bit电压信号0~10mV
支持1路RS232或1路RS485通讯
直接安装在整体式控制器背面，不占用多余空间
基本规格
型号一览表
型号
功能
Z-3AD3PT-BD
3通道12位高精度模拟量电压输入，电压0~10V、0~5V可选。
3通道铂金测温电阻体（Pt100 2线式）温度传感器模拟输入，-100~500℃。
Z-4AD2DA-A-BD
4通道12位高精度模拟量电流输入，0~20mA、4~20mA可选；
2通道10位高精度模拟量电流输出，0~20mA、4~20mA可选；
Z-1WT-BD
1路20位高精度电压信号输入，可采集0~10mV的电压信号
Z-2WT-BD
2路20位高精度电压信号输入，可采集0~10mV的电压信号
Z-NES-BD
1路RS232或1路RS485通讯，两种通讯不能同时使用
端子排列
接线方式
