XD1-24R-C
❤ 收藏

XD1-24R-C

24点12入12出
继电器-R
232-COM1,232-COM2,485
DC24V
NPN
小型PLC-XD系列
XD1

信捷XD系列PLC主机，主机12入/12出，继电器输出；供电电源DC24V，DC24V 输出额定电流 400mA；2个RS232、1个RS485；

￥0.00
0.00
￥0.00
重量：0.00KG
数量：
立即购买
加入选型车
商品描述

信捷XD系列PLC主机，主机12入/12出，继电器输出；供电电源DC24V，DC24V 输出额定电流 400mA；2个RS232、1个RS485；

 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

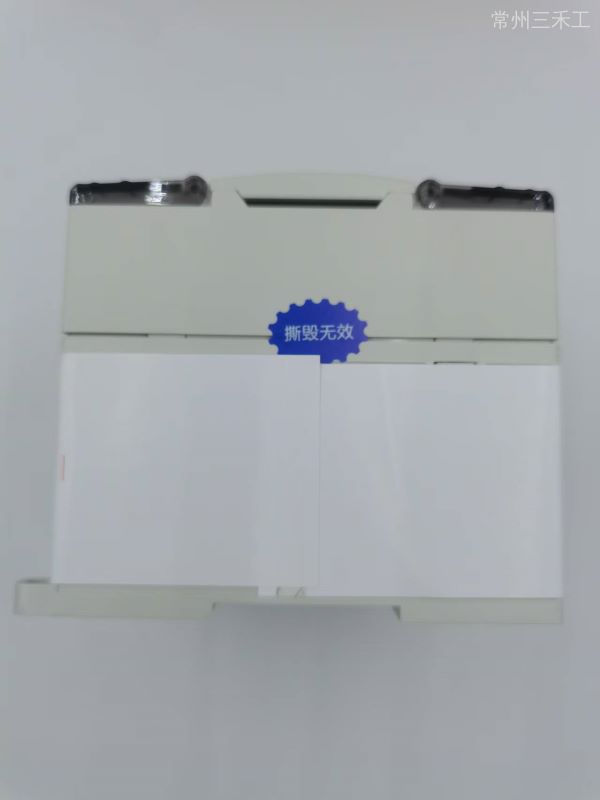

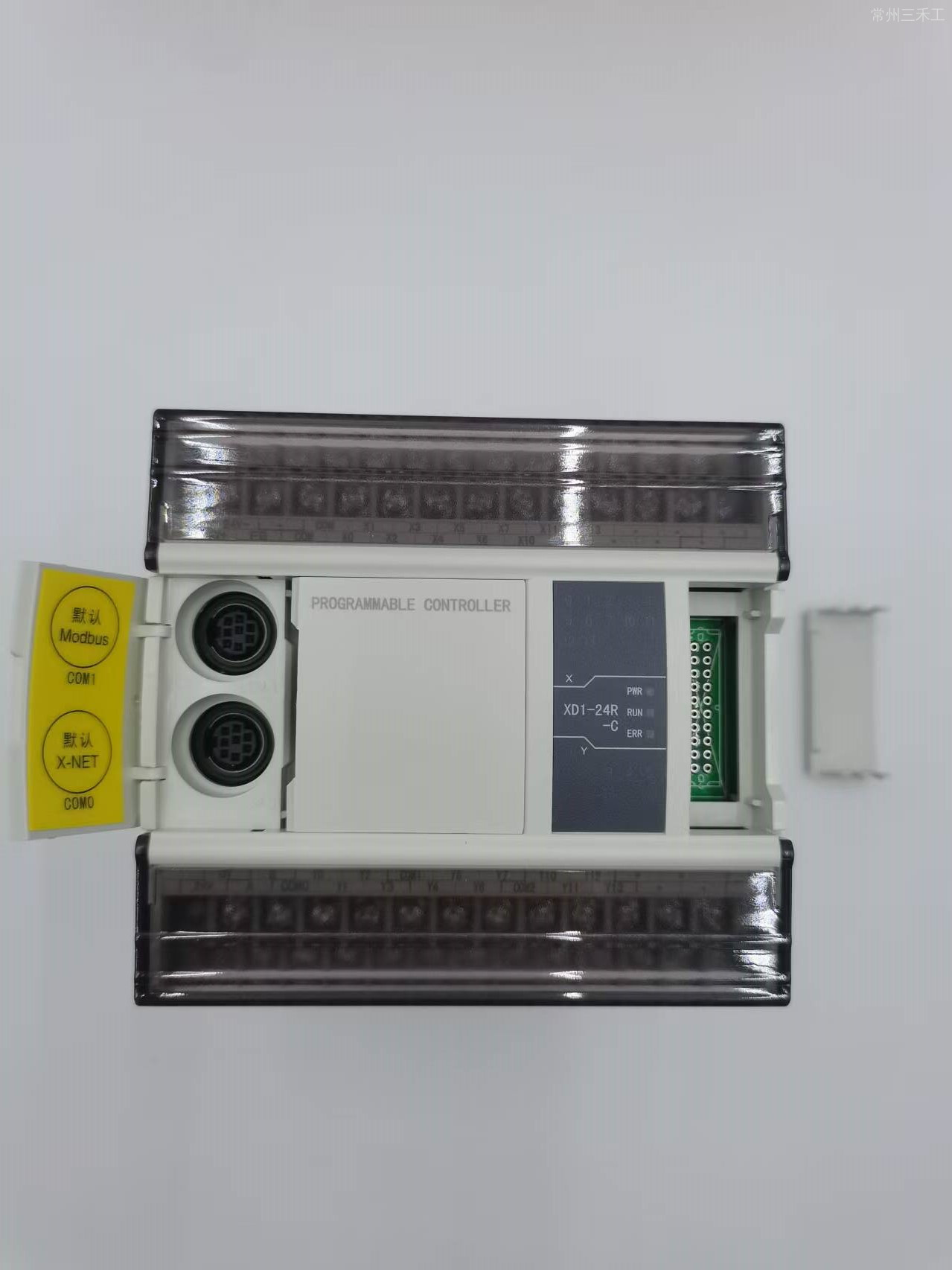

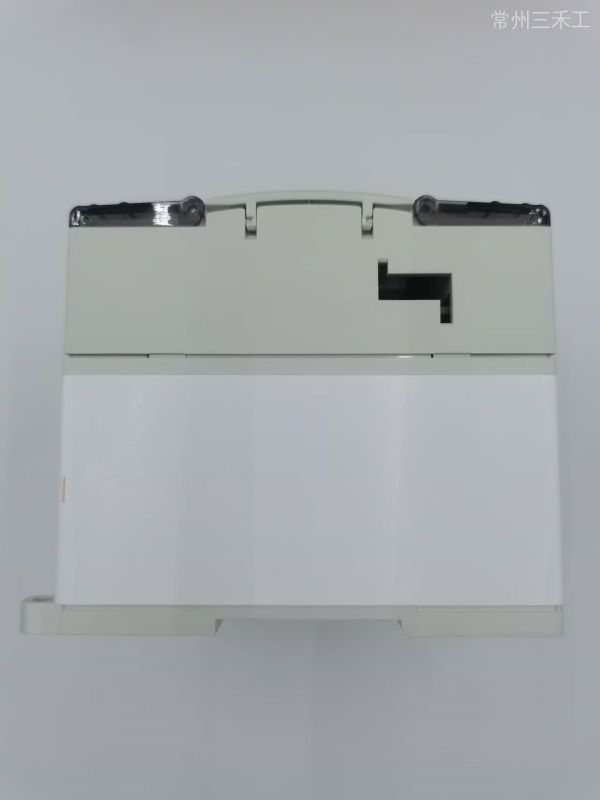

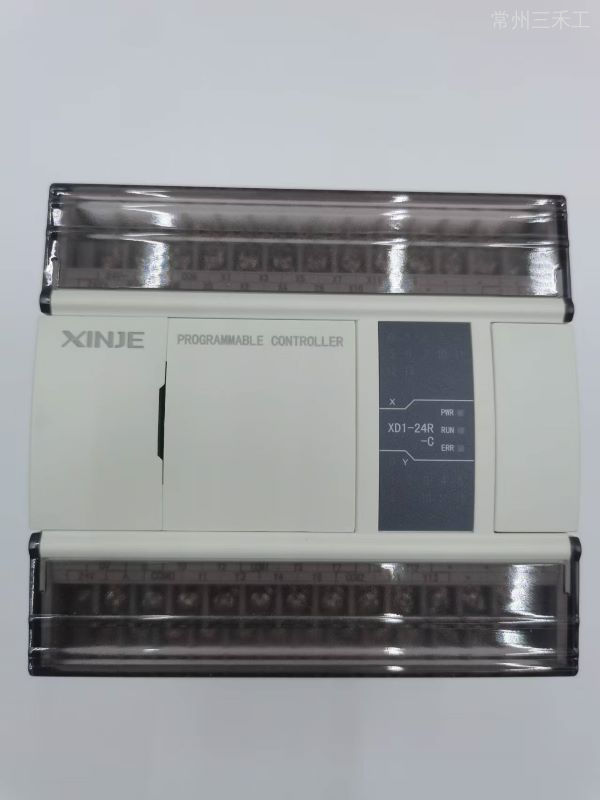

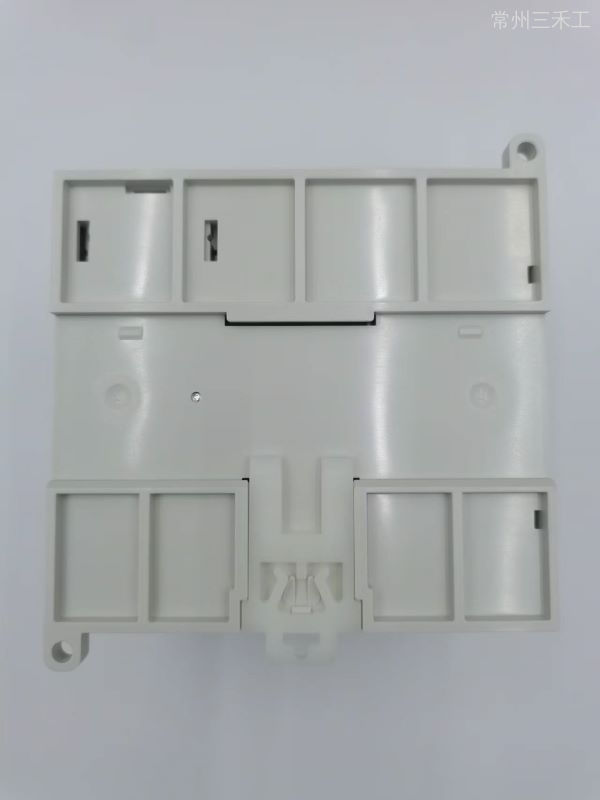

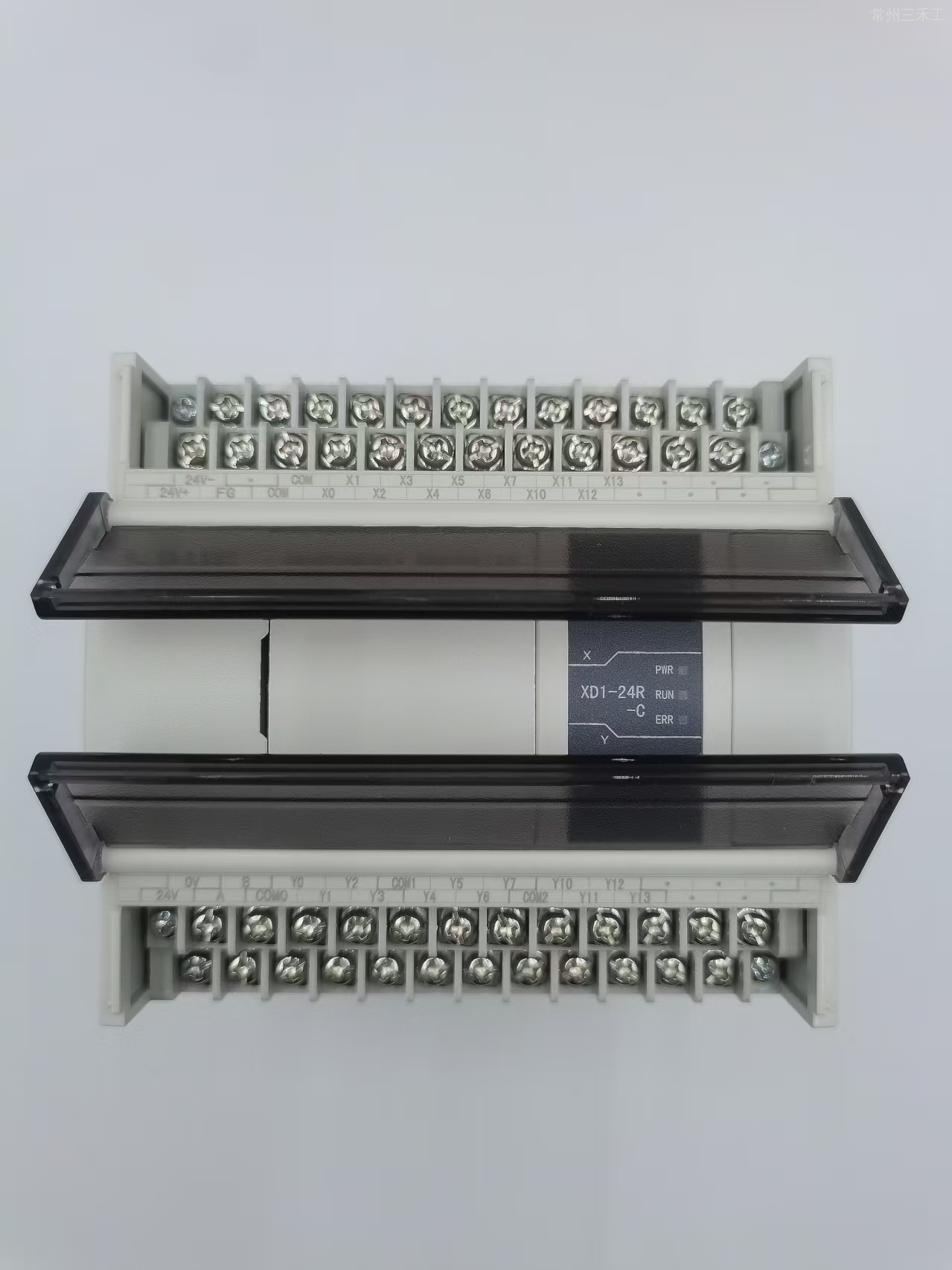

XD1系列PLC本体  XD1-24R-C

实物与参照图结构相同，尺寸相同，仅标识有区别。



产品简介

型号：XD1-24R-C

  • 主机 12 入/12 出，继电器输出；供电电源 DC24V，DC24V 输出额定电流 400mA；2个 RS232、1 个 RS485；

  • 不支持右扩展模块、左扩展ED、扩展BD


产品特点


  • XD1系列经济型PLC，包含10、16、24、32点规格。

  • 适用于小点数的简单应用场合，能够满足用户的一般使用需求。

  • 速度和容量较XC系列大幅度提升

  • 输入类型：NPN

  • 输出类型：继电器（R）

  • 电源规格：DC24V

  • 支持基本顺控指令和部分应用指令

  • 支持X-NET现场总线功能

  • 不支持高速计数、脉冲输出、频率测量等特殊功能

  • 标配RS232口，用于编程下载




结构组成

型号：XD1-24R-C



通讯接口与协议

型号：XD1-24R-C


接口位置通讯类型通讯协议备注
COM0RS232口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET
4: RXD  5:TxD    8:GND ；  可用于程序上下载、触摸屏的连接。
COM1RS232口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET4: RXD  5:TxD    8:GND ；  可用于程序上下载、触摸屏的连接。
COM2RS485口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NETA为RS485+     B为RS485-



端子排列图

型号：XD1-24R-C



PLC输入接线

1.PLC输入内部原理图


2.开关按钮接线图示例


3.接近开关接线示例

PLC输出接线



功能配置表


×不支持   √支持

系列及点数 USB 口232 口 通信扩展模块扩展BD板高速计数路数单相/AB脉冲输出路数（T型/RT型）外部中断
485通信自由通信递增模式AB相
XD1-24×2√√
×××××
6

注意：所有机型均标配时钟功能。



性能规格


项 目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

256KB；

I/O

点数※2

总点数

24点

输入点数

12点X0~X13

输出点数

12点Y0~Y13

内部线圈（X）※3

1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈

（M、HM）

11008点

M0~M7999【HM0~HM959】※5

特殊用※6  SM0~SM2047

流程（S）

1152点

S0~S1023【HS0~HS127】

定时器（T）

点数

672点

T0~T575【HT0~HT95】

规格

100ms定时器：设置时间0.1~3276.7秒

10ms定时器：设置时间0.01~327.67秒

1ms定时器：设置时间0.001~32.767秒

计数器（C）

点数

672点

C0~C575【HC0~HC95】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

11048字

D0~D7999【HD0~HD999】※5

特殊用※6  SD0~SD2047

FlashROM寄存器

（FD）

8144字

FD0~FD6143

特殊用※6  SFD0~SFD1999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查



外型尺寸图


型号：XD1-24R-C






 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881









XD_XL系列PLC用户手册【基本指令篇】下载
XD_XL系列PLC用户手册【定位控制篇】下载
XD_XL系列PLC用户手册【硬件篇】下载






更多资料请转至信捷下载中心

信捷下载中心




XD1-24R-C  三维图 (STP文档）下载
XD1-24R-C CAD图下载




XD系列PLC编程软件下载



型号一览表



型号

输入点数

（DC24V）

输出点数

（R，T）

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器混合输出

继电器输出

晶体管输出

晶体管继电器混合输出

NPN

型

XD1-10R-E

XD1-10T-E


XD1-10R-C

XD1-10T-C


5点

5点

XD1-16R-E

XD1-16T-E

-

XD1-16R-C

-

-

8点

8点

XD1-24R-E

XD1-24T-E


XD1-24R-C



12点

12点

XD1-32R-E

XD1-32T-E

-

XD1-32R-C

XD1-32T-C

-

16点

16点

PNP

型

XD1-16PR-E

-

-

-

-

-

8点

8点


功能配置表


×不支持   √支持


注意：所有机型均标配时钟功能。



基本规格


项目

规格

绝缘电压

DC500V   2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~60℃

环境湿度

5%~95%（无凝露）

PORT0

RS-232，X-NET通讯方式，程序上下载和监控

PORT1

RS-232，连接人机界面编程或调试

PORT2

RS485，连接智能仪表、变频器等

安装

可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上

接地

第三种接地（不可与强电系统公共接地）

注意：XD1-10/16没有PORT2即RS485口。




性能规格


项 目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

256KB；

I/O

点数※2

总点数

10点

16点

24点

32点

输入点数

5点X0~X4

8点X0~X7

12点X0~X13

16点X0~X17

输出点数

5点Y0~Y4

8点Y0~Y7

12点Y0~Y13

16点Y0~Y17

内部线圈（X）※3

1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈

（M、HM）

11008点

M0~M7999【HM0~HM959】※5

特殊用※6  SM0~SM2047

流程（S）

1152点

S0~S1023【HS0~HS127】

定时器（T）

点数

672点

T0~T575【HT0~HT95】

规格

100ms定时器：设置时间0.1~3276.7秒

10ms定时器：设置时间0.01~327.67秒

1ms定时器：设置时间0.001~32.767秒

计数器（C）

点数

672点

C0~C575【HC0~HC95】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

11048字

D0~D7999【HD0~HD999】※5

特殊用※6  SD0~SD2047

FlashROM寄存器

（FD）

8144字

FD0~FD6143

特殊用※6  SFD0~SFD1999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。
