XDH-30A16L-C
❤ 收藏

XDH-30A16L-C

30点16入14出
晶体管-T
232-COM1,485,USB,以太网口1,EtherCAT
自由通讯,MODBUS RTU,MODBUS TCP,TCP/IP
DC24V
NPN,PNP订货支持
EtherCAT总线16轴,脉冲4轴
4路
插补功能,随动功能,运动总线
左扩ED,右扩
小型PLC-XD系列
XDH

信捷XD系列PLC主机，运动控制系列主机16入/14出，晶体管输出；供电电源DC24V，DC24V输出额定电流400mA；4路AB相高速计数，4路高速脉冲（带两轴直线、圆弧插补功能）；1个RS232、1个RS485、2个网口（LAN1：用于以太网通讯、LAN2：用于EtherCAT总线通讯）；支持在线下载功能；支持最多16轴的EtherCAT运动控制，同步周期：16轴/1ms，支持基本的单轴以及轴组运动控制（*注：不支持电子凸轮等复杂运动控制功能）左扩展模块仅支持NES模块；

￥0.00
0.00
￥0.00
重量：0.00KG
数量：
立即购买
加入选型车
商品描述

信捷XD系列PLC主机，运动控制系列主机16入/14出，晶体管输出；供电电源DC24V，DC24V输出额定电流400mA；4路AB相高速计数，4路高速脉冲（带两轴直线、圆弧插补功能）；1个RS232、1个RS485、2个网口（LAN1：用于以太网通讯、LAN2：用于EtherCAT总线通讯）；支持在线下载功能；支持最多16轴的EtherCAT运动控制，同步周期：16轴/1ms，支持基本的单轴以及轴组运动控制（*注：不支持电子凸轮等复杂运动控制功能）左扩展模块仅支持NES模块；

 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

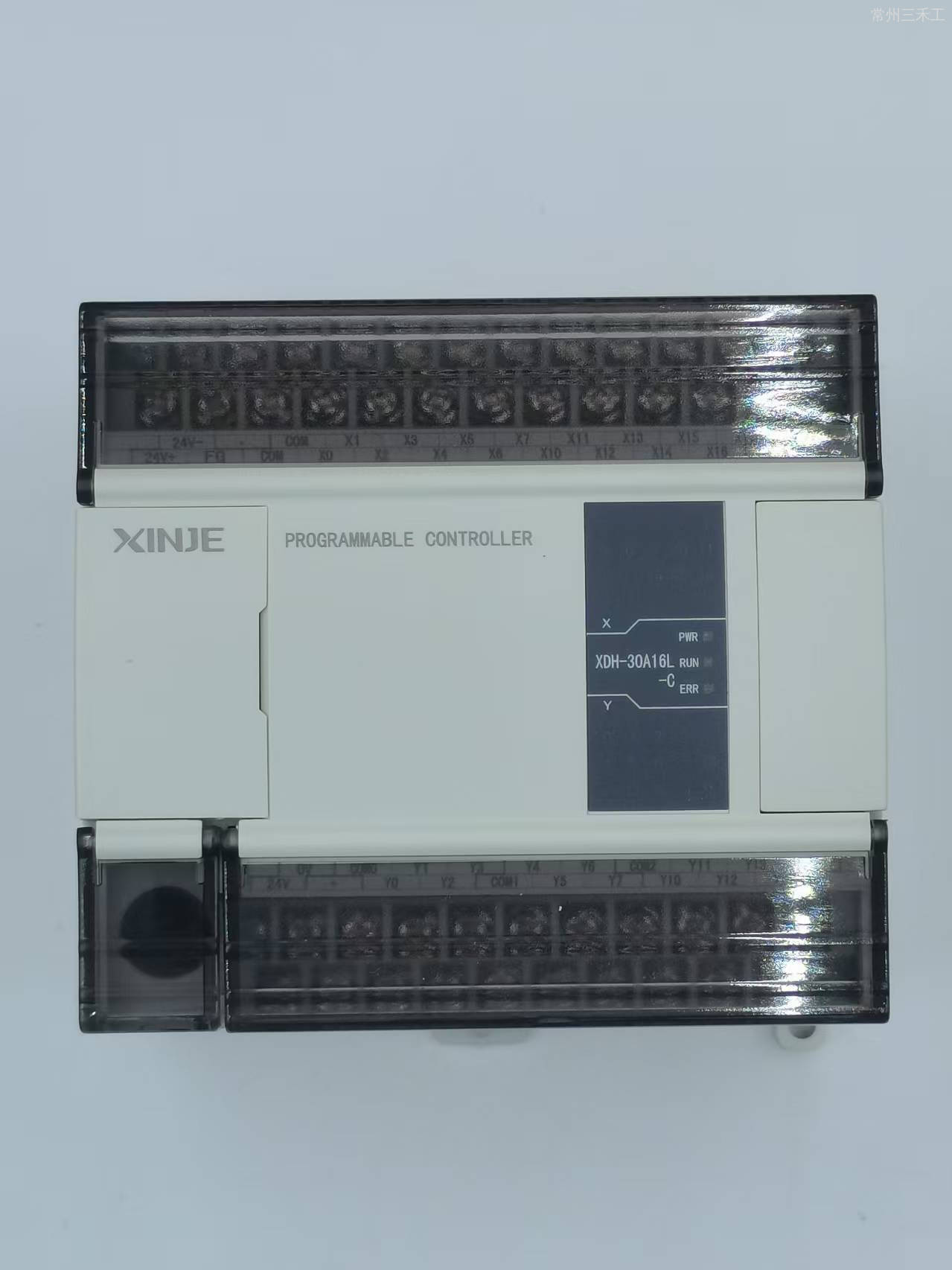

XDH EtherCAT总线型PLC  XDH-30A16L-C

实物与参照图结构相同，尺寸相同，仅标识有区别。



产品简介


型号：XDH-30A16L-C

  • 个RS232、1个RS485、2个网口（LAN1：用于以太网通讯、LAN2：用于 EtherCAT 总线通讯）；带两轴直线、圆弧插补功能；可扩展右

    扩展模块以及左扩展 ED 模块，不支持扩展BD板；

  • 运动控制系列主机16入/14出，晶体管输出；供电电源DC24V，DC24V输出额定电流 400mA；4路AB相高速计数，4路高速脉冲；

  • 1个RS232、1个RS485、2个网口（LAN1：用于以太网通讯、LAN2：用于 EtherCAT 总线通讯）；

  • 带两轴直线、圆弧插补功能；可扩展右扩展模块以及左扩展 ED 模块，不支持扩展BD板；

  • 支持在线下载功能，支持最多16轴的EtherCAT运动控制，同步周期：16轴/1ms，支持基本的单轴以及轴组运动控制；

  • 左扩展模块仅支持 NES 模块；


产品特点


  • XDH系列EtherCAT总线型PLC，包含30、60点规格。

  • 支持以太网通讯和EtherCAT运动总线

  • 支持在线下载（固件版本在V3.7.1及以上）

  • 基本指令处理速度0.02 us ~0.05us（XDH-60可达0.01us~0.03us），具备更大的内部资源空间

  • 输入类型：NPN

  • 输出类型：晶体管（T）

  • 电源规格：DC 24V

  • 支持高速计数（高达200KHz）、4轴脉冲输出（高达100KHz）等特殊功能

  • 标配2个RJ45口（Ethernet*1+EtherCAT*1)、1个232口、1个485口

  • 支持1~16个XD系列扩展模块，1个扩展BD板（XDH-30不支持扩展BD），1个左扩展ED模块。

  • 型号中带有“L”的是精简型，不支持电子凸轮功能

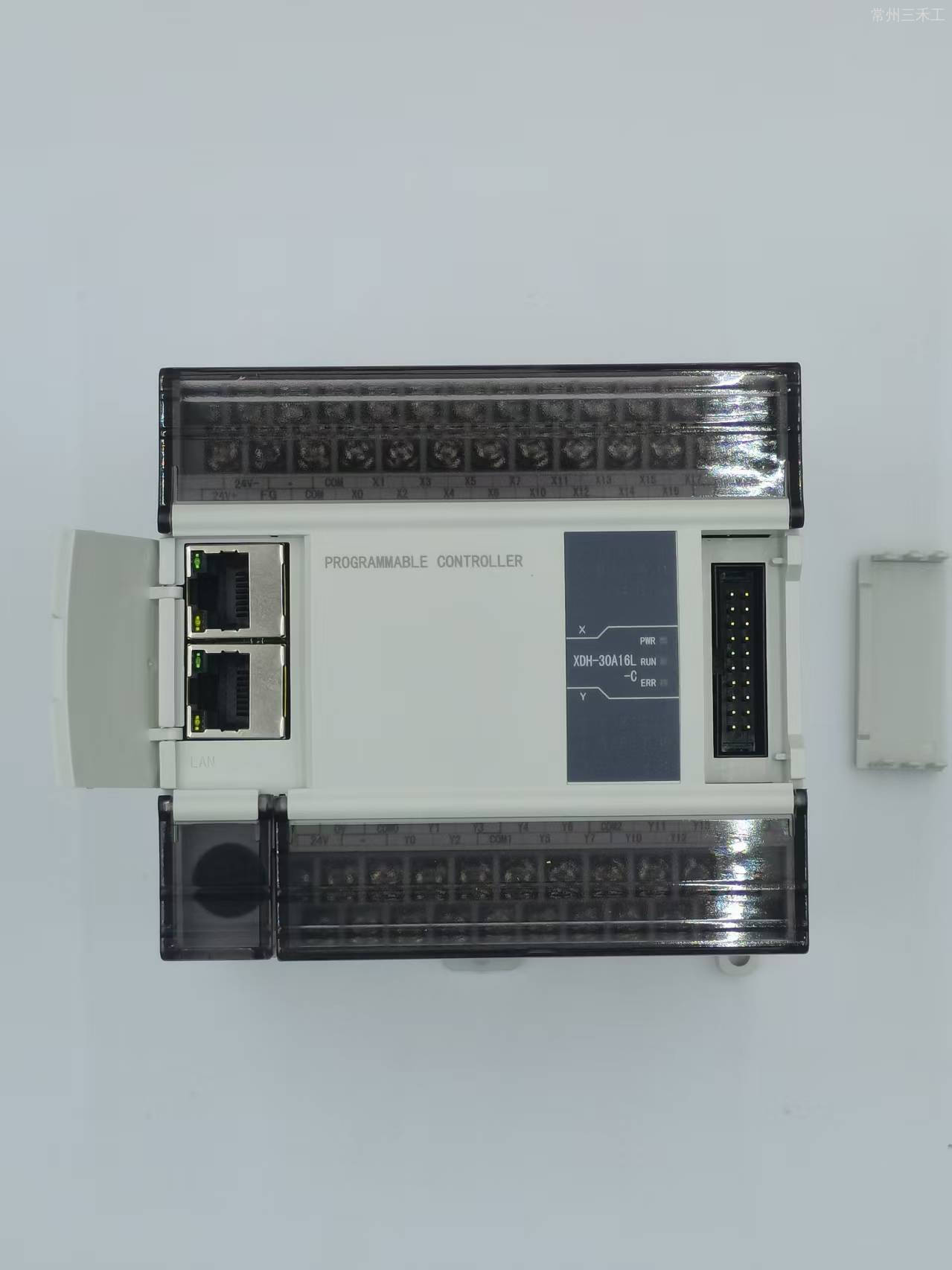

结构组成

型号：XDH-30A16L-C





通讯接口与协议

型号：XDH-30A16L-E


接口位置通讯类型通讯协议备注
本机RJ45口1EtherNETTCP/IP，MODBUS TCP，自由格式TCP可用于上下载程序、在线监控、远程监控
本机RJ45口2EtherCATEtherCAT最大16轴
本机Mini Din 8针圆口COM1RS232口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET
4: RXD  5:TxD    8:GND ；  可用于程序上下载、触摸屏的连接。
本机AB端子COM2RS485口MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NETA为RS485+     B为RS485-
左侧ED扩展口COM3可扩展XD-NES-ED模块，支持RS232 或 RS485MODBUS RTU ,MODBUS ASCII , 自由格式通讯 ，X-NET
本体BD扩展口COM4XDH-30系列不能BD扩展

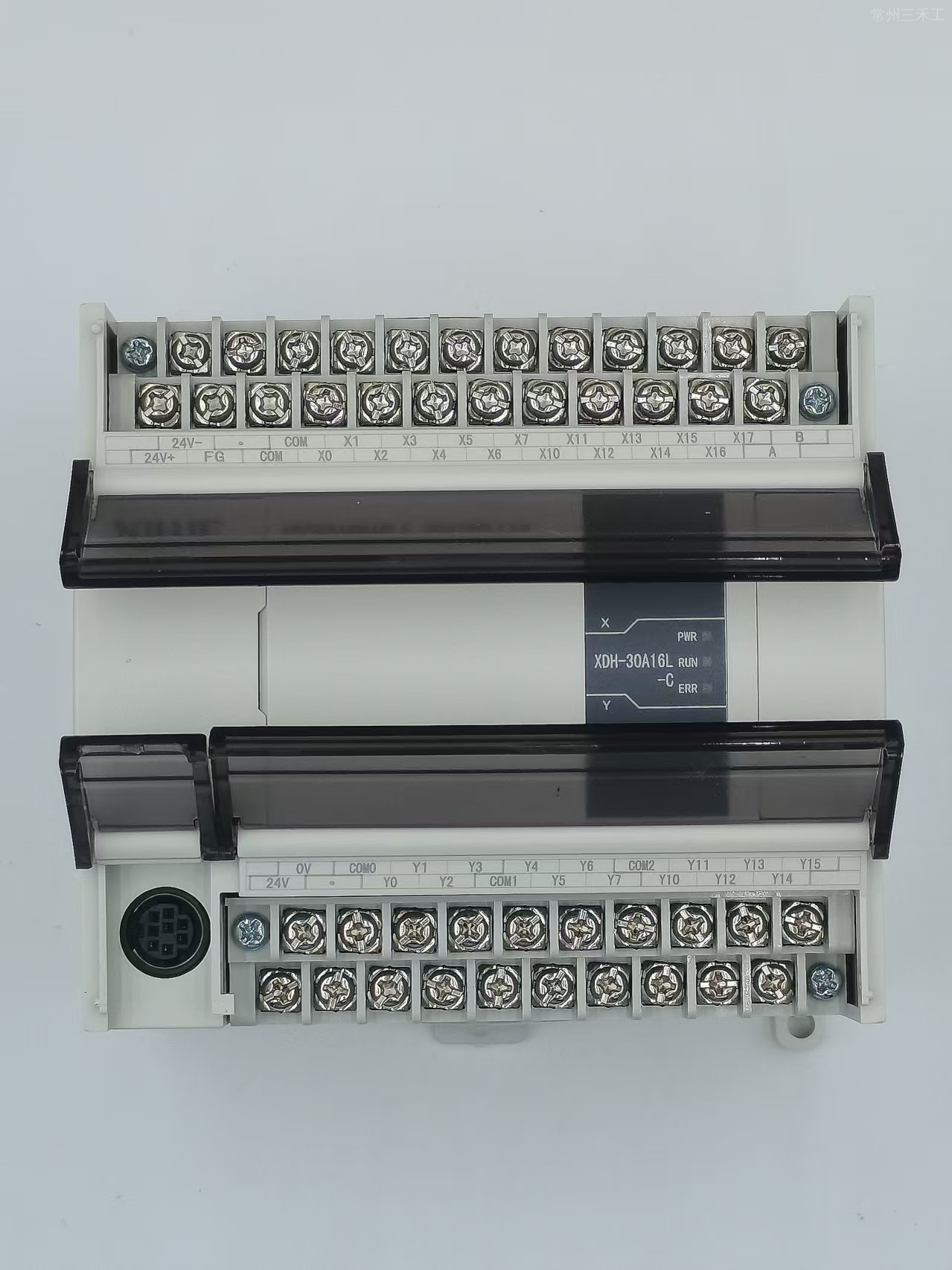

端子排列图

型号：XDH-30A16L-C







PLC输入接线

1.PLC输入内部原理图


2.开关按钮接线图示例


3.接近开关接线示例


PLC输出接线

1.普通负载接线示例


2.脉冲输出口接伺服或步进驱动器接线示例





功能配置表


×不支持   √支持

系列及点数 USB口232口 485口以太网口扩展模块扩展BD板高速计数路数单相/AB脉冲输出路数（T型/RT型）外部中断EtherCAT通讯节点
递增模式AB相
XDH-30A16L×11216×444
1016

注意：所有机型均标配时钟功能。



基本规格


项 目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池（3V纽扣电池）

用户程序容量※1

256KB；

I/O

点数※2

总点数

30点

输入点数

16点X0~X17

输出点数

14点Y0~Y15

内部线圈（X）※3

1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈

（M、HM）

270000点

M0~M199999【HM0~HM19999】※5

特殊用※6  SM0~SM49999

流程（S）

22000点

S0~S19999【HS0~HS1999】※5

定时器（T）

点数

22040点

T0~T19999【HT0~HT1999】※5

规格

100ms定时器：设置时间0.1~3276.7秒

10ms定时器：设置时间0.01~327.67秒

1ms定时器：设置时间0.001~32.767秒

计数器（C）

点数

22040点点

C0~C4999【HC0~HC1999】

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

650000字

D0~D499999【HD0~HD49999】※5

特殊用※6  SD0~SD4999

FlashROM寄存器

（FD）

115584字

FD0~FD65535

特殊用※6   SFD0~SFD49999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查



外观尺寸图（单位：mm）

型号：XDH-30A16L-C













 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881






XD_XL系列PLC用户手册【基本指令篇】下载
XD_XL系列PLC用户手册【定位控制篇】下载
XD_XL系列PLC用户手册【硬件篇】下载
XDH_XLH_XG2系列可编程控制器用户手册【高级运动控制篇】下载






更多资料请转至信捷下载中心

信捷下载中心



XDH-30A16L-C 三维图 (STP文档）下载
XDH-30A16L-C  CAD图下载



XD系列PLC编程软件下载





程序下载电缆


1、RS232下载口（COM1）

PLC程序下载，需要使用XVP串口线。对于没有串口的电脑，另外还需要使用USB转COM工具，信捷有专用产品提供。

+
  XVP通讯线USB-COM


2、普通网线下载













型号一览表



型号

输入点数

（DC24V）

输出点数

（R，T）

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器

混合输出

继电器输出

晶体管输出

晶体管继电器

混合输出

NPN型


XDH-30A16-E





16点

14点


XDH-30A16L-E



XDH-30A16L-C


16点

14点


XDH-60A32-E（敬请期待）





36点

24点

-

XDH-60T4-E

-

-

XDH-60T4-C

-

36点

24点

PNP型


XDH-30PA16L-E





16点

14点

注意：PNP型PLC可定制。



功能配置表


×不支持   √支持


注意：所有机型均标配时钟功能。




基本规格


项目

规格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

XDH-30：0.02us   ~0.05us

XDH-60：0.01us~0.03us

停电保持

使用FlashROM

用户程序容量※1

2MB（30点）/4MB（60点）

I/O

点数

※2

总点数

30点

60点

输入点数

16点   X0~X17

36点   X0~X43

输出点数

14点   Y0~Y15

24点   Y0~Y27

内部线圈（X）※3

1280点：X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈（Y）※4

1280点：Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈（M、HM）

270000点

M0~M199999【HM0~HM19999】※5

特殊用※6  SM0~SM49999

流程（S）

22000点

S0~S19999【HS0~HS1999】※5

定时器（T）

点数

22040点

T0~T19999【HT0~HT1999】※5

精确定时   ET0~ET39

规格

100ms定时器：设置时间0.1~3276.7秒

10ms定时器：设置时间0.01~327.67秒

1ms定时器：设置时间0.001~32.767秒

计数器（C）

点数

22040点

C0~C19999【HC0~HC1999】※5

高速计数器 HSC0~HSC39

规格

16位计数器：设置值K0~32,767

32位计数器：设置值-2147483648~＋2147483647

数据寄存器（D）

650000字

D0~D499999【HD0~HD49999】※5

特殊用※6  SD0~SD49999【HSD0~HSD49999】※5

FlashROM寄存器（FD）

115584字

FD0~FD65535

特殊用※6   SFD0~SFD49999

特殊保密寄存器   FS0~FS47

WAIT指令专用线圈

32点

SEM0~SEM31

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

注释：

※1：用户程序容量，指保密下载时的最大程序容量。

※2：I/O点数，指用户可从外部接入、输出信号的端子数。

※3：X，指内部输入继电器，超出I点数的X可用作中间继电器。

※4：Y，指内部输出继电器，超出O点数的Y可用作中间继电器。

※5：【】标志，为默认的断电保持区域,不可更改。

※6：特殊用，指被系统占用的特殊用途的寄存器，不可另作他用，详情参阅指令篇附录1。

※7：输入线圈、输出继电器/晶体管的编号为八进制数，其他存储器的编号均为十进制数。

※8：没有与外设实连的I/O可作为快速内部继电器使用。
