CODESYS系列薄型PLC本体  XSLH-24A16

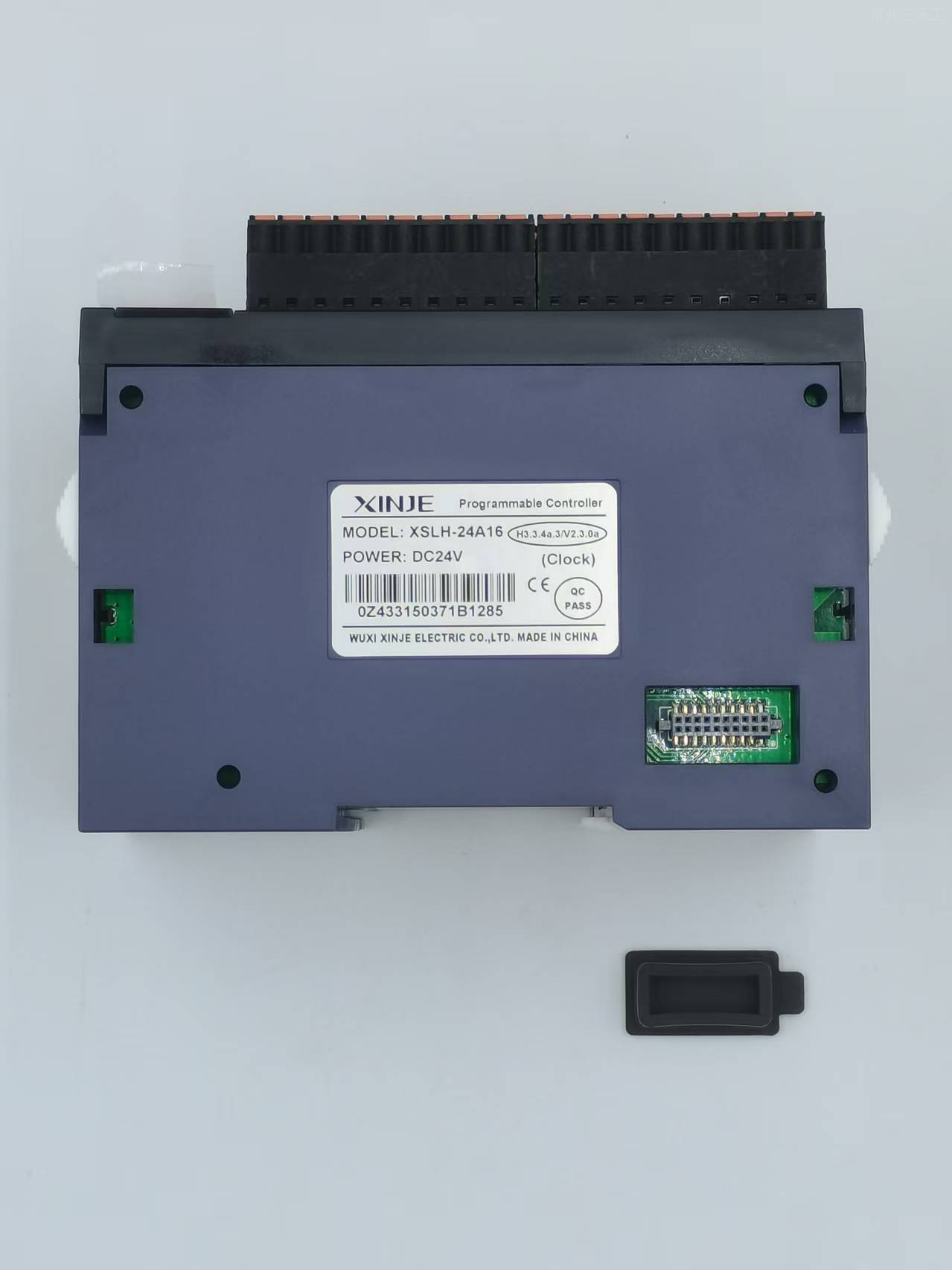

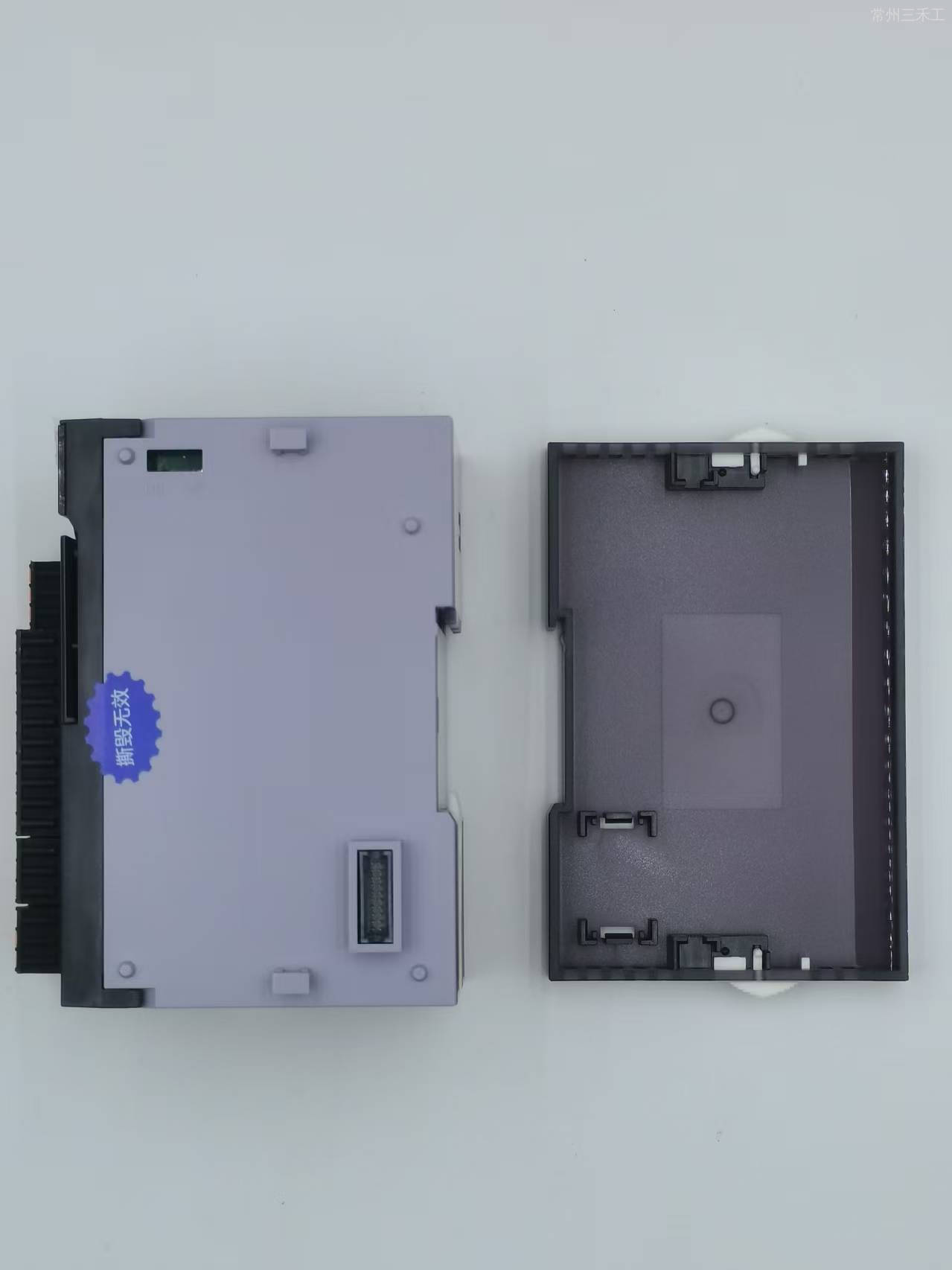

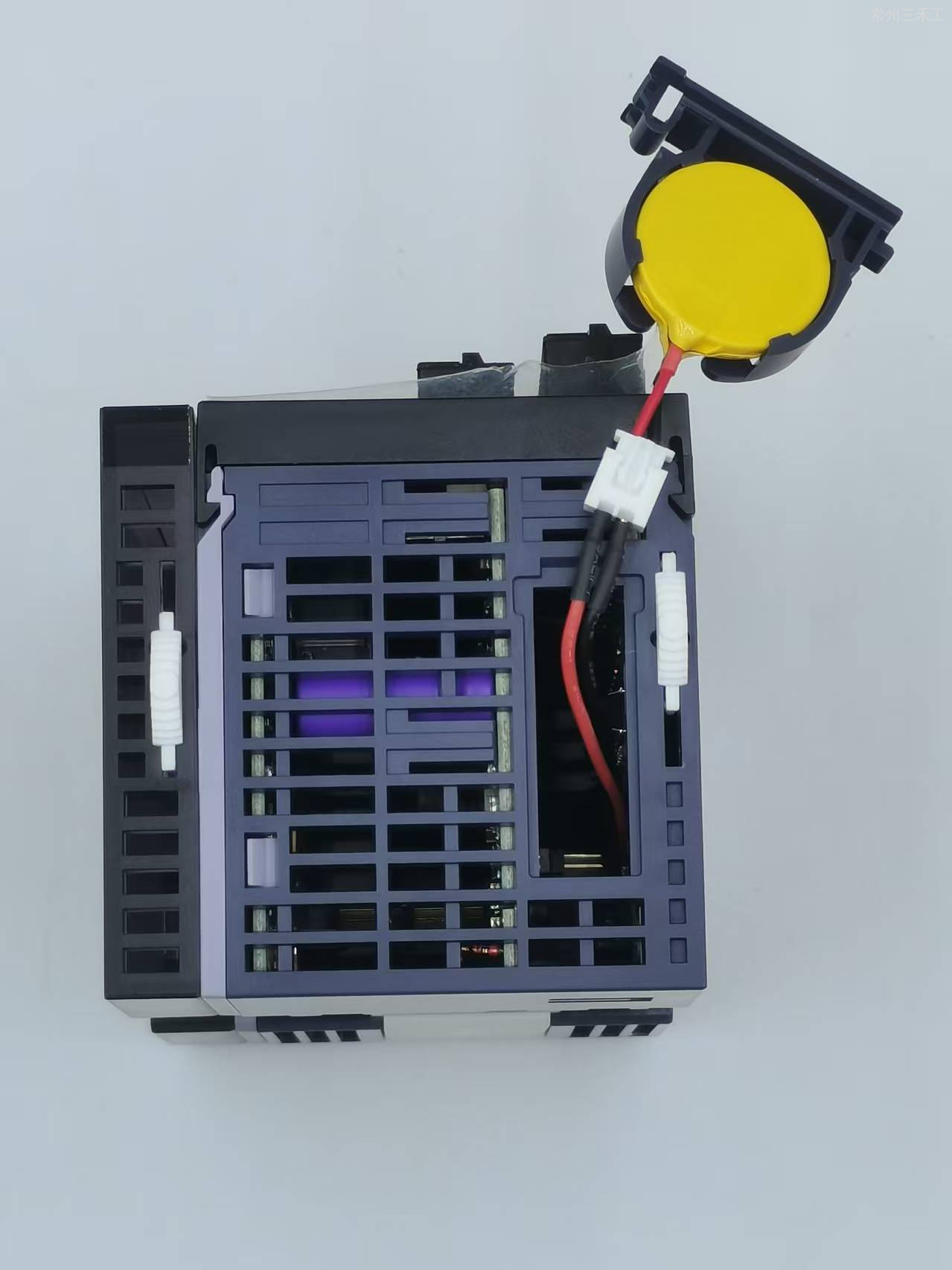

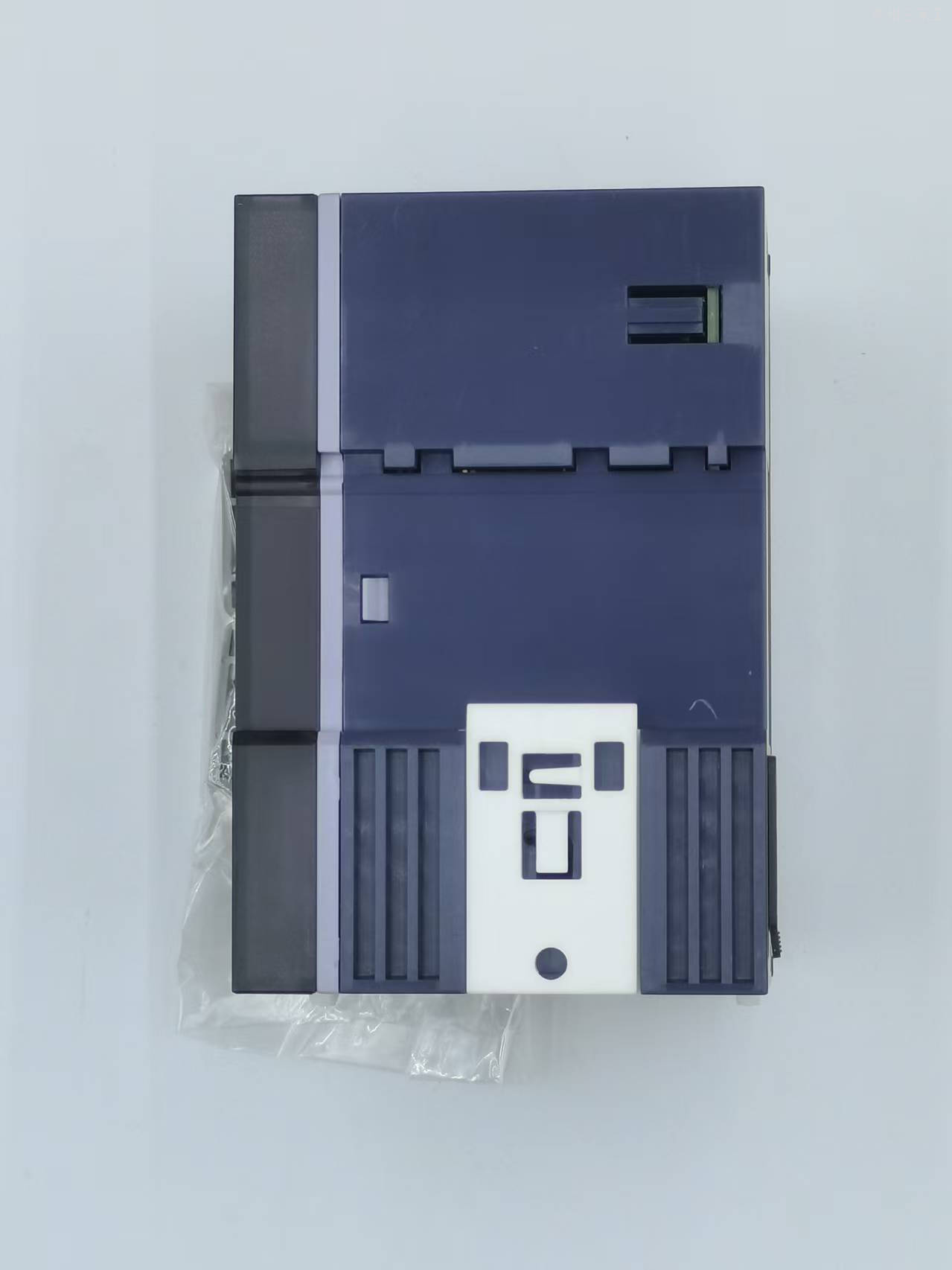

 实物与参照图结构相同，尺寸相同，仅标识有区别。

产品简介

型号：XSLH-24A16

• 主机12入/12出，晶体管输出，供电电源DC24V；4 路高速计数,14路外部中断;支持16个本体扩展模块以及32个远程IO模块；

• 1个RS232、1个RS485、2个网口(LAN1: 用于以太网通讯、LAN2:用于EtherCAT总线通讯)，支持在线下载功能

• 支持最多16轴的EtherCAT运动控制，同步周期: 16轴/2ms，4轴/1ms，支持基本的单轴、轴组运动控制电子凸轮等复杂运动控制功能；

• 支持4路脉冲输出；


产品特点

• 基于XS Studio编程平台开发的薄型PLC，全面支持PLCopen编程规范

• 可引用许多标准的功能函数库，开发专有的功能块和指令库

• 输入类型：NPN

• 输出类型：晶体管（T）

• 电源规格：DC24V

• ⽀持接⼊多种设备，Modbus-TCP、TCP/IP、EtherCAT、OPC UA、 Ethernet/IP

• 支持CANopen通讯

• 支持在线下载功能

• 支持最多16个EtherCAT轴

• 支持丰富的总线运动控制功能（多轴插补和电子凸轮等）

• 最多可扩展16个XL系列右扩展模块

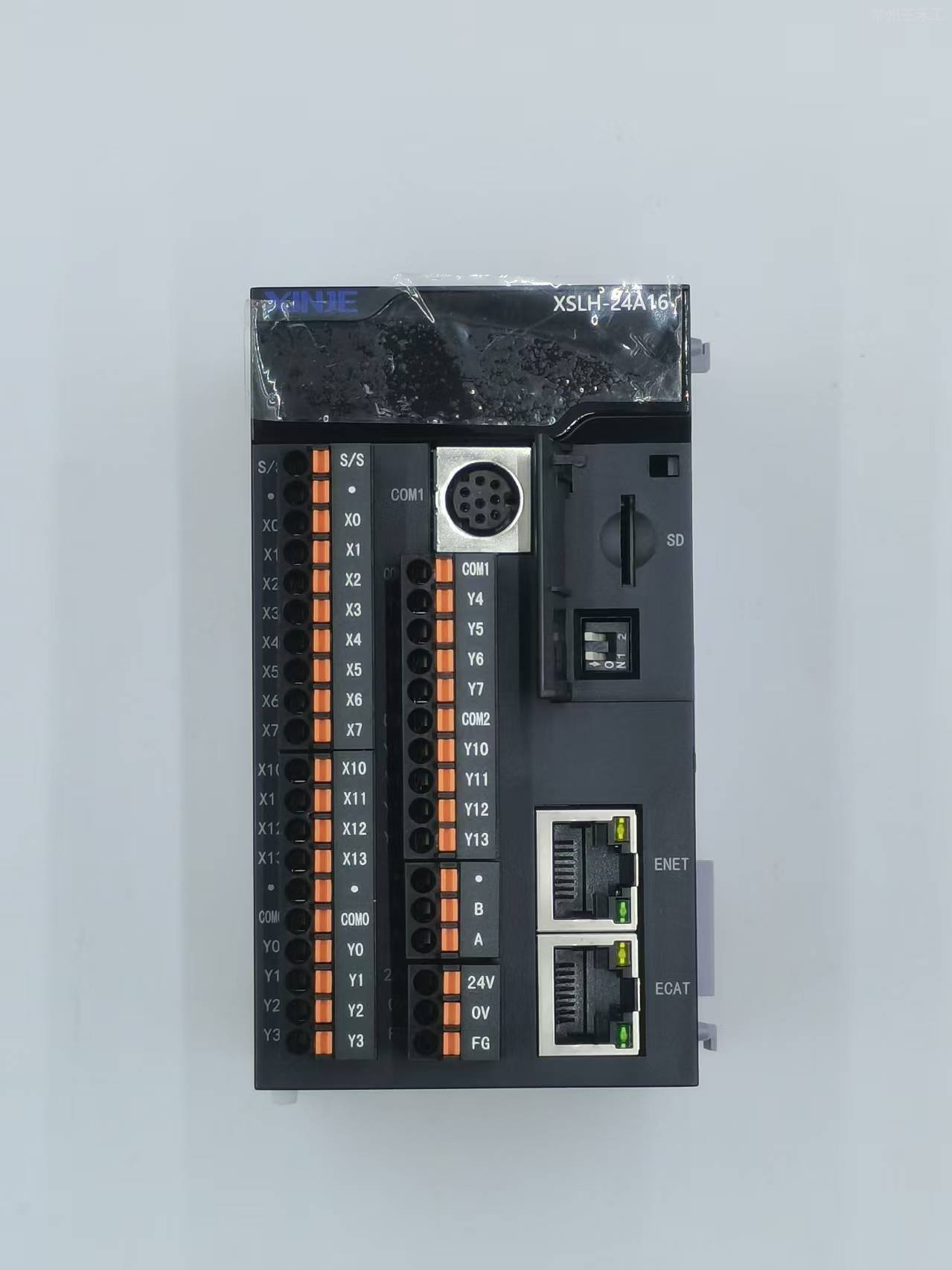

XSLH系列基本组织结构

各部分名称如下：

（1）：PLC 本体型号

（2）：输入标签及指示灯

（3）：输出标签及指示灯

（4）：系统指示灯 PWR：电源指示灯 RUN：运行指示灯 ERR：错误指示灯

（5）：输入端子

（6）：输出端子

（7）：RS232 口（COM1）

（8）：RS485 口（COM2）

（9）：CAN 口

（10）：RJ45 口（ENET）

（11）：RJ45 口（ECAT）

（12）：24V 电源输入端子

（13）：右扩模块接入口

（14）：固定模块挂钩（上）

（15）：固定模块挂钩（下）

（16）：滑动锁扣（上）

（17）：滑动锁扣（下）

（18）：空

（19）：左扩模块接入口（COM3）

（20）：产品标签

（21）：SD 卡槽、拨码开关

【注】：（21）处盖板下的 SD 卡暂时不对用户开放；（21）处盖板下的拨码开关用途如下：

通讯接口与协议

型号：XSLH-24A16

端子排列图

型号：XSLH-24A16

PLC输入接线

PLC输出接线

1.普通负载接线示例

2.脉冲输出口接伺服或步进驱动器接线示例

功能配置表

×不支持   √支持

注意：所有机型均标配时钟功能。

性能规格

外观尺寸图（单位：mm）

型号：XSLH-24A16

更多资料请转至信捷下载中心

程序下载电缆

1、RS232下载口（COM1）

PLC程序下载，需要使用XVP串口线。对于没有串口的电脑，另外还需要使用USB转COM工具，信捷有专用产品提供。

	+
XVP通讯线		USB-COM

2、普通网线下载

XSLH系列型号表

注：1、XSLH 系列使用 XL 系列右扩展模块(称重模块除外），左扩支持 485/232 通讯模块；

功能配置表

×不支持   √支持

注意：所有机型均标配时钟功能。
