信捷触摸屏,TS2系列7.0寸,基于Linux系统,采用Cortex-A7处理器,主频1GHz,内置64MB内存,1677万色,分辨率800*480,2个通讯口,COM1口支持RS232,COM2口支持RS485,USB-B下载方式,1个USB-A口,支持CSV数据导入导出和U盘下载程序;开孔尺寸:192.0*138.5,可垂直安装,使用Touchwin Pro 软件编辑工程;(*注:USB-A口与 USB-B口不可同时使用,PFW 存储机制为每 1 分钟存储一次)
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
选型技术支持:18115003881 |

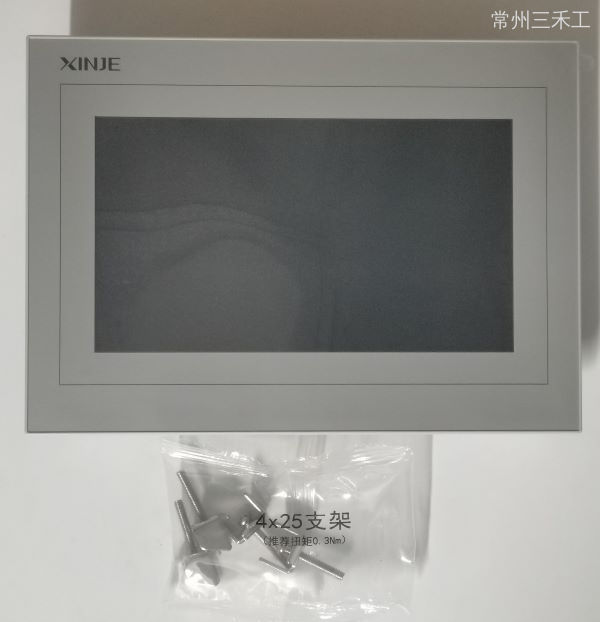

TS2系列7.0英寸触摸屏 TS2-700-Z
*注:
1、-Z型号比-E型号缺少一个以太网口。
2、USB-A口与USB-B口不可同时使用
产品说明
1、1677万色TFT-LCD,高亮屏幕,色彩更饱满,显示效果更逼真;尺寸包含 7″、10.1″;
2、高速A71GHz主频CPU,128MB内存配置,展现出色的数据处理能力,下载速度更快,大幅度提高开机加载速度,减少等待时间、画面跳转,动画效果更佳流畅;
3、超薄机身,时尚外观,安装卡口及背面密封,有效阻止外部灰尘、油污等进入;
4、标配U盘接口,支持连接鼠标、键盘、扫码枪等USB设备;
5、通讯能力升级,能够同时和多家PLC进行多口通讯,RJ45以太网接口,支持与TBOX、西门子S7-1200、S7-200Smart 及其它Modbus-TCP设备通讯,打破传统串口通讯模式,构成开放式的网络结构。
产品特点
1、1677万色显示,支持BMP、JPEG格式图片,色彩更饱满,显示效果更逼真;
2、开关控制、数据动态显示监控、棒状图、数据趋势图、XY趋势图、XY折线图、饼图、报警记录、操作记录等完善控制功能;
3、自定义条件数据采集保存;用户权限设定,多级密码保护机制;
4、在线模拟、离线模拟、数据上传;
5、强大的C语言函数功能块,运算、命令、通讯,无所不能;涵盖TG系列的全部功能。
6、支持自由格式通讯,终端用户自由编写驱动程序。
规格参数
型号 | TS2-700-Z |
产品特性 | |
尺寸 | 7 |
分辨率 | 800*480 |
液晶屏 | TFT液晶显示,LED背光 |
显示颜色 | 1677万色 |
亮度(cd/m2) | 200 |
触摸面板 | 四线电阻式触摸屏 |
液晶寿命 | 30000小时以上,环境温度25℃,24小时运行 |
存储器 | 64MB |
外部接口 | |
COM1口 | RS232 |
COM2口 | RS485 |
USB接口1 | USB-A(符合USB2.0规范),U盘口,用于连接便携式存储设备U盘等, 可进行数据导入及导出,可连接鼠标、键盘等设备 |
USB接口2 | USB-B(符合USB2.0规范),USB下载口,用于画面数据下载 |
以太网口 | 无 |
电气特性 | |
输入电压 | DC24V(电压范围:DC22V~DC26V) |
消耗电流 | 200mA |
允许失电 | 10ms以下(实际失电小于1s) |
抗电压冲击 | AC1000V,10mA,小于1分钟(信号与地间) |
绝缘电阻 | DC500V,10MΩ以上(信号与地间) |
环境 | |
运行温度 | 0℃~50℃ |
存储温度 | -20℃~60℃ |
运行湿度 | 10%RH~90%RH(无凝露) |
抗干扰能力 | 干扰电压:1500Vp-p 脉冲周期:1us 持续时间:1分钟 |
空气 | 无腐蚀性气体 |
冷却方式 | 自然风冷 |
防护等级 | 前面板符合IP65 |
尺寸 | |
外部尺寸(mm) | 206.0*147.0*35.0 |
面板开孔尺寸(mm) | 192.3*138.6(±0.5) |
注意:以上所有型号标配时钟。

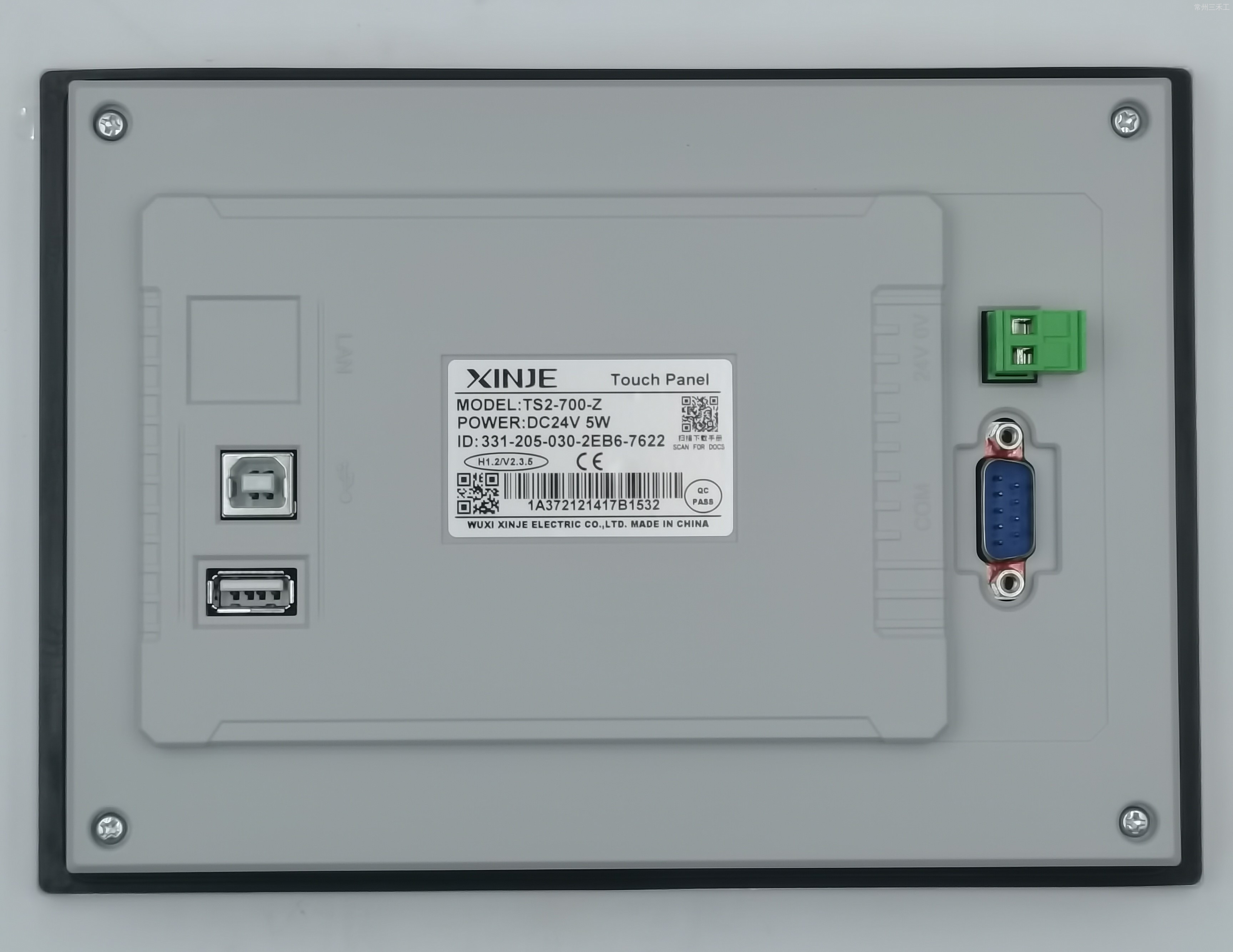

接口说明
程序下载电缆
型号:JC-UA(方口USB)
外形尺寸图(单位:mm)
TS2-700系列
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
选型技术支持:18115003881 |
TS2系列规格参数一览表
型号 | TS2-400-Z | TS2-400-E | TS2-700-Z | TS2-700-E |
产品特性 | ||||
尺寸 | 4.3″ | 7″ | ||
分辨率 | 800*272 | 800*480 | ||
液晶屏 | TFT液晶显示,LED背光 | |||
显示颜色 | 1677万色 | |||
亮度(cd/m2) | 200(cd/m2)可调 | |||
触摸面板 | 四线电阻式触摸屏 | |||
液晶寿命 | 30000小时以上,环境温度25℃,24小时运行 | |||
存储器 | 64MB | |||
外部接口 | ||||
COM1口 | RS232 用于与PLC等设备通信 | |||
COM2口 | RS485用于与PLC等设备通信 | |||
USB接口1 | USB-A(符合USB2.0规范),U盘口,用于连接便携式存储设备U盘等,可进行数据导入及导出,可连接鼠标、键盘等设备 | |||
USB接口2 | USB-B(符合USB2.0规范),USB下载口,用于画面数据下载 | |||
以太网口 | 无 | 标准RJ45口 | 无 | 标准RJ45口 |
电气特性 | ||||
输入电压 | DC24V(电压范围:DC22V~DC26V) | |||
消耗电流 | 200mA | |||
允许失电 | 10ms以下(实际失电小于1s) | |||
抗电压冲击 | AC1000V,10mA,小于1分钟(信号与地间) | |||
绝缘电阻 | DC500V,10MΩ以上(信号与地间) | |||
环境 | ||||
操作温度 | 0℃~50℃ | |||
保存温度 | -10℃~60℃ | |||
运行湿度 | 10%RH~90%RH(无凝露) | |||
抗干扰能力 | 干扰电压:1500Vp-p 脉冲周期:1us 持续时间:1分钟 | |||
空气 | 无腐蚀性气体 | |||
冷却方式 | 自然风冷 | |||
防护等级 | 前面板符合IP65 | |||
尺寸 | ||||
外部尺寸(mm) | 130.3*104.3*30.5 | 206.0*147.0*35.0 | ||
面板开孔尺寸(mm) | 119.8*93.8(±0.5) | 192.3*138.6(±0.5) |
注意:以上所有型号标配时钟。
