MS6H-60CS30B1-20P4-S

额定功率:400W

法兰尺寸:60mm

额定转速:3000转

抱闸:不带抱闸

电源:单相220V

惯量:高惯量

编码器类型:CS-17位单圈绝对值磁编码器

额定扭矩:1.27Nm

接头类型:B3接头

轴径:Φ14mm

信捷伺服电机，经济型400W ，1.27Nm，3000转，高惯量，防护等级IP65，AC220V，2.5A，编码器精度17位。型号：MS6H-60CS30B1-20P4-S（信捷400W高惯量伺服电机），推荐配套驱动DS5L1-20P4-PTA，DS5C1-20P4-PTA。

市场价：￥0.00

价格：￥0.00

会员价格：

普通会员：￥0.00

重量：0.000KG

数量：

立即购买

加入选型车

产品配件

1548,17157,1000,530
CP-SP-M-03
原价：￥
搭配价：￥0

数量
1548,17158,1026,771
CM-P07A-M-03 ( 3米)
原价：￥0.00
搭配价：￥0

数量

商品描述

信捷伺服电机，经济型400W ，1.27Nm，3000转，高惯量，防护等级IP65，AC220V，2.5A，编码器精度17位。型号：MS6H-60CS30B1-20P4-S（信捷400W高惯量伺服电机），推荐配套驱动DS5L1-20P4-PTA，DS5C1-20P4-PTA。

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

MS6系列单圈绝对值400W伺服电机

MS6H-60CS30B1-20P4-S

单圈绝对值电机（CS系列）通常当作普通增量式电机使用。

产品描述

型号：MS6H-60CS30B1-20P4-S；

适用驱动：

DS5C1-20P4-PTA（EtherCAT总线型新款）；

DS5L1-20P4-PTA（脉冲基础型新款）；

其他适用驱动：

DS5C1-20P4-PTA-FH（EtherCAT总线型新款）；

规格参数

电机型号	MS6H-60CS30B1-20P4-S
电机代码	5006
电压等级	单相220V
额定功率[W]	400W
额定电流[A]	2.5A
额定转速[rpm]	3000
最高转速[rpm]	6000
额定转矩【Nm】	1.27【Nm】
最大转矩【Nm】	3.81【Nm】
转子惯量[10^-7kg.m²]	520
惯量类型	高惯量
推荐转子惯量比	30
极对数	5
编码器位数	17 位
编码器种类	磁编码器
电机绝缘等级	ClassF(155℃)
防护等级	IP65
环境温度	-15℃～+40℃
环境湿度	相对湿度<90%(不结露)
是否带抱闸	不带
抱闸线圈功率【W】
抱闸线圈电流【A】
静摩擦转矩【Nm】

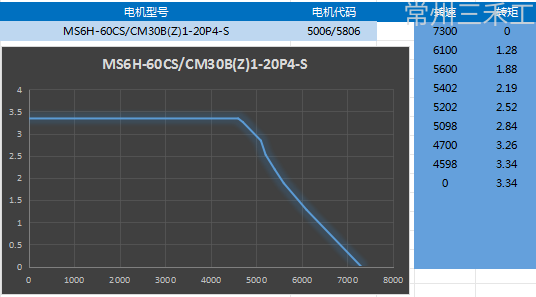

MS6系列T/N曲线

外形尺寸图（单位：mm）

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

电机

可以配套的驱动器

配套电缆

类型

编码器电缆

(03表示3米）

动力电缆

(03表示3米）

可以订购的标准长度

电缆自制

配件包

MS6H-60CS30B1-20P4-S

普通

1米，1.2米，1.5米，2米

3米，5米，6米，8米

10米，12米，16米，20米

25米，30米，35米，40米

45米，50米

JAM-P9-P4

高柔

CP-SP-M-03

CMT-P07A-M-03

2米，3米，5米，6米，8米

10米，12米，16米，20米

25米，30米，40米，45米

50米

MS6H-60CS30B1-20P4-S 尺寸图PDF文档	下载
MS6H-60CS30B1-20P4-S 三维图	下载
MS6H-60CS30B1-20P4-S CAD图	下载

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

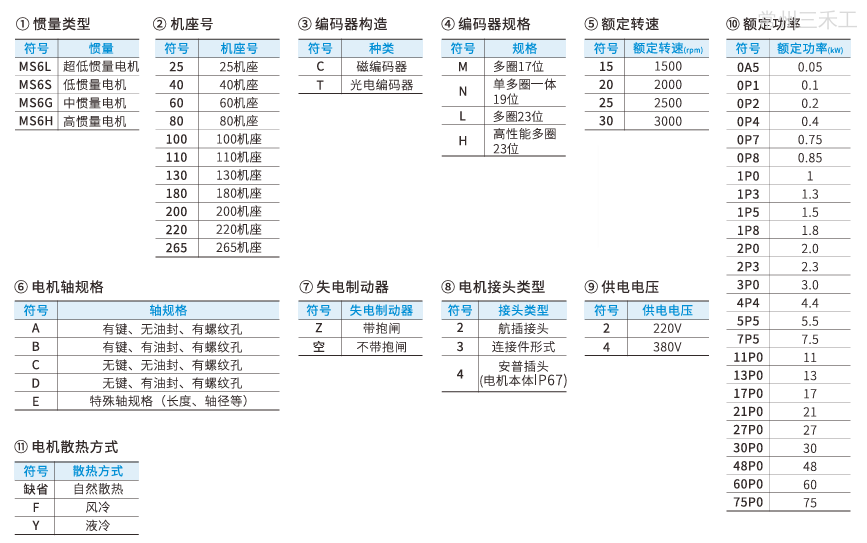

命名规则

规格参数

电机型号MS		单相220V
		6H-60		6S-60		6H-60
		CS/CM30B1	CS/CM30BZ1	CS/CM30B1	CS/CM30BZ1	CS/CM30B1	CS/CM30BZ1
		20P2		20P4	20P4	20P4	20P4
电机代码		50B3	58B3	5005	5805	50C5	58C5
额定功率（KW）		200		0.4
额定电流[mA]		1800		2600
额定转速[RPM]		3000		3000
最高转速[RPM]		6500		6500	6500	6000	6500
额定转矩[Nm]		0.64		1.27
最大转矩[Nm]		2.24		4.445
转子惯量[10^-7kg.m²]		277	295	267	273	520	590
惯量类型		高		低惯量	低惯量	高惯量	高惯量
推荐转子惯量比		30		30
极对数		5		5
编码器位数		17		17
编码器种类		磁		磁
电机绝缘等级		ClassF(155℃)
防护等级		IP65
使用环境	环境温度	-15℃～+40℃(不冻结)
	环境湿度	相对湿度<90%(不结露)

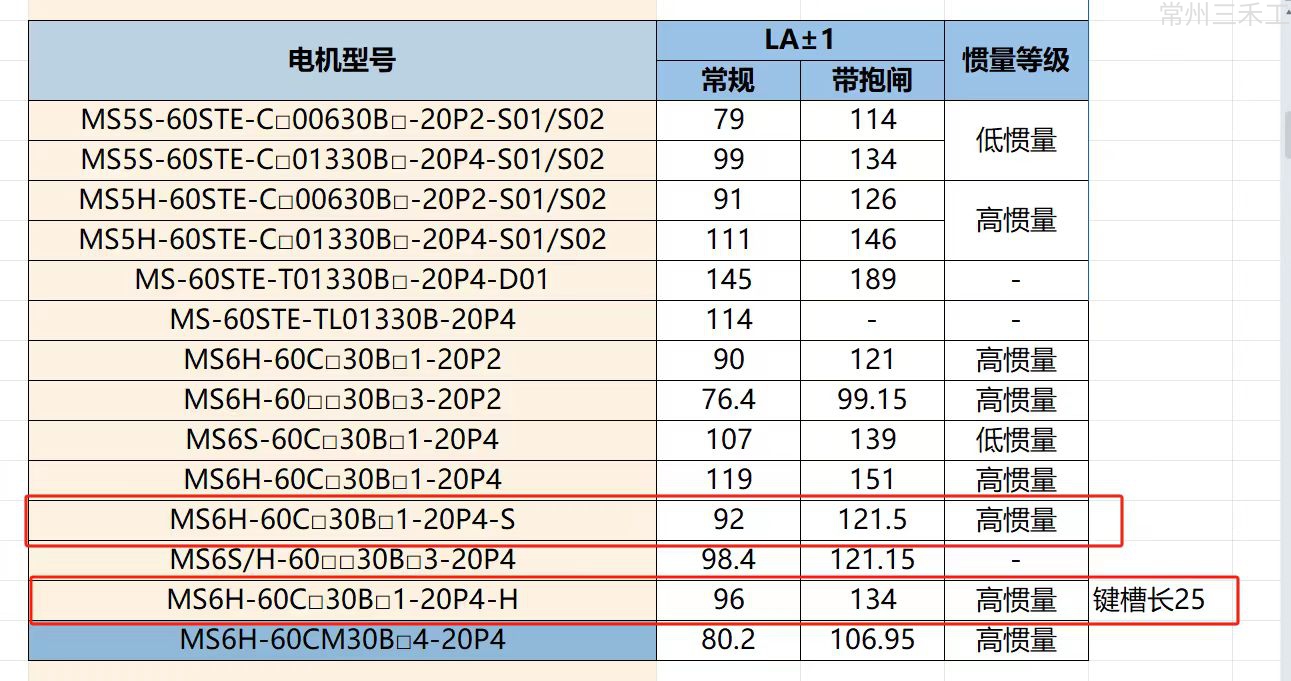

外形尺寸图（单位：mm）
