MS6H-80CS30BZ1-20P7-S

额定功率:750W

法兰尺寸:80mm

额定转速:3000转

抱闸:带抱闸+Z

电源:单相220V

惯量:高惯量

编码器类型:CS-17位单圈绝对值磁编码器

额定扭矩:2.4Nm

轴径:Φ19mm

信捷伺服电机，经济型750W带抱闸，2.39Nm，3000转，高惯量，防护等级IP65，AC220V，4.4A，编码器精度17位。型号：MS6H-80CS30BZ1-20P7-S（信捷750W高惯量伺服电机）,推荐配套驱动DS5L1-20P7-PTA，DS5C1-20P7-PTA。

市场价：￥0.00

价格：￥0.00

会员价格：

普通会员：￥0.00

重量：0.000KG

数量：

立即购买

加入选型车

产品配件

1553,17173,1000,530
CP-SP-M-03
原价：￥
搭配价：￥0

数量
1553,17174,1026,771
CM-P07A-M-03 ( 3米)
原价：￥0.00
搭配价：￥0

数量

抱闸电缆CB-P03-03 ( 3米)
原价：￥0.00
搭配价：￥0

数量

商品描述

信捷伺服电机，经济型750W带抱闸，2.39Nm，3000转，高惯量，防护等级IP65，AC220V，4.4A，编码器精度17位。型号：MS6H-80CS30BZ1-20P7-S（信捷750W高惯量伺服电机）,推荐配套驱动DS5L1-20P7-PTA，DS5C1-20P7-PTA。

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

MS6系列单圈绝对值750W伺服电机

MS6H-80CS30BZ1-20P7-S

单圈绝对值电机（CS系列）通常当作普通增量式电机使用。

产品描述

型号：MS6H-80CS30BZ1-20P7-S；

适用驱动：

DS5C1-20P7-PTA（EtherCAT总线型新款）；

DS5L1-20P7-PTA（脉冲基础型新款）；

其他适用驱动：

DS5C1-20P7-PTA-FH（EtherCAT总线型新款）；

规格参数

电机型号	MS6H-80CS30BZ1-20P7-S
电机代码	5808
电压等级	单相220V
额定功率[W]	750W
额定电流[A]	4.4A
额定转速[rpm]	3000
最高转速[rpm]	6000
额定转矩【Nm】	2.39【Nm】
最大转矩【Nm】	7.17【Nm】
转子惯量[10^-7kg.m²]	1780
惯量类型	高惯量
推荐转子惯量比	20
极对数	5
编码器位数	17 位
编码器种类	磁编码器
电机绝缘等级	ClassF(155℃)
防护等级	IP65
环境温度	-15℃～+40℃
环境湿度	相对湿度<90%(不结露)
是否带抱闸	带
抱闸线圈功率【W】	8W
抱闸线圈电流【A】	0.33
静摩擦转矩【Nm】	≥2.5

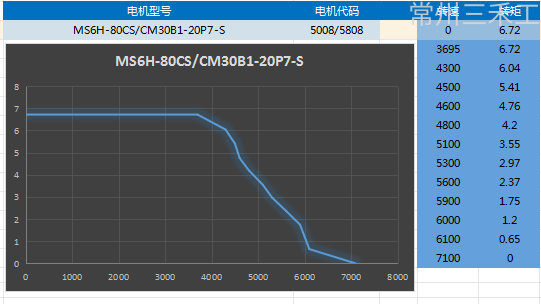

MS6系列T/N曲线

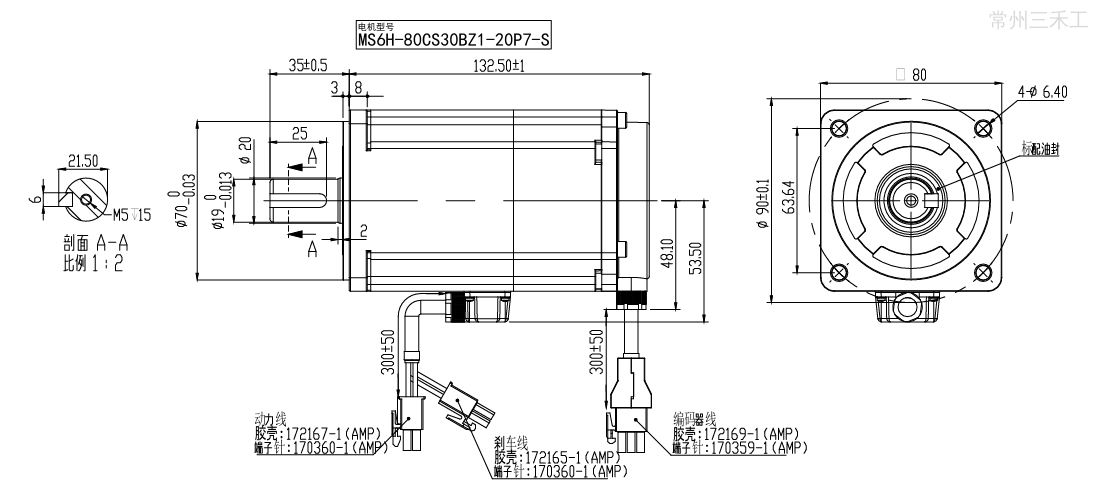

外形尺寸图（单位：mm）

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

电机

可以配套的驱动器

配套电缆

类型

编码器电缆

(03表示3米）

动力电缆

(03表示3米）

抱闸电缆

（03表示3米）

可以订购的标准长度

自制

配件包

MS6H-80CS30BZ1-20P7-S

普通

1米，1.2米，1.5米

2米，3米，5米

6米，8米，10米

12米，16米，20米

25米，30米，35米

40米，45米，50米

高柔

2米，3米，5米

6米，8米，10米

12米，16米，20米

25米，30米，40米

45米，50米

MS6H-80CS30BZ1-20P7-S 尺寸图PDF文档	下载
MS6H-80CS30BZ1-20P7-S 三维图	暂无
MS6H-80CS30BZ1-20P7-S CAD图	下载

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

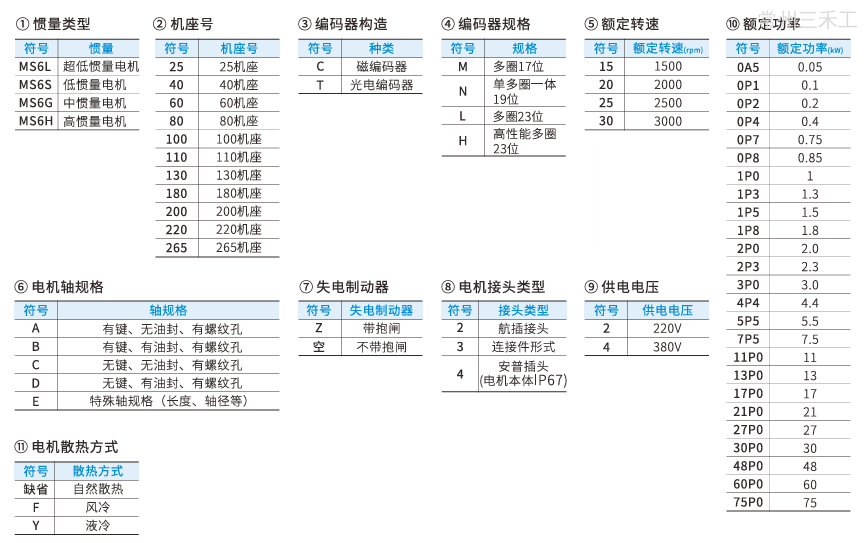

命名规则

规格参数

电机型号MS		单相220V
		6S-80		6H-80		6S-80		6H-80
		CS/CM30B1	CS/CM30BZ1	CS/CM30B1	CS/CM30BZ1	CS/CM20B1	CS/CM20BZ1	CS/CM20B1	CS/CM20BZ1
		20P7	20P7	20P7	20P7	20P7	20P7	20P7	20P7
电机代码		5007	5807	50D7	58D7	5013	5813	50D3	58D3
额定功率（KW）		0.75
额定电流[mA]		4000	4000	4100	4100	4100	4100	4100	4100
额定转速[RPM]		3000				2000
最高转速[RPM]		5200				3000
额定转矩[Nm]		2.39				3.5
最大转矩[Nm]		7.17				10.5
转子惯量[10^-7kg.m²]		980	1030	1670	1693	1208	1261	2445	2553
惯量类型		低惯量	低惯量	高惯量	高惯量	低惯量	低惯量	高惯量	高惯量
推荐转子惯量比		20
极对数		5
编码器位数		17
编码器种类		磁
电机绝缘等级		ClassF(155℃)
防护等级		IP65
使用环境	环境温度	-15℃～+40℃(不冻结)
	环境湿度	相对湿度<90%(不结露)

外形尺寸图（单位：mm）
