信捷触摸屏，15.6寸，标配WiFi连接，基于Linux系统，采用 Cortex-A7处理器，主频1.2GHz，内置256MB内存，1677万色，分辨率1920*1080，2个通讯口，COM1口支持 RS232/RS485，COM2口支持RS232/RS485/RS422，2个 USB-A 口，支持CSV数据导入 导出和U盘下载程序，1个Type-c接口，支持下载程序，1个音频接口，支持连接音箱 输出音频，2个以太网接口，支持MODBUS TCP、OPC、MQTT 协议，支持网口下载，支持远程信息化连接；开孔尺寸：384*247，可垂直安装，使用Touchwin Pro软件编辑工程；
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
TS高端系统触摸屏15.6英寸 TS5D-1500-W
产品说明
1677万色TFT-LCD，高亮屏幕，色彩更饱满，显示效果更逼真；
高速A7 1.2GHz主频CPU，256MB内存配置，展现出色的数据处理能力；
尺寸包含15.6″；
超薄机身，时尚外观，安装卡口及背面密封，有效阻止外部灰尘、油污等进入；
标配U盘接口，支持连接鼠标、键盘、扫码枪等USB设备；
标配3.5mm音频接口，支持声音输出；
标配以太网接口，能够同时和多家PLC进行多口通讯，RJ45以太网接口，支持与TBOX、西门子S7-1200、S7-200Smart及其它Modbus-TCP设备通讯，打破传统串口通讯模式，构成开放式的网络结构。
产品特点
1677万色显示，支持BMP、JPEG格式图片，色彩更饱满，显示效果更逼真；
开关控制、数据动态显示监控、棒状图、数据趋势图、XY趋势图、XY折线图、饼图、报警记录、操作记录等完善控制功能；
自定义条件数据采集保存；
用户权限设定，多级密码保护机制；
支持自由格式通讯，终端用户自由编写驱动程序；
可选配WIFI/4G模块；
覆盖主流信息交互协议，支持MQTT/TCP IP通信；
支持流媒体、预设视频播放；
支持网络摄像头，实现远程监控。
规格参数
型号 | TS5D-1500-W |
产品特性 | |
尺寸 | 15.6 |
分辨率 | 1920*1080 |
液晶屏 | TFT液晶显示，LED背光 |
显示颜色 | 1677万色 |
亮度（cd/m2） | 250 |
触摸面板 | 四线电阻式触摸屏 |
液晶寿命 | 30000小时以上，环境温度25℃，24小时运行 |
存储器 | 256MB |
外部接口 | |
COM1口 | RS232/RS485 |
COM2口 | RS232/RS422/RS485 |
USB接口1 | USB-B（符合USB2.0规范），USB下载口 |
USB接口2 | USB-A（符合USB2.0规范），U盘口 |
以太网口 | RJ45，10/100M |
音频接口 | ɸ3.5同轴音频插头 |
4G | / |
WIFI | IEEE 802.11 a/b/g/n IEEE 802.11 g：54Mbps |
电气特性 | |
输入电压 | DC24V（电压范围：DC22V~DC26V） |
功率 | 10W |
允许失电 | 10ms以下（实际失电小于1s） |
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） |
绝缘电阻 | DC500V，10MΩ以上（信号与地间） |
环境 | |
运行温度 | 0℃~50℃ |
存储温度 | -10℃~60℃ |
运行湿度 | 10%RH~90%RH（无凝露） |
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 |
空气 | 无腐蚀性气体 |
冷却方式 | 自然风冷 |
防护等级 | 前面板符合IP65 |
尺寸 | |
外部尺寸（mm） | 396.0*259.0*39.0 |
面板开孔尺寸（mm） | 384.0*247.0（±0.5） |
注意：以上所有型号标配时钟。

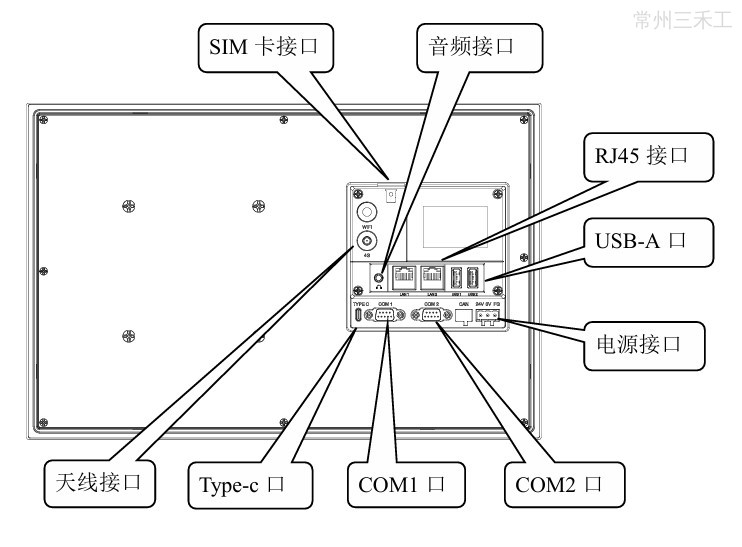

结构说明
程序下载电缆
型号：JC-UA（方口USB)

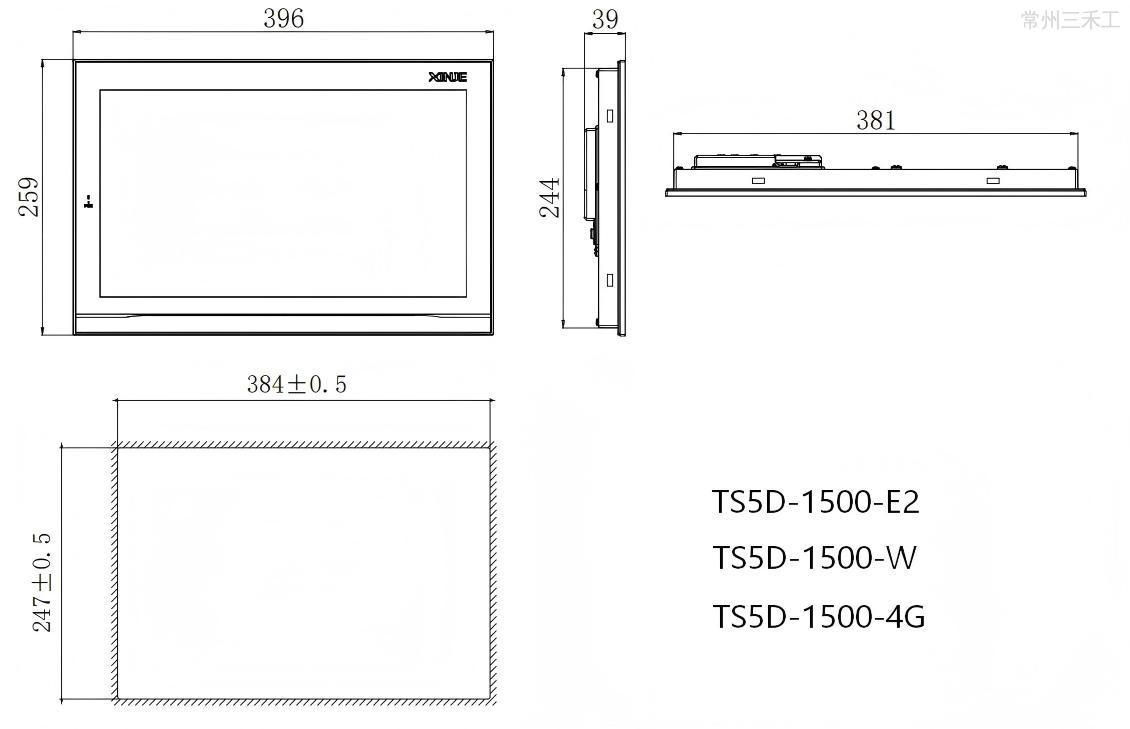

外形尺寸图（单位：mm)
TS5D-1500系列
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
型号说明
①： | 系列名称 | TS5D系列 |
②： | 显示尺寸 | 1500：15.6英寸 |
③： | 模块类型 | E2：不配模块，配备以太网口 |
4G：配备4G功能 | ||
W：配备WIFI功能 |
规格参数
型号 | TS5D-1500 | ||
| TS5D-1500-E2 | TS5D-1500-4G | TS5D-1500-W | |
产品特性 | |||
尺寸 | 15.6 | ||
分辨率 | 1920*1080 | ||
液晶屏 | TFT液晶显示，LED背光 | ||
显示颜色 | 1677万色 | ||
亮度（cd/m2） | 250 | ||
触摸面板 | 四线电阻式触摸屏 | ||
液晶寿命 | 30000小时以上，环境温度25℃，24小时运行 | ||
存储器 | 256MB | ||
外部接口 | |||
COM1口 | RS232/RS485 | ||
COM2口 | RS232/RS422/RS485 | ||
USB接口1 | USB-B（符合USB2.0规范），USB下载口 | ||
USB接口2 | USB-A（符合USB2.0规范），U盘口 | ||
以太网口 | RJ45，10/100M | ||
音频接口 | ɸ3.5同轴音频插头 | ||
4G | / | 4G全网通 LTE-FDD (Mbps) ：10（下行）/ 5（上行） | / |
WIFI | / | / | IEEE 802.11 a/b/g/n IEEE 802.11 g：54Mbps |
电气特性 | |||
输入电压 | DC24V（电压范围：DC22V~DC26V） | ||
功率 | 10W | ||
允许失电 | 10ms以下（实际失电小于1s） | ||
抗电压冲击 | AC1000V，10mA，小于1分钟（信号与地间） | ||
绝缘电阻 | DC500V，10MΩ以上（信号与地间） | ||
环境 | |||
运行温度 | 0℃~50℃ | ||
存储温度 | -10℃~60℃ | ||
运行湿度 | 10%RH~90%RH（无凝露） | ||
抗干扰能力 | 干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟 | ||
空气 | 无腐蚀性气体 | ||
冷却方式 | 自然风冷 | ||
防护等级 | 前面板符合IP65 | ||
尺寸 | |||
外部尺寸（mm） | 396.0*259.0*39.0 | ||
面板开孔尺寸（mm） | 384.0*247.0（±0.5） | ||
注意：以上所有型号标配时钟。
