MS6H-60CM30B3-20P4-S

额定功率:400W

法兰尺寸:60mm

额定转速:3000转

抱闸:不带抱闸

电源:单相220V

惯量:高惯量

编码器类型:CM-17位多圈绝对值磁编码器

额定扭矩:1.27Nm

接头类型:B3接头

轴径:Φ14mm

信捷伺服电机，400W，1.27Nm，3000转，高惯量，AC220V，A，编码器精度17位，防护等级IP67，电机重量 g；型号：MS6H-60CM30B3-20P4-S（信捷400W高惯量伺服电机），推荐配套驱动DS5L1-20P4-PTA，DS5C1-20P4-PTA。

市场价：￥0.00

价格：￥0.00

会员价格：

普通会员：￥0.00

重量：0.000KG

数量：

立即购买

加入选型车

商品描述

信捷伺服电机，400W，1.27Nm，3000转，高惯量，AC220V，A，编码器精度17位，防护等级IP67，电机重量 g；型号：MS6H-60CM30B3-20P4-S（信捷400W高惯量伺服电机），推荐配套驱动DS5L1-20P4-PTA，DS5C1-20P4-PTA。

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

MS6系列多圈绝对值400W伺服电机

MS6H-60CM30B3-20P4-S

产品描述

型号：MS6H-60CM30B3-20P4-S；

推荐驱动：

DS5C1-20P4-PTA（EtherCAT总线型新款）；

DS5L1-20P4-PTA（脉冲基础型新款）；

其他适用驱动：

DS5K1-20P4-PTA（脉冲标准型老款）；

DS5N1-20P4-PTA（CANopen总线型）；

规格参数

电机型号	MS6H-60CM30B3-20P4-S
电机代码
电压等级	单相220V
额定功率[W]	400W
额定电流[mA]	mA
额定转速[rpm]	3000
最高转速[rpm]	6500
额定转矩【Nm】	1.27【Nm】
最大转矩【Nm】	4.445【Nm】
转子惯量[10^-7kg.m²]	521
惯量类型	高惯量
推荐转子惯量比
电气常数τe(ms)
机械常数τm(ms)
反电势常数Ke(mV/rpm)
转矩常数Kt(Nm/A)
极对数
编码器位数	17 位
编码器种类	磁编码器
电机绝缘等级	ClassF(155℃)
防护等级	IP67
环境温度	-15℃～+40℃
环境湿度	相对湿度<90%(不结露)
是否带抱闸	不带
抱闸线圈功率【W】
抱闸线圈电流【A】
静摩擦转矩【Nm】

MS6系列T/N曲线

外形尺寸图（单位：mm）

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

MS6H-60CM30B3-20P4-S 尺寸图PDF文档	下载
MS6H-60CM30B3-20P4-S 三维图	暂无
MS6H-60CM30B3-20P4-S CAD图	下载

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

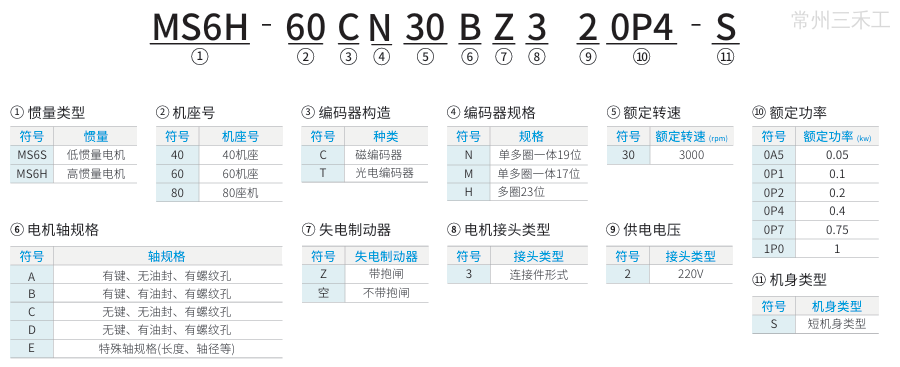

命名规则

规格参数

电压等级		单相220VAC
电机型号MS		6H-60
		CM30B3
		20P4-S
电机代码
额定功率（KW）		0.4
额定电流[mA]
额定转速[RPM]		3000
最高转速[RPM]		6500
额定转矩[Nm]		1.27
最大转矩[Nm]		4.445
转子惯量[10^-7kg.m²]		521
惯量类型		高惯量
极对数
编码器位数		17
编码器种类		磁
电机绝缘等级		ClassF(155℃)
防护等级		IP67
使用环境	环境温度	-15℃～+40℃
	环境湿度	相对湿度<90%(不结露)

外形尺寸图（单位：mm）
