XD系列模拟量左扩模块 XD-2AD2PT-A-ED
注意：所有可左扩的机型，只能扩展1块左扩模块

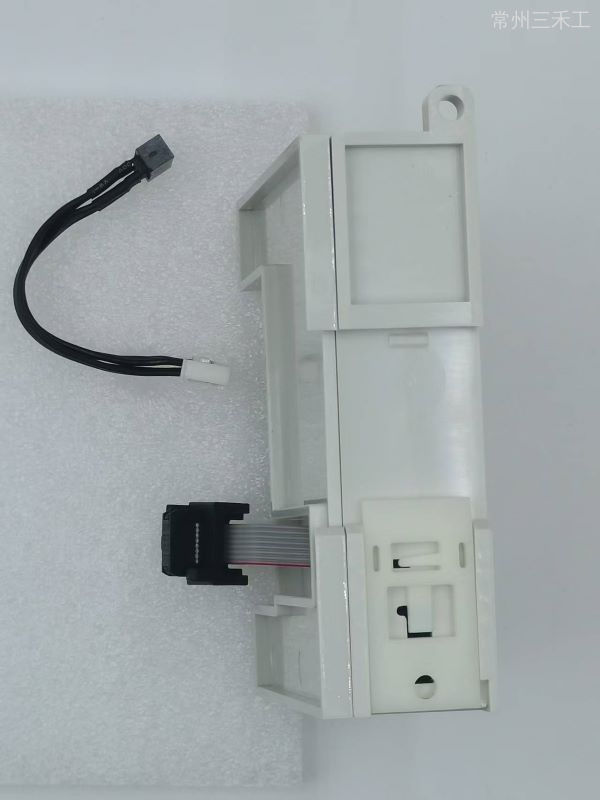

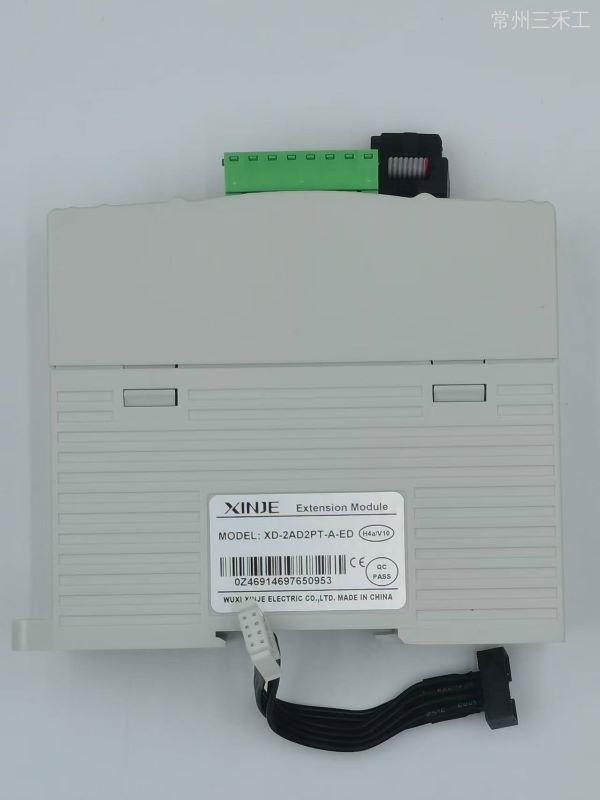

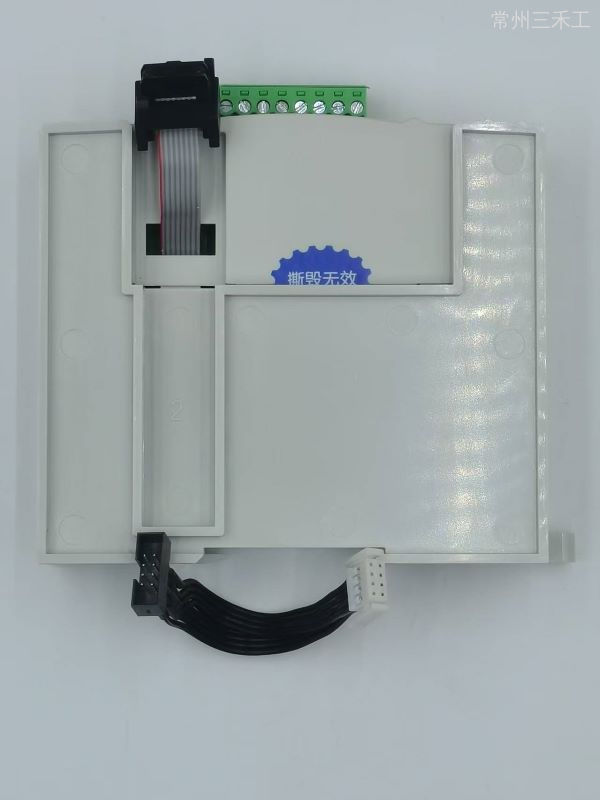

实物与参照图结构相同，尺寸相同，仅标识有区别。
产品特点
XD系列PLC适配模拟量输入输出左扩展模块，包含2点模拟量输入、2点PT100输入规格。
XD系列PLC一般可扩展1个ED模块。
电源规格：DC24V
2路12位高精度模拟量输入：电压、电流可选
2通道PT100温度输入：测温范围-100~500℃，精度0.1℃
基本规格
项 目 | 规 格 |
使用环境 | 无腐蚀性气体 |
环境温度 | 0℃~60℃ |
保存环境温度 | -20~70℃ |
环境湿度 | 5~95%RH |
保存环境湿度 | 5~95%RH |
安装 | 可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上 |

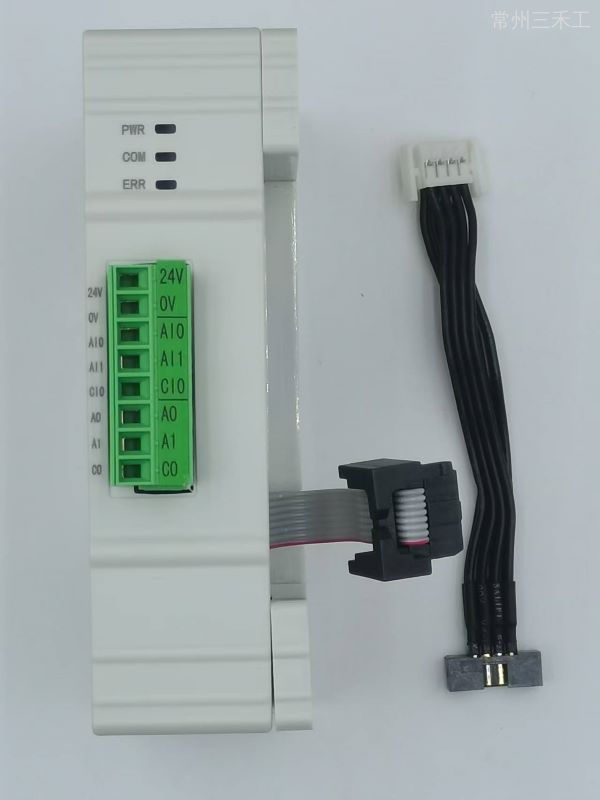

端子排列图
型号：XD-2AD2PT-A-ED
外部连接图
外部连接时，注意以下几个方面：
为避免干扰，请使用屏蔽线，并对屏蔽层单点接地。
XD-2AD2PT-A-ED外接＋24V电源时，请使用 PLC 本体上的24V电源，避免干扰。
1、电流单端输入：
XD-2AD2DA-A-ED 电流输入侧接线如下图所示：
2、温度输入：
注意：对于三线制铂热电阻，请将颜色一样的两根引线接在C0端，另一根引线接在A0或A1端。
基本规格
项目 | 模拟量输入(mA) | 温度输入（PT） |
电流 | ||
2AD2PT-A-ED | 2AD2PT-A-ED | |
模拟量输入范围 | 0~20mA,4~20mA | — |
测温范围 | — | -100~500℃ |
最大输入范围 | 0~40mA | — |
数字输出范围 | 12位二进制数（0~4095） | -1000~5000 |
分辨率 | 1/4095（12Bit） | 0.1℃ |
综合精确度 | 1% | 满量程的±0.8% |
转换速度 | 10ms | |
模拟量用电源 | DC24V±10%，150mA | |
外观尺寸图（单位：mm）
型号：XD-2AD2PT-A-ED
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
命名规则
1： | 系列名称 | XD |
2： | 模拟量输入点数 | 2 |
3： | 指代模拟量输入 | AD |
4： | 温度输入点数 | 2 |
5： | 指代温度输入 | PT |
6： | 模拟量输入输出类型 | A：输入全部为电流型 |
V：输入全部为电压型 | ||
7： | 指代ED模块 | ED |
型号一览表
型 号 | 功 能 |
XD-2AD2PT-A-ED | 2通道12bit模拟量电流输入（0~20mA、4~20mA）、2通道PT100输入； |
XD-2AD2PT-V-ED | 2通道12bit模拟量电压输入（0~5V、0~10V）、2通道PT100输入； |
基本规格
项目 | 模拟量输入(mA) | 温度输入（PT） | ||
电流 | 电压 | |||
2AD2PT-A-ED | 2AD2PT-V-ED | 2AD2PT-A-ED | 2AD2PT-V-ED | |
模拟量输入范围 | 0~20mA,4~20mA | 0~5V、0~10V | — | |
测温范围 | — | - | -100~500℃ | |
最大输入范围 | 0~40mA | DC±15V | — | |
数字输出范围 | 12位二进制数（0~4095） | -1000~5000 | ||
分辨率 | 1/4095（12Bit） | 0.1℃ | ||
综合精确度 | 1% | 满量程的±0.8% | ||
转换速度 | 10ms | |||
模拟量用电源 | DC24V±10%，150mA | |||
