信捷XD系列PLC扩展模块，左扩ED模块，1通道热电偶，支持多种类型热电偶温度传感器用模拟输入，精度 0.1℃；
XD系列模拟量左扩展模块 XD-1TC-ED

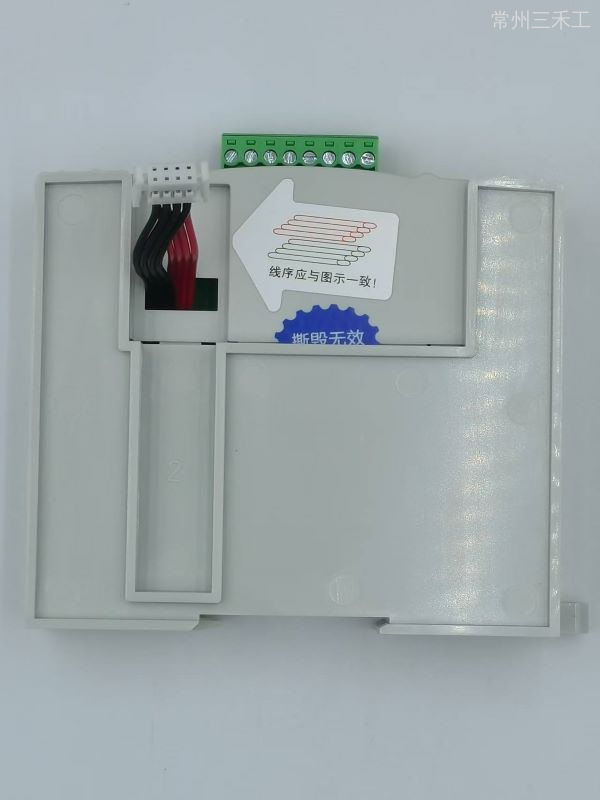

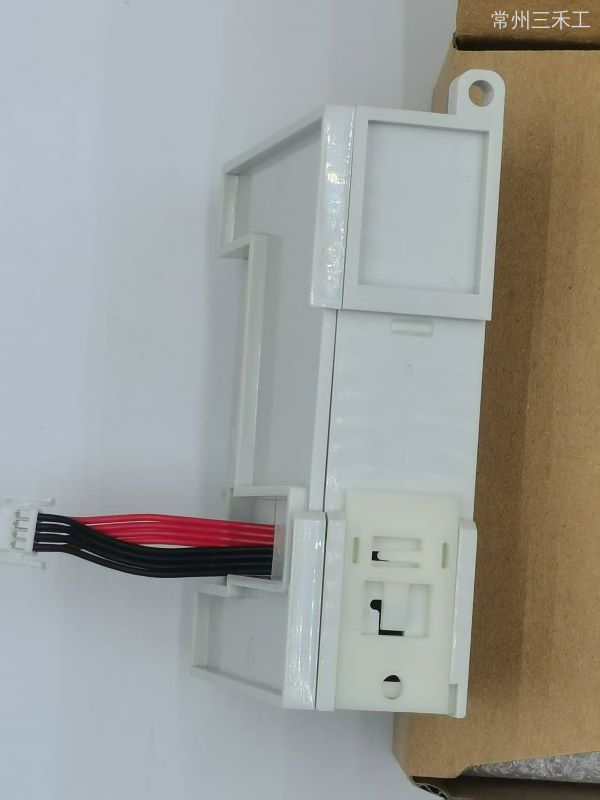

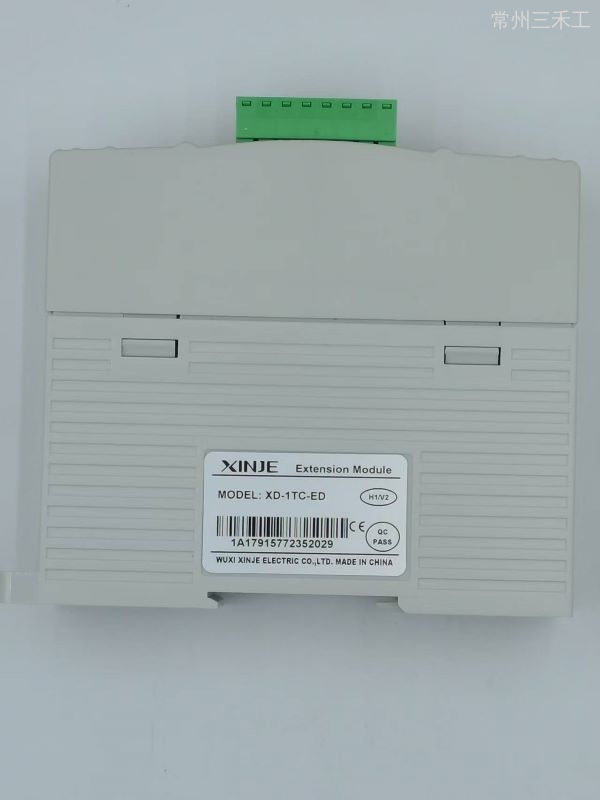

实物与参照图结构相同，尺寸相同，仅标识有区别。
产品特点
XD 系列特殊功能ED模块
XD系列PLC一般可扩展1个ED模块。
电源规格：DC24V
支持热电偶 K、S、E、N、B、T、J 以及 R 型温度传感器用模拟输入
分辨率精度为 0.1℃。
命名规则
1：
系列名称
XD
2：
模拟量输入点数
1
3：
指代温度输入
TC
4：
指代ED模块
ED
基本规格
项 目
规 格
使用环境
无腐蚀性气体
环境温度
0℃~60℃
保存环境温度
-20~70℃
环境湿度
5~95%RH
保存环境湿度
安装
可用M3的螺丝固定或直接安装在DIN46277（宽35mm）的导轨上

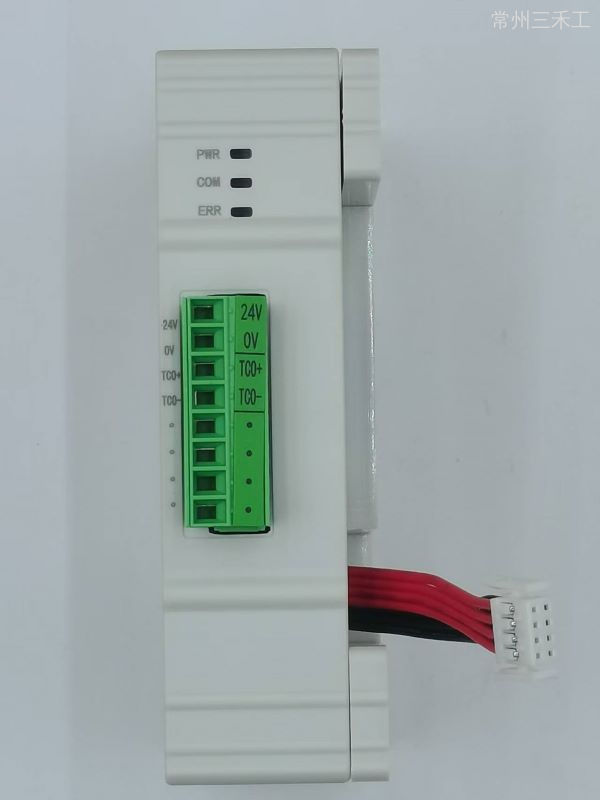

端子排列图
型号：XD-1TC-ED
外部连接图
热电阻连接时，注意以下两个方面：
外接＋24V电源时，请使用 PLC 本体上的24V电源，避免干扰。
为避免干扰，应对信号线采取屏蔽措施。
性能规格
项目
内容
模拟量输入信号
K、S、E、N、B、T、J、R型热电偶
测量温度范围
K型
0℃～1300℃
S型
0℃～1700℃
E型
0℃～600℃
N型
0℃～1200℃
B型
0℃～1800℃（250℃以下显示0）
T型
0℃～400℃
J型
0℃～800℃
R型
数字输出范围
0～最大测温值×10（以K型为例，数字输出范围为0~13000）
带符号位16位，二进制
控制精度
±0.5℃
分辨率
0.1℃
综合精确度
1%（相对最大值）
转换速度
80ms/1通道
模块供电电源
DC24V±10%，50mA
注意：
（1）无信号输入时，其通道数据为数字输出-1。
（2）根据实际需要，连接K型等多种热电偶。
（3）热电偶所安装设备的外壳须接地。
外观尺寸图（单位：mm）
