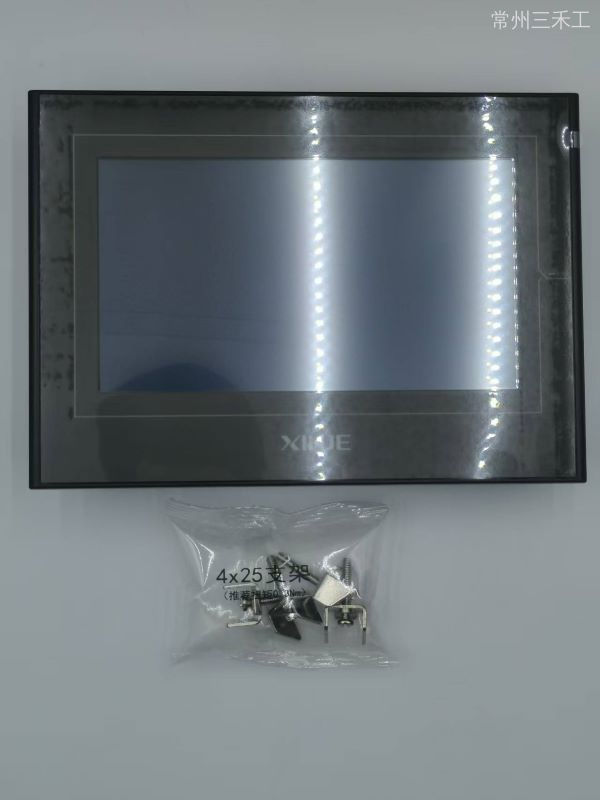

TG765G-XT

显示屏尺寸:7.0英寸

类型:通用型新款

9针口数量:9针1口/公座/PLC,9针2口/公座/DOWNLOAD

通讯接口:2口-RS232,1口-RS232,方口USB

驱动支持:仅信捷驱动

协议支持:MODBUS RTU

功能支持:标配时钟

信捷触摸屏，TG薄款，黑色，7.0寸，只能连接信捷系列PLC，1677万色，分辨率800*480，400MHz 主频，128MB存储器，2个通讯口，PLC口支持RS232，Download口支持RS232，USB-B下载方式；
开孔尺寸192.0*138.5，可垂直安装；

市场价：￥0.00

价格：￥0.00

会员价格：

普通会员：￥0.00

重量：0.00KG

数量：

立即购买

加入选型车

商品描述

信捷触摸屏，TG薄款，黑色，7.0寸，只能连接信捷系列PLC，1677万色，分辨率800*480，400MHz 主频，128MB存储器，2个通讯口，PLC口支持RS232，Download口支持RS232，USB-B下载方式；
开孔尺寸192.0*138.5，可垂直安装；

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

TG系列超薄触摸屏7.0寸 TG765G-XT（灰色经济型）

仅支持连接信捷系列PLC

产品说明

1.全新外观设计，比普通款更薄

2.1677万色，画质细腻无痕，显示效果媲美液晶显示器

3.下载、启动、运行，三位一体的超高速响应

4.支持C语言脚本功能，运算、自由协议编写、绘图，提高编程自由度

5.支持BMP、JPEG格式图片显示

6.丰富的立体3D图库，画面更生动

7.灵活的部件选择空间，自定义动画轨迹设计

8.数据采集保存功能，支持时间趋势图，XY趋势图等多种形式的数据管理方式

9.配方数据的存储与双向传送，提高工作效率

产品特点

1、TG765G 系列超薄款，厚度由老式的 48.5mm 减为 38.5mm；

2. ARM9 CPU，400MHz主频，128MB存储容量

3、仅支持 X-Net 总线中的 OMMS 方式，即一屏一机、一屏多机通讯

规格参数

型号	TG765G-XT

产品特性：
尺寸	7.0
分辨率	800*480
液晶屏	TFT液晶显示，LED背光
显示颜色	1677万色
亮度（cd/m2）	200
触摸面板	四线电阻式触摸屏
液晶寿命	50000小时以上，环境温度25℃，24小时运行
存储器	128MB

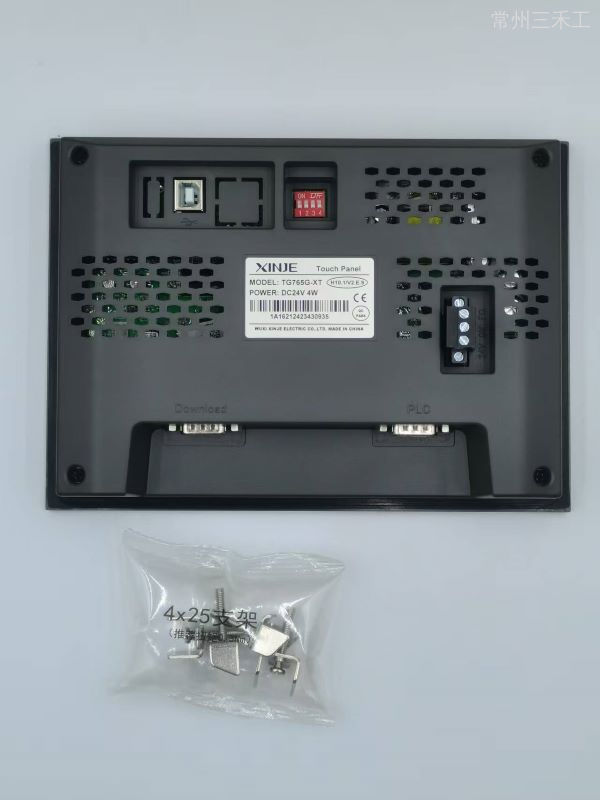

外部接口：

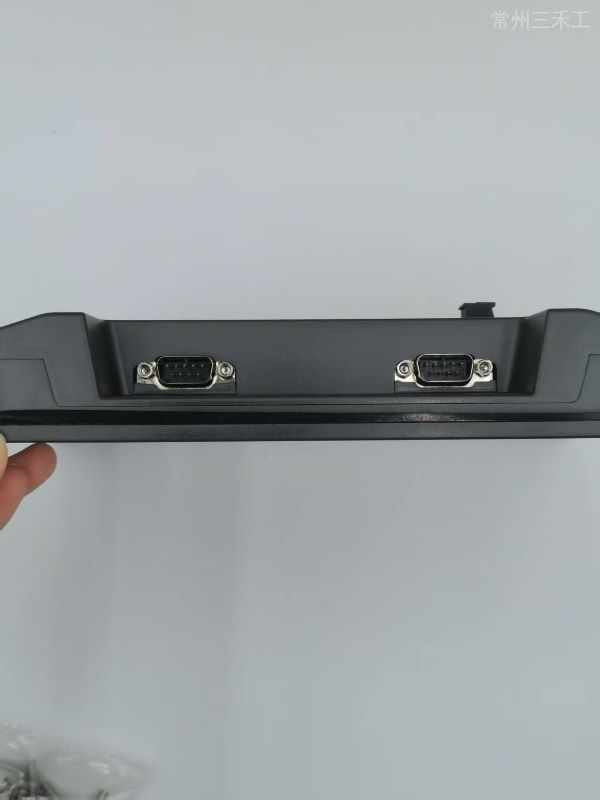

PLC口	RS232
Download口	RS232
USB接口1	USB-B（符合USB2.0规范），USB下载口
USB接口2	不支持USB-A，U盘口
以太网口	不支持
电气特性
输入电压	DC24V（电压范围：DC22V~DC26V）
消耗电流	200mA
允许失电	10ms以下（实际失电小于1s）
抗电压冲击	AC1000V，10mA，小于1分钟（信号与地间）
绝缘电阻	DC500V，10MΩ以上（信号与地间）
环境
运行温度	0℃~50℃
存储温度	-20℃~60℃
运行湿度	10%RH~90%RH（无凝露）
抗干扰能力	干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟
空气	无腐蚀性气体
冷却方式	自然风冷
防护等级	前面板符合IP65
尺寸
外部尺寸（mm）	207.0148.038.5
面板开孔尺寸（mm）	192.0*138.5

注意：1、S为黑色外壳，G为灰色外壳

2、以上所有型号标配时钟。

程序下载电缆

型号：JC-UA（方口USB)

外形尺寸图（单位：mm)

TG765G系列：

信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持：18115003881

TG765G-XT 三维图（STP文档）	下载
TG765G-XT CAD图	下载

TG系列触摸屏画面编辑软件Twin

下载

TG系列人机界面用户手册【硬件篇】	下载
TouchWin编辑软件用户手册	下载
触摸屏与PLC及其他设备通讯连接手册	下载

更多资料请转至信捷下载中心

信捷下载中心

型号说明

规格参数

型号	TGA63S	TGA63G	TG765S		TG765G
	TGA63S-MT TGA63S-UT TGA63S-ET	TGA63G-MT TGA63G-UT TGA63G-ET	TG765S-MT TG765S-UT TG765S-ET	TG765S-XT	TG765G-MT TG765G-UT TG765G-ET	TG765G-XT
产品特性
尺寸	10.1		7		7
分辨率	1024*600		800*480		800*480
液晶屏	TFT液晶显示，LED背光
显示颜色	1677万色
亮度（cd/m2）	200
触摸面板	四线电阻式触摸屏
液晶寿命	50000小时以上，环境温度25℃，24小时运行
存储器	128MB
外部接口
PLC口	RS232/RS422/RS485		RS232/RS422/RS485	RS232	RS232/RS422/RS485	RS232
Download口	RS232/RS485		RS232/RS485	RS232	RS232/RS485	RS232
USB接口1	USB-B（符合USB2.0规范），USB下载口
USB接口2	USB-A（符合USB2.0规范），U盘口，UT/ET型号支持
以太网口	-ET型号支持
电气特性
输入电压	DC24V（电压范围：DC22V~DC26V）
消耗电流	270mA		200mA		200mA
允许失电	10ms以下（实际失电小于1s）
抗电压冲击	AC1000V，10mA，小于1分钟（信号与地间）
绝缘电阻	DC500V，10MΩ以上（信号与地间）
环境
运行温度	0℃~50℃
存储温度	-20℃~60℃
运行湿度	10%RH~90%RH（无凝露）
抗干扰能力	干扰电压：1500Vp-p 脉冲周期：1us 持续时间：1分钟
空气	无腐蚀性气体
冷却方式	自然风冷
防护等级	前面板符合IP65
尺寸
外部尺寸（mm）	277.0191.744.0		207.0148.038.5		207.0148.038.5
面板开孔尺寸（mm）	260.2*179.7		192.0*138.5		192.0*138.5

注意：1、S为黑色外壳，G为灰色外壳

2、以上所有型号标配时钟。

TG系列型号表

信捷 TG 系列触摸屏根据显示尺寸、功能类型的不同，具有如下型号：

显示尺寸	4.3〞	7〞	8〞	10.1〞	15.6〞
金属宽温型				TGMA63D-MT
网络型	TGM465-MT2 TGM465-ET	TGM765S-MT TGM765S-ET	TGM865-ET	TGMA63S-MT TGMA63S-ET	TGMC65-ET
高亮显示型		TGM765L-MT TGM765L-ET
无边框内嵌入型	TGM465B	TGM765B-MT TGM765B-ET		TGMA63B-ET
黑色超薄		TG765S-MT TG765S-UT TG765S-ET		TGA63S-MT TGA63S-UT TGA63S-ET
灰色超薄	TG465G-XT TG465G-MT TG465G-UT TG465G-ET	TG765G-MT TG765G-UT TG765G-ET TG765G-ZT TG765G-XT		TGA63G-MT TGA63G-UT TGA63G- ET
通用型	TG465-MT TG465-UT TG465-ET TG465-MT2 TG465- UT2	TG765-MT TG765-UT TG765-ET	TG865-MT TG865-ET	TGA62-MT TGA62-ET TGA63-MT TGA63-UT TGA63-ET	TGC65-ET
耐油型	TG465-MT(P) TG465-UT(P)	TG765-MT(P) TG765-UT(P) TG765-ET(P) TG765-XT(P) TG765-XT(P)-C	TG865-MT(P) TG865-ET(P)	TGA62-MT(P) TGA62-ET(P) TGA62-UT(P)
经济型	TG465-XT	TG765-XT TG765-XT TG765-XT-C TG765S-XT
X-NET 总线型		TG765-NT	TG865-NT	TGA63-NT
视觉型		STG765-ET	STG865-ET STG865-MT(P)		STGC65-ET
CAD 型		CTG765-ET	CTG865-ET	CTGA62-ET

（1）STG/CTG 专用型号的人机界面请在订货时说明其功能使用，避免订错货；

（2） 红色标记的型号表示已停产；

（3） TN765-ET 更名为 TG765-NT，TN865-ET 更名为 TG865-NT，TNA63-ET 更名为 TGA63-NT；

（4） TGM 系列、高亮款、超薄款更换面膜，Logo 由 Touchwin 更换成 XINJE。

系列产品尺寸图（单位：mm)

TGA63G系列：

TG765S系列：
