信捷86闭环步进电机，带抱闸，机身长181mm，静止力矩8.5NM，相电流6A，轴直径14mm，步距角1.8度，适用驱动器 DP3F-808/DP3F-808A/
DP3C-808
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
MP3系列两相闭环步进电机 MP3-86TZ085带抱闸
（原型号：MP3-86TZ118）
产品描述
型号：MP3-86TZ085 (原MP3-86TZ118)
推荐驱动：
DP3C-808（EtherCAT总线型闭环步进驱动器）
DP3F-808A (普通脉冲型闭环步进驱动器/交直流通用）
其他可用驱动：
DP3F-808 (普通脉冲型闭环步进驱动器）
规格参数
| 型号 | MP3-86TZ085 (原MP3-86TZ118) |
| 关键字： | 两相/闭环/86/抱闸 |
| 机座号： | 86 |
| 步距角： | 1.8° |
| 保持转矩： | 8.5Nm |
| 相电流： | 6A |
| 电机轴身： | 平键5*25 |
| 电机轴径： | 14mm |
| 机身长度： | 181mm |

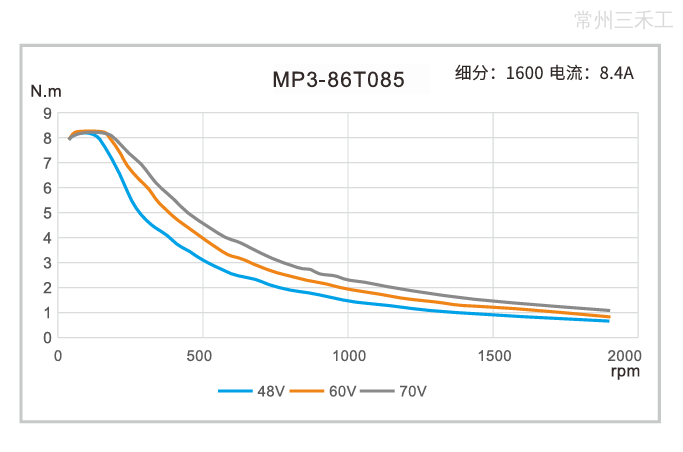

电机矩频特性图
型号：MP3-86TZ085 (原MP3-86TZ118)
外形尺寸图（单位：mm）
型号：MP3-86TZ085 (原MP3-86TZ118)
信捷品牌正规授权代理商—常州三禾工自动化科技有限公司 |
| 选型技术支持：18115003881 |
| 步进电机 | 步进驱动器 | 电缆 类型 | 编码器电缆 （03表示3米） | 动力电缆 （03表示3米线） | 可以订购的标准长度 | 电缆自制配件包 |
| MP3-86TZ085 | DP3C-808 | 普通 | CP-MD-03 | CM-MP07-03 | 2米，3米，5米，8米 10米，12米，16米 | JAMP-M4-P4 |
| 高柔 | CPT-MD-03 | CMT-MP07-03 | ||||
| 普通 | CP-MD-03 | CM-P07B-03 | 2米，3米，5米，8米 10米，12米，16米 | JA-CM-P4 | ||
| 高柔 | CPT-MD-03 | CMT-P07B-03 |
闭环步进电机选型表
| 闭环电机型号 | 机座号（mm） | 步距角(°) | 保持转矩（N.m） | 相电流(A) | 电机轴身 | 电机轴径（mm） | 适配驱动器 |
| 标准系列 | |||||||
| MP3-42T005 (原MP3-42T048） | 42 | 1.8 | 0.5 | 1.68 | 平扁 | 5 | DP3F/C-305 |
| MP3-42T008 (原MP3-42T060） | 1.8 | 0.8 | 1.7 | 平扁 | 5 | ||
| MP3-57T013 (原MP3-57T056） | 57 | 1.8 | 1.3 | 4 | 平扁 | 8 | DP3F/C-705 |
| MP3-57T013-D6.35 (原MP3-57T056-D6.35) | 1.8 | 1.3 | 4 | 平扁 | 6.35 | ||
| MP3-57T023 (原MP3-57T076） | 1.8 | 2.3 | 5 | 平扁 | 8 | ||
| MP3-57T030 (原MP3-57T088） | 1.8 | 3 | 5 | 平扁 | 8 | ||
| MP3-57T030-4A (原MP3-57T110） | 1.8 | 3 | 4 | 平扁 | 8 | ||
| MP3-60T030 (原MP3-60T088） | 60 | 1.8 | 3 | 5 | 平扁 | 8 | |
| MP3-86T045 (原MP3-86T080） | 86 | 1.8 | 4.5 | 4 | 平键5*25 | 14 | DP3C-808 DP3F-808 DP3F-808A DP3F1-805A DP3F1-808A |
| MP3-86T080 (原MP3-86T098） | 1.8 | 8 | 6 | 平键5*25 | 14 | ||
| MP3-86T085 (原MP3-86T118） | 1.8 | 8.5 | 6 | 平键5*25 | 14 | ||
| MP3-86T100 (原MP3-86T129） | 1.8 | 10 | 6 | 平键5*25 | 14 | ||
| MP3-86T120 (原MP3-86T150） | 1.8 | 12 | 6 | 平键5*25 | 14 | ||
| 闭环电机型号 | 机座号（mm） | 步距角(°) | 保持转矩（N.m） | 相电流(A) | 电机轴身 | 电机轴径（mm） | 适配驱动器 |
| 带抱闸系列 | |||||||
| - | 42 | 1.8 | 0.5 | 1.68 | 平扁 | 5 | DP3F/C-305 |
| - | 1.8 | 0.8 | 1.7 | 平扁 | 5 | ||
| MP3-57TZ013 (原MP3-57TZ056） | 57 | 1.8 | 1.3 | 4 | 平扁 | 8 | DP3F/C-705 |
| - | 1.8 | 1.3 | 4 | 平扁 | 6.35 | ||
| MP3-57TZ023 (原MP3-57TZ076） | 1.8 | 2.3 | 5 | 平扁 | 8 | ||
| MP3-57TZ030 (原MP3-57TZ088） | 1.8 | 3 | 5 | 平扁 | 8 | ||
| - | 1.8 | 3 | 4 | 平扁 | 8 | ||
| MP3-60TZ030 (原MP3-60TZ088） | 60 | 1.8 | 3 | 5 | 平扁 | 8 | |
| MP3-86TZ045 (原MP3-86TZ080） | 86 | 1.8 | 4.5 | 4 | 平键5*25 | 14 | DP3C-808 DP3F-808 DP3F-808A DP3F1-805A DP3F1-808A |
| MP3-86TZ080 (原MP3-86TZ098） | 1.8 | 8 | 6 | 平键5*25 | 14 | ||
| MP3-86TZ085 (原MP3-86TZ118） | 1.8 | 8.5 | 6 | 平键5*25 | 14 | ||
| MP3-86TZ100 (原MP3-86TZ129） | 1.8 | 10 | 6 | 平键5*25 | 14 | ||
| MP3-86TZ120 (原MP3-86TZ150） | 1.8 | 12 | 6 | 平键5*25 | 14 |
*注：1、MP3-57T030 和 MP3-57T030-4A 保持转矩都是 3N，区别在于 MP3-57T030-4A在低速段出力大一点，MP3-57T030 中高速出力大一点，客户可根据实际需求对比距频图选配；
2、MP3 全系列带 Z 信号闭环电机；以 MP3-42T005 为例，其同款带 Z信号闭环电机型号为：MP3-42T005-Z；
外观尺寸图（单位：mm）
MP3-42：
型号 | L（mm） | |
常规 | 带抱闸 | |
MP3-42T048 | 66 | - |
MP3-42T060 | 78 | - |
MP3-57：
型号 | L（mm） | |
常规 | 带抱闸 | |
MP3-57T056 | 76 | 116 |
MP3-57T076 | 96 | 136 |
MP3-57T088 | 110 | 147 |
MP3-57T110 | 130 | - |
MP3-60：
型号 | L（mm） | |
常规 | 带抱闸 | |
MP3-60T088 | 110 | - |
MP3-86：
型号 | L（mm） | |
常规 | 带抱闸 | |
MP3-86T080 | 106 | 149 |
MP3-86T080-D12.7 | 106 | - |
MP3-86T098 | 122 | 155 |
MP3-86T118 | 144 | 187 |
MP3-86T118-D12.7 | 144 | - |
MP3-86T150 | 174 | 217 |
