MP3-42HS005(原MP3-42HS048)
❤ 收藏

MP3-42HS005(原MP3-42HS048)

42
开环
不带抱闸
0.5Nm
48mm
5mm
两相1.8度
双轴
1.5A

信捷双出轴步进电机,42开环两相步进,机身长48mm,相电流1.5A,静止力矩0.5NM,轴直径5mm,步距角1.8度,适用驱动器  DP3L1-224/DP3CL-305。

0.00
0.00
¥0.00
重量:0.00KG
数量:
立即购买
加入选型车
商品描述

信捷双出轴步进电机,42开环两相步进,机身长48mm,相电流1.5A,静止力矩0.5NM,轴直径5mm,步距角1.8度,适用驱动器  DP3L1-224/DP3CL-305。




 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881


  • MP3系列两相开环双出轴步进电机 MP3-42HS005

(原型号:MP3-42HS048)



产品描述


型号:MP3-42HS005(原型号:MP3-42HS048)


推荐驱动:

DP3CL-305(EtherCAT总线型开环步进驱动器)


DP3L1-224(脉冲型开环步进驱动器)



规格参数

型号

MP3-42HS005(原型号:MP3-42HS048)

型号关键词:42/两相/开环/双轴
机座号:42
步距角:1.8°
保持转矩:0.5Nm
相电流:1.5A
电机轴径:5mm
机身长度:48mm

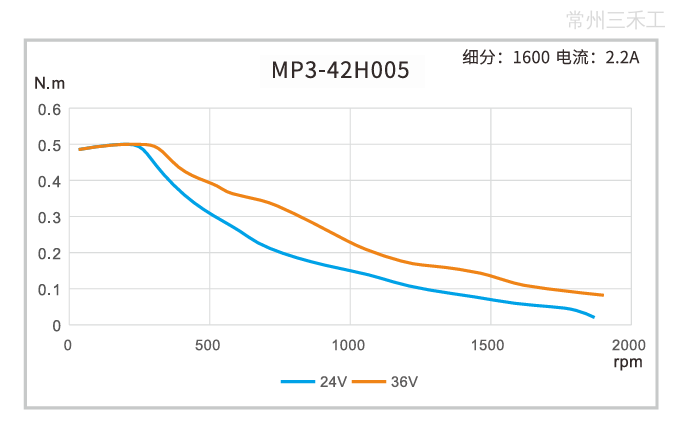

电机矩频特性图

型号:MP3-42HS005(原型号:MP3-42HS048)参考 MP3-42H005(原型号:MP3-42H048)矩频曲线


注:以下电流为峰值电流


外形尺寸图(单位:mm)

型号:MP3-42HS005(原型号:MP3-42HS048)




 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881




  MP3-42HS005(原型号MP3-42HS048)三维图       暂缺
  MP3-42HS005(原型号MP3-42HS048)CAD图        下载

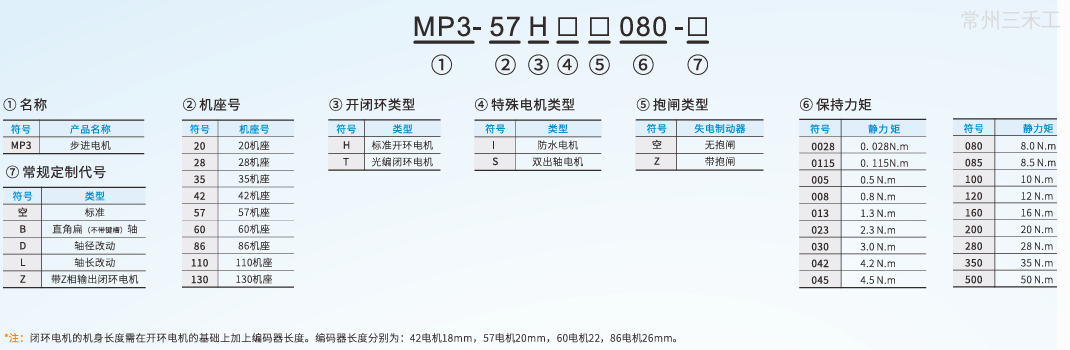

命名规则


选型表

双轴开环电机型号机座号(mm)步距角(°)保持转矩(N.m)相电流(A)电机轴身电机轴径(mm)
MP3-42HS005(原MP3-42HS048)421.80.51.5平扁5
MP3-42HS008(原MP3-42HS060)1.80.81.5平扁5
MP3-57HS013(原MP3-57HS056)571.81.34平扁8
MP3-57HS023(原MP3-57HS076)1.82.35平扁8
MP3-57HS030(原MP3-57HS088)60机身宽度,57电机前端盖1.835平扁8
MP3-60HS030(原MP3-60HS088)601.835平扁8
MP3-86HS045(原MP3-86HS080)861.84.54平键5*2514
MP3-86HS085(原MP3-86HS118)1.88.56平键5*2514
