MP3-42T002
❤ 收藏

MP3-42T002

42
闭环
不带抱闸
0.2Nm
53mm
5mm
两相1.8度
单轴
1.33A

信捷42闭环步进电机,机身长53mm,相电流1.33A,静止力矩0.2NM,轴直径5mm,步距角1.8度,推荐驱动器DP3F1-305/DP3C-305。

0.00
0.00
¥0.00
重量:0.00KG
数量:
立即购买
加入选型车
产品配件

原价:¥
0.00

  搭配总价:¥
0.00
商品描述

信捷42闭环步进电机,机身长53mm,相电流1.33A,静止力矩0.2NM,轴直径5mm,步距角1.8度,推荐驱动器DP3F1-305/DP3C-305。




 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881


  • MP3系列两相闭环步进电机 MP3-42T002


产品描述


型号:MP3-42T002


推荐驱动:

DP3C-305(EtherCAT总线型闭环步进驱动器)

DP3F1-305  (普通脉冲型闭环步进驱动器)


其他可用驱动:

DP3F-305  (普通脉冲型闭环步进驱动器)


规格参数


型号           MP3-42T002
关键字:两相/闭环/42
机座号:42
步距角:1.8°
保持转矩:0.2Nm
相电流:1.33A
电机轴径:5mm
机身长度:53mm


电机矩频特性图


暂无

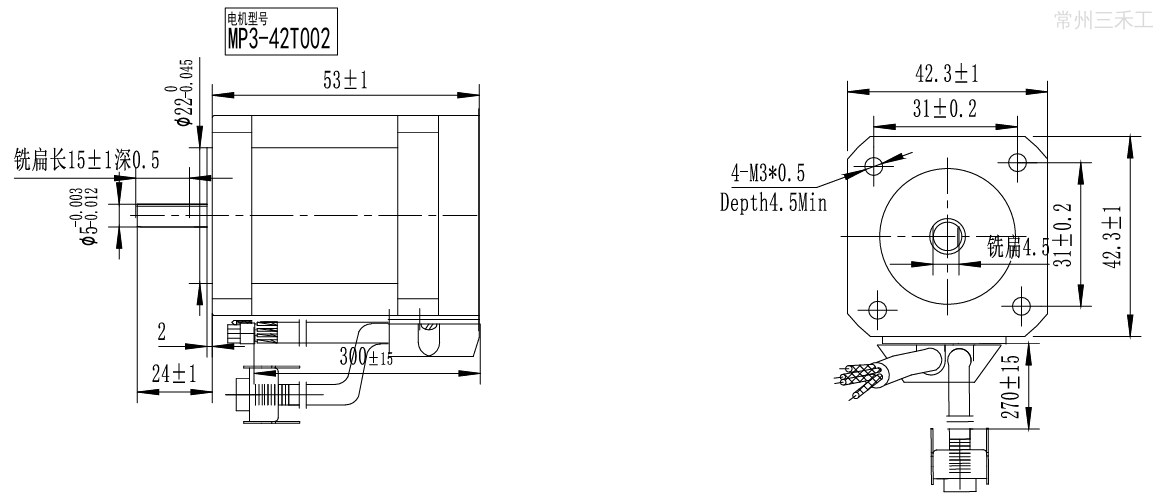

外形尺寸图(单位:mm)

型号:MP3-42T002


  L=53mm


 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881



步进电机步进驱动器电缆
类型
编码器电缆
(03表示3米)
动力电缆
(03表示3米线)
可以订购的标准长度电缆自制配件包
MP3-42T002DP3C-305普通CP-MD-03CM-MP07-03

2米,3米,5米,8米

10米,12米,16米

JAMP-M4-P4
高柔CPT-MD-03CMT-MP07-03

DP3F1-305

DP3F-305

普通CP-MD-03CM-P07B-03

2米,3米,5米,8米

 10米,12米,16米

JA-CM-P4
高柔CPT-MD-03CMT-P07B-03




  MP3-42T002  三维图       暂缺
  MP3-42T002  CAD图        暂缺




信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881


闭环步进电机选型表

闭环电机型号机座号(mm)步距角(°)保持转矩(N.m)相电流(A)电机轴身电机轴径(mm)适配驱动器
标准系列
MP3-42T005 (原MP3-42T048)421.80.51.68平扁5DP3F/F1/C-305
MP3-42T008 (原MP3-42T060)1.80.81.7平扁5
MP3-57T013 (原MP3-57T056)571.81.34平扁8DP3F/C-705
MP3-57T013-D6.35 (原MP3-57T056-D6.35)1.81.34平扁6.35
MP3-57T023 (原MP3-57T076)1.82.35平扁8
MP3-57T030 (原MP3-57T088)1.835平扁8
MP3-57T030-4A (原MP3-57T110)1.834平扁8
MP3-60T030 (原MP3-60T088)601.835平扁8
MP3-86T045 (原MP3-86T080)861.84.54平键5*2514

DP3C-808

DP3F-808

DP3F-808A

DP3F1-805A

DP3F1-808A

MP3-86T080 (原MP3-86T098)1.886平键5*2514
MP3-86T085 (原MP3-86T118)1.88.56平键5*2514
MP3-86T100 (原MP3-86T129)1.8106平键5*2514
MP3-86T120 (原MP3-86T150)1.8126平键5*2514








 闭环电机型号机座号(mm)步距角(°)保持转矩(N.m)相电流(A)电机轴身电机轴径(mm)适配驱动器
带抱闸系列
-421.80.51.68平扁5DP3F/F1/C-305
-1.80.81.7平扁5
MP3-57TZ013 (原MP3-57TZ056)571.81.34平扁8DP3F/C-705
-1.81.34平扁6.35
MP3-57TZ023 (原MP3-57TZ076)1.82.35平扁8
MP3-57TZ030 (原MP3-57TZ088)1.835平扁8
-1.834平扁8
MP3-60TZ030 (原MP3-60TZ088)601.835平扁8
MP3-86TZ045 (原MP3-86TZ080)861.84.54平键5*2514

DP3C-808

DP3F-808

DP3F-808A

DP3F1-805A

DP3F1-808A


MP3-86TZ080 (原MP3-86TZ098)1.886平键5*2514
MP3-86TZ085 (原MP3-86TZ118)1.88.56平键5*2514
MP3-86TZ100 (原MP3-86TZ129)1.8106平键5*2514
MP3-86TZ120 (原MP3-86TZ150)1.8126平键5*2514


*注:1、MP3-57T030 和 MP3-57T030-4A 保持转矩都是 3N,区别在于 MP3-57T030-4A在低速段出力大一点,MP3-57T030 中高速出力大一点,客户可根据实际需求对比距频图选配;

         2、MP3 全系列带 Z 信号闭环电机;以 MP3-42T005 为例,其同款带 Z信号闭环电机型号为:MP3-42T005-Z;


外观尺寸图(单位:mm)
