ZG3-20T-4
❤ 收藏

ZG3-20T-4

4.3寸触摸屏
20点10入10出
晶体管输出
RS485,2路脉冲,可扩1块BD,3路计数

信捷文本一体机,屏部分为TG系列4.3英寸触摸屏,LCD 显示:像素480*272,1677万色,128MB存储器;开孔尺寸:144*94,PLC部分为XD3系列10入/10出PLC,晶体管输出;2路脉冲输出,带485通讯,3路AB相计数,10路外部中断,可扩展1块BD板;

0.00
0.00
¥0.00
重量:0.00KG
数量:
立即购买
加入选型车
商品描述

信捷文本一体机,屏部分为TG系列4.3英寸触摸屏,LCD 显示:像素480*272,1677万色,128MB存储器;开孔尺寸:144*94,PLC部分为XD3系列10入/10出PLC,晶体管输出;2路脉冲输出,带485通讯,3路AB相计数,10路外部中断,可扩展1块BD板;


 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881


ZG系列整体式控制器  ZG3-20T-4


产品简介



型号:ZG3-20T-4

信捷文本一体机,屏部分为TG系列4.3英寸触摸屏,LCD 显示:像素480*272,1677万色,128MB存储器;开孔尺寸:144*94,PLC部分为XD3系列10入/10出PLC,晶体管输出;2路脉冲输出,带485通讯,3路AB相计数,10路外部中断,可扩展1块BD板;


产品说明


1、集PLC和HMI功能于一体(TG触摸屏&XD系列PLC)

2、开关量输入:16点或10点,光耦隔离。

3、开关量输出:14点或10点,晶体管输出/继电器输出/晶体管继电器混合输出。

4、模拟量扩展:Z-3AD3PT-BD、Z-4AD2DA-A-BD、Z-2WT-BD。

5、HMI画面编辑简单直观,功能丰富,显示区域支持触摸。

6、分辨率:800*480像素(7英寸)或480*272像素(4.3英寸);

7、LCD显示:1677万真彩色;LCD寿命可达5万小时。

8、支持高速计数、高速脉冲、外部中断。

9、前面板防水等级符合IP65。

10、结构紧凑,大幅度节省电控柜空间


结构说明




注:

1)USB-A 口 ZG系列整体式控制器的USB-A口支持插入U盘导入导出触摸屏的存储数据。

2)USB-B 口 ZG系列整体式控制器的USB-B下载口专供触摸屏程序下载调试,可实现高速下载程序,传输速率可达到480Mbps。



端子排列图


型号:ZG3-20T-4



输入接线

1.由于ZG系列的内部不提供24V电源,所以要用外部电源驱动光电开关等传感器时,这个外部电源电压应为DC24V±4V,传感器的输出晶体管请用NPN开集电极型。


2.两线制和三线制传感器接入方式


输出接线

1.普通晶体管输出电路(Y2-Y11为普通晶体管输出口):

  • 输出端子:一体机的晶体管输出有1个公共端的输出。

  • 外部电源:负载驱动用电源请使用DC5~30V的稳压电源。

  • 电路绝缘: 一体机内部回路同输出晶体管之间是用光电耦合器进行绝缘隔离。

  • 动作指示:驱动光耦合时,输出晶体管为 ON。

  • 响应时间: 一体机从光电耦合器驱动(或切断)到晶体管 ON(或 OFF)所用的时间为 0.2ms 以下。

  • 输出电流:每输出1点的电流是0.3A。但是由于温度的上升限制的原因,每输出4点的合计为0.5A的电流。

  • 开路电流:0.1mA 以下。

2.高速脉冲输出电路(Y0,Y1为高速输出口):



可以扩展的BD板

型号

说明

Z-4X4YT-BD



Z-nXmYT-BD,n 点直流输入(NPN 输入),m 点晶体管输出

Z-8X-BD

Z-8YT-BD

Z-4TC-BD

4 通道热电偶,支持多种类型热电偶温度传感器,分辨率0.1℃

Z-4PT3-BD

4 通道Pt100(三线制)温度采集,测温范围-100℃~500℃,分辨率 0.1°C

Z-4AD2DA-A-BD

4 路模拟量电流输入,2 路模拟量电流输出

Z-3AD3PT-BD

3路模拟量电压输入,3路PT100温度输入

Z-1WT-BDZ-2WT-BD

1/2路压力传感器模拟量电压输入

Z-NES-BD

1路RS232或RS485 通讯


电气规格


项目

规格

ZG3-20T-4

电气

特征

输入电压

DC24V

电压允许范围

DC21.6V~26.4V

允许瞬时停电

10ms       DC24V

冲击电流

10A        DC26.4V

绝缘阻抗

约10MΩ,DC500V(信号与地间)

环境

操作温度

0~50℃

保存温度

–10~60℃

环境湿度

20~85%(无凝露)

耐振动

10~25Hz(X,Y,Z方向各30分钟2G)

抗干扰

电压噪声:1000Vp-p

周围空气

无腐蚀性气体

保护结构

前面板符合IP65

结构

冷却方式

自然风冷

外部尺寸

152.6*102.0*59.5

面板开孔尺寸

144.0*94.0

接口

下载口

RS-232(PLC)/USB(HMI)

通讯口

RS-232/ RS-485(PLC)


HMI规格


项目

规格

ZG3-20T-4

画面属性

类型

1677万真彩色LCD

屏幕大小

4.3英寸

使用寿命

50000小时以上,环境温度25℃,24小时运行

显示区域

480*272

对比度

可调

文字设定

中文:简体/繁体、英文、日文等多种语言

字符尺寸

任意字体、任意大小

触摸方式

4线电阻式触摸

存储器

画面

128MB


PLC规格


项 目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池(3V纽扣电池)

用户程序容量※1

256KB

I/O

点数

※2

总点数

20点

输入点数

10点 X0~X11

输出点数

10点 Y0~Y11

内部线圈(X)※3

1280点:X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈(Y)※4

1280点:Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈(M、HM)

11008点/87000点

M0~M7999【HM0~HM959】※5

特殊用※6  SM0~SM2047

流程(S)

1152点/9000点

S0~S1023【HS0~HS127】

定时器(T)

点数

672点/7000点

T0~T575 【HT0~HT95】

规格

100mS定时器:设置时间0.1~3276.7秒

10mS定时器:设置时间0.01~327.67秒

1mS定时器:设置时间0.001~32.767秒

计数器(C)

点数

672点/7000点

C0~C575【HC0~HC95】

规格

16位计数器:设置值K0~32,767

32位计数器:设置值-2147483648~+2147483647

数据寄存器(D)

11048字/100000字

D0~D7999【HD0~HD999】※5

特殊用※6  SD0~SD2047

FlashROM寄存器(FD)

7120字/14192字

FD0~FD5119

SFD0~SFD1999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

※1:用户程序容量,指保密下载时的最大程序容量。

※2:I/O点数,指用户可从外部接入、输出信号的端子数。

※3※4:扩展设备预留内部地址,I/O地址分配为8进制。

※5:【】标志的寄存器区域,为默认的断电保持区域,不可更改。

※6:特殊用(非掉电保持),指被系统占用的特殊用途的寄存器,不可另作他用。

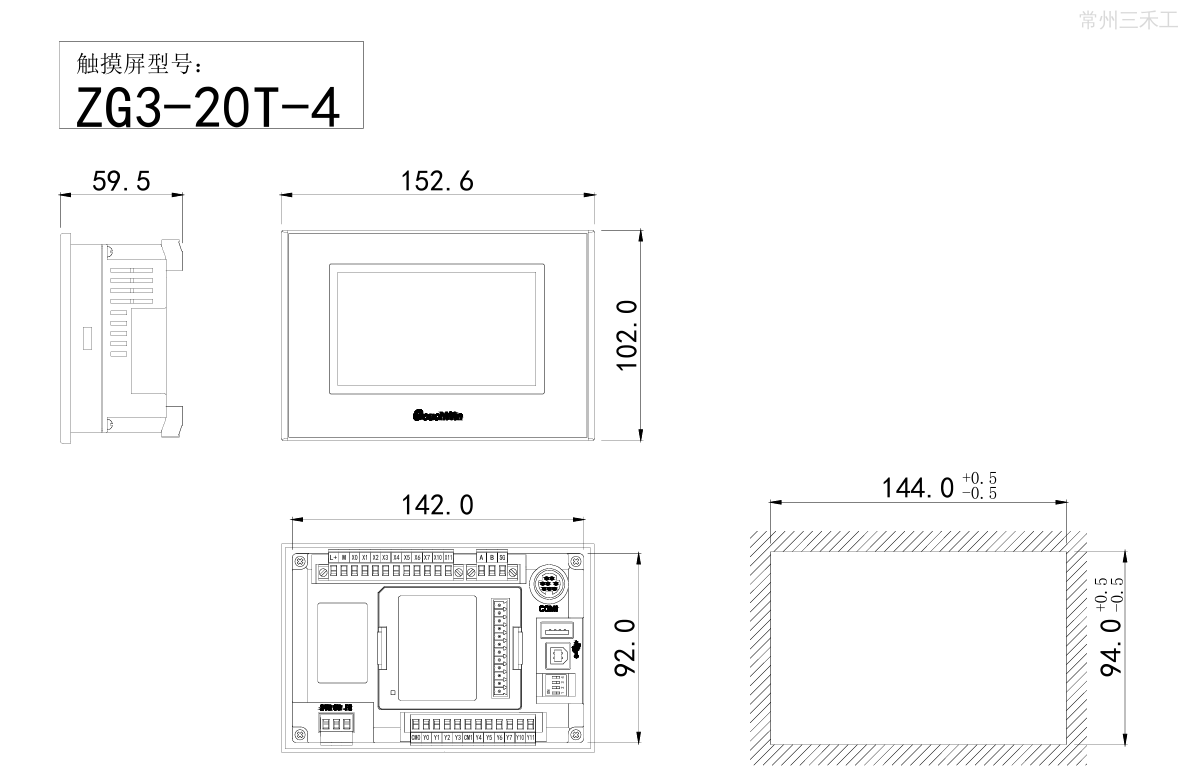

外形尺寸图(单位:mm)


ZG3-20T-4:










 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881




ZG3-20T-4 三维图下载
ZG3-20T-4  CAD图下载




ZG系列一体机的程序编辑需要用到以下两个软件:


PLC程序编辑软件XDPPro下载
HMI画面工程软件Twin下载


编程电缆


ZG一体机程序下载,需要使用XVP串口线。对于没有串口的电脑,另外还需要使用USB转COM工具,信捷有专用产品提供。

+
  XVP通讯线USB-COM




编程口

下载口为RS232接口标准,该编程口具有双重下载功能,既可下载PLC程序,也可下载HMI画面数据。该口支持MODBUS和X-NET通讯协议,下载口的外形及主要管脚说明如下:





请使用信捷公司提供的专用编程电缆进行PLC程序下载,如无电缆,也可自行制作,编程口与PC电脑的9针串口的连接如下图所示:





注意:

(1)请使用信捷公司提供的专用编程电缆进行PLC程序或HMI画面的下载。

(2)请勿修改下载口的通讯参数,否则将无法连接下载。






ZG系列整体式控制器说明书下载



命名规则



型号一览表


型号

输入点数

(DC24V)

输出点数

(R,T)

DC电源

输入类型

继电器输出

晶体管输出

晶体管继电器混合

NPN型

-

ZG1-20T-4

-

10点

10点

ZG3-20R-4

ZG3-20T-4

-

10点

10点

ZG3-30R-7

ZG3-30T-7

ZG3-30RT-7

16点

14点

-

ZGM-30T4-7

-

16点

14点

PNP型

-

ZG3-30PT-7

-

16点

14点

注意:部分PNP型号尚在开发中。


电气规格


项目

规格

ZG3-30R/T/RT-7

ZGM-30T4-7

ZG3-20R/T-4

ZG1-20T-4

电气

特征

输入电压

DC24V

电压允许范围

DC21.6V~26.4V

允许瞬时停电

10ms       DC24V

冲击电流

10A        DC26.4V

绝缘阻抗

约10MΩ,DC500V(信号与地间)

环境

操作温度

0~50℃

保存温度

–10~60℃

环境湿度

20~85%(无凝露)

耐振动

10~25Hz(X,Y,Z方向各30分钟2G)

抗干扰

电压噪声:1000Vp-p

周围空气

无腐蚀性气体

保护结构

前面板符合IP65

结构

冷却方式

自然风冷

外部尺寸

200.4*146.9*49.0

152.6*102.0*59.5

152.6*102.0*38.0

面板开孔尺寸

192.0*138.5

144.0*94.0

接口

下载口

RS-232(PLC)/USB(HMI)

通讯口

RS-232/ RS-485(PLC)



HMI规格


项目

规格

ZG3-30R/T/RT-7、ZGM-30T4-7

ZG1-20T-4、ZG3-20R/T-4

画面属性

类型

1677万真彩色LCD

屏幕大小

7英寸

4.3英寸

使用寿命

50000小时以上,环境温度25℃,24小时运行

显示区域

800*480

480*272

对比度

可调

文字设定

中文:简体/繁体、英文、日文等多种语言

字符尺寸

任意字体、任意大小

触摸方式

4线电阻式触摸

存储器

画面

128MB


PLC规格


项 目

规 格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.05us

停电保持

使用FlashROM及锂电池(3V纽扣电池)

用户程序容量※1

ZG1/ZG3:256KB   ZGM:512KB

I/O

点数

※2

总点数

20点

30点

输入点数

10点 X0~X11

16点 X0~X17

输出点数

10点 Y0~Y11

14点 Y0~Y15

内部线圈(X)※3

1280点:X0~X77、X10000~X11777、X20000~X20177、X30000~X30077

内部线圈(Y)※4

1280点:Y0~Y77、Y10000~Y11777、Y20000~Y20177、Y30000~Y30077

内部线圈(M、HM)

11008点/87000点

ZG1/ZG3:M0~M7999【HM0~HM959】※5

ZGM:M0~M69999【HM0~HM11999】

特殊用※6  ZG1/ZG3:SM0~SM2047

          ZGM:SM0~SM4999

流程(S)

1152点/9000点

ZG1/ZG3:S0~S1023【HS0~HS127】

ZGM:S0~S7999【HS0~HS999】

定时器(T)

点数

672点/7000点

ZG1/ZG3:T0~T575 【HT0~HT95】

ZGM:T0~T4999 【HT0~HT1999】

规格

100mS定时器:设置时间0.1~3276.7秒

10mS定时器:设置时间0.01~327.67秒

1mS定时器:设置时间0.001~32.767秒

计数器(C)

点数

672点/7000点

ZG1/ZG3:C0~C575【HC0~HC95】

ZGM:C0~C4999【HC0~HC1999】

规格

16位计数器:设置值K0~32,767

32位计数器:设置值-2147483648~+2147483647

数据寄存器(D)

11048字/100000字

ZG1/ZG3:D0~D7999【HD0~HD999】※5

ZGM:D0~D69999【HD0~HD24999】

特殊用※6  ZG1/ZG3:SD0~SD2047

          ZGM:SD0~SD4999

FlashROM寄存器(FD)

7120字/14192字

ZG1/ZG3:FD0~FD5119

ZGM:FD0~FD8191

特殊用※6   ZG1/ZG3:SFD0~SFD1999

          ZGM:SFD0~SFD5999

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

※1:用户程序容量,指保密下载时的最大程序容量。

※2:I/O点数,指用户可从外部接入、输出信号的端子数。

※3※4:扩展设备预留内部地址,I/O地址分配为8进制。

※5:【】标志的寄存器区域,为默认的断电保持区域,不可更改。

※6:特殊用(非掉电保持),指被系统占用的特殊用途的寄存器,不可另作他用。


外形尺寸图(单位:mm)


ZG1-20T-4:


ZG3-20R/T-4:


ZG3-30R/T/RT-7、ZGM-30T4-7:
