  • XC5-24T-E

    24点14入10出
    晶体管-T
    AC220V
    XC5

    主机14入/10出,晶体管输出;供电电源 AC100~240V,1路AB相计数,4路高速脉冲;

    XC5-24T-E;信捷PLC;信捷XD系列PLC;信捷XD系列PLC说明书;XC5-24T-E说明书;XC5-24T-E接线图;信捷XD系列PLC编程软件;


    • ¥0.00
      ¥0.00
      ¥0.00
    • 满意度:

      销量: 0

      评论: 0 次

    重量:0.00KG
    • 数量:
商品描述

主机14入/10出,晶体管输出;供电电源 AC100~240V,1路AB相计数,4路高速脉冲;

XC5-24T-E;信捷PLC;信捷XD系列PLC;信捷XD系列PLC说明书;XC5-24T-E说明书;XC5-24T-E接线图;信捷XD系列PLC编程软件;



 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

                                                            选型技术支持:18115003881

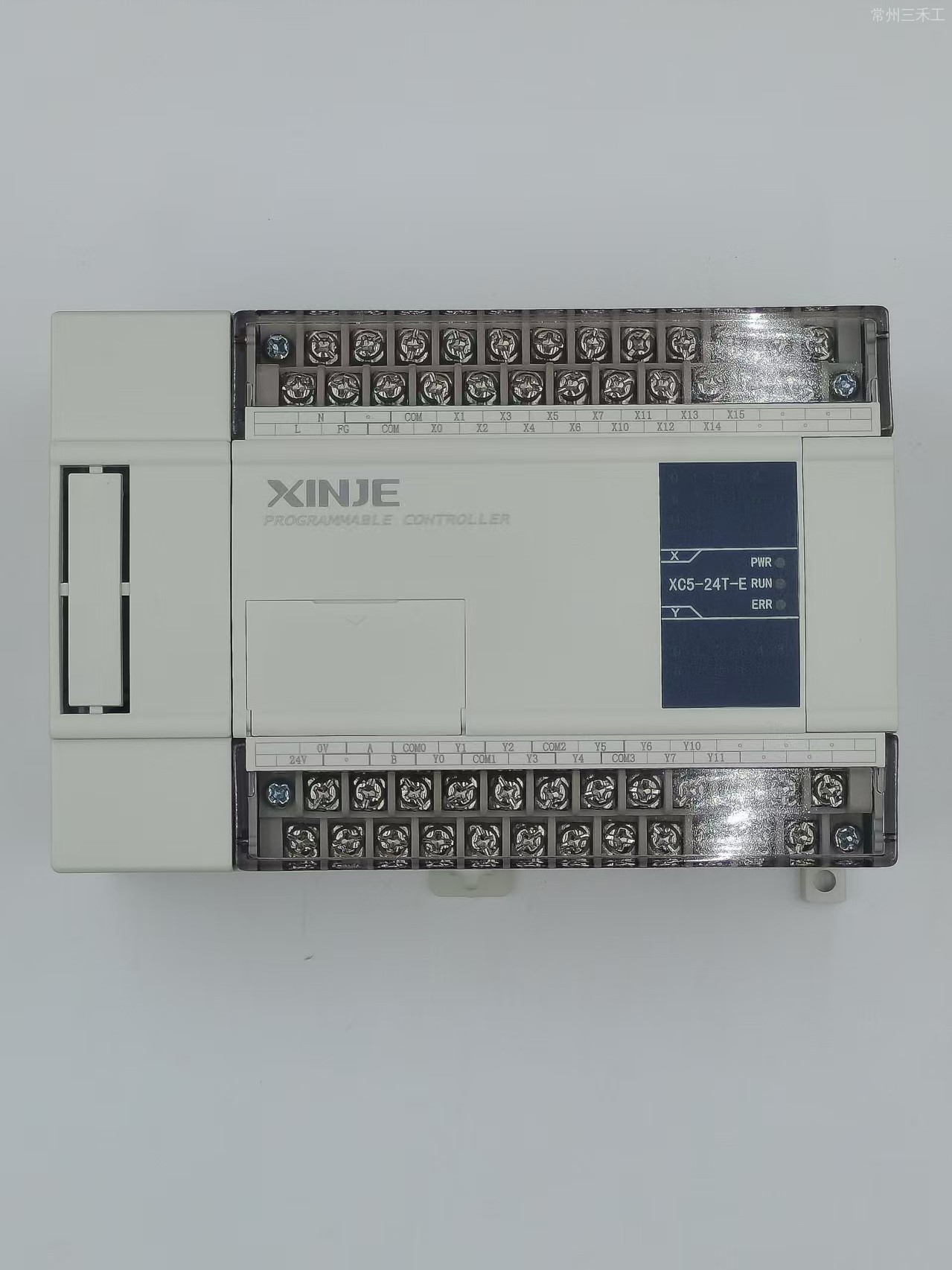

XC5系列增强型PLC本体  XC5-24T-E

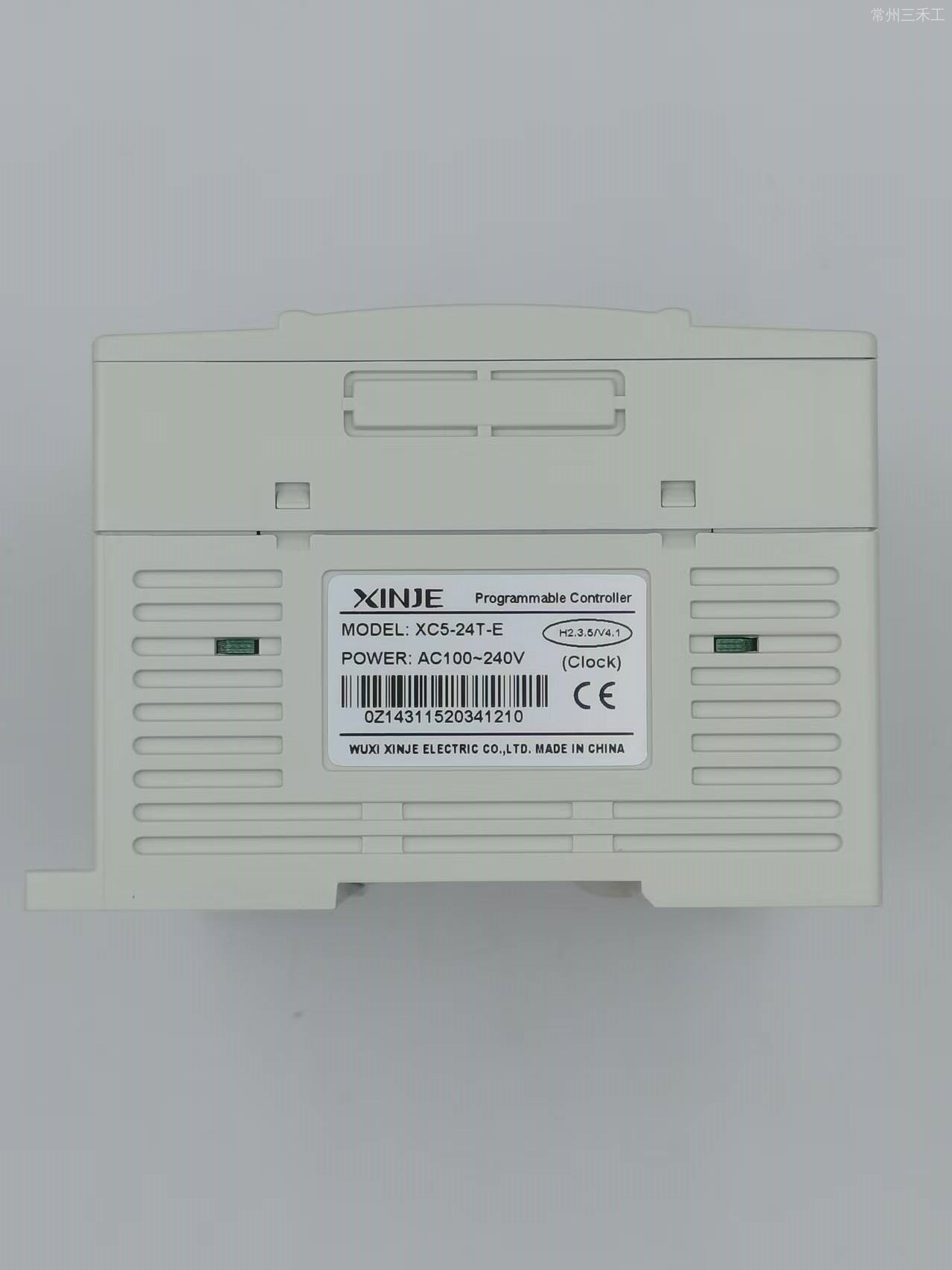

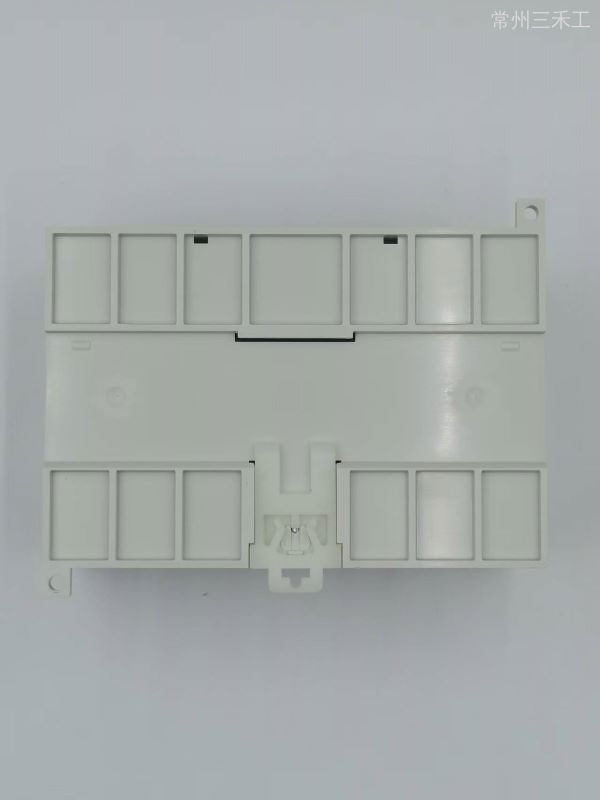

实物与参照图结构相同,尺寸相同,仅标识有区别。


作为信捷老一代产品,XC系列大部分型号已停产,现只保留了部分市场需要较大的型号。建议用户尽量使用XD系列进行替用。


产品简介


型号:XC5-24T-E

  • 主机14入/10出,晶体管输出;供电电源AC100~240V,1路AB相计数,4路高速脉冲;


产品特点


  • XC5系列增强型PLC,包含24、32点规格。

  • 功能齐全,具备XC3系列的全部功能,能满足用户的各种使用需求

  • 电源规格:AC220V(-E)

  • 输入类型:NPN

  • 输出类型:晶体管(T)

  • 支持高速计数(高达80KHz)、4路高速脉冲输出(高达100KHz)、通讯等特殊功能

  • 标配RS232口,用于编程下载

  • 标配RS485口,用于多种通讯

  • 支持外接扩展模块,支持外接扩展BD板



结构组成

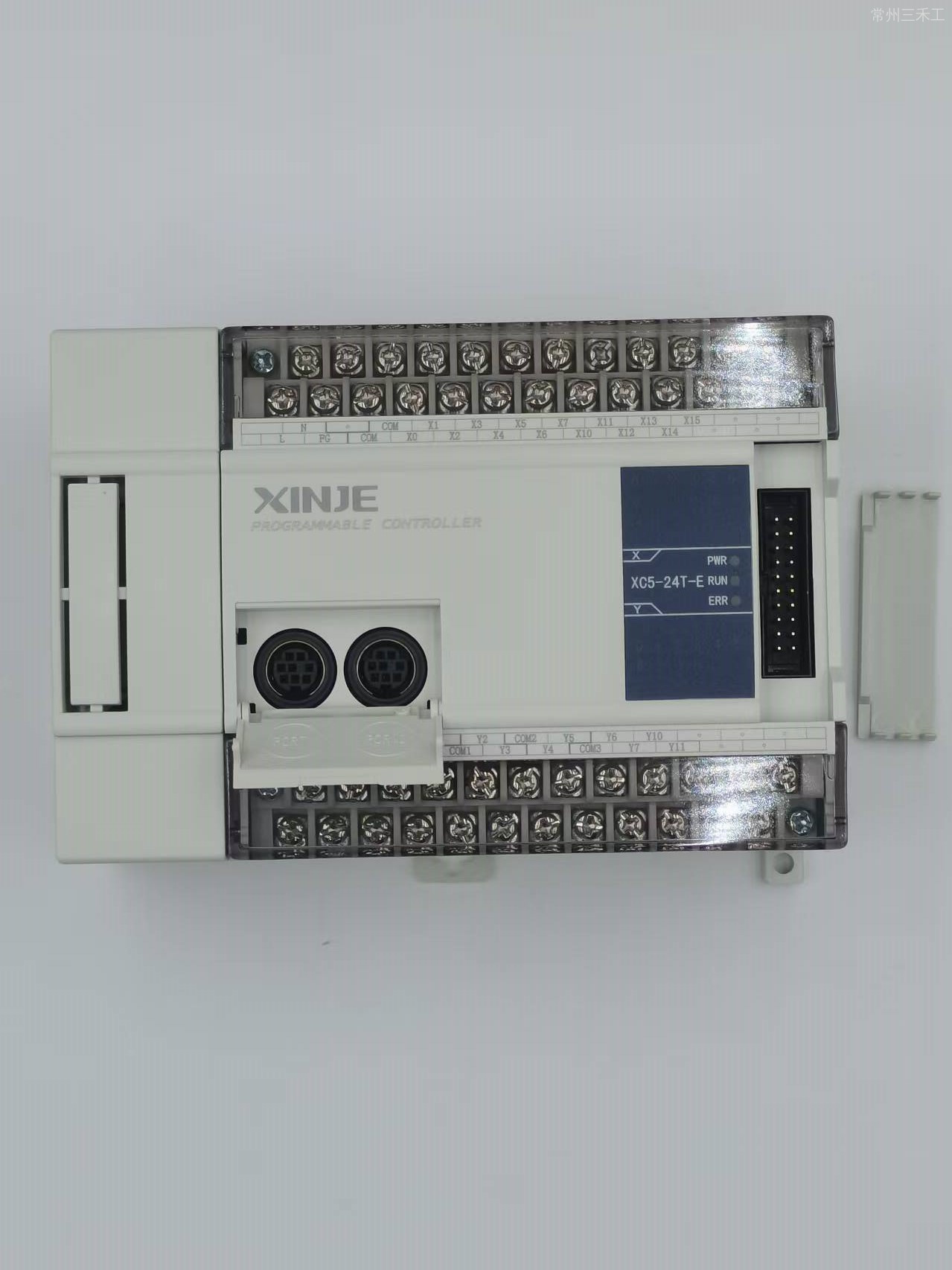

各部分名称如下:

  1. 输入端子、电源接入端子

  2. 输入标签

  3. 扩展 BD 板安装位置

  4. 通讯口 2

  5. 通讯口 1

  6. 通讯口盖板

  7. 输出标签

  8. 输出端子、24V 输出端子

  9. 输出动作指示灯

  10. 扩展模块接入口

  11. 安装孔(2 个)

  12. 端子台安装/拆卸螺丝

  13. 输入动作指示灯

  14. 动作指示灯

    PWR:电源指示灯

    RUN:运行指示灯

    ERR:出错指示灯

  15. 扩展模块连接电缆

  16. 输出端子

  17. 动作指示灯

    PWR:电源指示灯

  18. 扩展模块接入口

  19. 输入端子、电源输入端子




端子排列图


型号:XC5-24T-E




功能配置表


○用户选择  ×不支持   √支持

系列及点数

时钟

通信

扩展

模块

BD板

高速计数路数

脉冲输出路数(T型

/RT型)

外部

中断

485

通信

自由

通信

递增

模式

脉冲+方向

AB相

XC3系列

XC5-24

2

1

1

4

3

 ※1:使用BD板后,Y1不可用于脉冲输出。



性能规格


项目

规格

绝缘电压

DC500V   2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~60℃

环境湿度

5%~95%(无凝露)

通讯口1

RS-232,连接上位机、人机界面编程或调试

通讯口2

RS-232/RS-485,联网或连接智能仪表、变频器等

通讯口3

BD板扩展通讯口RS-232C/RS-485

安装

可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上

接地

第三种接地(不可与强电系统公共接地)



性能规格

项目

规格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.5us

停电保持

使用FlashROM及锂电池

用户程序容量※1

96KB

I/O点数※2

总点数

24点

输入点数

14点  X0~X15

输出点数

10点  Y0~Y11

内部线圈(X)※3

544 点:X0~X1037

内部线圈(Y)※4

544 点:Y0~Y1037

内部线圈(M)

8768点

M0~M3999 【M4000~M7999】※5

特殊用※6   M8000~M8767

流程(S)

1024点

S0~S511   【S512~S1023】

定时器(T)

点数

640点

T0~T99:100ms不累计

T100~T199:100ms累计

T200~T299:10ms不累计

T300~T399:10ms累计

T400~T499:1ms不累计

T500~T599:1ms累计

T600~T639:1ms精确定时

规格

100mS定时器:设置时间0.1~3276.7秒

10mS定时器:设置时间0.01~327.67秒

1mS定时器:设置时间0.001~32.767秒

计数器(C)

点数

640点

C0~C299:16位顺计数器

C300~C598:32位顺/倒计数器

C600~C618:单相高速计数器

C620~C628:双相高速计数器

C630~C638:AB相高速计数器

规格

16位计数器:设置值K0~32,767

32位计数器:设置值-2147483648~+2147483647

数据寄存器(D)

9024字

D0~D3999 【D4000~D7999】※5

特殊用※6  D8000~D9023

FlashROM寄存器(FD)

8176字

FD0~FD7151

特殊用※6  FD8000~FD9023

扩展内部寄存器(ED)※7

36864字

ED0~ED36863

保密寄存器(FS)※12

16字

FS0~FS15

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查


外观尺寸图(单位:mm)

型号:XC5-24T-E








 信捷品牌正规授权代理商—常州三禾工自动化科技有限公司

选型技术支持:18115003881






信捷XC系列PLC用户手册【基本指令篇】下载
信捷XC系列PLC用户手册【特殊指令篇】  下载
信捷XC系列PLC扩展模块用户手册  下载
信捷XC系列可编程控制器用户手册【硬件篇】下载
信捷XC系列PLC特殊功能扩展BD板用户手册    下载






更多资料请转至信捷下载中心

信捷下载中心




XC5-24T-E   CAD图                                      下载





信捷PLC编程软件(XC系列)                                             下载




型号一览表


型号

输入点数

(DC24V)

输出点数

(R,T)

AC电源

DC电源


继电器输出

晶体管输出

晶体管继电器混合输出

继电器输出

晶体管输出

晶体管继电器混合输出

NPN

-

XC5-24T-E

-

-

--

14点

10点

-

XC5-32T-E

XC5-32RT-E

-

XC5-32T-C

-

18点

14点

PNP

-

-

XC5-24PRT-E

-

XC5-24PT-C

XC5-24PRT-C

14点

10点

-

XC5-32PT-E

XC5-32PRT-E

-

XC5-32PT-C

XC5-32PRT-C

18点

14点



基本规格


项目

规格

绝缘电压

DC500V   2MΩ以上

抗噪声

噪声电压1000Vp-p  1us脉冲1分钟

空气

无腐蚀性、可燃性气体

环境温度

0℃~60℃

环境湿度

5%~95%(无凝露)

通讯口1

RS-232,连接上位机、人机界面编程或调试

通讯口2

RS-232/RS-485,联网或连接智能仪表、变频器等

通讯口3

BD板扩展通讯口RS-232C/RS-485

安装

可用M3的螺丝固定或直接安装在宽35mm的DIN46277导轨上

接地

第三种接地(不可与强电系统公共接地)



性能规格

项目

规格

程序执行方式

循环扫描方式

编程方式

指令、梯形图并用

处理速度

0.5us

停电保持

使用FlashROM及锂电池

用户程序容量※1

96KB

I/O点数※2

总点数

24点

32点

输入点数

14点  X0~X15

18点  X0~X21

输出点数

10点  Y0~Y11

14点  Y0~Y15

内部线圈(X)※3

544 点:X0~X1037

内部线圈(Y)※4

544 点:Y0~Y1037

内部线圈(M)

8768点

M0~M3999 【M4000~M7999】※5

特殊用※6   M8000~M8767

流程(S)

1024点

S0~S511   【S512~S1023】

定时器(T)

点数

640点

T0~T99:100ms不累计

T100~T199:100ms累计

T200~T299:10ms不累计

T300~T399:10ms累计

T400~T499:1ms不累计

T500~T599:1ms累计

T600~T639:1ms精确定时

规格

100mS定时器:设置时间0.1~3276.7秒

10mS定时器:设置时间0.01~327.67秒

1mS定时器:设置时间0.001~32.767秒

计数器(C)

点数

640点

C0~C299:16位顺计数器

C300~C598:32位顺/倒计数器

C600~C618:单相高速计数器

C620~C628:双相高速计数器

C630~C638:AB相高速计数器

规格

16位计数器:设置值K0~32,767

32位计数器:设置值-2147483648~+2147483647

数据寄存器(D)

9024字

D0~D3999 【D4000~D7999】※5

特殊用※6  D8000~D9023

FlashROM寄存器(FD)

8176字

FD0~FD7151

特殊用※6  FD8000~FD9023

扩展内部寄存器(ED)※7

36864字

ED0~ED36863

保密寄存器(FS)※12

16字

FS0~FS15

高速处理功能

高速计数、脉冲输出、外部中断

口令保护

6位长度ASCII

自诊断功能

上电自检、监控定时器、语法检查

备注:

※1:用户程序容量,指保密下载时的最大程序容量。

※2:I/O点数,指用户可从外部接入、输出信号的端子数。

※3:X,指内部输入继电器,超出I点数的X可用作中间继电器。

※4:Y,指内部输出继电器,超出O点数的Y可用作中间继电器。

※5:【】标志,为默认的断电保持区域,可更改,修改地址参阅《基本指令篇》手册附录1-4。

※6:特殊用,指被系统占用的特殊用途的寄存器,不可另作他用,详情参阅《基本指令篇》手册附录1。

※7:只有硬件版本在V3.0及以上的基本单元,才具有内部扩展寄存器ED。

※8:输入线圈、输出继电器/晶体管的编号为八进制数,其他存储器的编号均为十进制数。

※9:没有与外设实连的I/O可作为快速内部继电器使用。

※10:FlashROM寄存器不用设停电保持,停电时(无电池)其数据不会丢失。

※11:V3.3K及以后的编程软件中新添加,FS寄存器是挤占原先部分FD寄存器,故V3.3K及以后的编程软件中FD寄存器会有所减少。



功能配置表

○用户选择  ×不支持   √支持

系列及点数

时钟

通信

扩展

模块

BD板

高速计数路数

脉冲输出路数(T型

/RT型)

外部

中断

485

通信

自由

通信

递增

模式

脉冲+方向

AB相

XC5系列

XC5-24

2

1

1

 4※1

3

XC5-32

2

1

1

 4※1

3

※1:使用BD板后,Y1不可用于脉冲输出。



  • 购买人 会员级别 数量 属性 购买时间
  • 商品满意度 :
暂无评价信息
